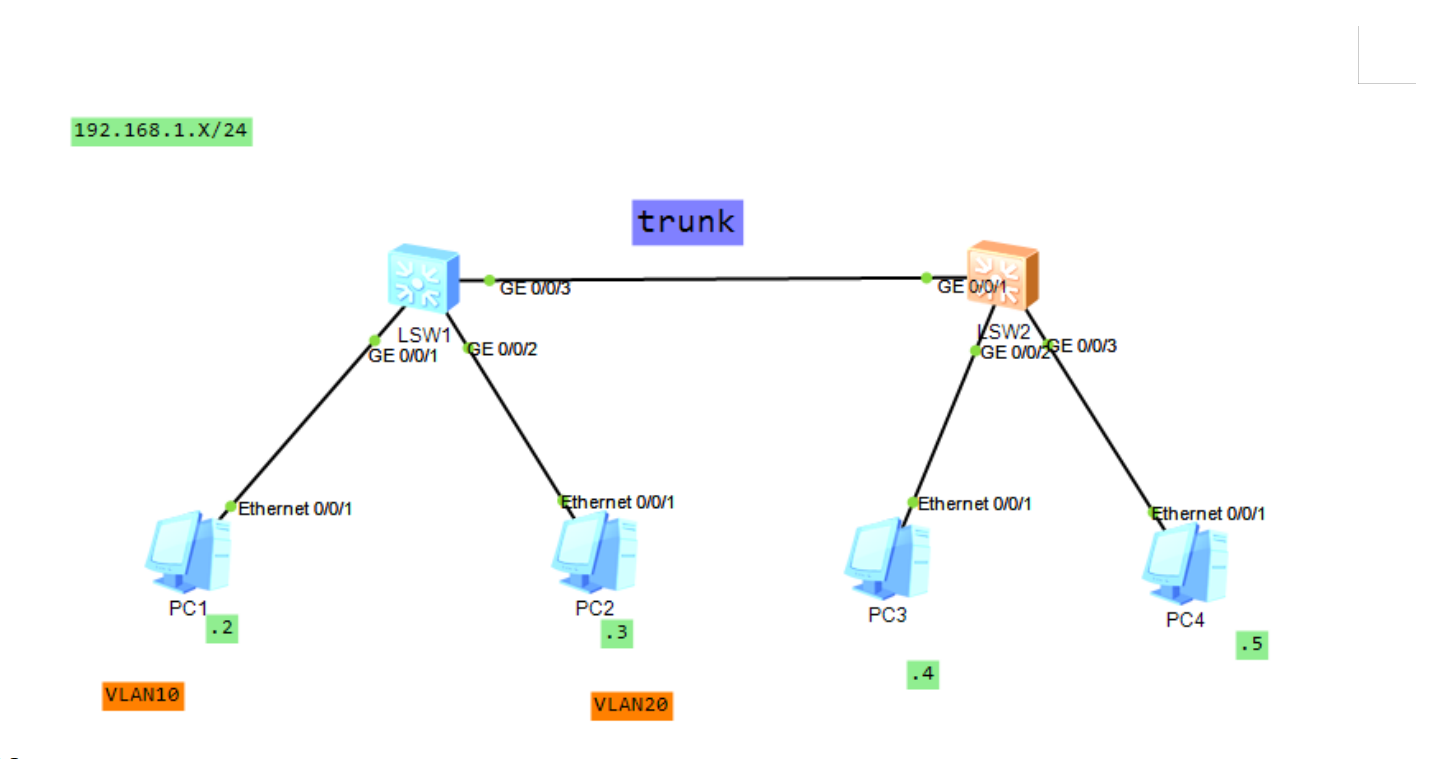

ensp:VLAN间路由

方法一:多层交换机---SVI(常用):switch vitual interface

方法二:单臂路由

注意:不同的VLAN间的通信必须要有三层设备做中转(路由器、多层交换机）

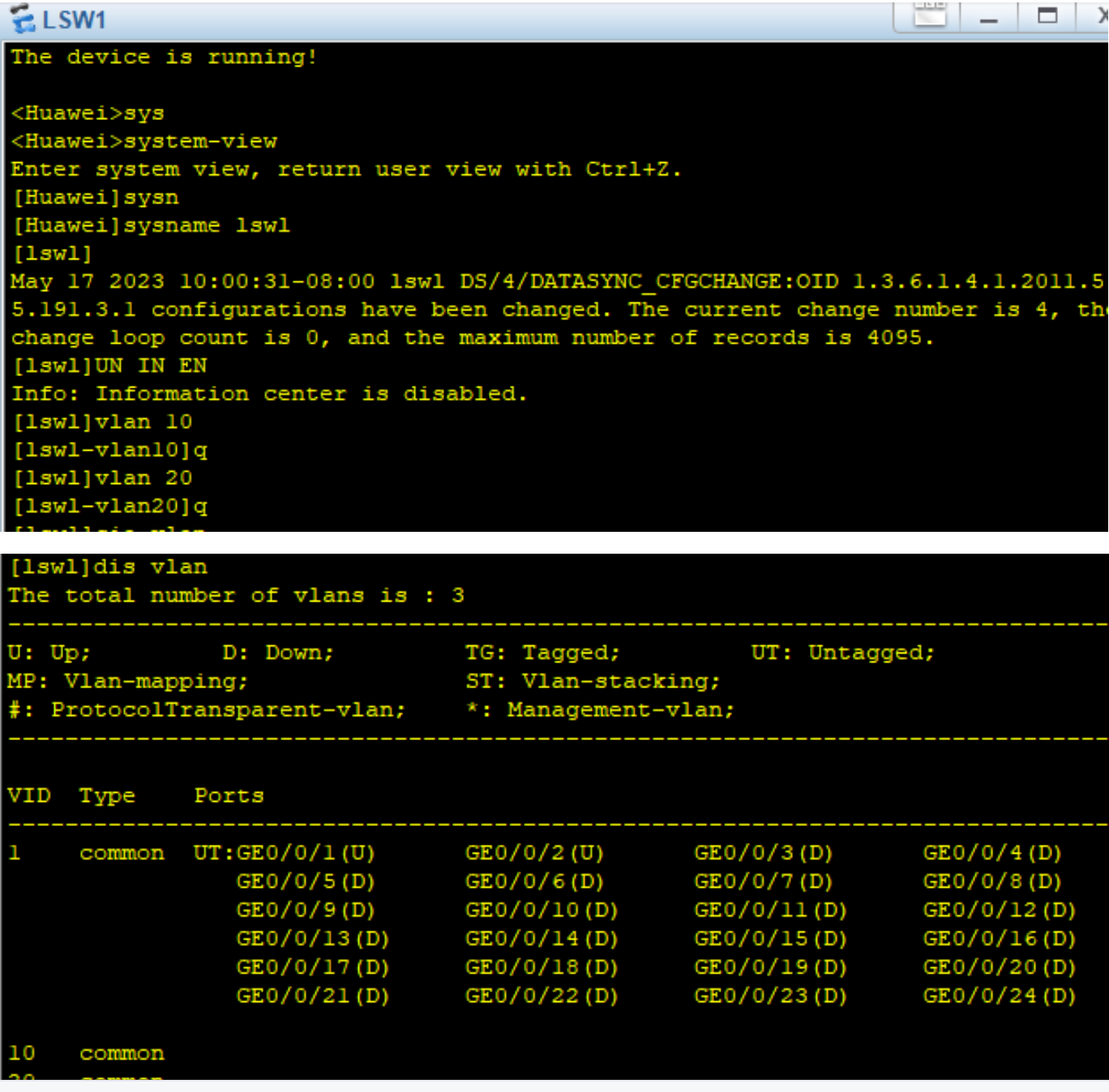

1. 创建vlan

[sw1]vlan batch 10 20

1. 接口划入vlan

[sw1]int gi 0/0/1  / /进去接口gi 0/0/1

[sw1-GigabitEthernet0/0/1]port link-type access  //设置接口类型

[sw1-GigabitEthernet0/0/1]port default vlan 10  //将接口划入vlan10

[sw1]int gi 0/0/2   /进去接口gi 0/0/2

[sw1-GigabitEthernet0/0/2]port link-type access

[sw1-GigabitEthernet0/0/2]port default vlan 20  //将接口划入vlan20

[sw1-GigabitEthernet0/0/2]

1. 给vlan配置地址

[sw1]int vlan 10    /进入vlan10

[sw1-Vlanif10]ip address 192.168.10.1 24 //为虚拟接口配地址

[sw1-Vlanif10]dis ip int brief   //查看接口信息

[sw1]int vlan 20

[sw1-Vlanif20]ip address 192.168.20.1 24

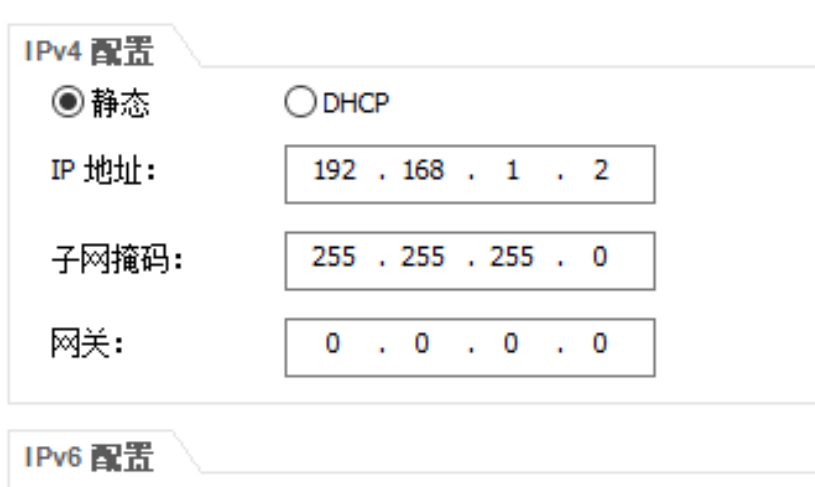

4.配置主机地址

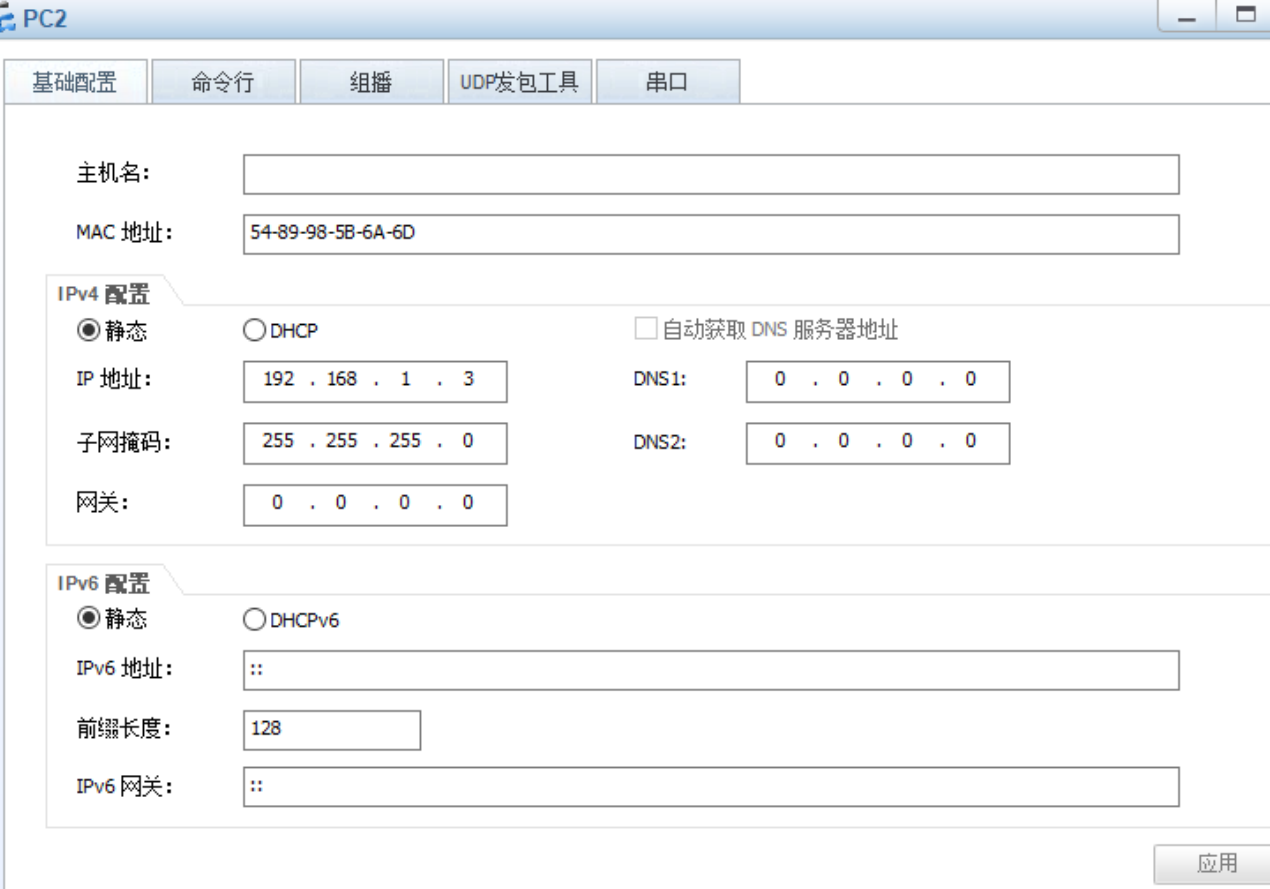

 pc2配置



 完成以上记得输入save保存

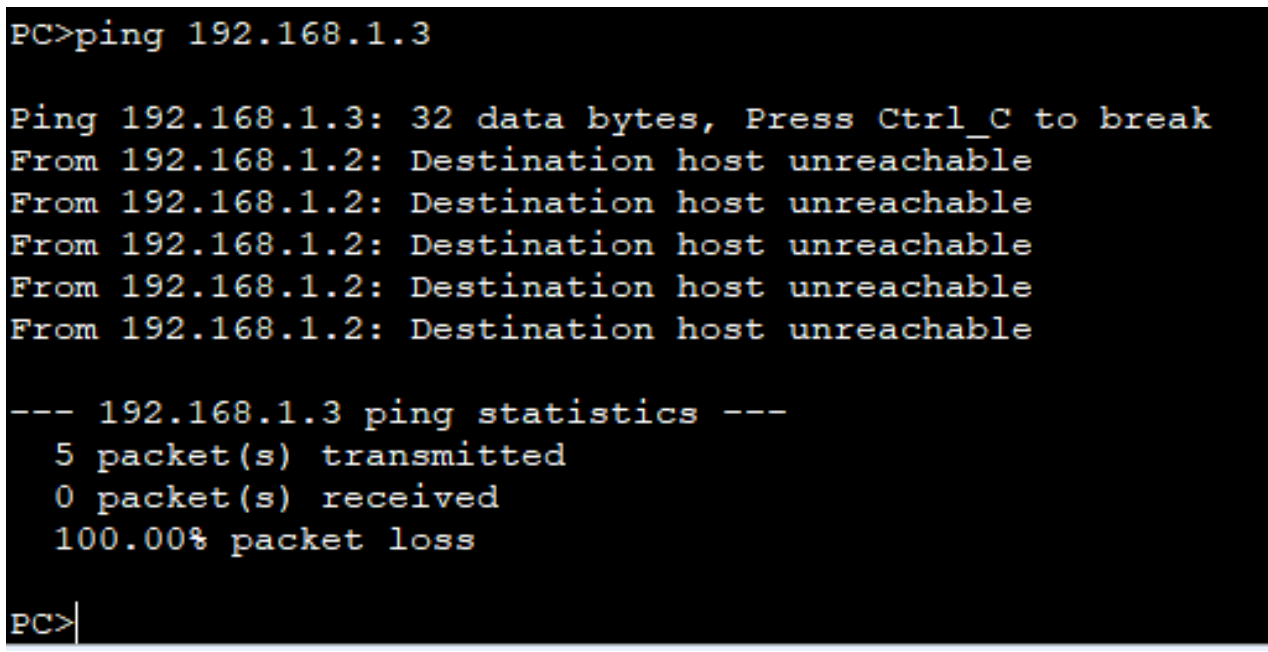

PC1ping PC2测试连通性
