一、实验目的
熟悉数字电路实验箱；熟悉基本逻辑门电路的组合功能和分析方法。
二、实验设备
数字电路实验箱；74LS00 二输入端四与非门，74LS20 四输入端两与非门。
三、实验内容与步骤
1、测试74LS20逻辑关系
74LS20芯片图 ：
取来74LS20芯片，其内部包含两个4位引脚的与非门，74LS20 芯片 14 引脚接入+5V，74LS20 芯片 7 引 脚接入地0V，改变A、B、C、D状态，观察输出Y的信号。

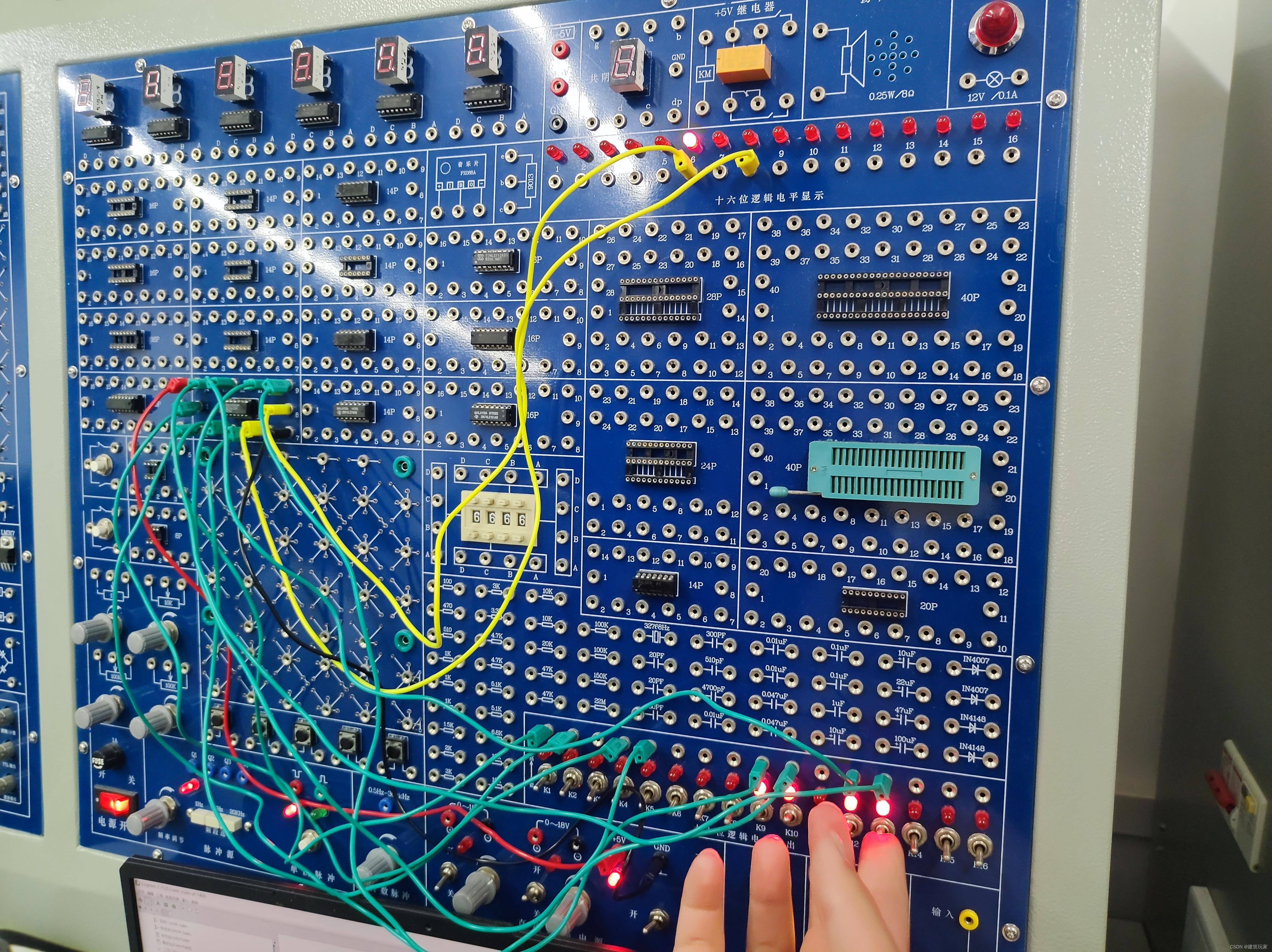

搭建的实验电路图：

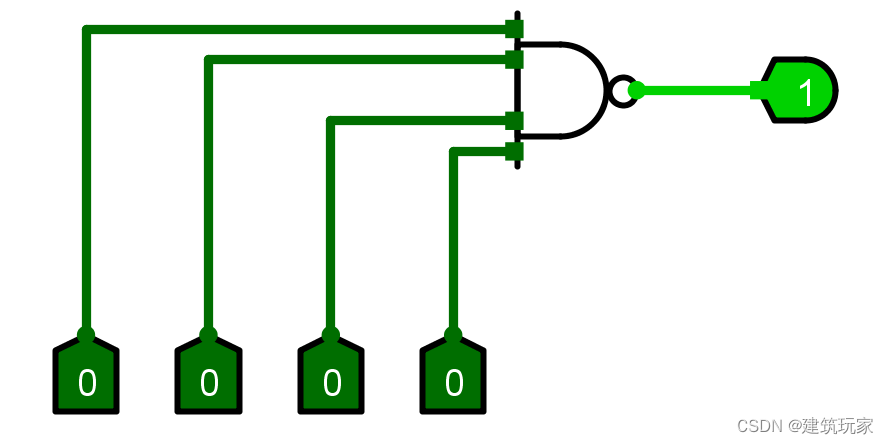

仿真模拟图：
（A,B,C,D是输入的4个电信号）测试结果图如下：
| A | B | C | D | 输出Y |
| 1 | 1 | 1 | 1 | 0 |
| 1 | 1 | 0 | 0 | 1 |
| 0 | 1 | 0 | 0 | 1 |
| 0 | 0 | 0 | 0 | 1 |
2、测试逻辑电路的逻辑功能

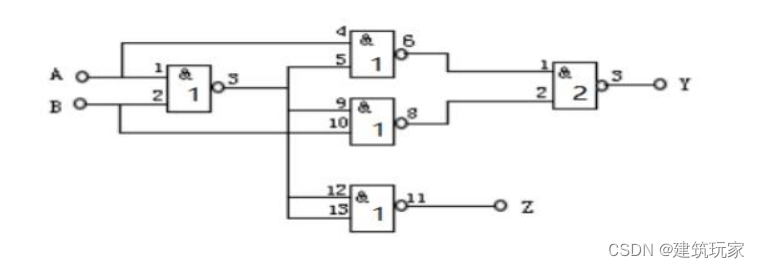

取两个74LS00芯片，每个芯片包含4个与非门，74LS00 芯片 14 引脚接入+5V，74LS00 芯片 7 引 脚接入地 0V，按如下图所示接线，改变 A、B状态，得到Y，Z输出。

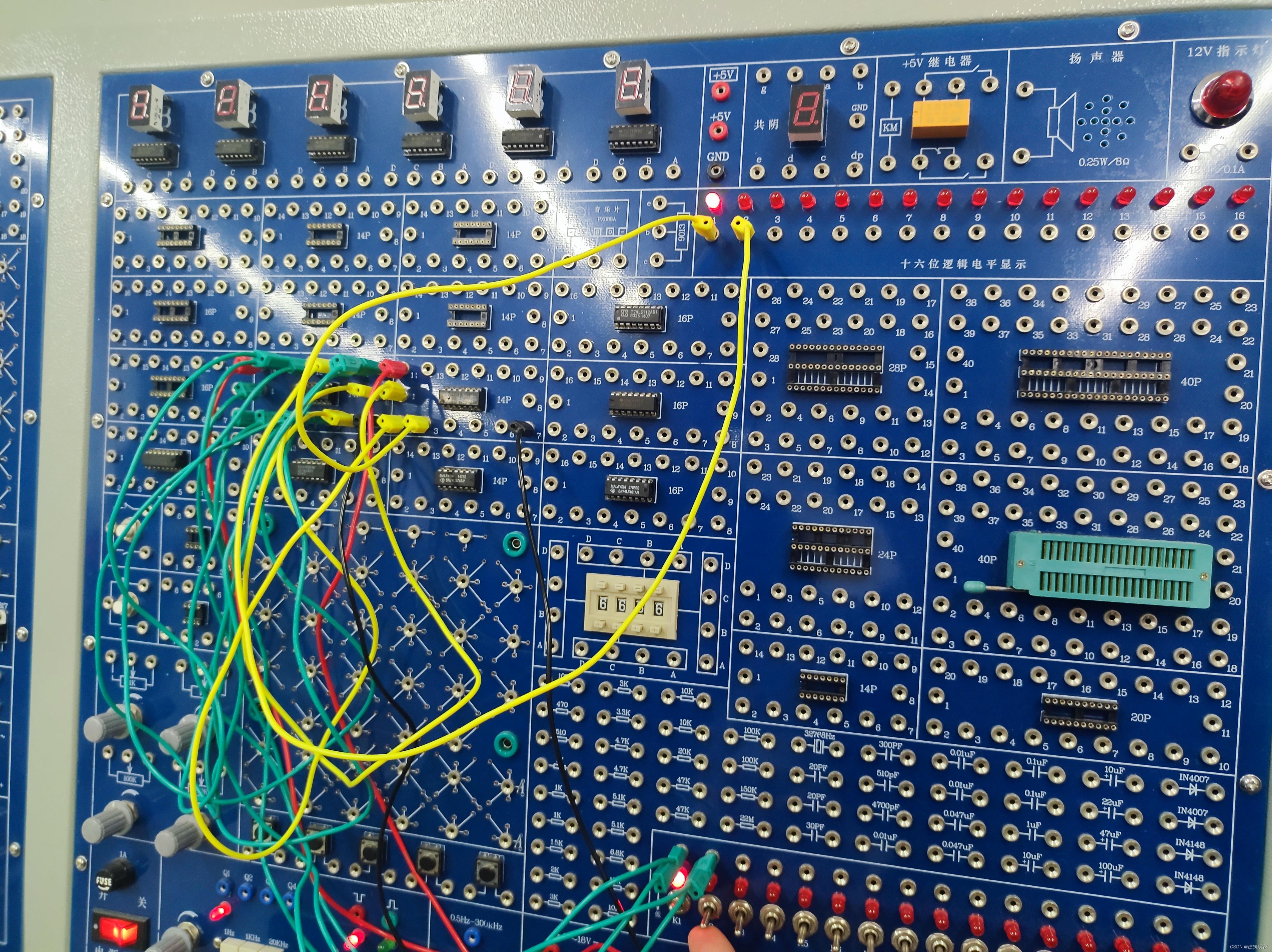

搭建的实验电路图：

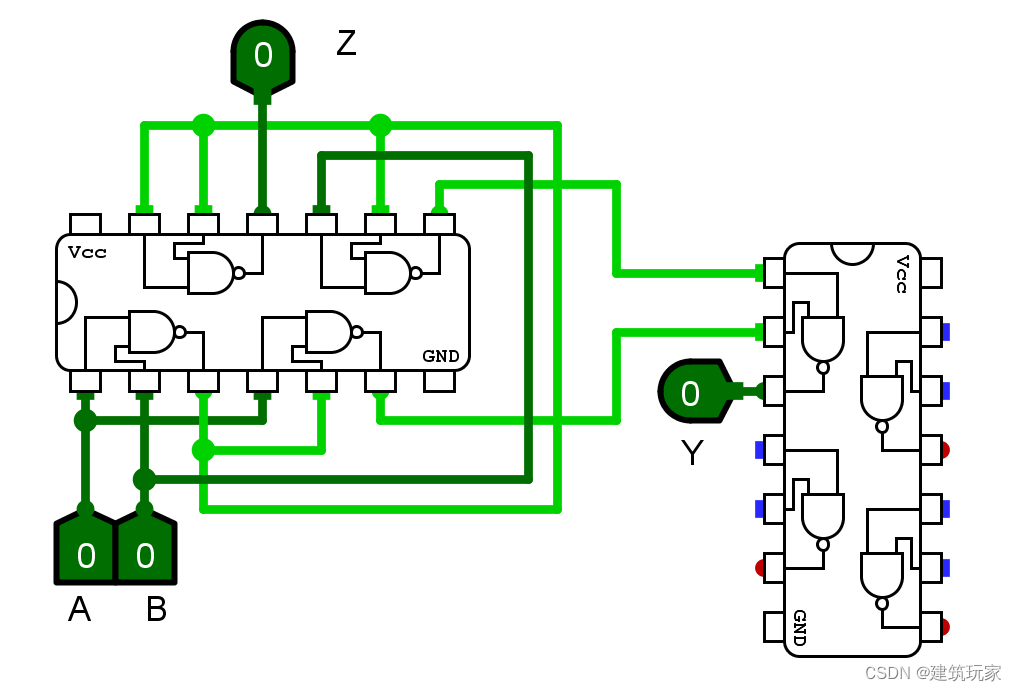

仿真模拟图：
测试结果图如下：
| A | B | Y | Z |
| 0 | 0 | 0 | 0 |
| 0 | 1 | 1 | 0 |
| 1 | 0 | 1 | 0 |
| 1 | 1 | 0 | 1 |
