提示：博主是小白，如有不足，望海涵和指出

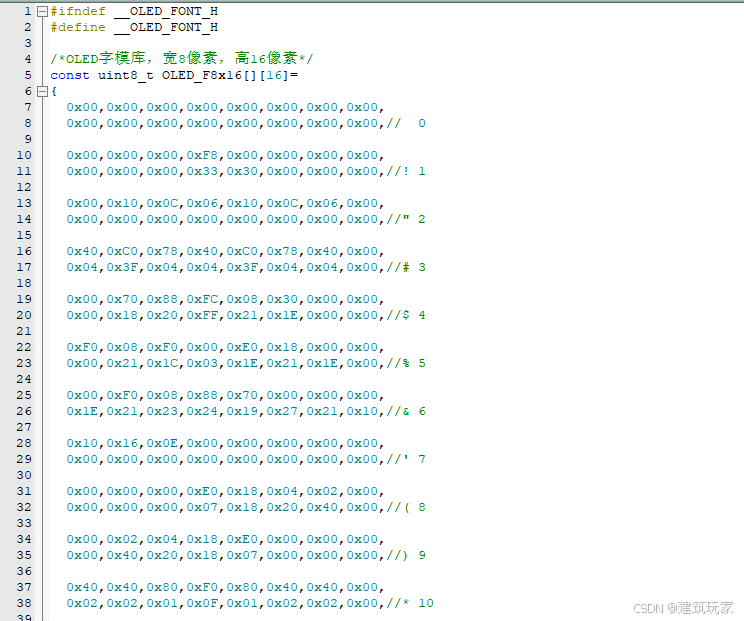

在单片机上练习使用OLED显示屏时，可以看到有个OLED字模库

本文用python将这些字符打印出来，代码如下（本文只适用与128*64的OLED，如果是其它OLED，借鉴思路即可）：

data = [
    0x00, 0xE0, 0x10, 0x88, 0x88, 0x18, 0x00, 0x00,
    0x00, 0x0F, 0x11, 0x20, 0x20, 0x11, 0x0E, 0x00
]
line = []
data_begin = data[8:]
data_end = data[:8]
for row in range(8):
    for byte in data_end:
        # 从低位低位到高位提取bit
        bit = (byte >> (row)) & 0x01
        line.append('████' if bit else '    ')
for row in range(8):
    for byte in data_begin:
        # 从低位到高位提取bit
        bit = (byte >> (row)) & 0x01
        line.append('████' if bit else '    ')
for i in range(16):
    for j in range(8):
        print(line[i*8+j],end="")
    print()

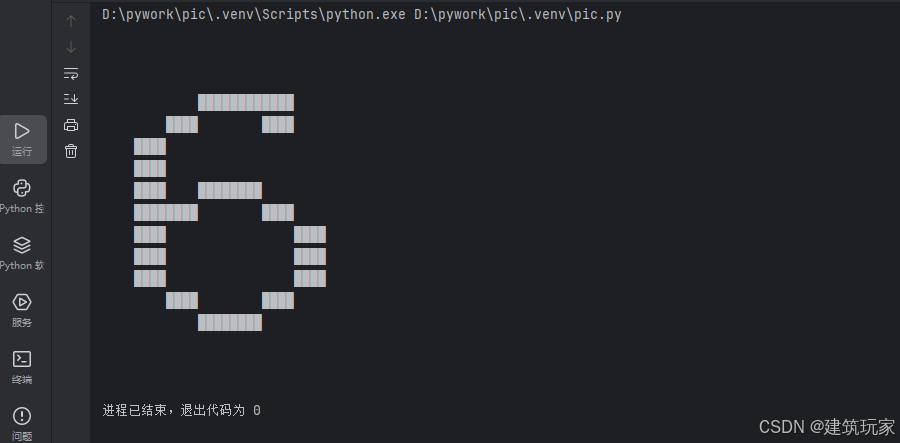

输出效果：

使用方法：将代码中的字符数组替换为字模库中字符数组即可

实现思路：

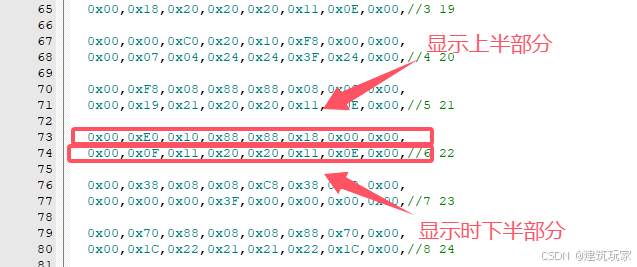

data数组中保存的16进制数分为上面8个和下面8个十六进制数

进制转换：在OLED显示时，十六进制是转换为二进制显示的，每一个十六进制代表着8行1列的区域，例如：

data = [
    0xFF, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
    0x00, 0xFF, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00
]

当data等于上面的数据时，显示如下，其中0xFF代表的二进制数为1111_1111

每一个16进制读取方式要按照从低位到高位，例如0xE0=1110_0000，在读取时我们先读最低位的0，而不是最高位的1

读取方式：先读上半部分每个16进制数的最低位，依次到上半部分每个16进制数最高位。下半部分同理，先读最低位，再读最高位，最后使用python将其输出即可
