基础元件的非理想行为及电路建模

目录

0 引言

1 电容的等效电路

2 电容数据对比分析

3 电感的等效电路

4 电感数据对比分析

5 总结

---

0 引言

        数字电路设计中的典型元件-电容和电感，随着工作频率的提升，这些元件将表现出非理想行为，由于分布参数的存在，电容和电感会产生谐振，这些行为会对高频电子电路的性能产生负面影响，并最终导致信号、电源完整性以及EMC、EMI问题。本文将通过数学模型对元件的非理想行为进行深入的理解，并注重与实测数据的对比，用于说明建模方式的准确性。

1 电容的等效电路

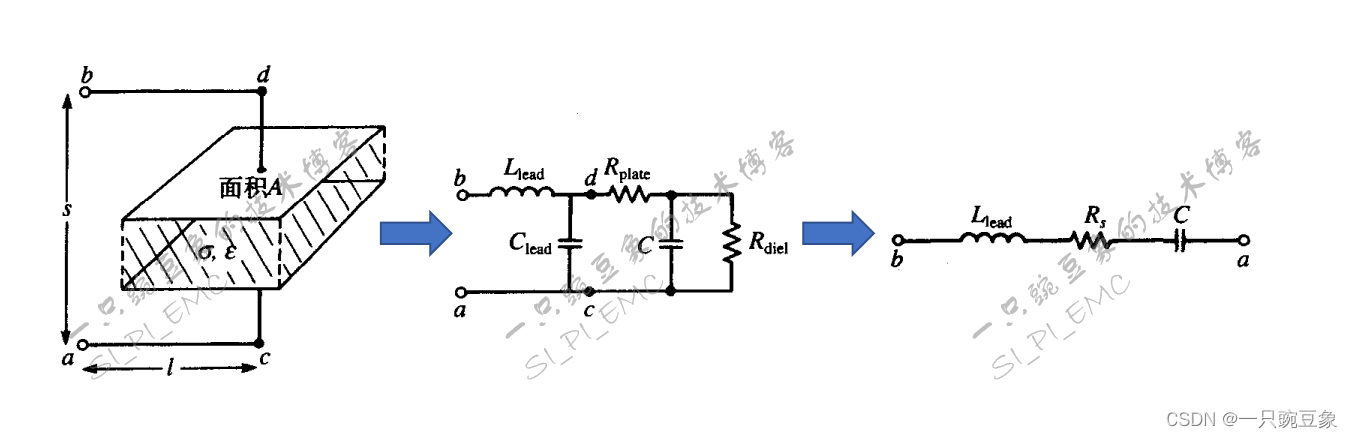

        电容有很多种类型，以提高EMC性能为目的，典型的电容类型有陶瓷电容和钽电容，钽电容可以在小封装获取大电容值，而陶瓷电容的电容值要比钽电容小很多，但是它们都可以在高频保持较为理想的特性。 两种类型的电容具有相似的等效电路，都可以看作是电介质隔开的一对金属平行板，电介质的损耗（极化和交流漏电阻）表示为一个并联电阻，这个值通常很大，近似等效为开路，金属平行板的电阻表示为，对于小型封装的陶瓷电容，很小，另外，电容封装上的引线具有一定的电感及电容，分别表示为和，对于SMT封装而言，通常比理想电容小很多，可以忽略不计，因此，等效电路可以演化为由、和组成，其中称为串联等效电阻（ESR），本质上与意义相同。

2 电容数据对比分析

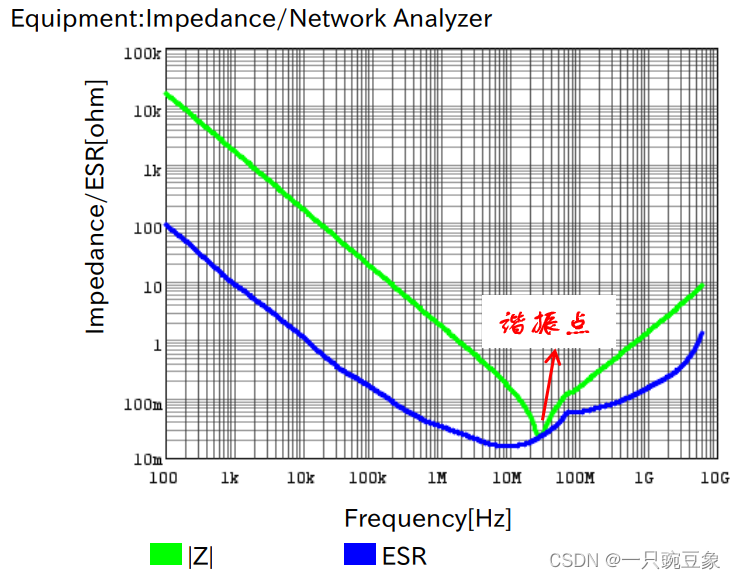

        以一款常用的0402封装的0.1μF陶瓷电容举例，如下图所示，从供应商手册中的测试数据可以获取谐振频点为27.6MHz，数据表中没有直接给出ESR，选取谐振点处的为0.023ohm，假设此时的为0.1μF，与一起带入谐振频率计算公式：

        求解得到：=332.523pH。

        上述参数所构成的等效电路运算结果显示，除高频处由于ESL的影响有所偏差，阻抗曲线与供应商提供的测试数据基本保持一致。

3 电感的等效电路

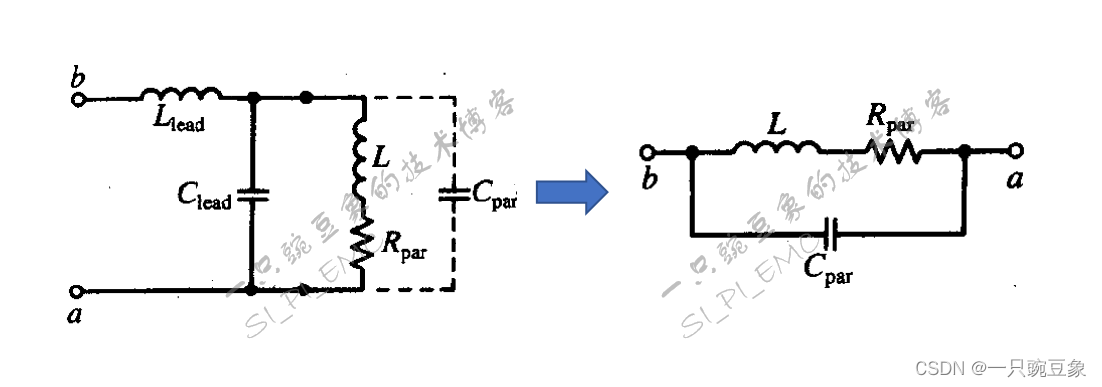

        将线圈绕成圆柱形形成电感的技术由来已久，随着技术的演进，电感结构上也发生了很多的变化，但是等效电路的建立还是可以参考圆柱形结构。线圈的绕制引入了导线的电阻和导线间的电容，而层压形式虽然缩短了电感的长度，但也增加了层间电容，导致增大，电感封装上的引线具有一定的电感及电容，分别表示为和，但由于电感本体的值较大，通常可以忽略不计，与此类似，引线电容通常小于寄生电容，可以忽略，因此，等效电路可以演化为由、串联，并与并联组成。

4 电感数据对比分析

        以一款常用的0603封装的0.1μH高频电感举例，从供应商手册中的测试数据可以获取谐振频点为2.7472GHz，假设此时的为0.1μH，带入谐振计算公式：

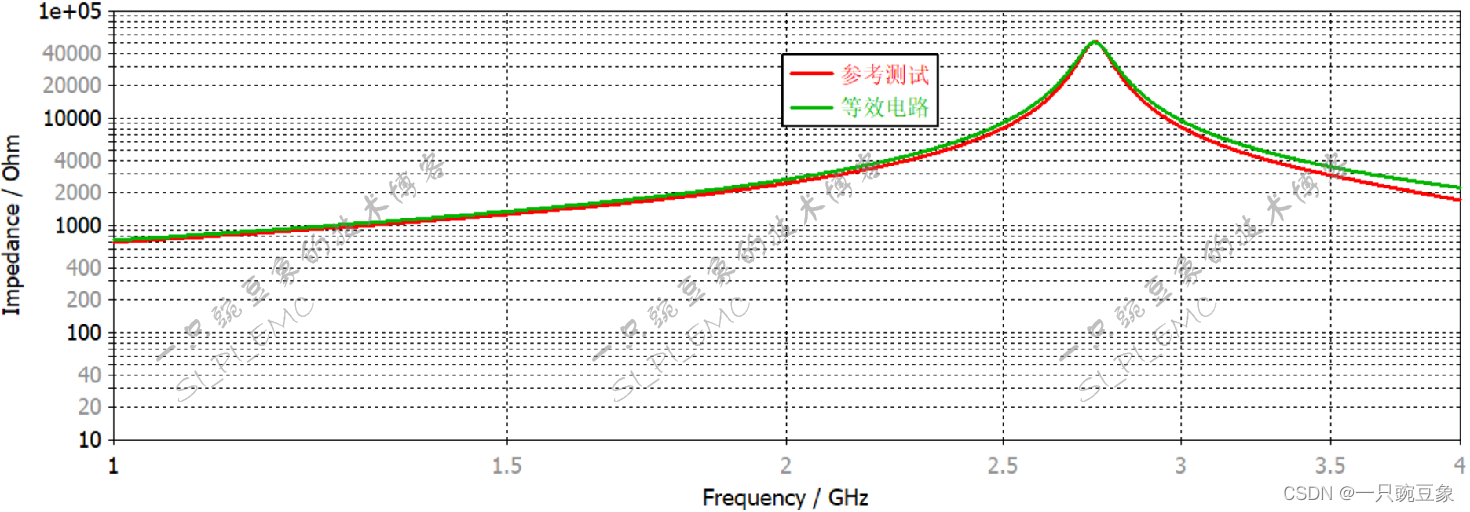

        可求得为0.033597pF，另外已知为0.68ohm，将这些数据带入等效电路中运算，与参考测试数据相比，等效电路在谐振峰值处存在一定的偏差。

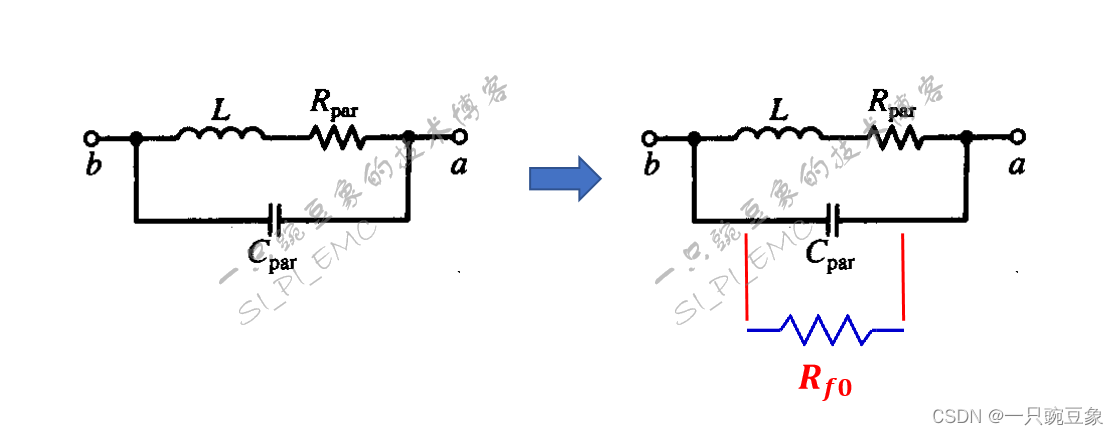

        为了弥补这一偏差，需要对电路进行改进，引入并联的谐振阻抗峰值，改进电路如下图所示：

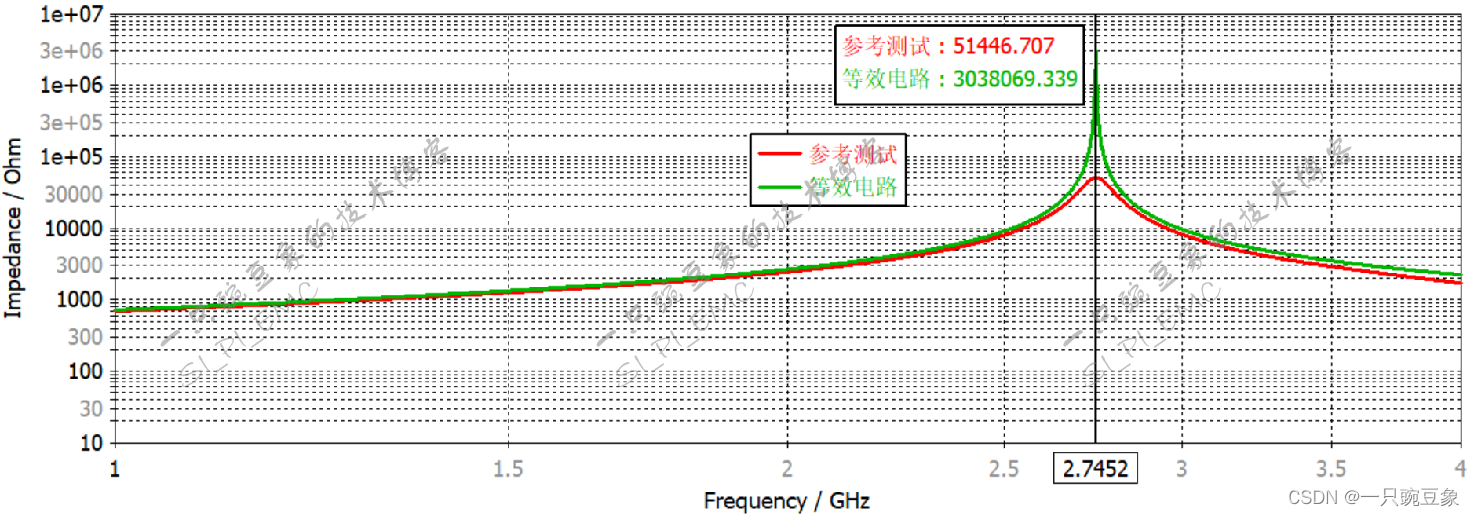

        已知该电感的谐振峰值为51446.707ohm，带入运算后，数据的差异变得很小，作为等效评估是足够的了。

5 总结

        通过简单的计算进行电路建模并使用合适的补偿方式进行数据拟合，简化的等效电路可以获取较高准确度，虽然不能与测试数据完全地匹配，但是已经足够为设计评估所使用。
