AD软件 如何在PCB图的众多软件中快速找到某一元器件

已于 2024-10-16 15:18:15 修改
阅读量2.6k 收藏 6
点赞数 8
文章标签： pcb工艺 大数据 硬件工程
于 2024-10-16 15:14:21 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2301_77213308/article/details/142982746
版权

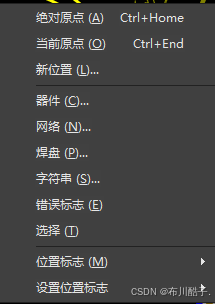

PCB页面键盘按【J】键，出现此页面后按【C】键；

跳出这个页面输入要找的元件名称,例如‘R1’。
