电磁场与电磁波 实验二 点电荷电场线的图像

一、实验名称：

实验二 点电荷电场线的图像

二、实验目的：

学会由解析表达式进行数值求解的方法。

三、实验原理及步骤:

2.参考程序

解出y=f(x) 的表达式再作图是不可能的。用Matlab语言即能轻松的做到这一点。其语句是：

syms x y                 %  设置x，y变量；

for C=0::

   ezplot(2*(y+1)/sqrt((y+1)^2+x^2)-y/sqrt(y^2+x^2)-(y-1)/sqrt((y-1)^2+x^2)-C,[-5,5,]);

%其中取了a=1，C=0，，，……，

   hold on;

End

3.程序参考运行结果

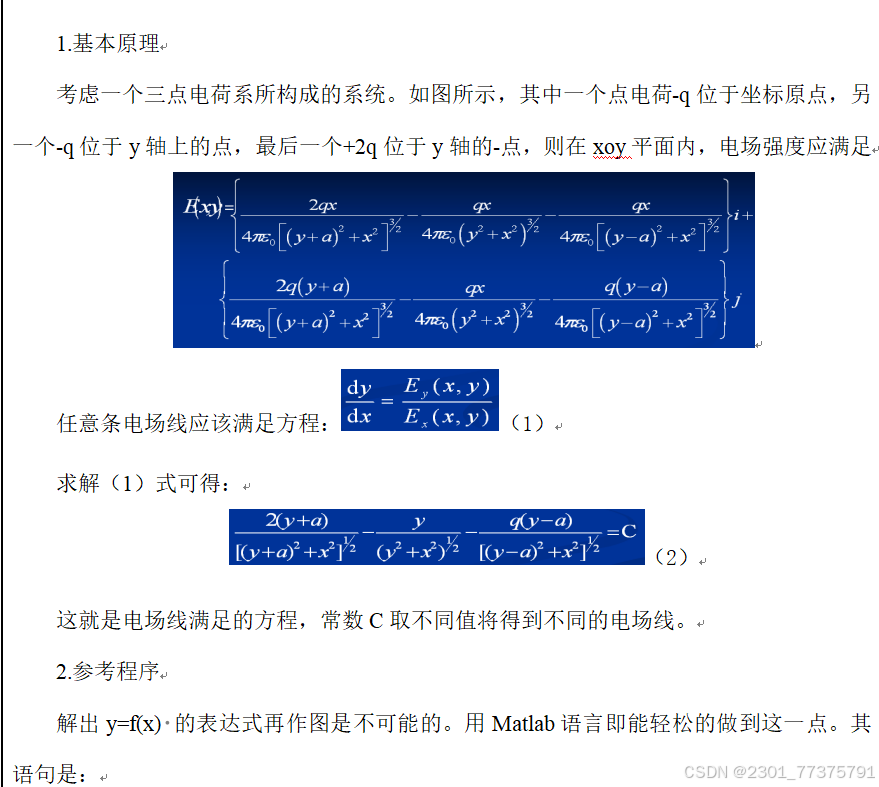

运行程序，获得图像大致如图所示。

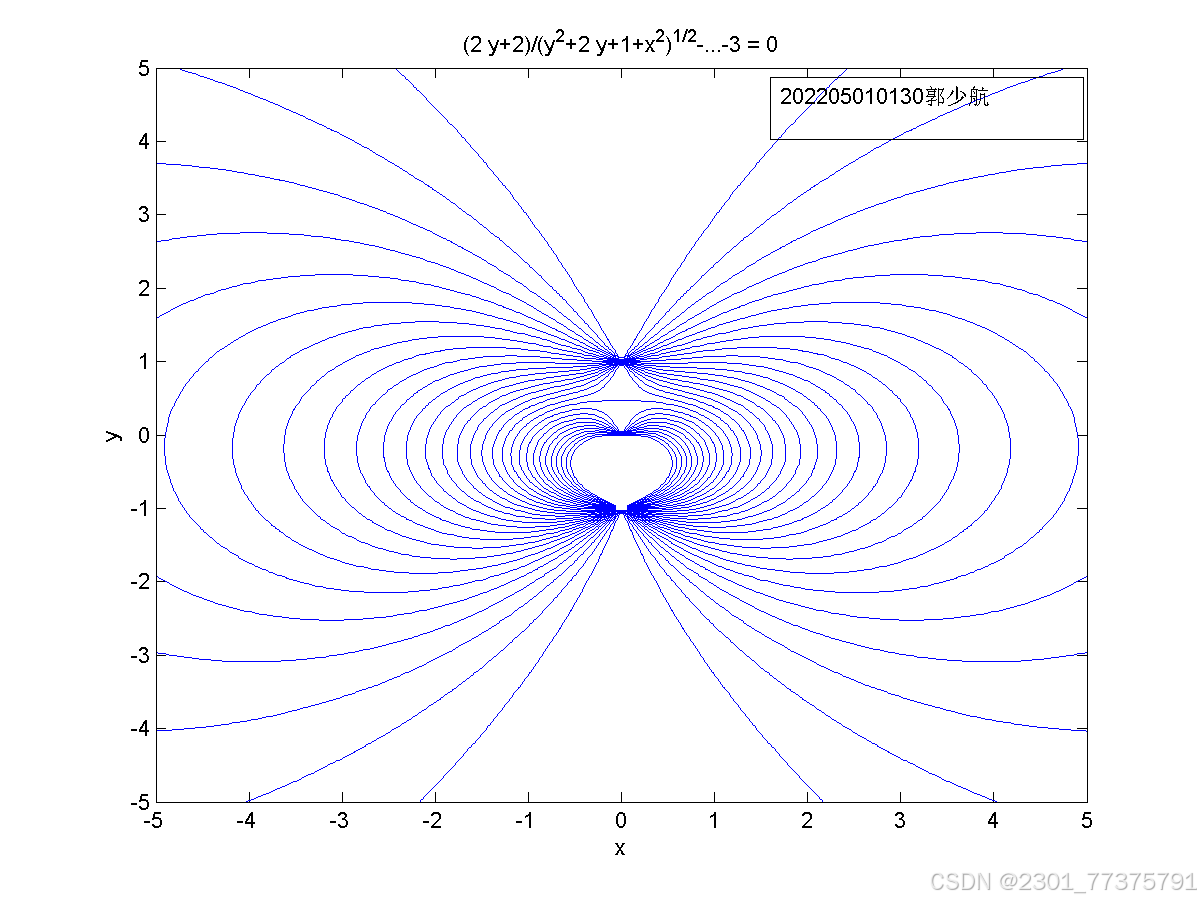

图1  点电荷电场线的图像

四、实验时间

五、实验仪器：

1、计算机                 1台

2、MATLAB 仿真软件      1套

六、实验结果：

代码

clear
close all
syms x y
for C=0:0.1:3
   ezplot(2*(y+1)/sqrt((y+1)^2+x^2)-y/sqrt(y^2+x^2)-(y-1)/sqrt((y-1)^2+x^2)-C,[-5,5,]);
   hold on;
end

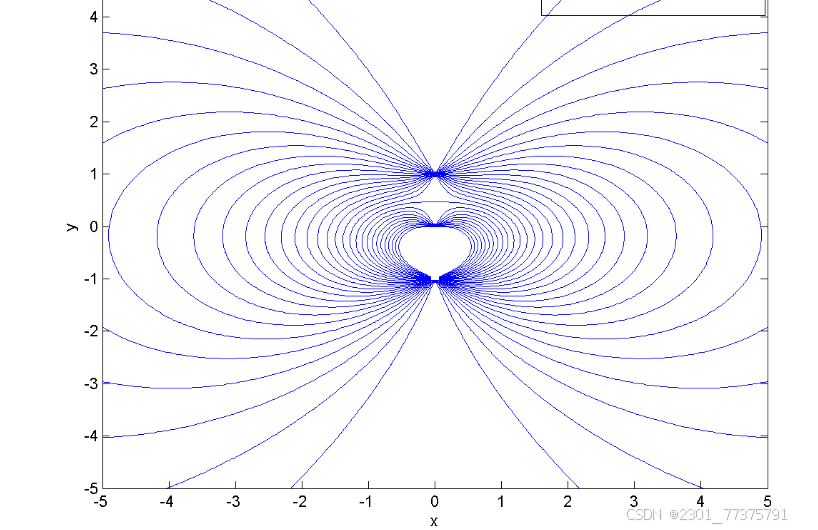

图1
