电路分析基础 实验六 三相电路中电压与电流关系的multisim仿真

一、实验名称：

实验六 三相电路中电压与电流关系的multisim仿真

二、实验目的：

熟悉multisim软件的使用。

学习三相交流电路中负载星形联接和三角形联接的方法。

理解在星形联接和三角形联接时对称和不对称负载的相电压、线电压以及相电流、线电流间的关系。

加深理解三相四线制中线的作用。

三、实验原理：

三相交流电路主要是由三相电源、三相负载与三线输电线路三部分组成。对称三相电源是由3个同频率、等幅值、初相依次滞后120度的正弦电压源链接成星(Y)形或三角()形组成的电源。3个阻抗连接成Y形(或形)就构成星形(或三角形)负载,只有当3个阻抗相等时,才构成对称三相负载。将三相电源与三相负载连接可形成三相四线制或三相三线制的三线电路。

四、实验时间：

五、实验仪器：

multisim软件

六、实验步骤：

（一）验证星形线电压和相电压、线电流和相电流的关系

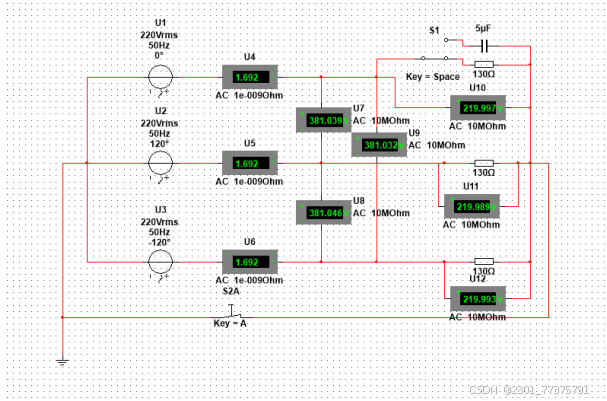

1、按实验图10-1在multisim软件中连接成对称的Y-Y连接方式的电路，电源的设置参考图上数值，R=130Ω，C=5uF，所有的电压表、电流表的Mode设置为AC。

当开关Y使电阻工作时，使电路处于对称工作状态，在表10-1中，记录各电压表和各电流表的读数。

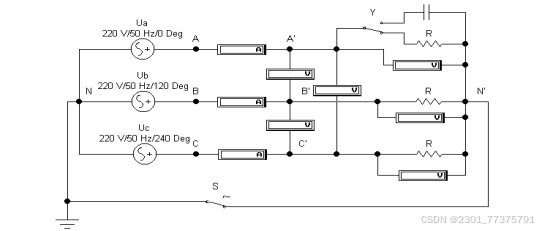

图10-1

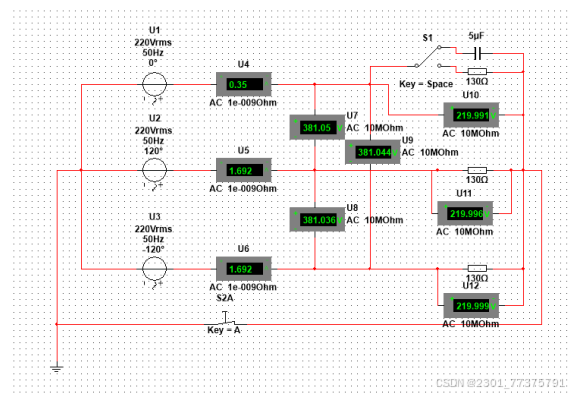

2、当开关Y使电容C接到电路中时，使电路处于不对称工作状态，在表10-2中，记录各电压表和各电流表的读数。

(二)验证三角形负载线电压和相电压、线电流和相电流的关系

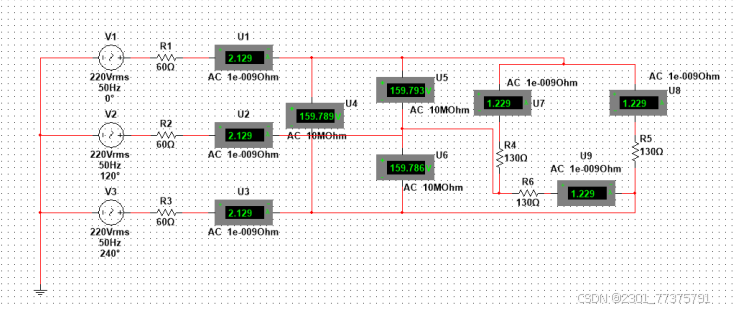

按实验图10-2在multisim软件中连接成对称的Y-Δ连接方式的电路，电源的设置参考图上数值，R=130Ω，R1=60Ω，C=5uF，所有的电压表、电流表的Mode设置为AC。在表10-3中，记录各电压表和各电流表的读数。

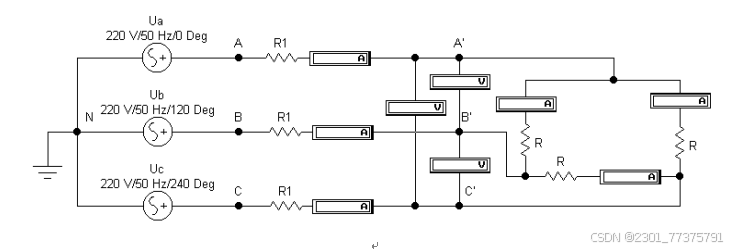

图10-2

七、实验结果：

表10-1

线 电 压(V)			相 电 压(V)			相 电 流（A）
UA’B’	UB’C’	UC’A’	UA’N’	UB’N’	UC’N’	IA’N’	IB’N’	IC’N’
381.039	381.046	381.032	219.997	219.989	219.993	1.692	1.692	1.692

表10-2

线 电 压(V)			相 电 压(V)			相 电 流（A）
UA’B’	UB’C’	UC’A’	UA’N’	UB’N’	UC’N’	IA’N’	IB’N’	IC’N’
381.05	381.036	381.044	219.991	219.996	219.999	0.35	1.692	1.692

表10-3

线 电 压(V)			相 电 压(V)			相 电 流（A）
UA’B’	UB’C’	UC’A’	IAA’	IBB’	ICC’	IA’B’	IB’C’	IC’A’
159.793	159.786	159.789	2.129	2.129	2.129	1.229	1.229	1.229

八、实验结果分析：

Y-Y型中线电压=√3*相电压，线电流等于相电流，而在Y-三角形中线电流=√3相点流，三相电路要求三个相电压具有相等的幅值和间距，且相差120度。当三个相电压对称时，电力系统运行更加稳定和平衡。要注意好线与相之间的关系。
