电路分析基础 实验二 戴维南定理的验证

一、实验名称：

实验二 戴维南定理的验证

二、实验目的：

验证戴维南定理的正确性，加深对定理的理解；

掌握测量有源二端网络等效参数的一般方法。

三、实验原理：

（一）任何一个线性含源网络，如果仅研究其中一条支路的电流和电压，则可将电路的其余部分看作是一个有源二端网络（或称为含源一端口网络）；

戴维南定理：任何一个线性有源网络。总可以用一个电压源和一个电阻的串联来等效替代。此电压源的电动势Us等于这个有源二端网络的开路电压Uoc，其等效电阻R等于该网络中所有独立电源均置零时（理想电压源视为短接，理想电流源视为开路）的等效电阻。

（二）有源二端网络等效参数的测量方法

1、开路电源、短路电流法测内阻Ro

在有源二端网络输出端开路时，用电压表直接测Uoc；

将其输出短路，用电流表测电流Isc，

则内阻Ro=Uoc/Isc

2、伏安法测内阻Ro

用电压表、电流表测出有源二端网络的外特性曲线（测两点）根据斜率求内阻Ro。

Ro=  (u1-u2)/(i2-i1)

也可以先测开路电压Uoc，再测量电流为IN时的输出端电压值 UN ，则内阻Ro=Uoc-UN/IN

3、半电压法测内阻Ro

改变负载RL的值，当负载电压为开路电压的一半时，负载电阻的大小即为Ro

4、零示法测Uoc

在测量具有高内阻有源二端网络的开路电压时，用电压表直接测量会造成很大误差。为了消除电压表内阻的影响，往往采用零示测量法，用一低内阻稳压电源与被测的有源二端网络进行比较，当稳压电源的输出和二端网络的开路电压相等时，电压表读数为0，断开电路，测试此时稳压电压的输出电压，即为被测的有源二端网络的开路电压。

四、实验时间：

五、实验仪器：

直流可调稳压电源（二路）	直流恒流源	直流数字电压表	直流数字电流表
万用表	可调电阻箱	电位器	“戴维南定理/诺顿定理”实验电路板

六、实验步骤：

（一）用开路电压、短路电流法测定戴维南等效电路的Uoc和Ro和诺顿等效电路的Isc和Ro；在实验面板上接入稳压电源Us=12V和恒流源Is=10mA，不接入RL。测出Uoc和Isc并计算Ro。（测Uoc时，不接入mA表）数据计入表 1。

（二）负载实验

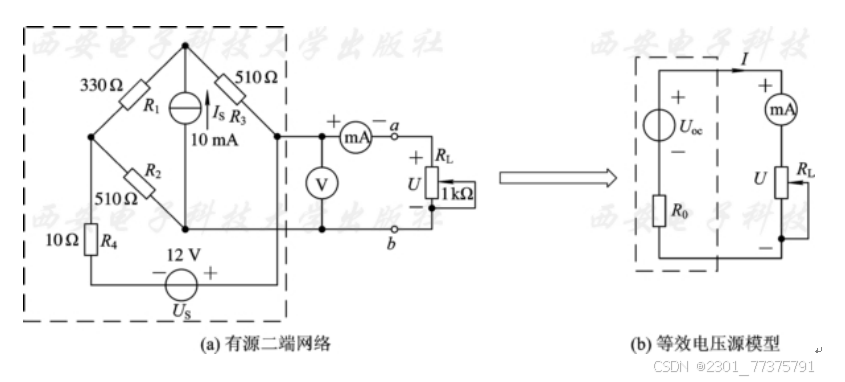

按图接入RL，改变RL阻值，测量有源二端网络的外特性曲线，把数据计入表2。

验证戴维南定理：从电阻箱上取得按步骤1所得的等效电阻Ro之值，然后令其与直流稳压电源（调到步骤1所测得的开路电压Uoc之值）相串联，按步骤2测其外特性，进行戴维南定理进行验证数据计入表3。

（三）有源二端网络的等效电阻（又称入端电阻）的直接测量法。

测量时将所有独立电源置零，然后用伏安法或者直接用万用表的电阻档来测定RL开路时A,B两点间的电阻，此即为被测网络的等效内阻Ro.

• 实验结果：                                                   表1

Uoc（v）	Isc（mA）	Ro（Ω）
16.90	32.6	518.4

                                                                              表2

U（v）	10.02	9.01	8.00	7.00	6.03	5.01	3.95	3.01
I（mA）	13.3	15.2	17.1	19.0	20.9	22.9	24.9	26.8

表3

U（v）	10.01	8.99	8.00	7.02	6.00	5.02	4.01	2.98
I（mA）	12.7	14.6	16.5	18.4	20.3	22.2	24.1	26.1

八、实验结果分析

测量时应注意电流表量程的更换，用万用表直接测Ro时，网络内的独立源必须先置零，以防损坏万用表；其次，欧姆档必须经调零后再进行测量，改接线路时，要关掉电源。
