实验1 射极偏置放大电路

一、实验目的

1、熟练掌握共发射极放大电路的工作原理，静态工作点的设置与调整方法，了解工作点对放大器性能的影响；

1、掌握放大器基本性能指标参数的测试方法。

二、实验设备

（1）模拟电子线路实验箱 1台

（2）双踪示波器 1台

（3）函数信号发生器 1台

（4）直流稳压电源 1台

（5）数字万用表 1台

三、实验原理

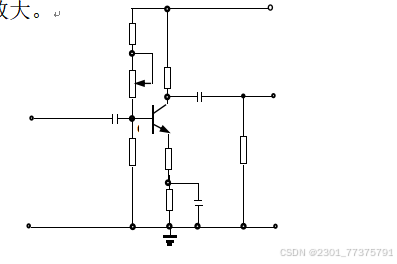

图1.1 是一个阻容耦合共发射极放大器。它的偏置电路采用Rb1 和Rb2组成的分压电路，并在发射极中接有电阻Re（Ｒe＝Ｒe1＋Ｒe2），以稳定放大器的静态工作点。当在放大器的输入端加输入信号ui后，在输出端就可以得到一个与ui相位相反，幅值被放大了的输出信号uo，从而实现了放大。

图1.1共发射极放大器

（1）静态工作点

UBQ = UCC Rb2 /（Rb1 + Rb2）

ICQ≈IEQ =（UBQ-UBEQ）/ Re= UEQ / Re

UCEQ ≈ UCC-ICQ（RC+Re）

为使三极管工作在放大区，一般应满足：

硅管： UBEQ≈ 0.7V

UCC>UCEQ>1V

（2）电压放大倍数

Au = -βRL′/rbe　（注：RL′＝ＲL∥ＲC）

（3）输入、输出电阻

Ri = Rb1∥Rb2∥rberbe= rbb′+（1+β）26mV / IEQmA

Ro= ro ∥RC ≈ RC

四、实验内容与步骤

（1）线路连接

按图1.1 连接电路，把基极偏置电阻RP调到最大值，避免工作电流过大。

（2）静态工作点设置

接通+12V直流电源，调节基极偏置电阻RP，使IEQ =1mA，也即是使UEQ = 1.9V。然后测试各工作点电压，填入表1-1中。

表1-1

UBQ（V）	UEQ（V）	UCQ（V）	UBEQ（V）	UCEQ（V）
2.53V	1.9V	7.08V	0.63V	7.17V

（3）电压放大倍数测量

调节信号源，使之输出一个频率为1kHz ，峰峰值为100mV的正弦信号（用示波器测量）。然后将输入信号加到放大器的输入端，完成表1-2内容。

表1-2

uipp（V）	uoLpp（V）	Au=uoLpp /uipp
112mV	1.94V	17.3

表中的uipp、uoLpp分别用示波器测量，并观察其输出波形，电压放大倍数应该在波形不失真的情况下测量。

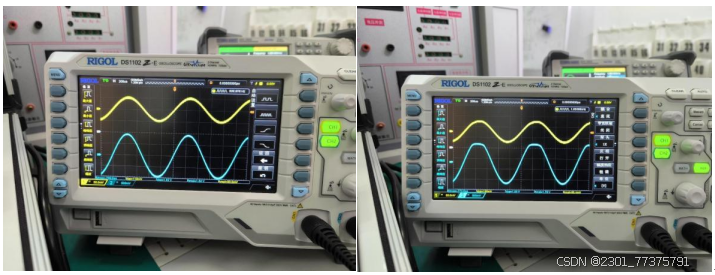

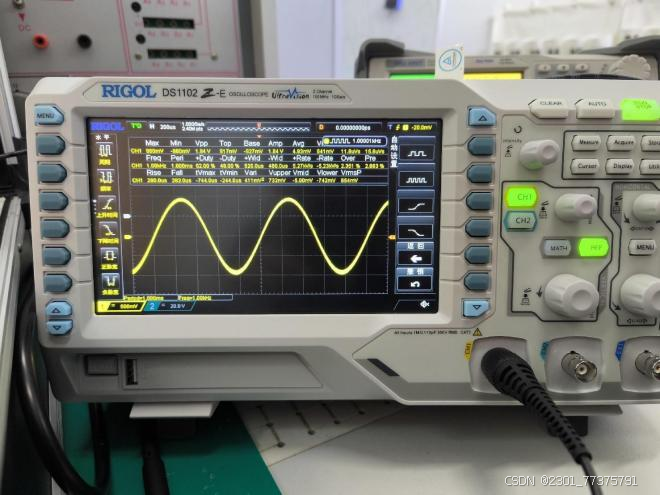

Uolpp测量波形图

（4）输入、输出电阻测量

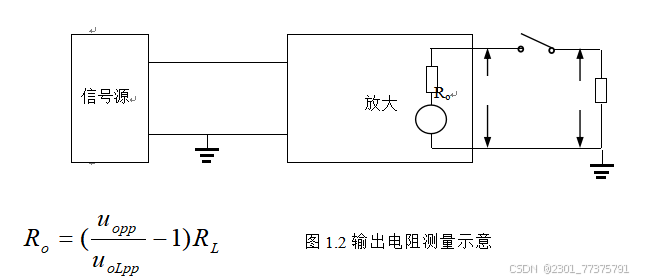

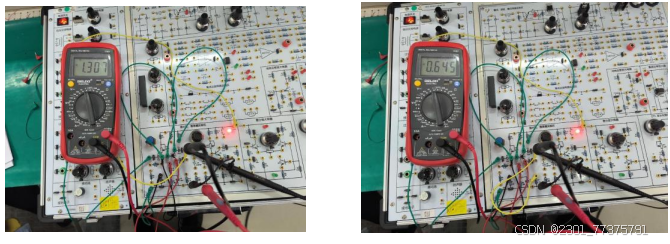

放大器的输出电阻的大小反映了它带负载的能力，Ro愈小则带负载的能力愈强。放大器输出电阻的测量方法如图1.2所示。负载电阻RL的取值应接近放大器的输出电阻Ro，以减小测量误差。用示波器观察输出波形，在输出波形不失真的情况下测量其幅度。首先测量RL未接入放大器时的输出电压uopp，接入RL后再测量放大器负载上的电压uoLpp，完成表1-3内容。

表1-3

uopp（V）	uoLpp（V）	Ro（kΩ）
1.307V	0.645V	5.23kΩ

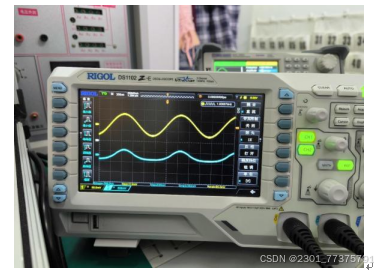

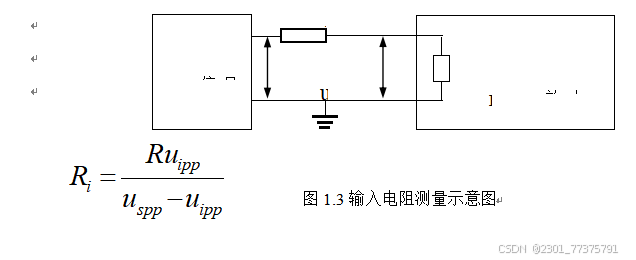

放大器的输入电阻反映了放大器本身消耗输入信号源功率的大小。采用串联电阻法测量放大器的输入电阻Ri，即在信号源输出端与放大器的输入端之间串联一个已知的电阻R（一般选择R的值接近Ri，以减小测量误差）。测试电路如图1.3所示。用示波器观察输出波形，在不失真的情况下测出uspp、uipp的值，并填入表1-4中。（uspp建议取500mV）

表1-4

uspp（V）	uipp（V）	Ri（kΩ）
0.648	0.359	14.19

（5）观察静态工作点Q的变化对放大器性能的影响

按图1.1连接电路,逐渐增大输入信号的幅度，用示波器观察放大器的输出波形，如果静态工作点Q不在放大器线性放大区中点，波形幅度会出现一边失真，调节RP使输出波形达到上、下幅度同时为最大不失真波形的情况下，记下RP的值（此时的RP值为合适），然后再分别调节RP为最大和最小，并观察饱和、截止失真情况下的波形，完成表1-5内容。

表1-5
