实验二 差动放大电路

一、实验目的

1、加深对差分放大电路工作原理的理解；

2、学习差分放大电路静态工作点的调整方法；

3、掌握差分放大器参数的基本测试方法。

二、实验设备

（1）模拟电子线路实验箱        1台

（2）双踪示波器                1台

（3）函数信号发生器            1台

（4）直流稳压电源              1台

（5）数字万用表                1台

三、实验原理

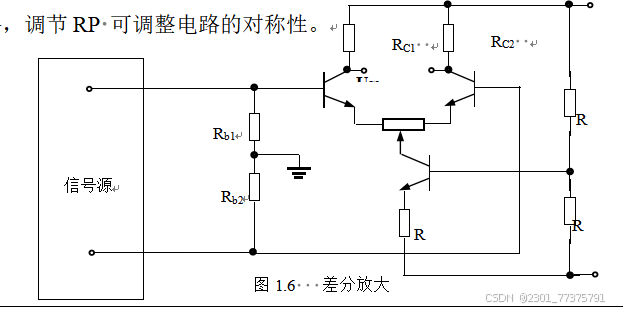

图1.6是具有恒流源的差分放大器。VT1 、VT2为差分对管，VT3与R1、R2、Re 组成恒流源电路，调节RP 可调整电路的对称性。

四、实验内容与步骤

（1）测量静态工作点

①按图1.6 连接好电路。

②调零

将两个输入端b1 、b2短路并接地，接通直流电源，调节电位器RP ，用数字万用表直流电压档测量，使双端输出电压Uo为零，即UC1－UC2=0。

③测量静态工作点

用万用表测量VT1、VT2、VT3 各极对地电压填入表1-1中

表1-1

各极对地电压	UB1	UC1	UE1	UB2	UC2	UE2	UB3	UC3	UE3
测量值（V）	0	6.41	-0.61	0	6.42	-0.61	-7.95	-0.75	-8.58

（2）测量共模特性和差模特性

共模信号是指在两个输入端输入大小相等，方向相同的信号。Auc为共模放大倍数，具有恒流源的差分放大器对共模信号具有很强的抑制能力，如果电路参数完全对称，则共模电压增益Auc≈0。

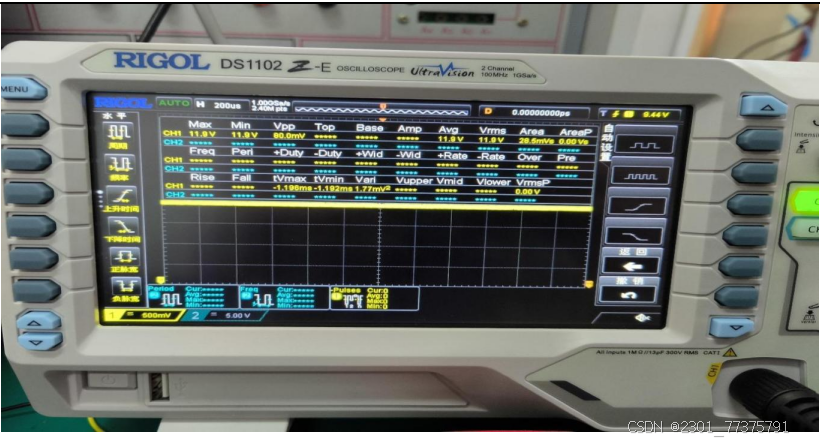

将输入端b1 、b2 短接，接到信号源。然后调节信号发生器使其输出峰峰值为1000mV，频率为1kHz 的正弦信号。用示波器观察输出uo(uo=uc1-uc2)波形。记录数据填到表1-2中。

表1-2

共模特性
uipp	uopp	Auc
1000mV	80mV	0.08

差模信号是指在两个输入端输入大小相等，方向相反的信号。Aud为差模放大倍数，差分放大器对差模信号具有放大能力。

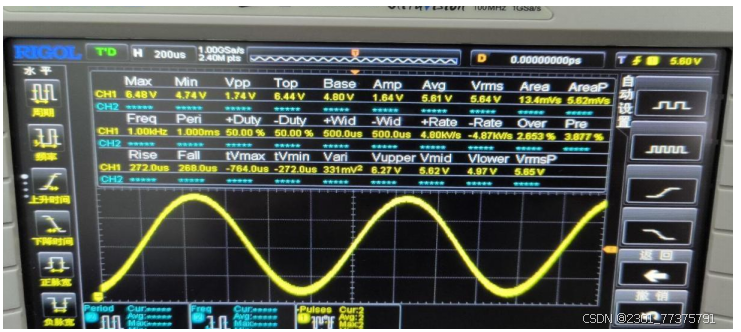

将输入信号接到b1、 b2 端。然后调节信号发生器使其输出峰峰值为100mV，频率为1kHz 的正弦信号。用示波器观察输出uo(uo=uc1-uc2)波形。记录数据填到表1-3中。

表1-3

差模特性			共模抑制比
uipp	uopp	Aud	KCMR=|Aud/Auc|
100mV	1.74V	1.74	215.5

（3）单端输入差分放大电路

把图1.6中的b2接地，组成单端输入差分放大电路，从b1输入f = 1kHz，uipp = 100mV的正弦信号，分别测量并记录单端及双端输出电压，填入表1-4中，并计算单端及双端差模放大倍数。（注意：输入交流信号时，用示波器监视uc1pp、uc2pp的波形，若有失真现象时，可减小输入波形幅度，使uc1pp、uc2pp 都不失真为止。）

                              表1-4

输入信号（uipp）	输出信号			放大倍数
	uc1pp	uc2pp	uopp	uc1pp / uipp	uopp / Uipp
100mV，1kHz	1.58V	1.58V	1.58V	15.8	15.8

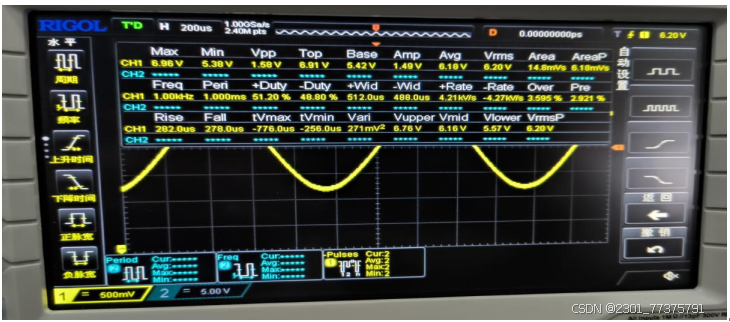

Uc1pp

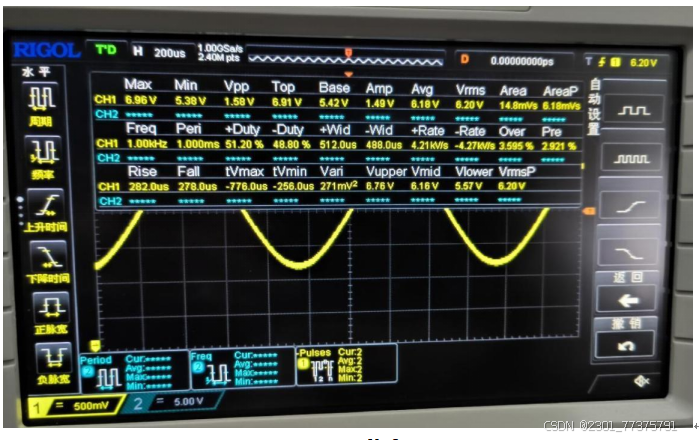

Uc2pp

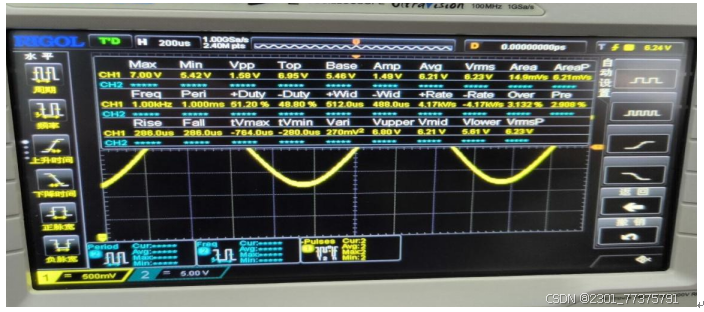

Uopp

五、实验总结

我学会了如何搭建差动放大电路并进行实验验证。通过观察实验结果和分析数据，对差动放大电路的工作原理和性能有了更深入的理解。通过实验，掌握了一些电路调试和故障排除的技巧，对工程实践也是非常有益的。
