ESP-TFT屏幕（1）点亮自己的TFT屏幕

初次上手TFT屏幕使用，由于屏幕分辨率、ic驱动、引脚对应等复杂配置工作，使得TFT屏幕入门不是那么容易，本文着重分享使用esp32在arduino中进行TFT配置。

一、arduino的esp32环境配置

此部分网络教程很多，在此不做赘述

二、TFT_espi库的配置

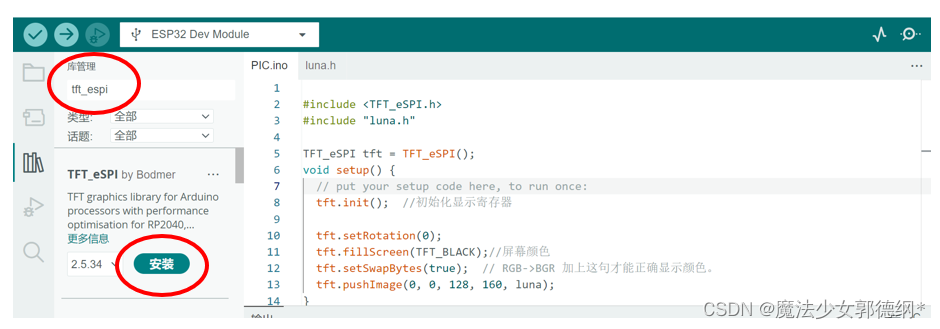

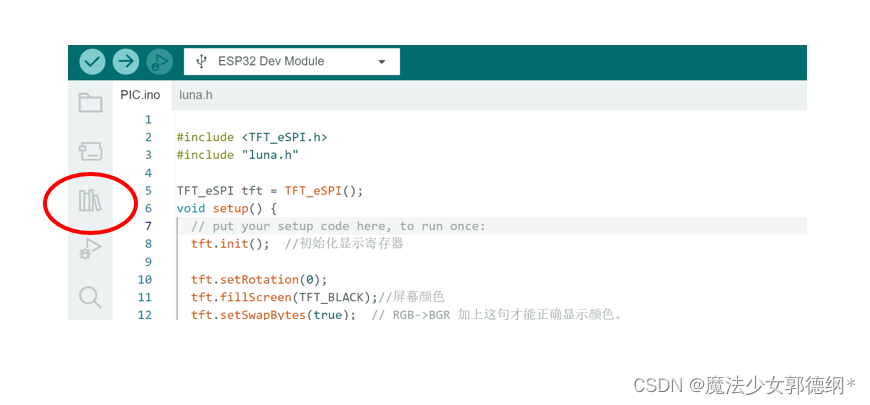

打开arduino，正确选择开发板和接口后，安装TFT_eSpi库

点击后等待即可，网络环境不好可以换源或者科学上网，这里不做介绍

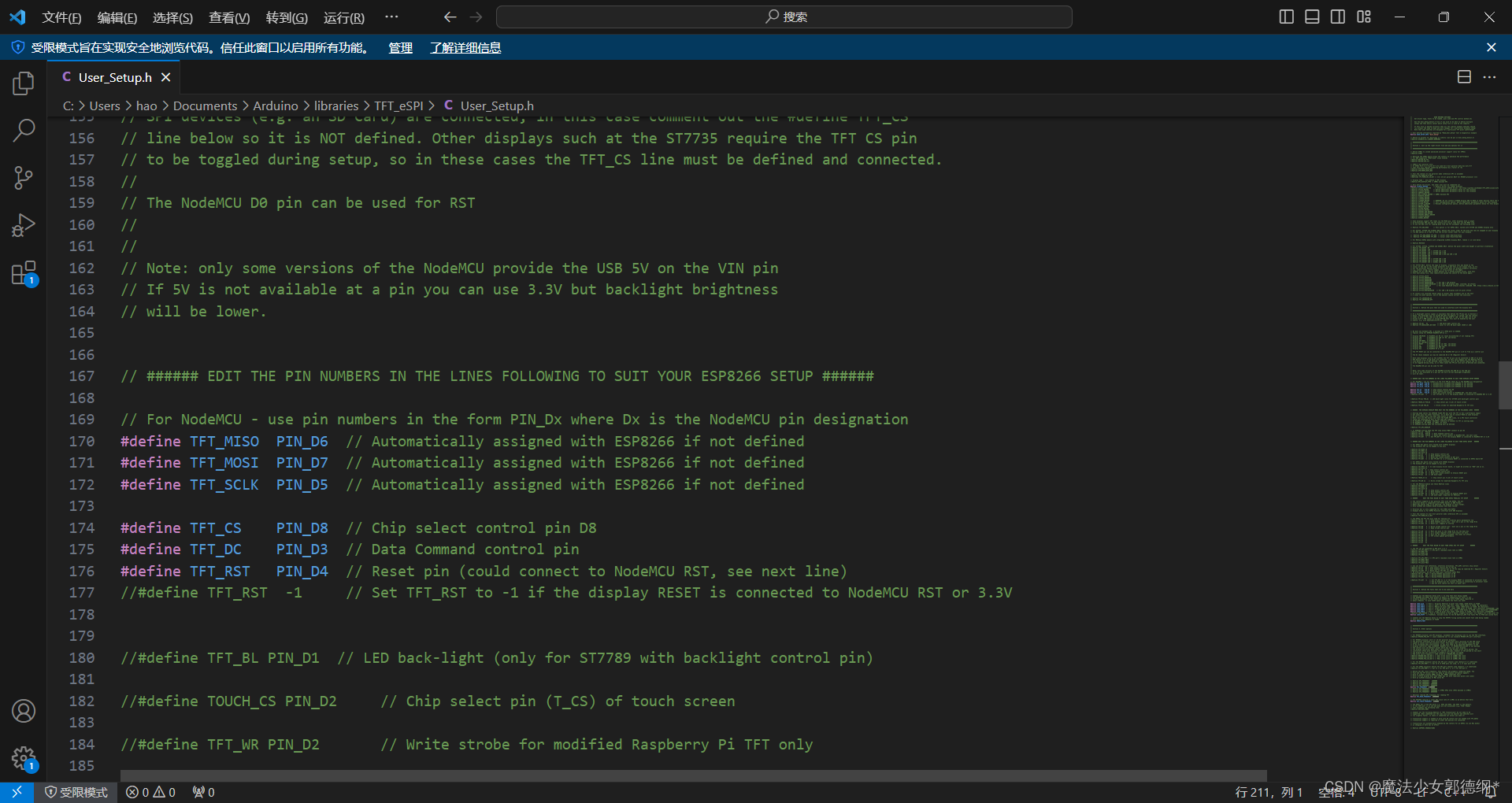

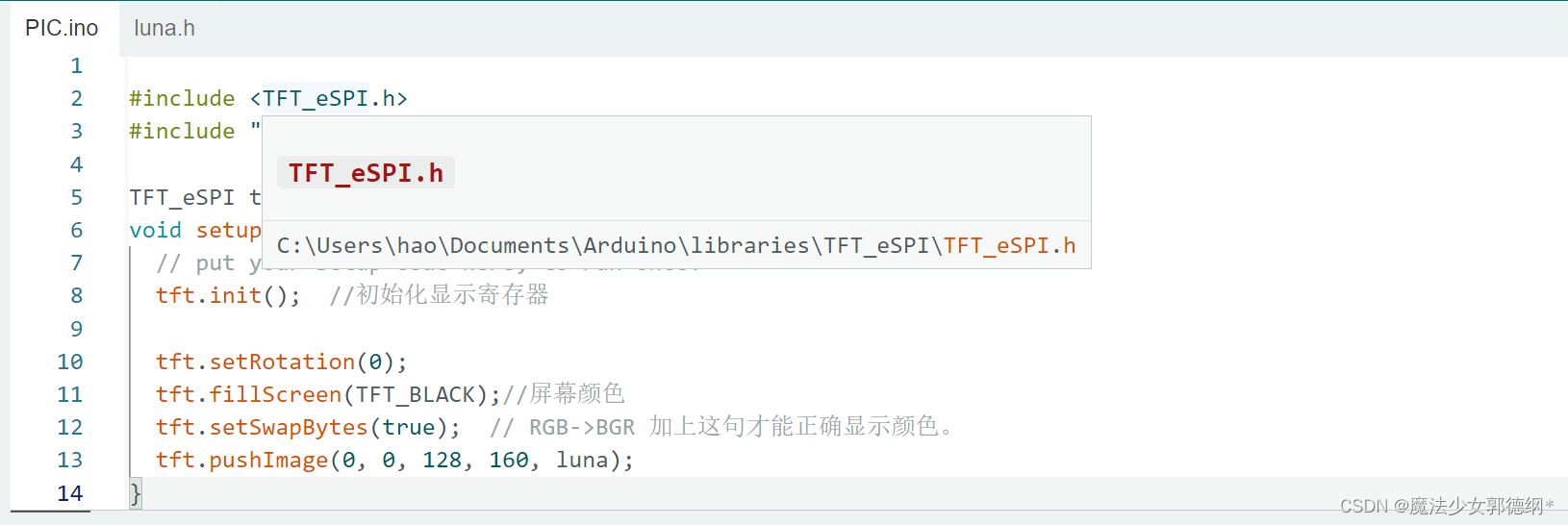

安装完成后将光标放在TFT库上会显示库的安装路径（或者自己知道路径）。按照路径找到user_setup.h 修改引脚定义

1.引脚定义

找到定义引脚这里，按照屏幕连线引脚选择（按照自己的接线设置）

#define TFT_SCLK 13  //对应SCL
#define TFT_MOSI 12 // 对应SDA     In some display driver board, it might be written as
                                   "SDA" and so on.
#define TFT_RST  14  // 对应RES    Reset pin (could connect to Arduino RESET pin)
#define TFT_DC   26  // 对应DC     Data Command control pin
#define TFT_CS   27  // 对应CS     Chip select control pin
#define TFT_BL   25  // 对应BL     LED back-light

2.设置驱动

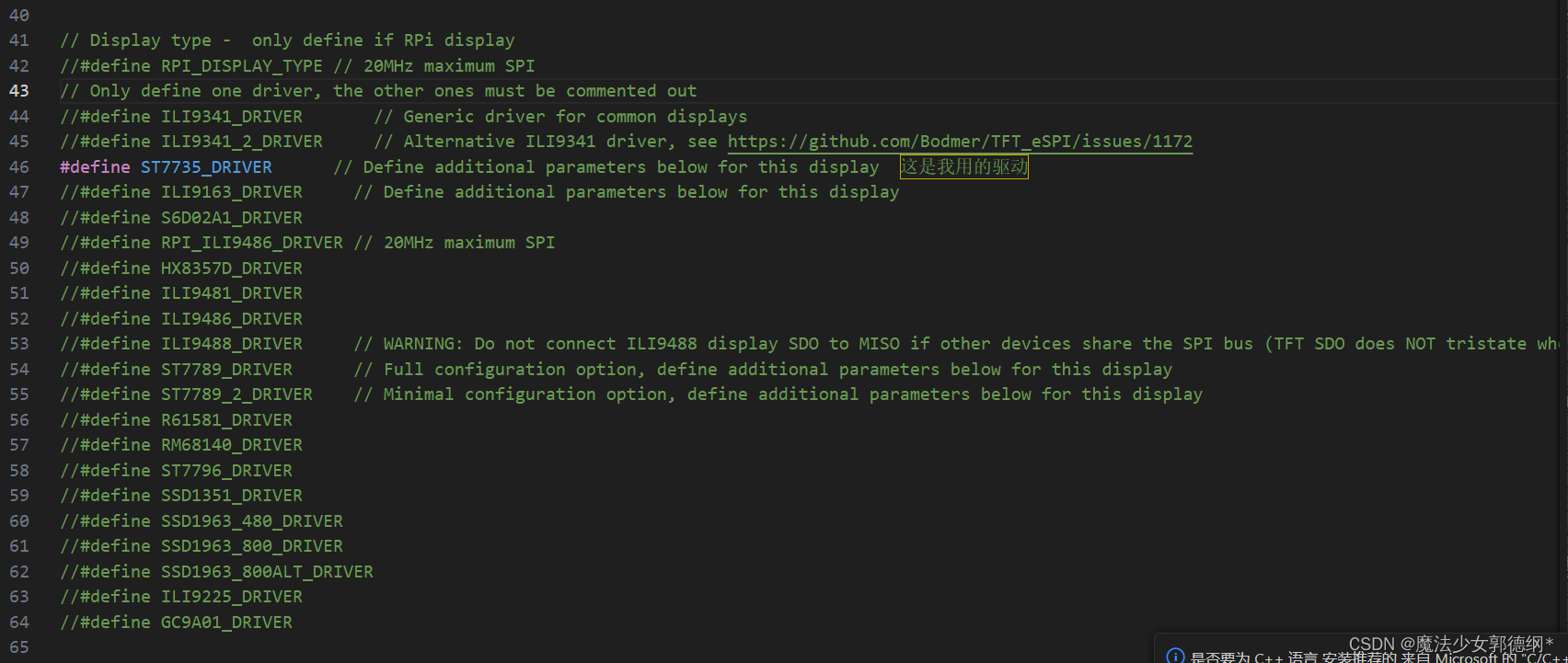

在同一文件下 找到如图设置驱动的部分，根据自己的屏幕选择对应驱动（一般会印在板子上，可以找卖家问或者查看说明书）

配置方法：把自己需要用的那一行前面的“//”删去即可，然后保证其他选择都在注释状态（也就是前面有//）

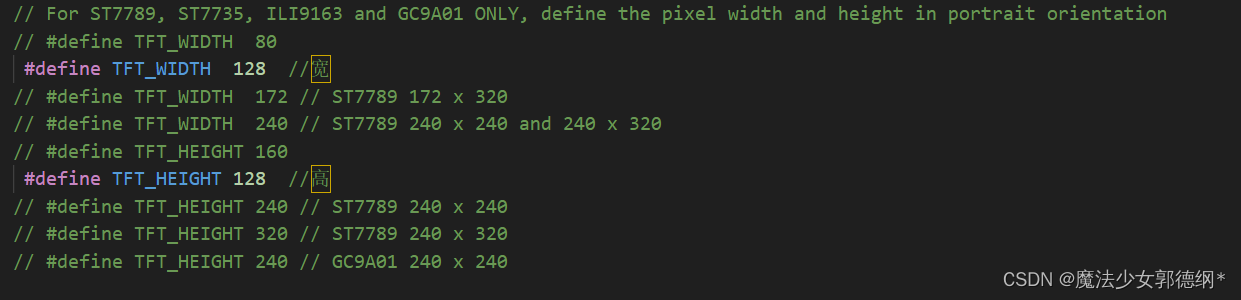

3.显示模式、分辨率

仍是在同一文件中，找到对应区域配置即可，大多数情况依旧可以在板子上直接找到，找不到的问卖家

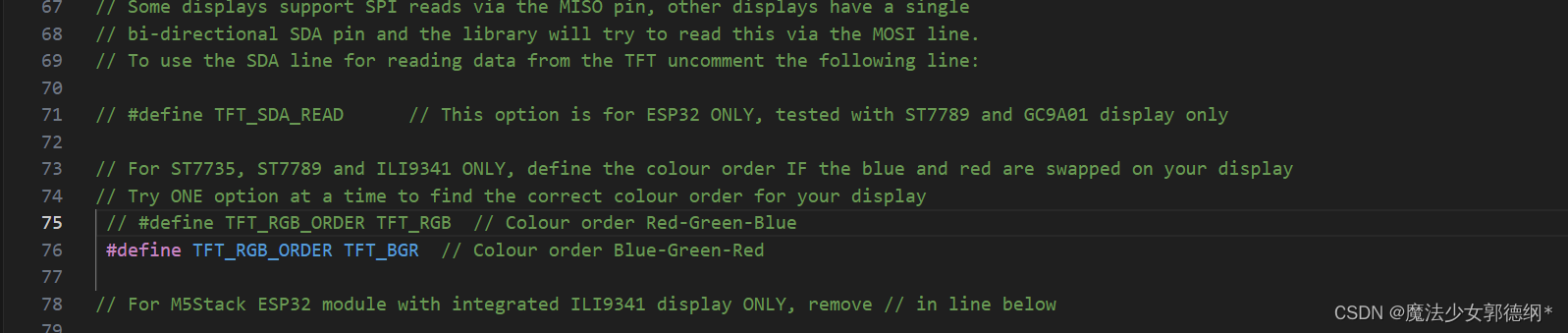

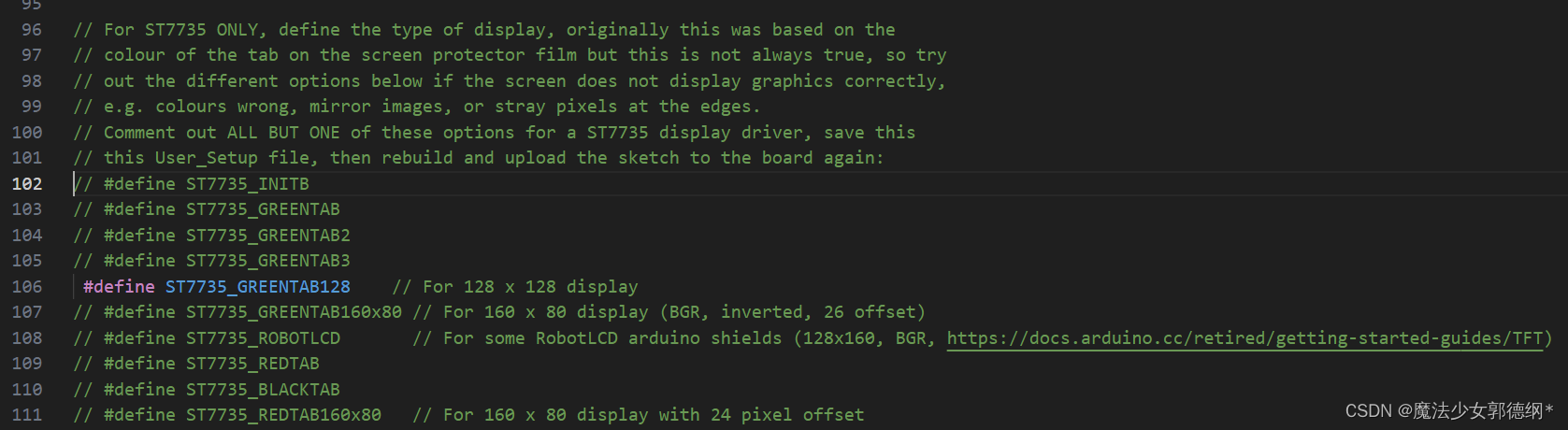

4.设定偏移修正

这一部分是为了解决屏幕会偏移的问题，可以根据后面的注释对应选择，没有对应的配置需要一个一个试（但大多时候不会出现偏移，默认即可）

5.设置坐标偏移量：有时显示内容很不幸的移出屏幕，一种可能是4.的偏移修正没有正确配置，其次要通过设置坐标偏移量来人为校正了，以st7735为例：打开

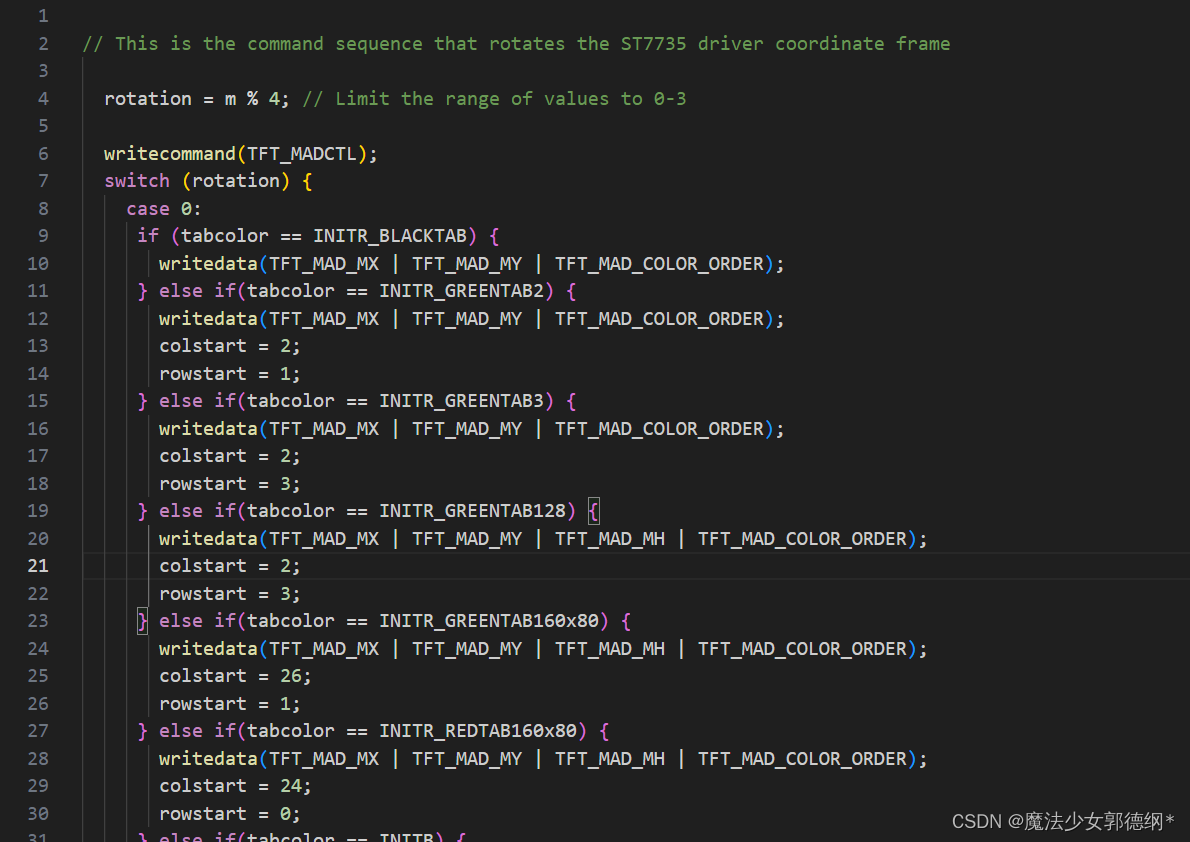

TFT_espi——TFT-drivers——st7735_rotation.h 设置横纵坐标偏移量

打开会看到case0、1、2、3，这是对应四个方向的显示，对每个方向的显示要做独立的调整。

比如case 0（竖向正向显示），包含很多个else if，这部分对应4.中的偏移修正，也就是说对每一种偏移修正选择都要人工设置偏移量，这在我们确定选择哪一个时十分轻松，因为只需要设置一种，但当我们不确定选用哪一种偏移修正时，一个个去试极为痛苦（）

在我们要调整的if大括号里，colstart表示横向偏移，正值往右、上 rowstart对应纵向偏移（正值往右、上），一个单位代表一个像素点。大家仔细看自己的TFT屏幕可以看到他是一个个像素点组成的，这时移动几个像素点就十分考验眼力和耐心

三、测试总结

到这里我们的配置工作已经完成了，接下来就是运行程序看看是否正常显示，已经做一些精校工作。实例代码：

#include <TFT_eSPI.h>  // 引入 TFT_eSPI 库

TFT_eSPI tft;  // 创建 TFT_eSPI 对象

void setup() {
  tft.init();  // 初始化 TFT 屏幕
  tft.setRotation(0);           // 调整屏幕方向，根据需要选择合适的值（0、1、2、3）
  tft.fillScreen(TFT_BLACK);    // 设置屏幕背景颜色为黑色
  tft.setTextSize(1);           // 设置文本大小
  tft.setTextColor(TFT_WHITE);  // 设置文本颜色为白色
}

void loop() {
  tft.fillScreen(TFT_BLACK);  // 清空屏幕，将屏幕填充为黑色

  // 绘制不同图形

  // 绘制一个像素点，参数：x 坐标，y 坐标，颜色
  tft.drawPixel(5, 5, TFT_RED);

  // 绘制一条直线，参数：起点的 x 坐标，起点的 y 坐标，终点的 x 坐标，终点的 y 坐标，颜色
  tft.drawLine(10, 20, 60, 20, TFT_GREEN);

  // 第一行：矩形
  // 绘制一个矩形边框，参数：左上角的 x 坐标，左上角的 y 坐标，矩形的宽度，矩形的高度，颜色
  tft.drawRect(10, 40, 15, 10, TFT_BLUE);
  // 绘制一个矩形填充，参数：左上角的 x 坐标，左上角的 y 坐标，矩形的宽度，矩形的高度，颜色
  tft.fillRect(10, 40, 15, 10, TFT_YELLOW);

  // 第二行：圆形
  // 绘制一个圆形边框，参数：圆心的 x 坐标，圆心的 y 坐标，圆的半径，颜色
  tft.drawCircle(65, 35, 7, TFT_MAGENTA);
  // 绘制一个圆形填充，参数：圆心的 x 坐标，圆心的 y 坐标，圆的半径，颜色
  tft.fillCircle(85, 35, 7, TFT_CYAN);

  // 第三行：三角形
  // 绘制一个三角形边框，参数：三个顶点的 x 坐标，三个顶点的 y 坐标，颜色
  tft.drawTriangle(75, 80, 85, 70, 85, 80, TFT_ORANGE);
  // 绘制一个三角形填充，参数：三个顶点的 x 坐标，三个顶点的 y 坐标，颜色
  tft.fillTriangle(105, 80, 115, 70, 115, 80, TFT_PURPLE);

  // 第四行：圆角矩形
  // 绘制一个圆角矩形边框，参数：左上角的 x 坐标，左上角的 y 坐标，矩形的宽度，矩形的高度，圆角的半径，颜色
  tft.drawRoundRect(10, 75, 20, 20, 5, TFT_PINK);
  // 绘制一个圆角矩形填充，参数：左上角的 x 坐标，左上角的 y 坐标，矩形的宽度，矩形的高度，圆角的半径，颜色
  tft.fillRoundRect(35, 75, 20, 20, 5, TFT_BLUE);

  // 显示文本
  tft.setCursor(10, 10);            // 设置文本光标位置，参数：x 坐标，y 坐标
  tft.println("Hello, I am Eva!");  // 打印文本，参数：文本内容

  delay(2000);  // 等待2秒钟
}

技巧：可以先把绘图代码全部注释掉，只把屏幕填充为纯色（当然不是黑色）来检查是否显示完整或者偏移

tft.fillScreen(TFT_WHITE);  //白色

四、补充带触摸功能的屏幕配置（以ILI9488的3.5寸屏幕为例）

与基础款相比，多了LED、T_CLK、T_CS、T_DO、T_DIN、T_IRQ、MISO这几个引脚，接下来一一将其配置。

首先板子上标的LED其实是我们之前的TFT_BL（LED back-light），用于控制背光强度，这里将它与正极相连设置为全亮度即可。

其余的T_CLK其实是触摸功能的SCK，T_DIN对应SDI(MOSI)，只需要将这两个引脚与对应接口连接即可，T_IRQ悬空即可，不用连接。

还剩下T_CS、T_DO引脚，这里对他们单独配置，定义MISO接到T_DO，TOUCH_CS接到T_CS，这里MISO不用接到屏幕的MISO（如果有的话）。

#define TFT_MISO 19
#define TFT_MOSI 23
#define TFT_SCLK 18
#define TFT_CS   15
#define TFT_DC    2
#define TFT_RST   4
#define TOUCH_CS 21

第二步打开 \Arduino\libraries\TFT_eSPI\User_Setup_Select.h,找到并取消注释

#include <User_Setups/Setup21_ILI9488.h>           // Setup file for ESP32 and ILI9488 SPI bus TFT

打开\Arduino\libraries\TFT_eSPI\User_Setups\Setup21_ILI9488.h，进行同样的引脚定义

接下来在ardunio运行一下实例程序，完美运行！

恭喜你已经完成了TFT屏幕配置，点亮了自己的TFT屏幕，接下来也许会出关于TFT屏幕学习的更多教程，显示图片，GIF，时间……做一个电子相册、小时钟、桌面小电视什么的
