1.8寸TFT屏幕的使用(一)——初始化、画点、颜色填充

一、引脚介绍

1.8寸TFT屏幕除去电源引脚还有6个引脚，分别为SCL、SDA、RST、DC、CS、BLK。

SCL：液晶屏SPI总线时钟信号

SDA：液晶屏SPI总线数据写信号

RST：液晶屏复位控制信号，为0则复位。

DC ：液晶屏数据/命令控制信号，1为数据，0为命令

CS ：液晶屏片选控制信号，0为片选开启

BLK：液晶屏背光控制信号，1为开启背光，0为关闭背光

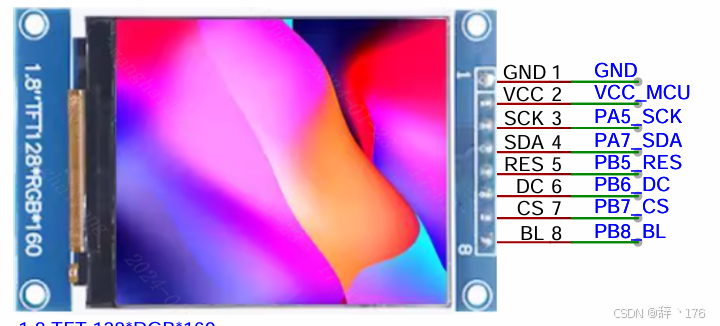

这里附上我的接线图：         由于1.8寸的TFT使用的是SPI的时序，但其好像又好像有不同，细看之下还是一样的。这里的SDA是液晶屏SPI总线数据写信号，是由主机控制的，是不是很熟悉，不就是SPI的MOSI么？其中SCK为时钟线引脚，那么唯一便是少了MISO（我们不需要读数据）。

二、 时序介绍

        由于没有MISO引脚，也就是我们根本用不到读，所以就没有读时序。上图便是其写时序了，SDA在SCL的上升沿采样（高位先行），在SCL低电平数据变化；初始时SCL为低电平，第一个边沿采样，也就是（CPOL = 0、CPHA = 0）不就是相当于舍弃了读数据的SPI的模式0么？对于SPI时序这里就不作介绍了，可以参考我的文章：协议篇之SPI通信（软件篇）

2.1 SPI引脚初始化

2.1.1 引脚的定义：

        (DC是控制写的是数据还是命令的，正常的SPI是先发寄存器在发要写的数据，这里直接用这个线代替)

#define TFT_MOSI_PORT       GPIOA
#define TFT_MOSI_PIN        GPIO_Pin_7
#define TFT_SCK_PORT        GPIOA
#define TFT_SCK_PIN         GPIO_Pin_5
#define TFT_NSS_PORT        GPIOB
#define TFT_NSS_PIN         GPIO_Pin_7
#define TFT_DC_PORT         GPIOB
#define TFT_DC_PIN          GPIO_Pin_6

#define TFT_MOSI(x)  TFT_MOSI_PORT->BSRR = TFT_MOSI_PIN<<(16*(!x))
#define TFT_SCK(x)   TFT_SCK_PORT->BSRR = TFT_SCK_PIN<<(16*(!x))
#define TFT_NSS(x)   TFT_NSS_PORT->BSRR = TFT_NSS_PIN<<(16*(!x))
#define TFT_DC(x)    TFT_DC_PORT->BSRR = TFT_DC_PIN<<(16*(!x))

2.1.2 引脚初始化

由于这些全是由主机控制的，所以全初始化为推挽输出模式：

void lcd_spi_init(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;//定义一个GPIO_InitTypeDef类型的结构体
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE
