解析MFRC522封装代码

代码和在我之前的文章：MFRC522的使用-CSDN博客

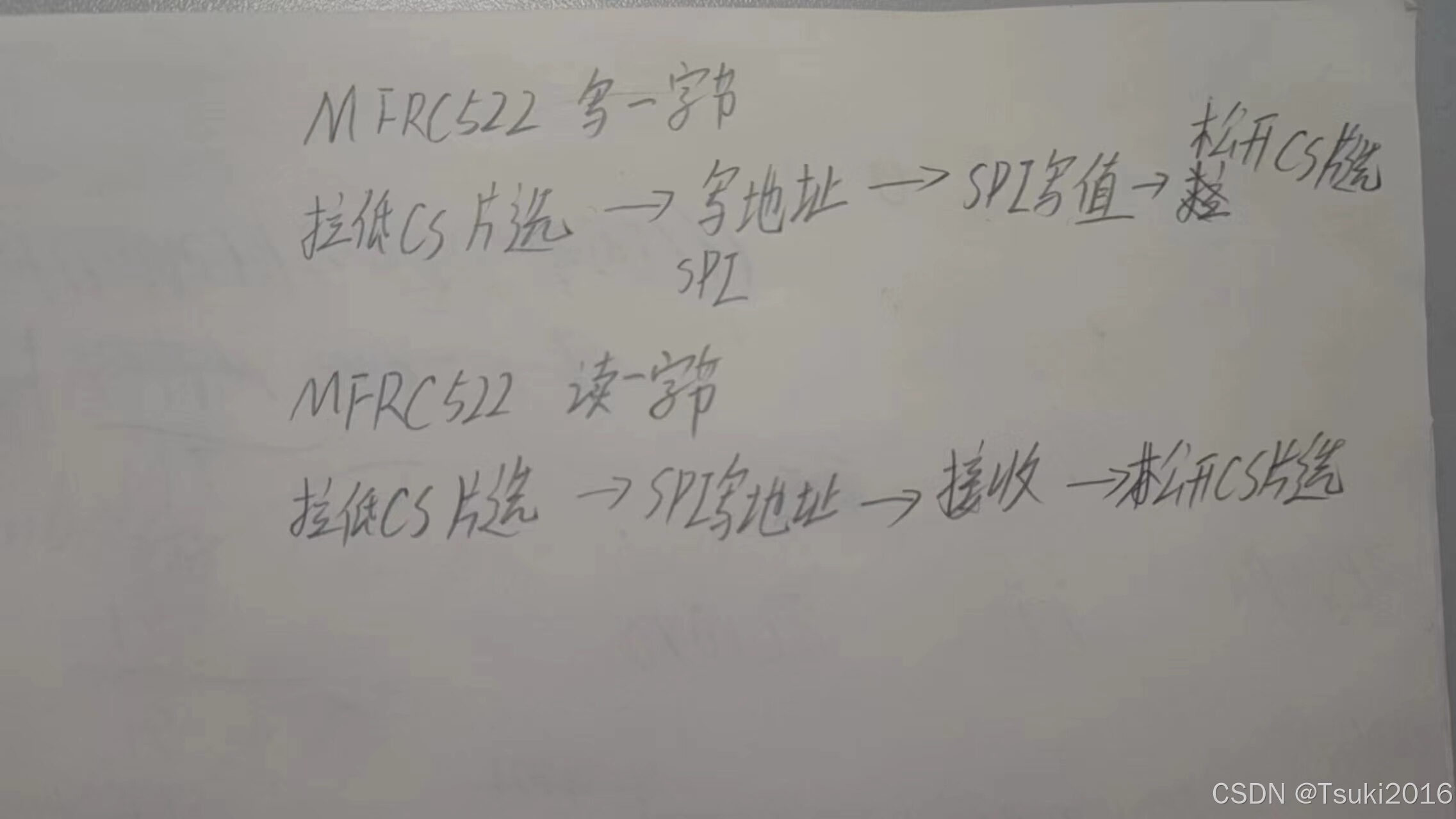

一、读写MFRC522一字节：

二、指定写寄存器某一位和清楚相应位：

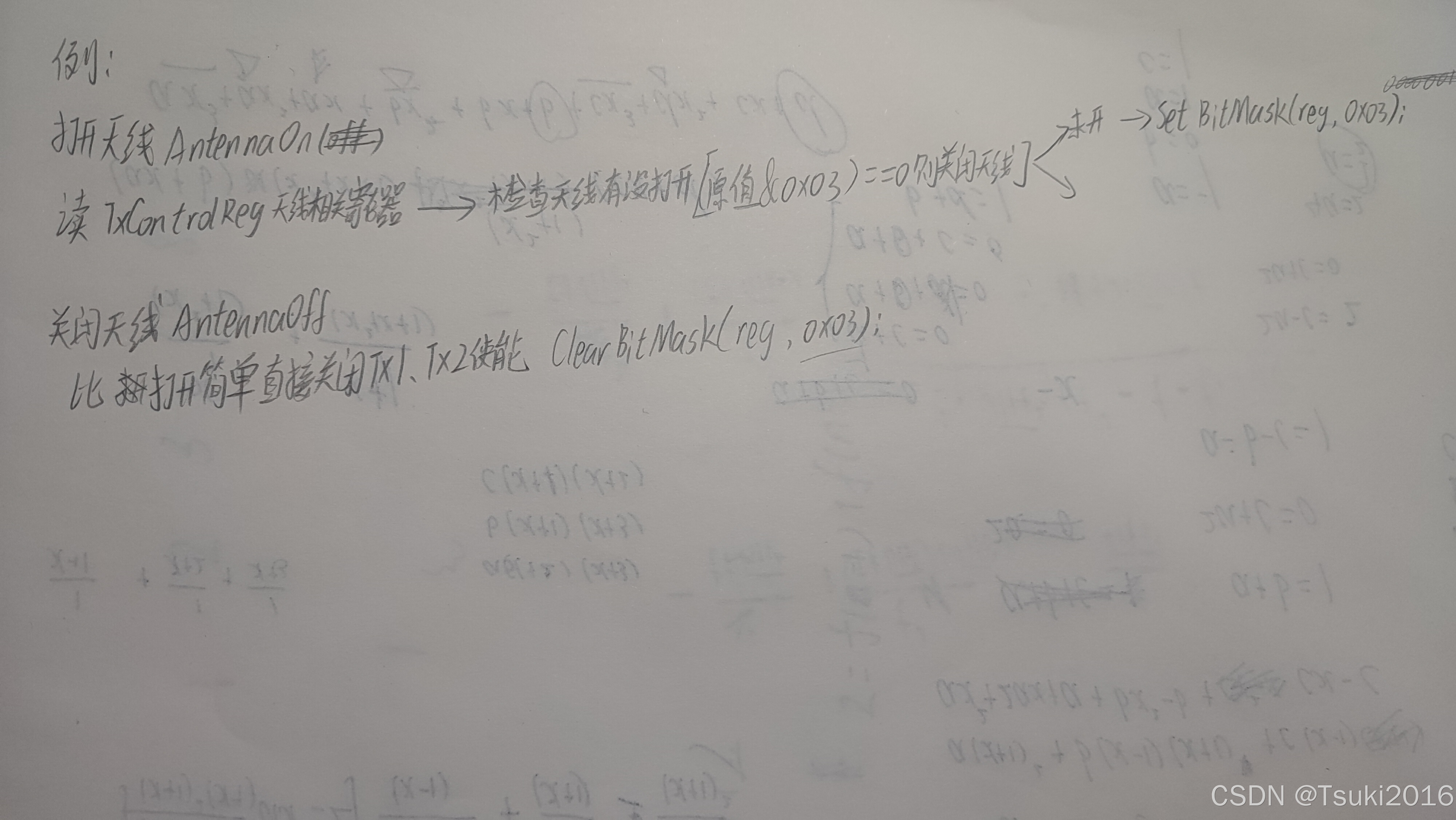

三、开启天线的代码解析：

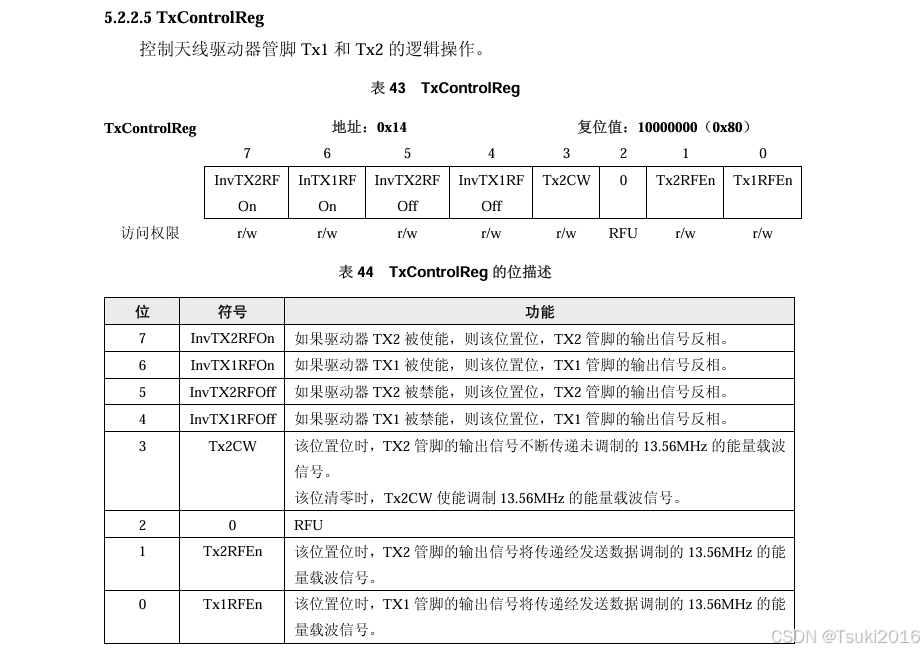

以下是MFRC522天线控制寄存器的相关位

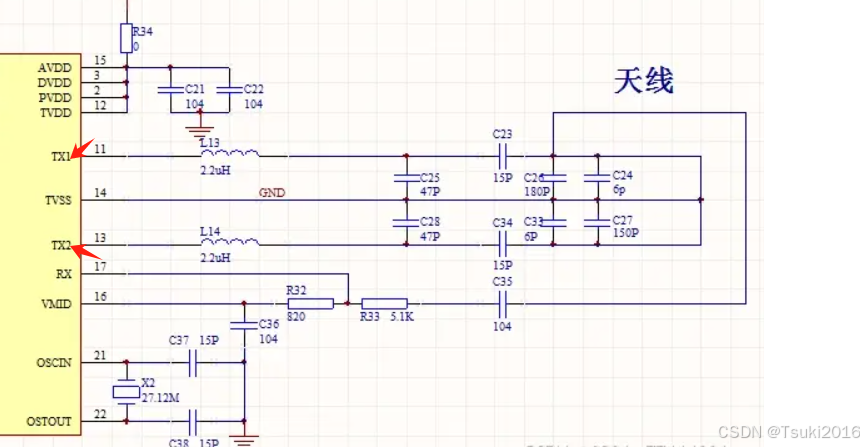

 以下是MFRC522天线的原理图结合上图可知，我们要想打开天线就要开启TX1和TX2输出高电平使能，计只要设置0和1位为1即可，即置入0X03；

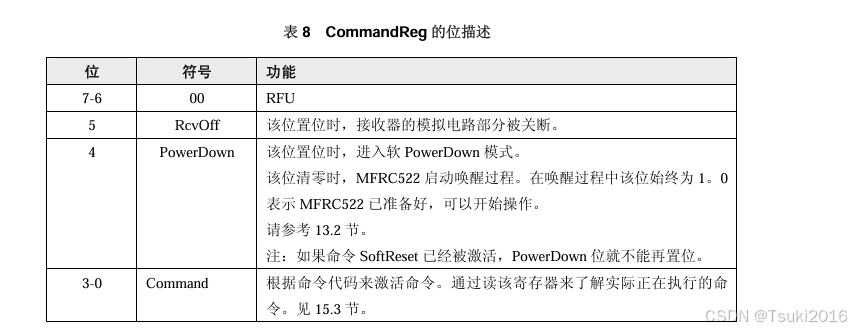

四、MFRC522复位代码解析：



 关于MFRC522模块功能设置初始化，自己看代码，注释已经很详细，可以配合MFRC522手册看

五、使用MFRC522的CRC计算代码解析

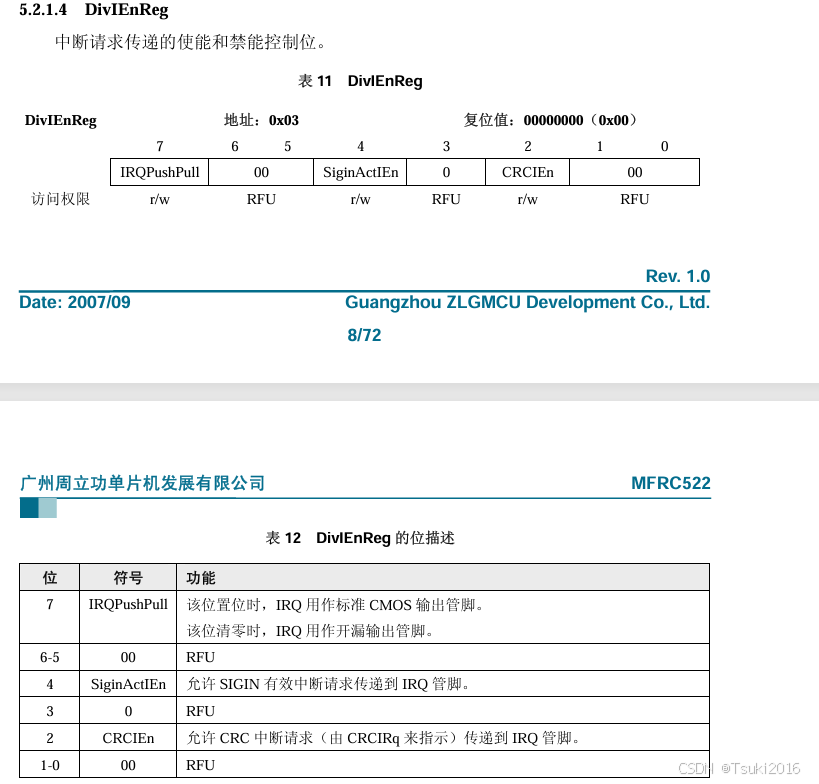

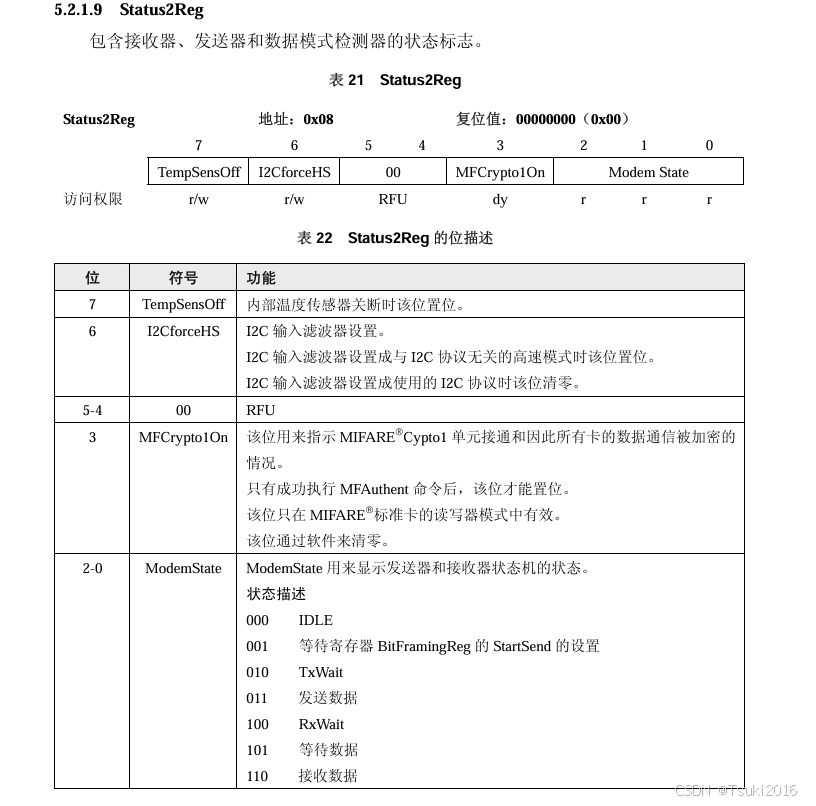

以上是涉及的寄存器：

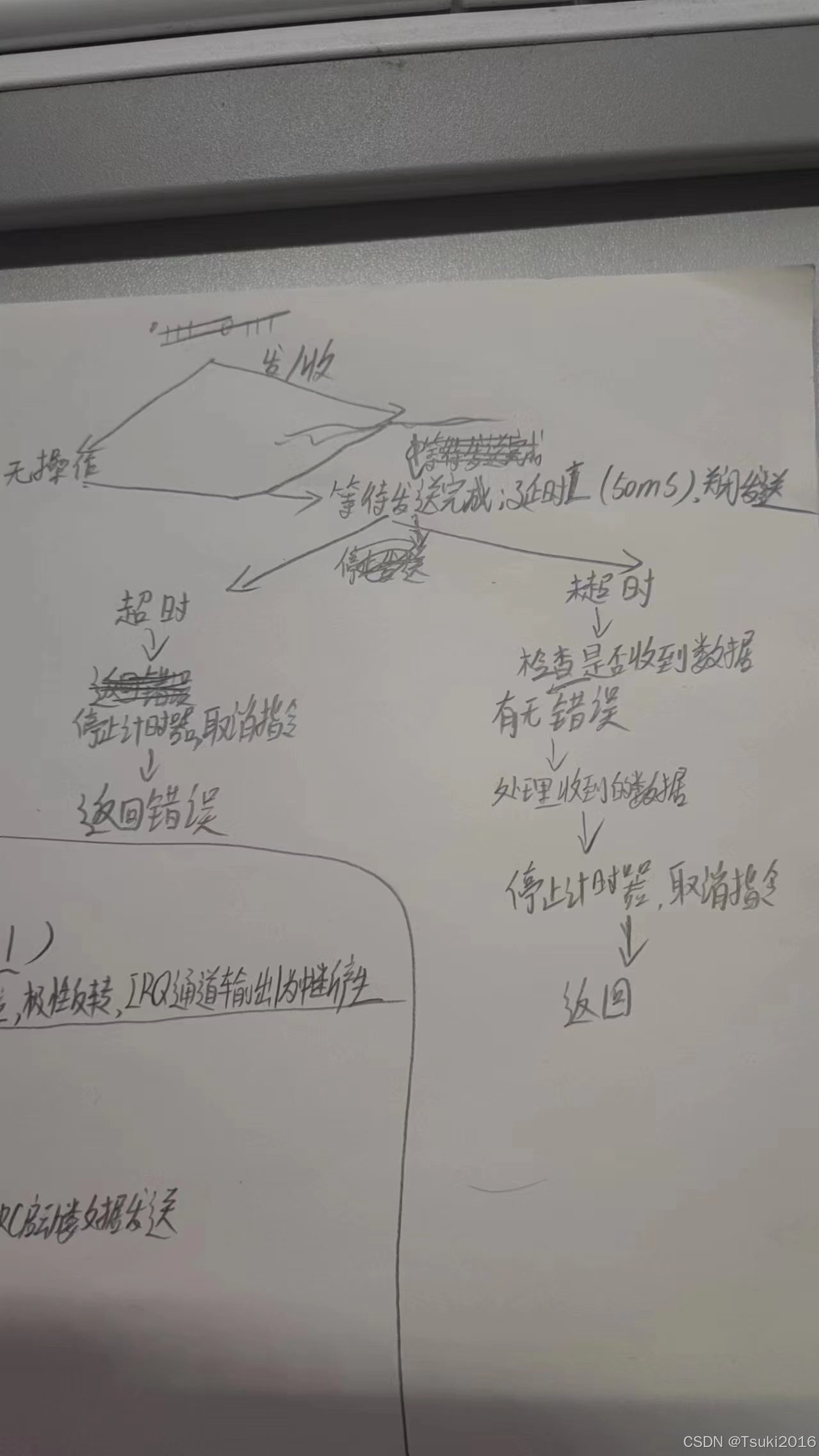

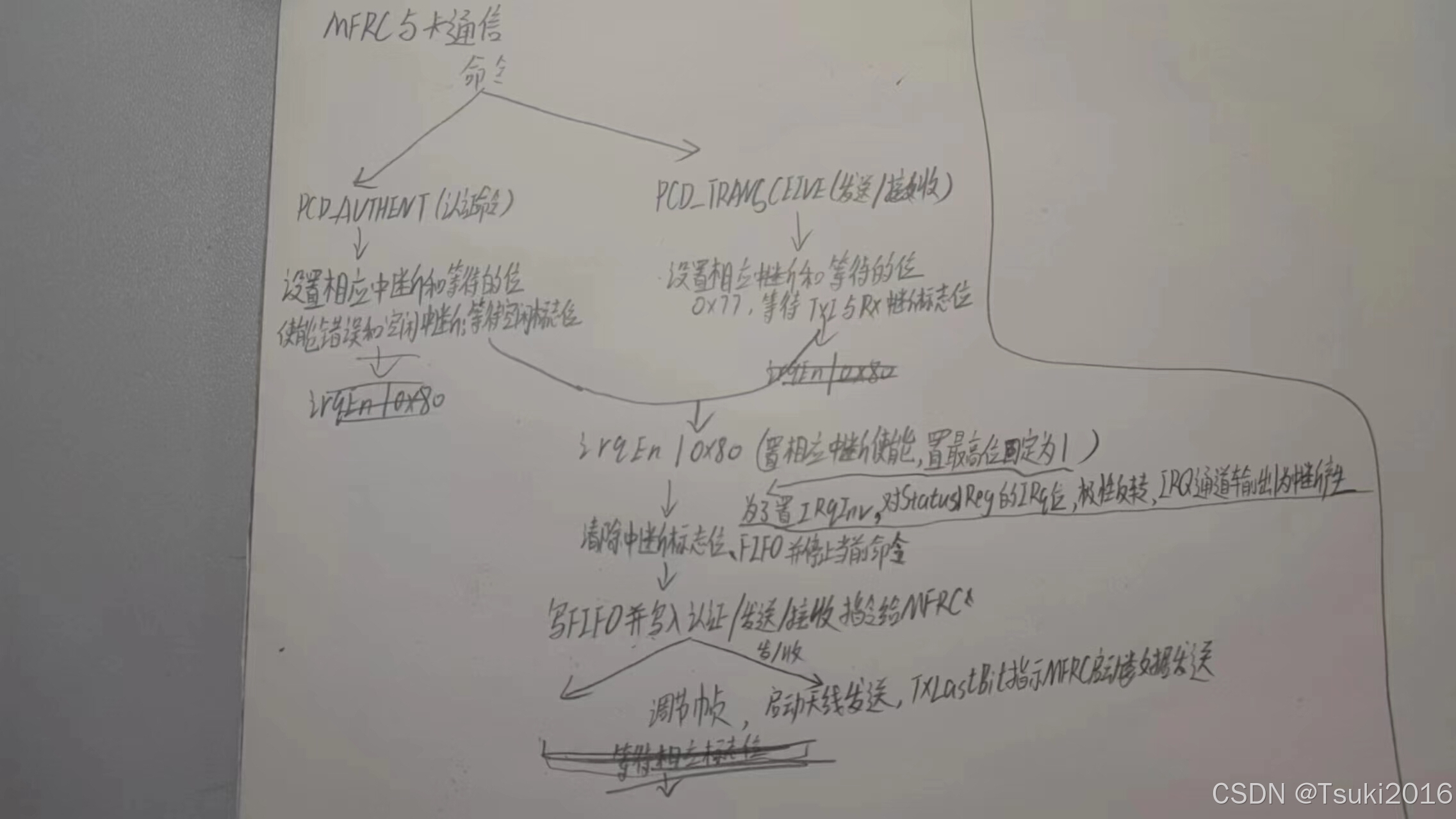

 六、MFRC522与卡之间通信

七、MFRC522 防止卡片冲突

 0x20 在反碰撞过程中的作用

0x20是一个固定的字节，通常作为反碰撞指令的一部分发送给IC卡。在MFRC522中，反碰撞的过程遵循的是ISO/IEC 14443标准，而0x20实际上是指示IC卡进入反碰撞模式的一部分。它通常作为开始反碰撞过程的标识符，其具体含义取决于ISO 14443的协议。

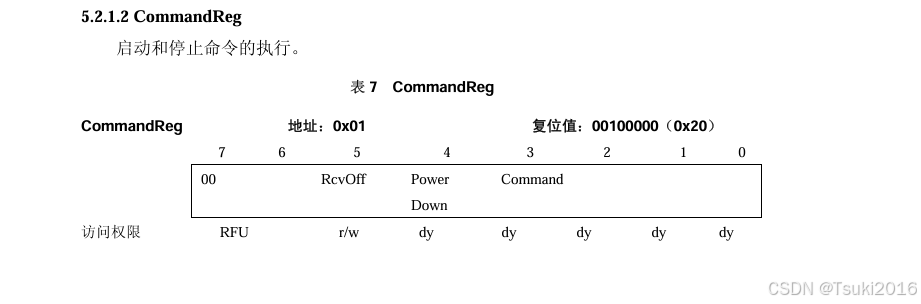

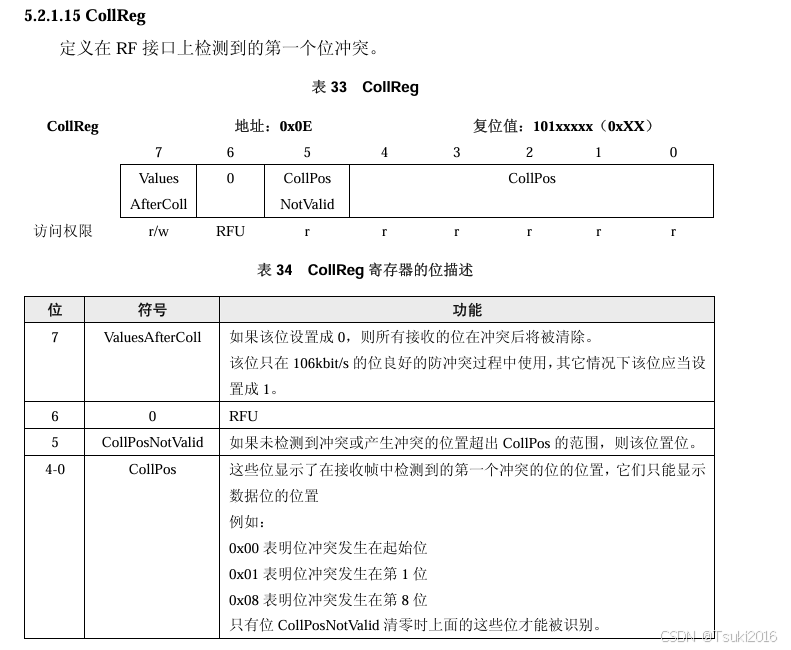

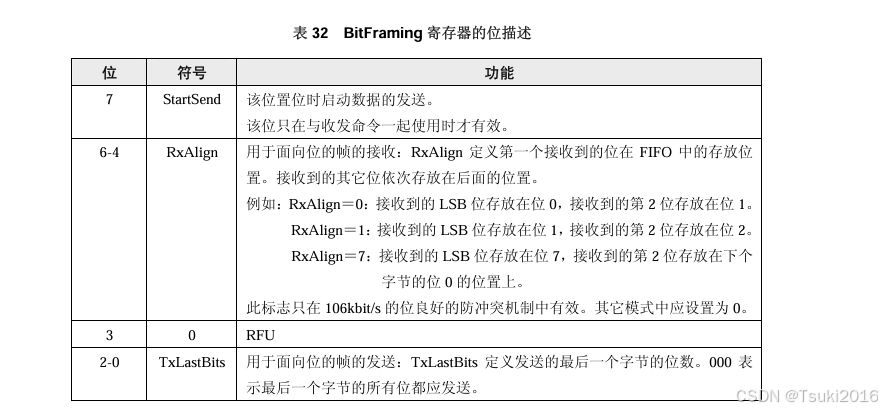

相应寄存器：







 注：代码中传入卡的值中第二位的设置由来，是根据ISO14443-3协议写的确认防冲撞类型，已经规定好了

    serNum[0] = PICC_ANTICOLL1;
    serNum[1] = 0x20;

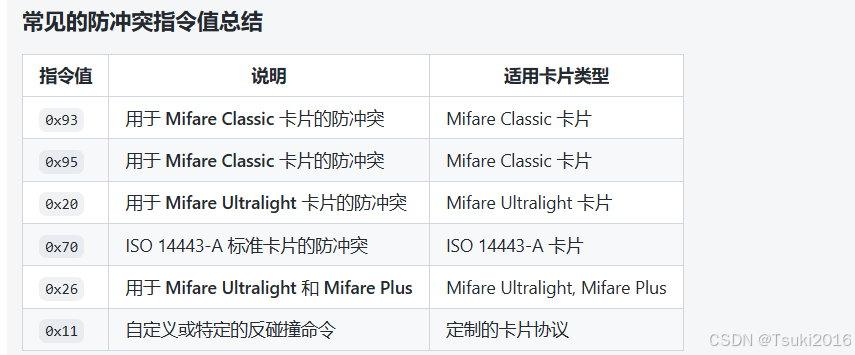

 以下是一些常见的，想知道自己去看看ISO协议

1. 0x93 (Mifare Classic 防冲突命令)

• 作用：用于 Mifare Classic 卡的防冲突。
• 解释：在防冲突过程中，MFRC522 模块会根据该指令值（0x93）与卡片进行通信，按照 ISO 14443-3 标准的防冲突算法（比如 Select）来获取卡片的 UID，并避免多个卡片同时响应。

2. 0x95 (防冲突命令)

• 作用：这是 Mifare Classic 卡片反碰撞过程中的另一个常用指令值。
• 解释：该指令常用于 MFRC522 模块在执行 反碰撞命令 时，让模块按照一定的反碰撞策略与卡片进行 UID 获取。

3. 0x20 (Mifare Ultralight 卡片防冲突)

• 作用：用于 Mifare Ultralight 卡片的反碰撞命令。
• 解释：在该模式下，MFRC522 模块采用不同的反碰撞协议与 Mifare Ultralight 卡片进行通信，以便正确获取 UID。0x20 是该过程中的常见指令值。

4. 0x70 (ISO14443-A 型防冲突命令)

• 作用：用于 Mifare 系列卡片（如 Mifare Classic）或 ISO 14443-A 标准卡片的防冲突。
• 解释：0x70 是防止多个卡片同时响应的常见指令，它帮助 MFRC522 识别和选择出一张卡片，进行后续的操作。

5. 0x26 (Mifare Ultralight 和 Mifare Plus 卡片)

• 作用：用于 Mifare Ultralight 和 Mifare Plus 卡片的防冲突。
• 解释：0x26 是 Mifare Ultralight 卡片反碰撞过程中的参数之一，用于模块识别这些卡片。

6. 0x11 (自定义防冲突命令，通常不常见)

• 作用：这是一个较少使用的指令，通常用于特定的 非标准 RFID 卡片，或者是定制的卡片协议。

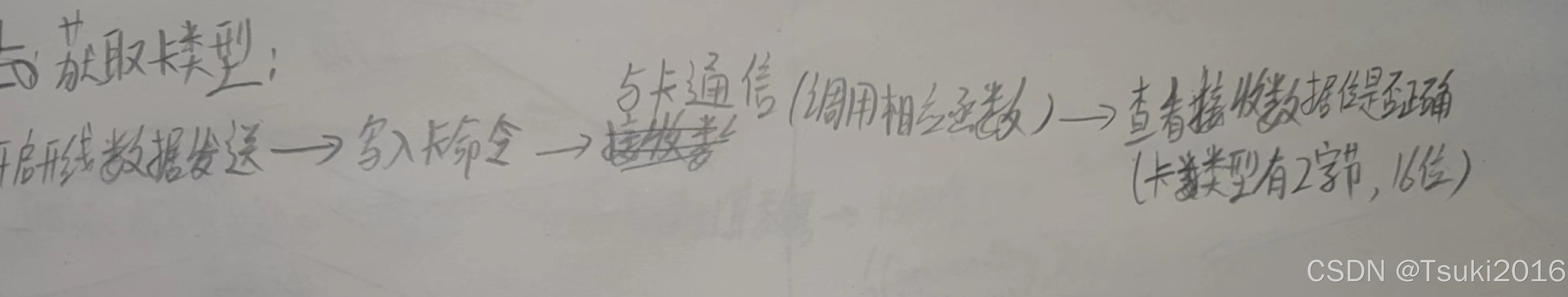

八、获取卡片类型

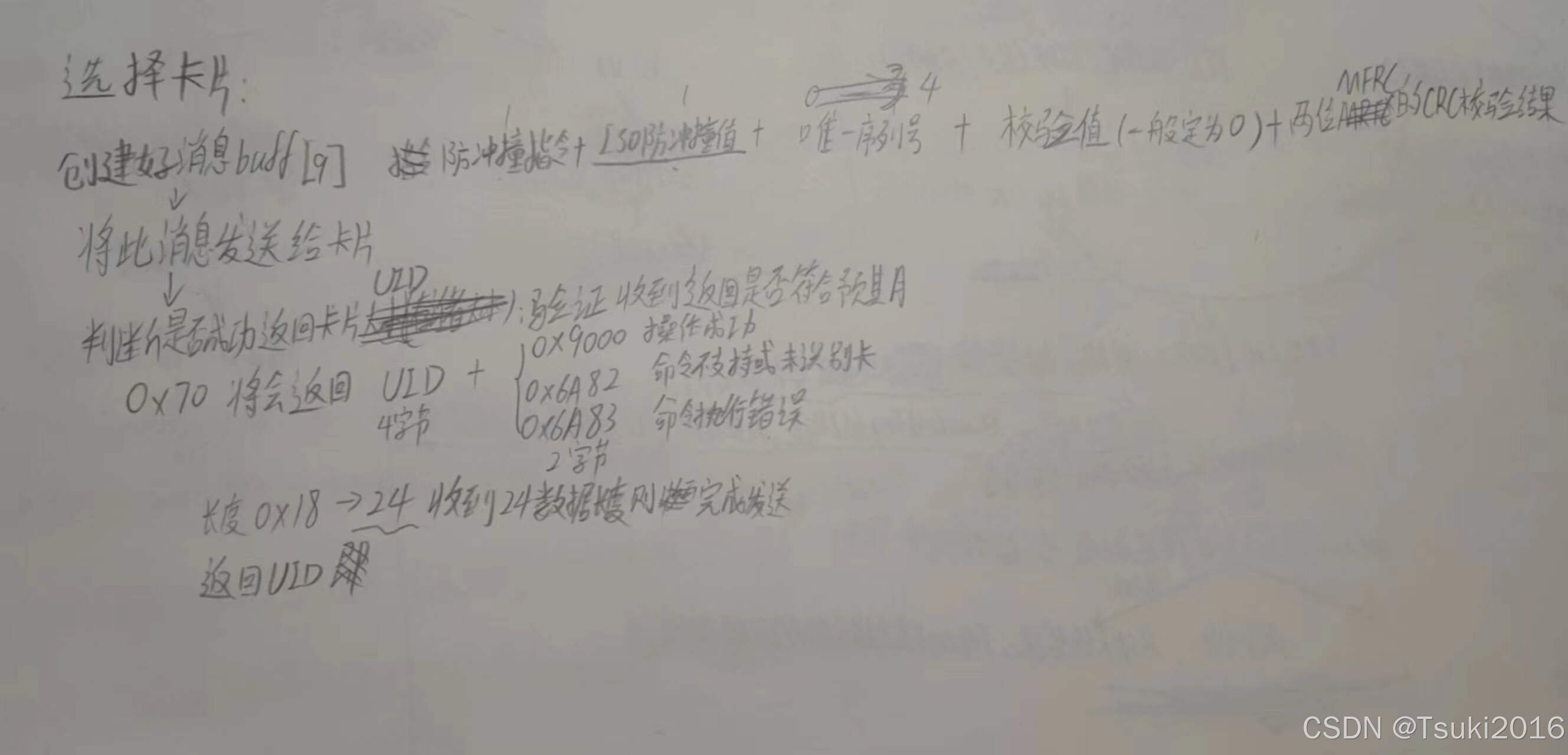

九、选择卡片

 十、认证卡片

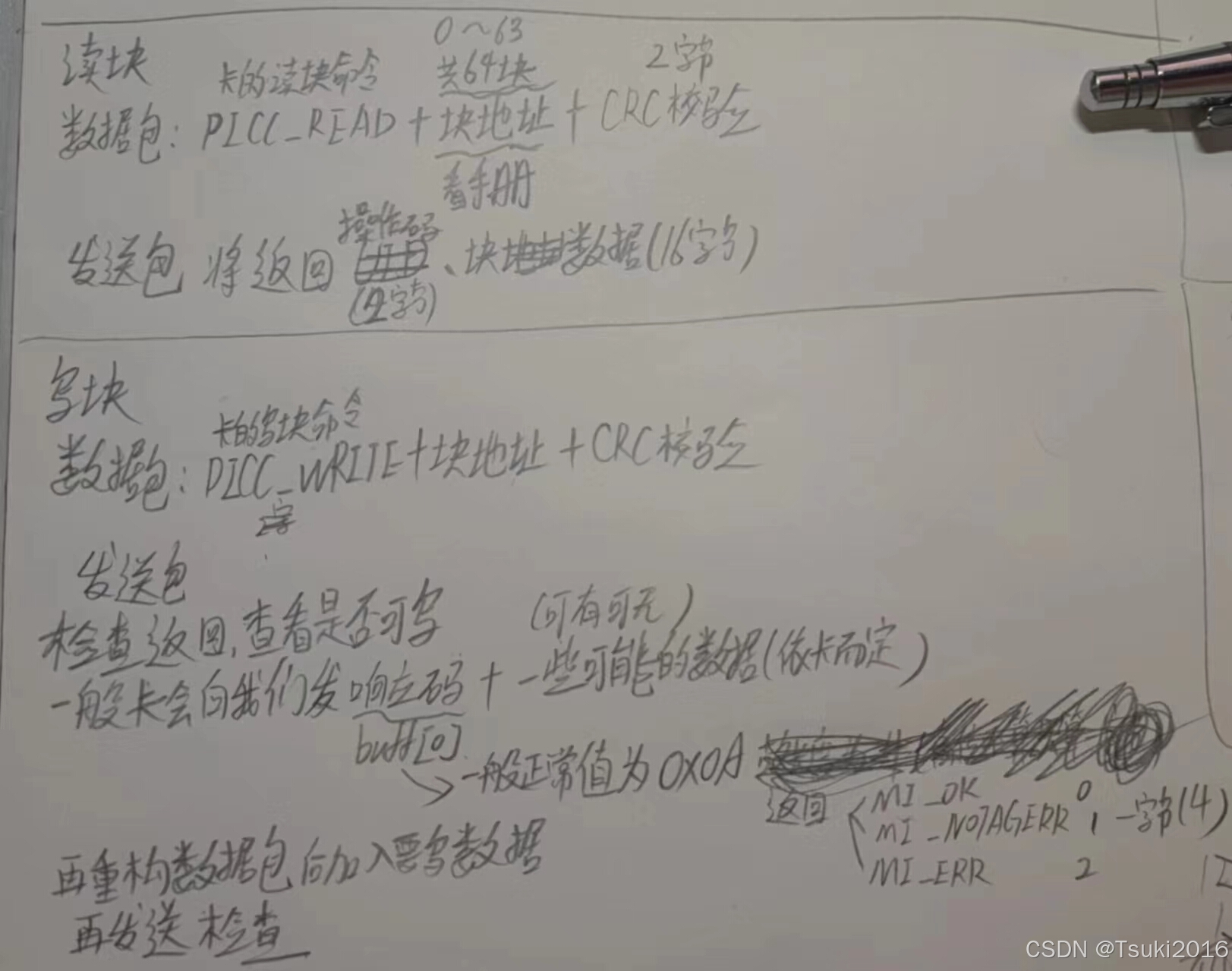

 十一、写/读块地址

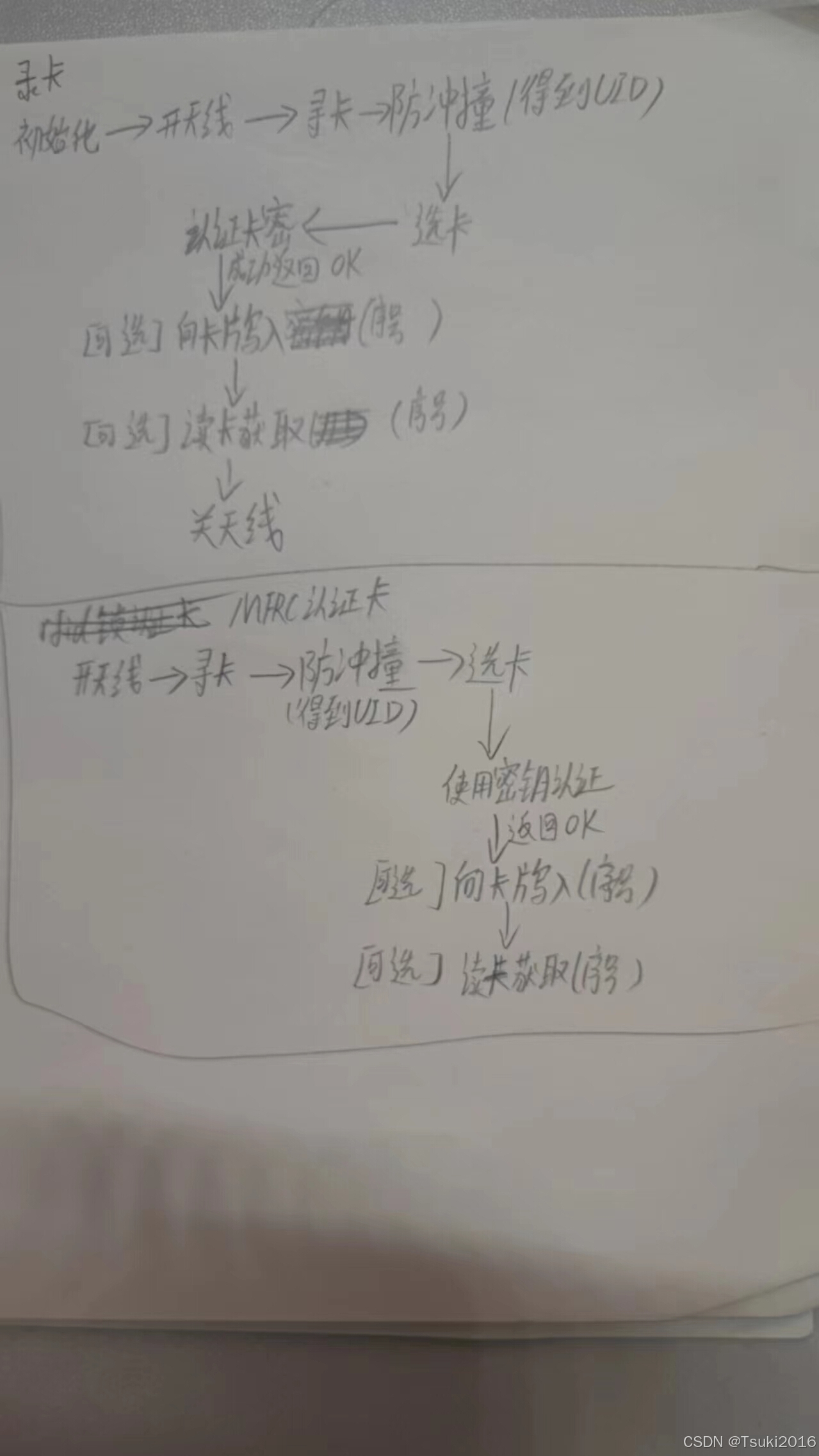

十二、录入卡片和MFRC锁认证
