【三相STATCOM】使用D-Q控制的三相STATCOM技术【三相VSI STATCOM为R-L负载提供无功功率】（Simulink实现）

💥💥💞💞欢迎来到本博客❤️❤️💥💥

🏆博主优势：🌞🌞🌞博客内容尽量做到思维缜密，逻辑清晰，为了方便读者。

⛳️座右铭：行百里者，半于九十。

📋📋📋本文目录如下：🎁🎁🎁

目录

💥1 概述

📚2 运行结果

🎉3 参考文献

🌈4 Simulink实现

---

💥1 概述

三相STATCOM逆变器使用正弦PWM驱动。正弦基准电压源使用PLL和谐波振荡器生成。闭环控制在同步参考系中实现。

负载的无功功率需求由STATCOM提供，仅从电网电源获取有功功率。

三相STATCOM（Static Synchronous Compensator）是一种用于电力系统中的无功功率补偿装置，可以通过控制电压幅值和相位角来实现对电网的无功功率补偿。

D-Q控制是一种常用的控制策略，用于控制三相STATCOM的运行。D-Q控制是基于旋转坐标系的控制方式，将三相信号转换为直流(D)和四象限(Q)信号。在D-Q坐标系中，可以方便地控制电压幅值和相位角。

对于三相VSI STATCOM来说，它通过逆变器将直流电能转换为交流电能，并通过调节输出电压大小和相位角来提供所需的无功功率。这种技术可以应用于R-L负载，即阻抗性负载和感性负载。

三相VSI STATCOM的工作原理是将直流电源连接到逆变器，逆变器将直流电能转换为交流电能。控制电路通过改变逆变器的开关状态来调节输出电压幅值和相位角，从而在R-L负载上提供所需的无功功率。

三相STATCOM技术可以有效地改善电力系统的功率因数，稳定电压，减少谐波等问题。它在电网的无功功率补偿和电压调节方面有着广泛的应用。

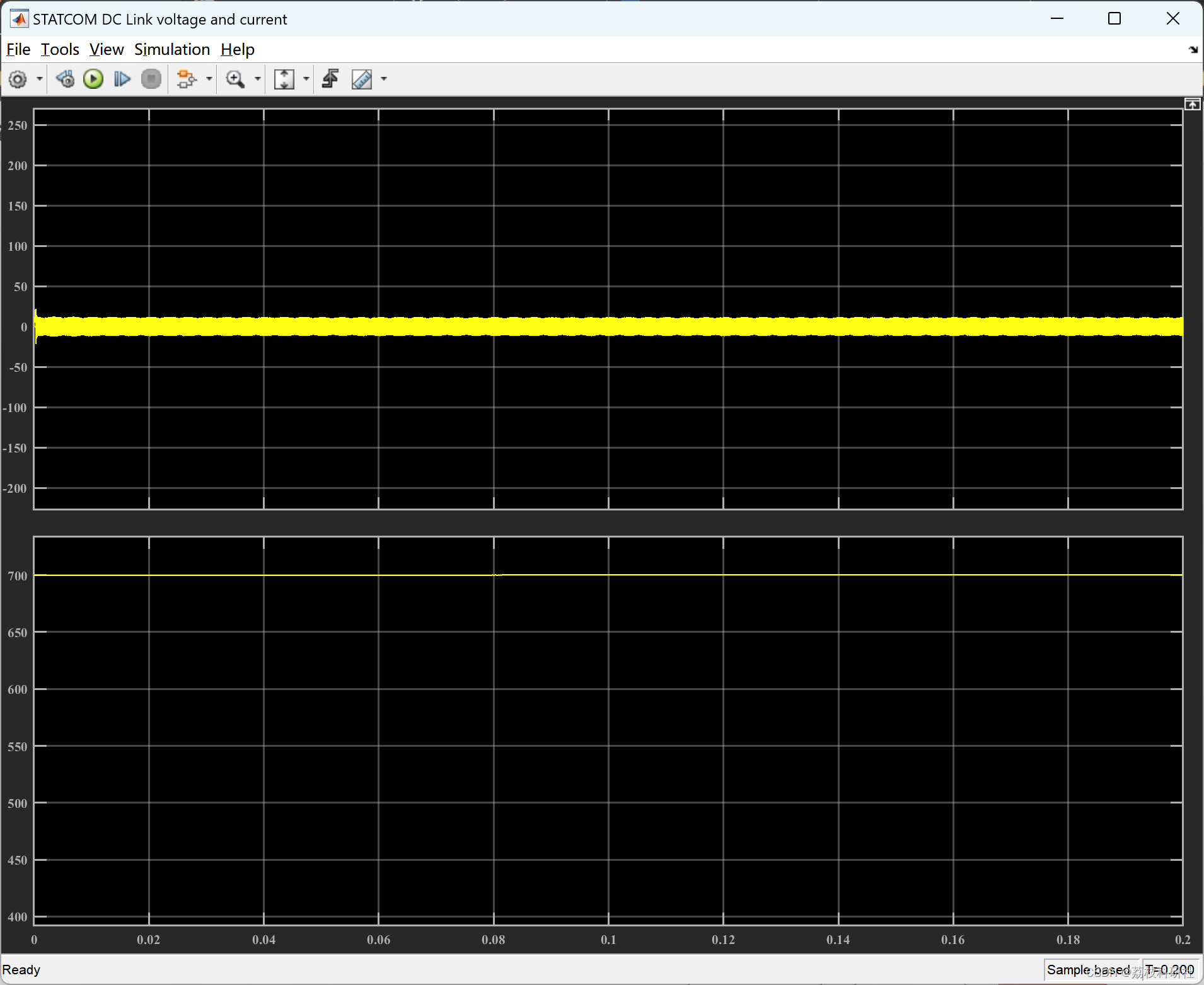

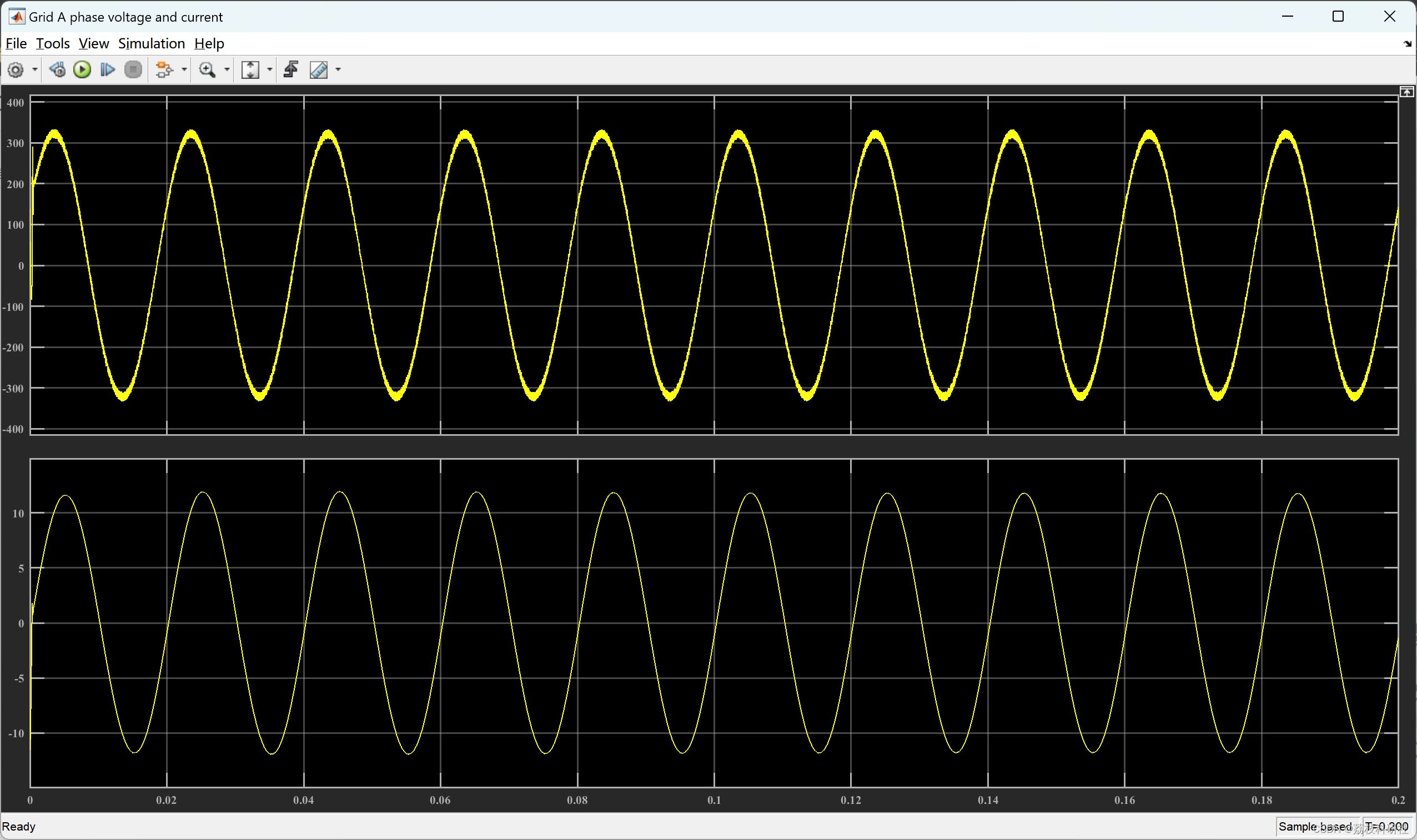

📚2 运行结果









🎉3 参考文献

部分理论来源于网络，如有侵权请联系删除。

[1]陆洲杰,吴光源,李俊波,李烁,冯梦婷.基于STATCOM与换相开关结合的三相不平衡治理方法[J].东北电力技术,2022,43(05):34-38.

[2]彭璐佳. 链式STATCOM在供电系统稳态无功补偿中的研究[D].上海工程技术大学,2019.DOI:10.27715/d.cnki.gshgj.2019.000260.

[3]刘小江,赵莉华,何宇航,赵茂林,李铭.基于STATCOM的配电网三相不平衡治理[J].四川电力技术,2018,41(03):82-87.DOI:10.16527/j.cnki.cn51-1315/tm.2018.03.017.

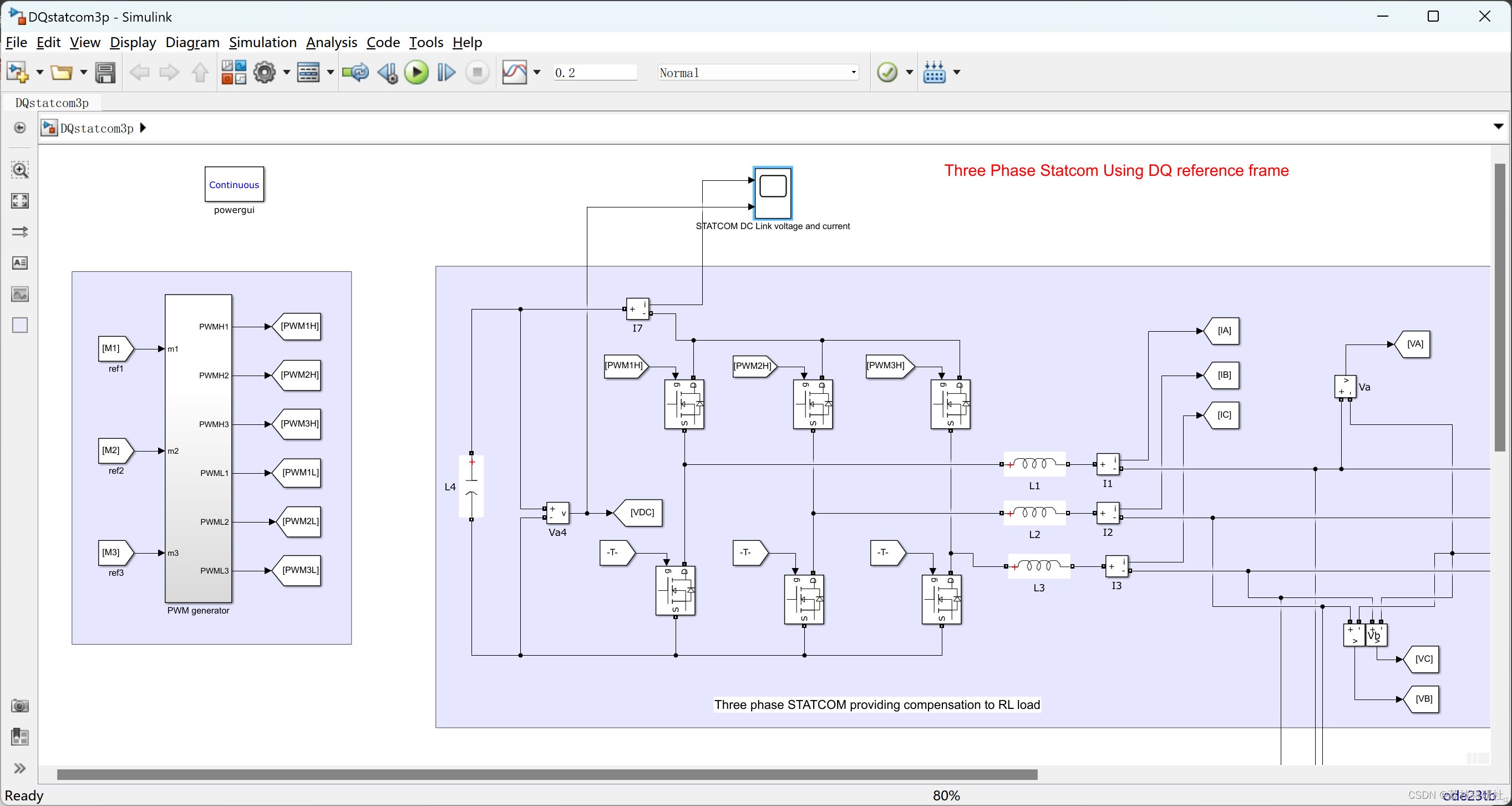

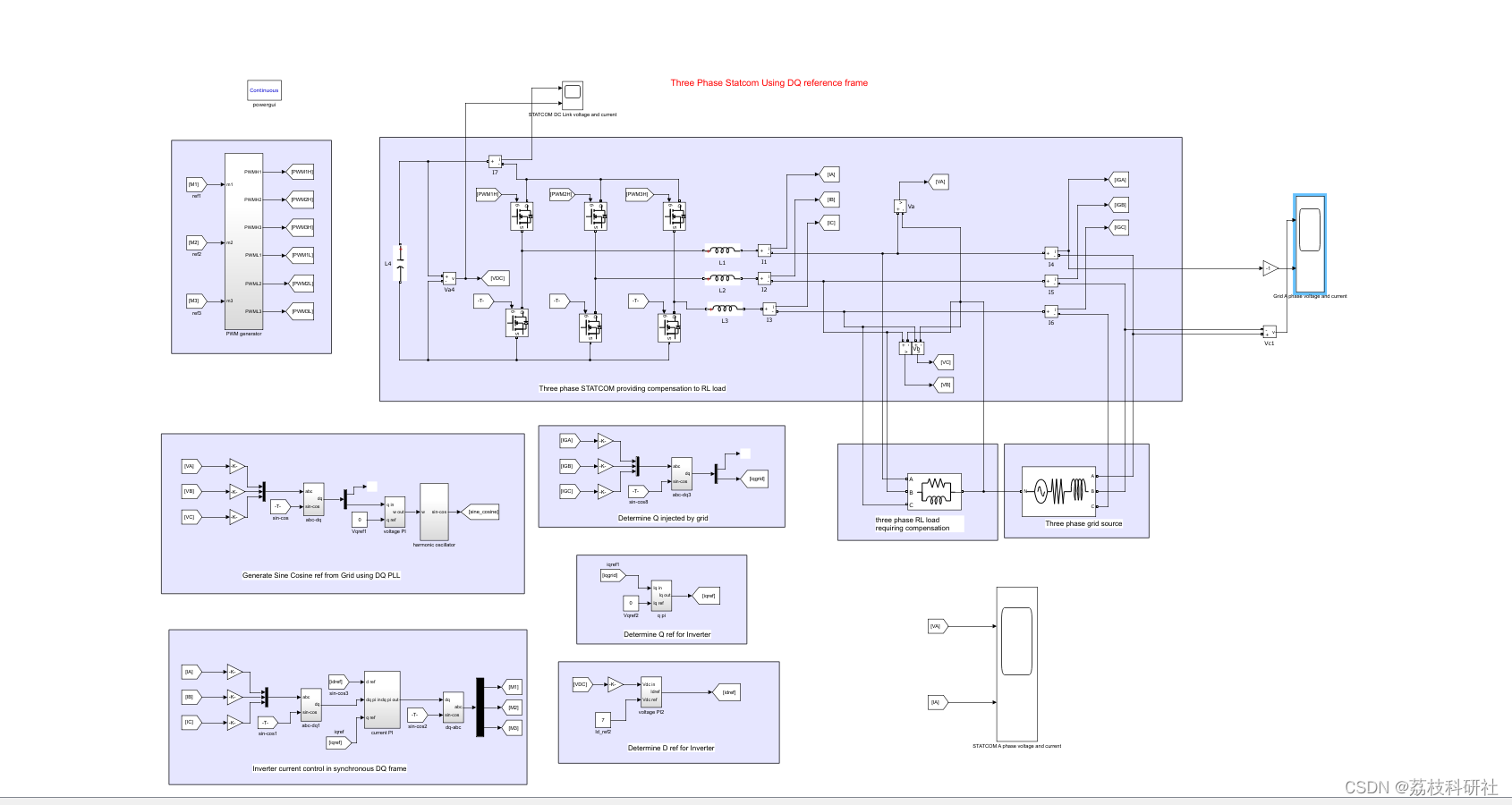

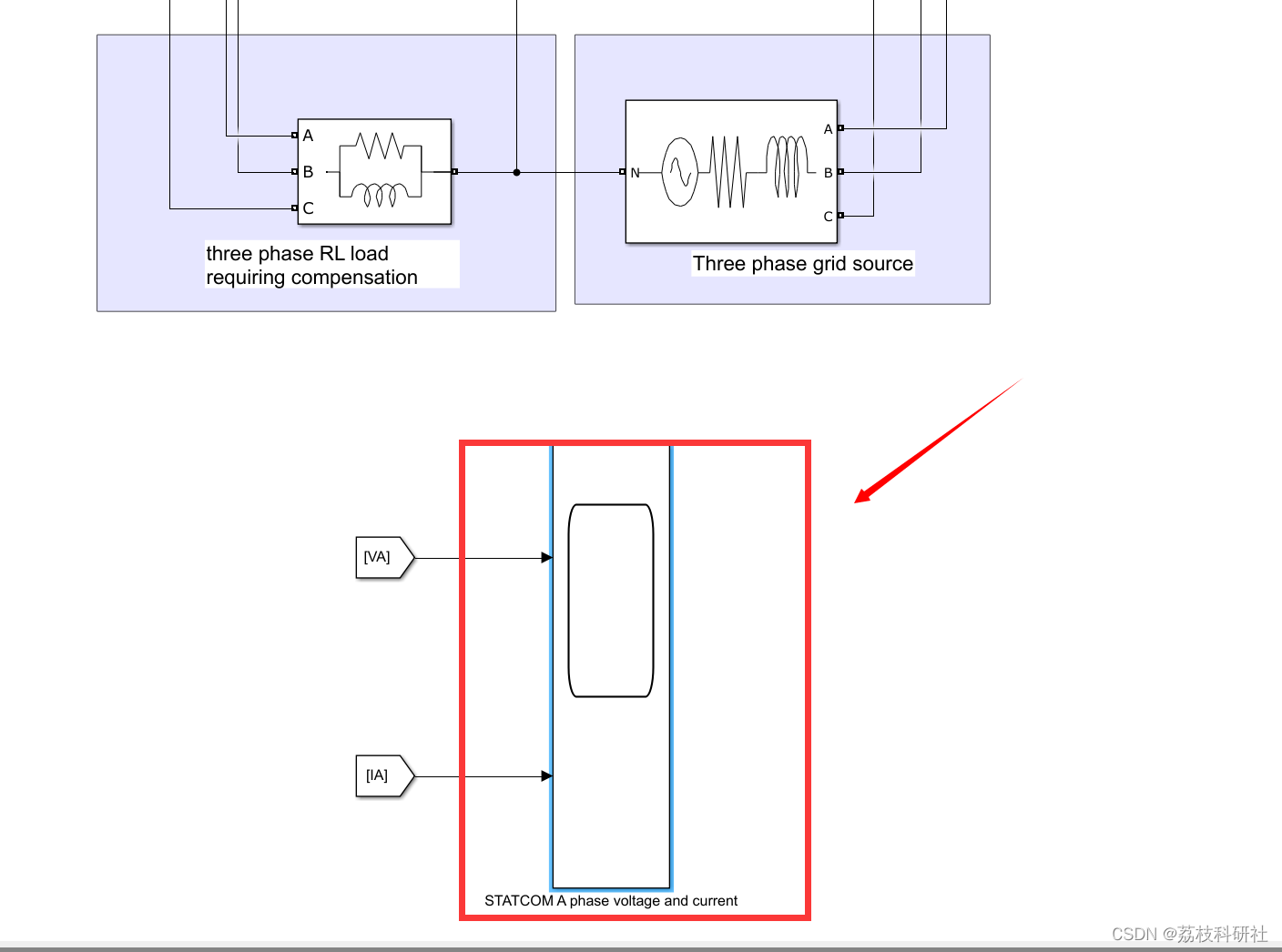

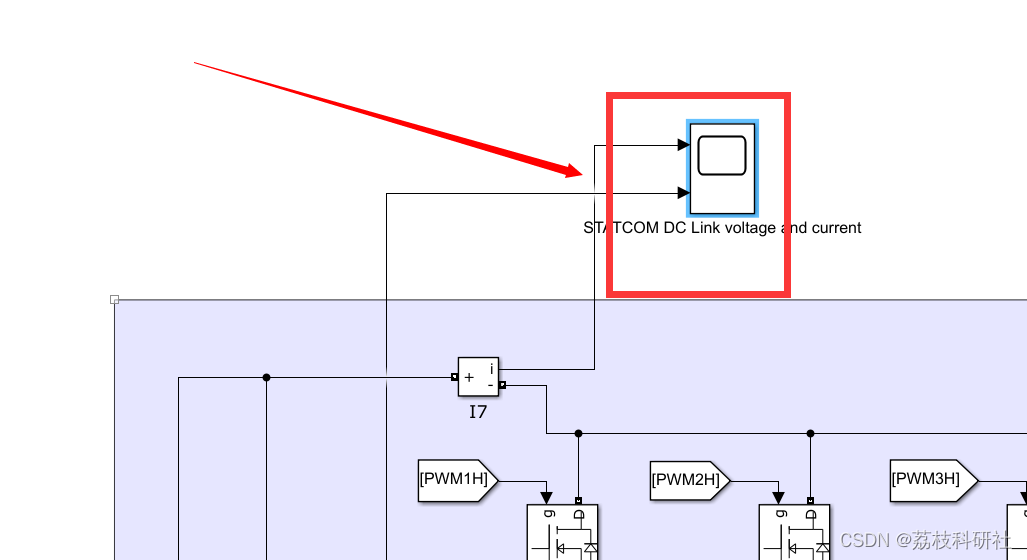

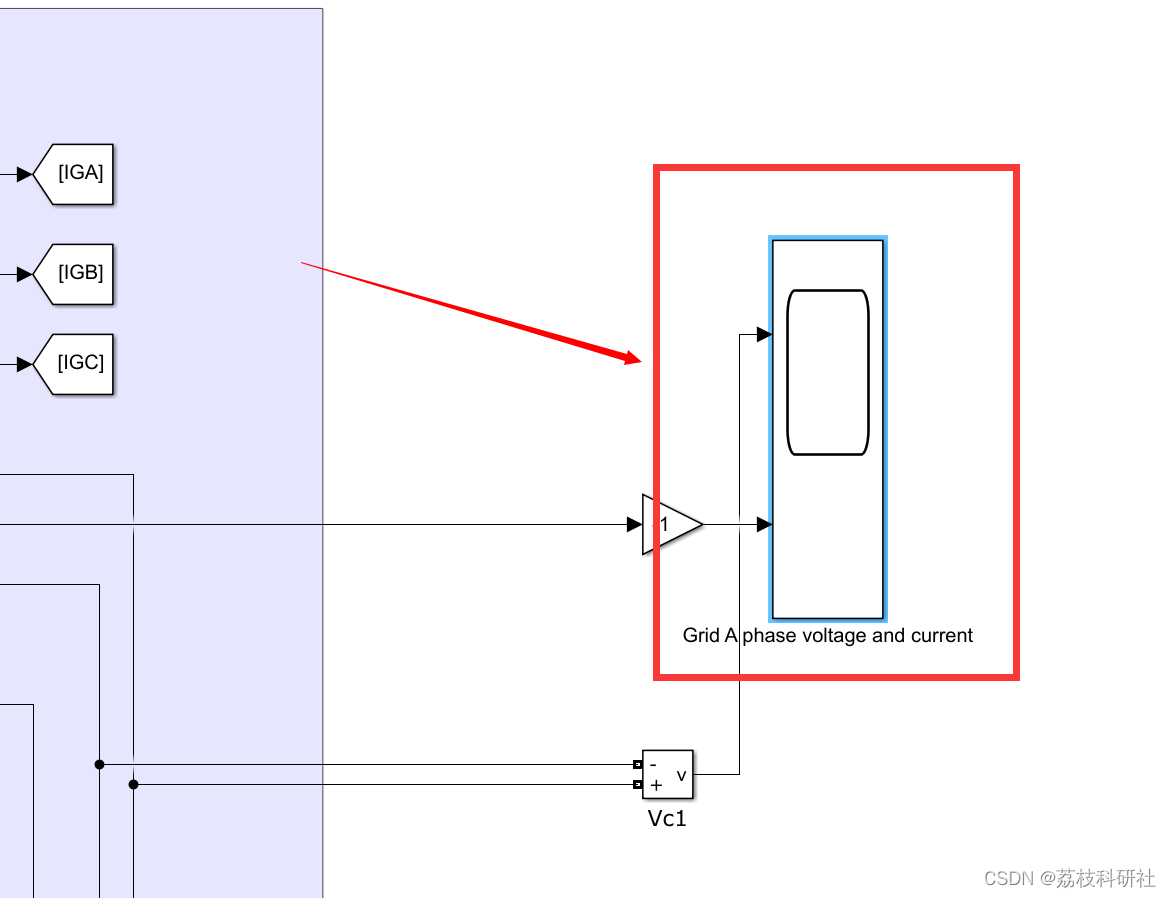

🌈4 Simulink实现
