【手把手教学】软体机械手的有限元仿真(静力学仿真)。利用ansys和solidworks结合仿真流程

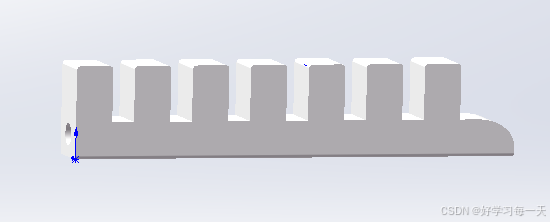

1、首先在sw中建立好手指的三维模型。

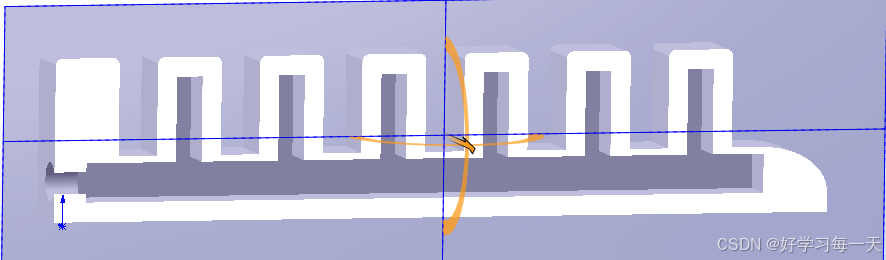

手指的剖面图为

其中手指的各个参数可以自己根据实际手指以及相关文献进行查阅。

建立好三维模型后将手指另存为IGES格式。

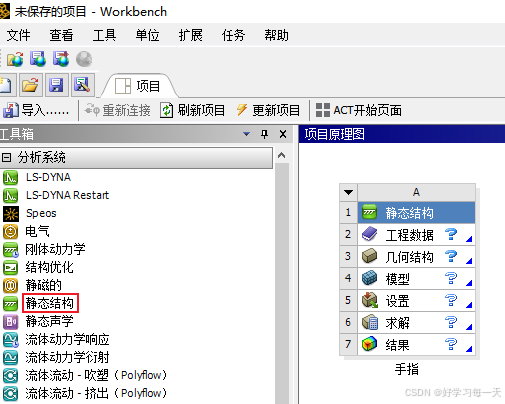

打开ansys Workbench,点击静力学结构

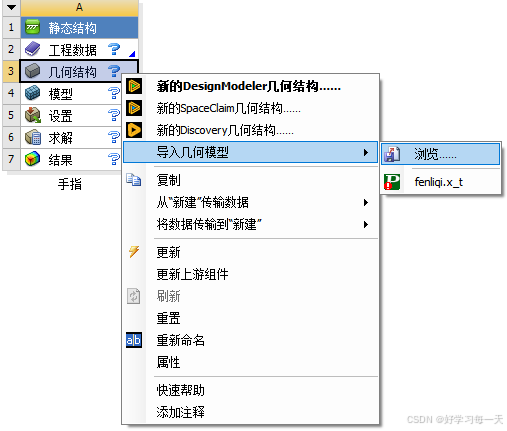

然后右键点击几何结构

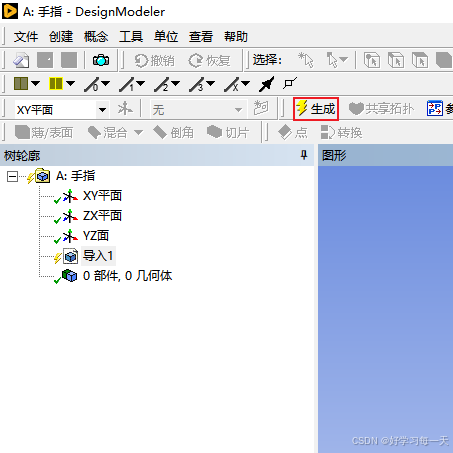

浏览选择你保存的手指IGES文件。打开后，发现并没有模型，这时还需要点击生成

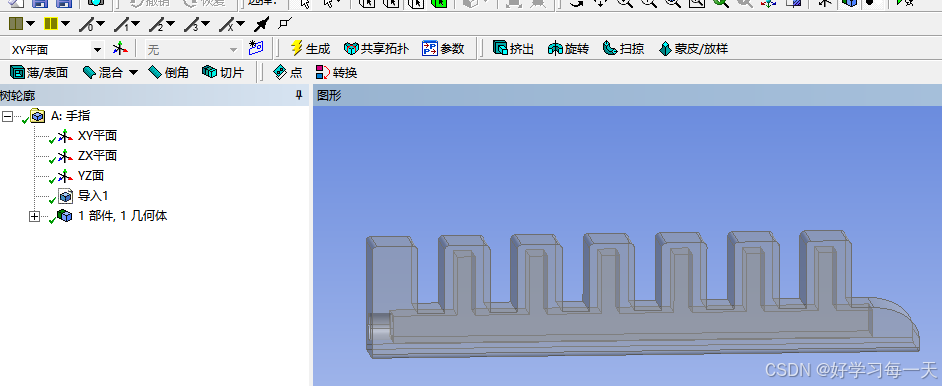

生成后如图所示

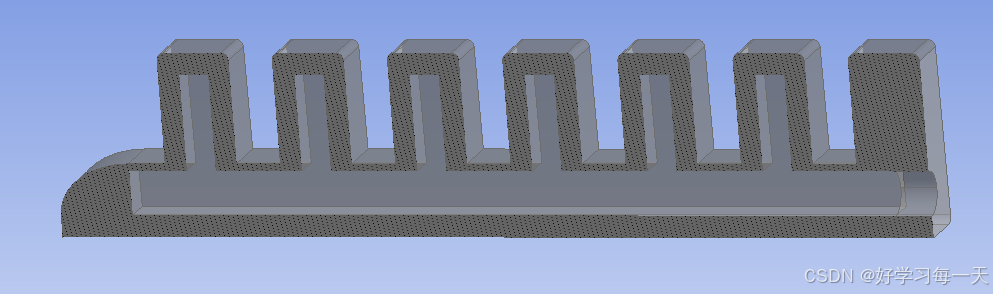

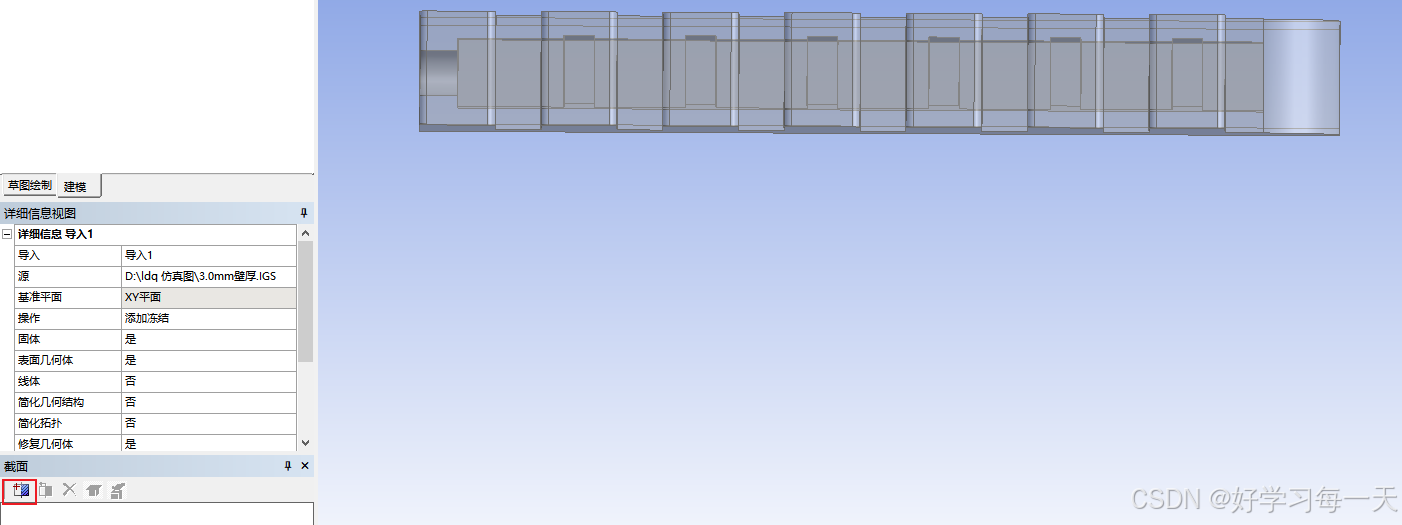

然后需要选择腔体受力面。由于是腔体内部的面，单纯的选择是不容易选中的，这时需要进行将其进行剖开。点击红框处，对着手指进行剖开。这是就会出现手指内部面。

将受力面都进行选中，剖开手指是剩下其中一半，另外一半也需要进行内部面的选中

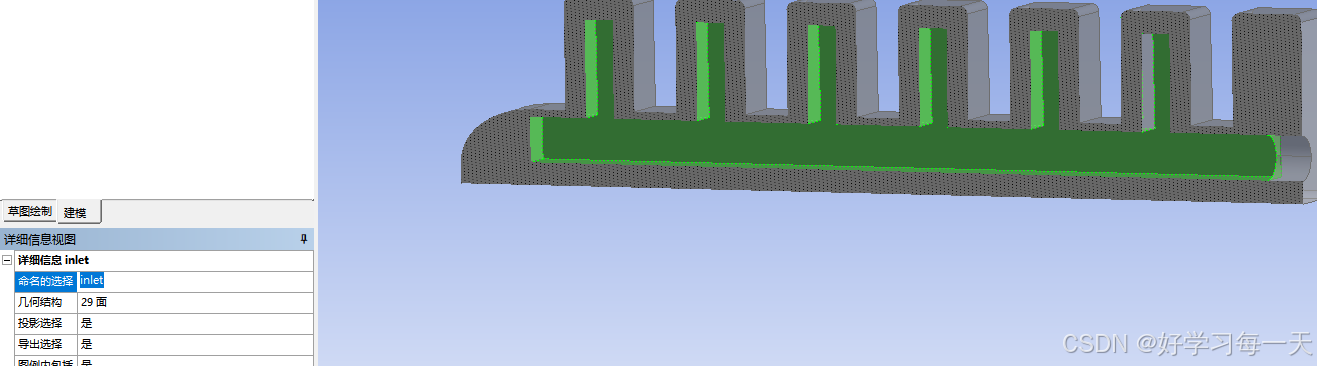

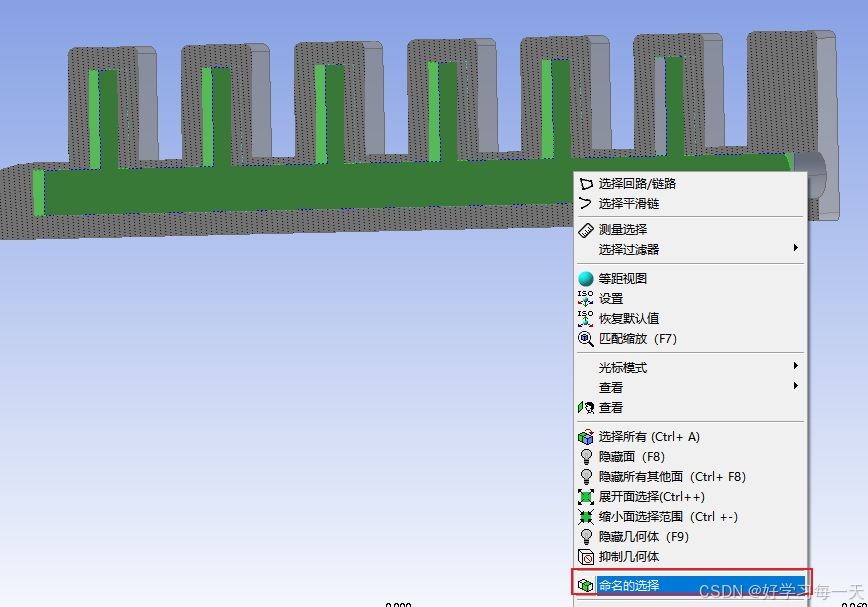

选中后右键点击命名的选择。将其命名为inlet。然后记得点击生成。

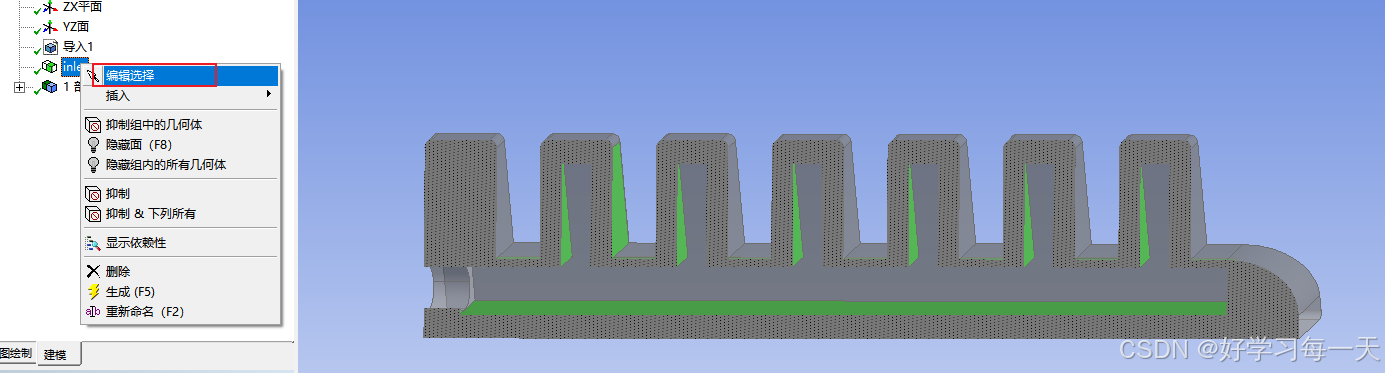

然后将另外一部分面也选中，操作也是进行剖开，然后选中。这时需要点击左侧的，将剩下的面选中即可。然后点击生成，内部受力面就生成了。关闭该页面

按住ctrl键可以多选

然后点击工程数据，赋予手指材料。手指的材料，既然是软体机械手，手指可以是用硅胶、橡胶的等柔性材料支撑，这些材料的属性需要大家通过相关文献进行查找。

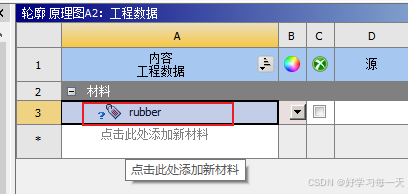

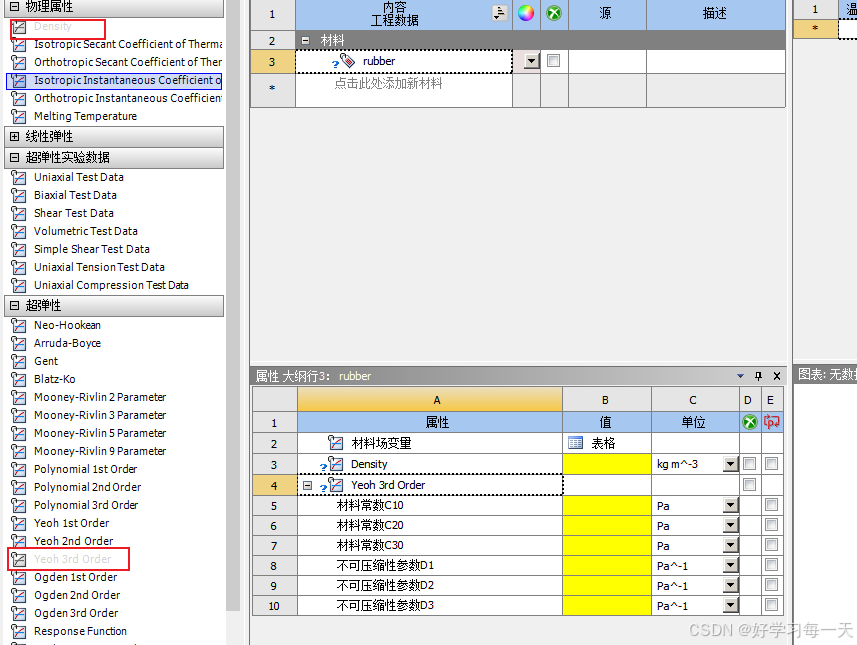

点击添加新材料后，进行命名然后就可以对材料属性进行添加。

一般赋予材料的密度以及用到的模型（比如Yeoh模型等）在黄色部分添加其中的属性即可。

然后添加好材料参数属性后，回到项目。点击模型。

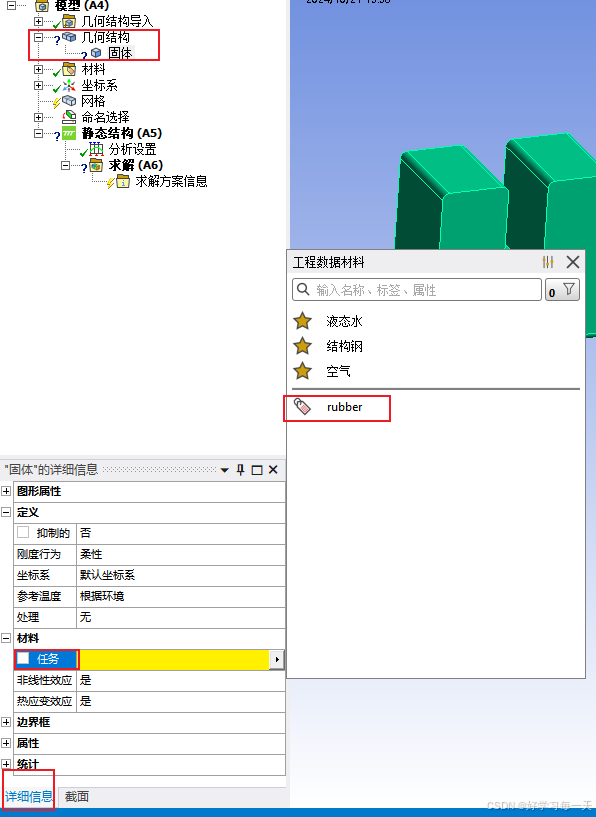

几何结构那里出现“问号”说明这一项没有完成。点击固体—下面的详细信息—任务，找到你刚才设计的材料名字即可。

然后就可以进行网格划分。右键点击网格，选择方法，化为四面体网格。网格形状这个看你选择。然后再右键网格，添加几何尺寸调整。这里默认为6.2mm,可以改小一点。生成的网格就会多，最后仿真的质量就高一点。

还需要进行一些设置，点击网格-尺寸调整，将其中的过度改为缓慢，将跨度角中心改为精细。然后点击质量-平滑改为高

设置完后，就可以点击生成网格。

然后就可仿真。在仿真前，进行以下操作。因为材料是柔性材料，涉及到一些设置。

点击分析设置中的大绕曲，把它开启。

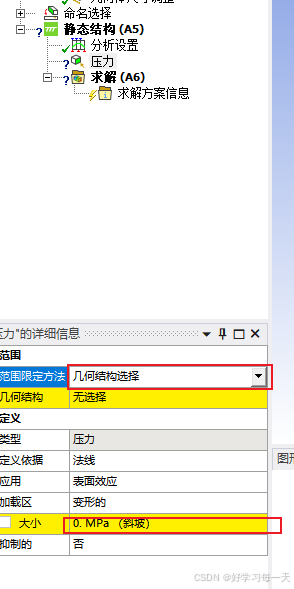

然后在静态结构处右键点击添加压力，选择“命名选择”-选中inlet（刚才命名的手指内部面）压力大小先选择0.02Mpa

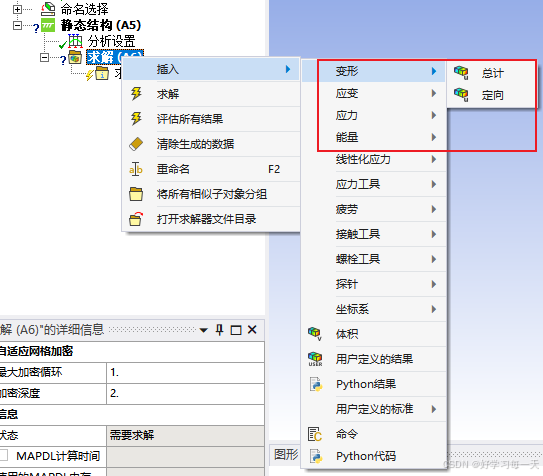

然后就可点击求解，右键里面有一些变形、应变等。看你的需求点击。然后就可以求解。

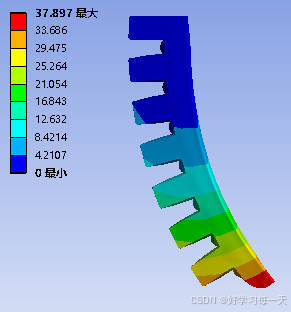

我这里是点击变形，总变形。仿真的结果就是如图

以上就是软体机械手静力学仿真的流程。大家可以根据这个，进去气动的流固耦合仿真。充入气体的压力一样时，两种仿真结果是几乎一样的。
