在通信行业的浩瀚海洋中,各种线缆和接口如同繁星点点,其中,2M线(即同轴电缆)凭借其独特的性能和广泛的应用场景,成为了我们不可忽视的一部分。今天,就让我们一起深入了解2M线,探索其在通信行业的重要性与应用。
目录
一、什么是2M线?
复制下方链接可详细了解2M线
【材料篇之2M线,传输E1的线缆】https://mr.baidu.com/r/1ljyf9oxjj2?f=cp&rs=3867856639&ruk=QNtd-JONSvfZ2yCVt-HZkw&u=3a77557f394ea569

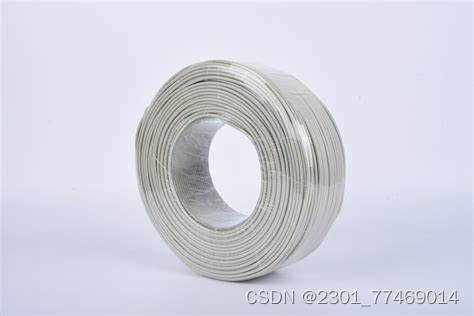

什么是2M线呢?2M线也被称为同轴电缆,是通信行业中普遍使用的E1接口的连接电缆。E1接口是欧洲30路脉码调制(PCM)的简称,其速率达到2.048Mbit/s。简单来说,一个2M线就是一个PCM系统,它分为0到31共32个时隙,每个时隙的速率为64Kb/s,因此整体速率达到了2048Kb/s,这也是“2M”名称的由来。
二、2M线的特性与应用
1.传输能力强大:
2M线能够承载语音、分组交换等多种业务,其强大的传输能力使得它在通信行业中的应用非常 广泛。无论是传输设备局内部的连接,还是配线架之间的信号传输,2M线都能胜任。
2.稳定性高:
同轴电缆的设计使得其信号传输更加稳定,减少了信号衰减和干扰的可能性。这使得2M线在需要高质量信号传输的场合中表现出色,如数据传输、音频传输、视频传输等。
3.广泛的应用场景:
由于2M线具有强大的传输能力和稳定性,它在各种通信设备和系统中都有广泛的应用。例如,在数字程控交换机、光电传输设备、电视信号传输等领域,我们都能看到2M线的身影。
三、如何选择合适的2M线?
在选择2M线时,我们需要考虑以下几个因素:
1.长度:
2M线的长度会影响信号的传输质量。一般来说,较短的线缆信号衰减较小,传输质量更高。因此,在选择2M线时,我们需要根据实际需求选择合适的长度。
2.品质:
品质好的2M线在信号传输方面表现更优秀,能够有效减少信号衰减和干扰。因此,在购买2M线时,我们需要选择正规厂家生产的高品质产品。
3.接口兼容性:
不同的设备和系统可能使用不同的接口,因此我们需要确保所选的2M线与我们的设备和系统兼容。
四、2M线制作工具及步骤
详细可复制下方链接打开抖音观看《2M线制作工具及步骤》:
2.30 复制打开抖音,看看【铜电小萌新的作品】2M线怎么做?1个视频教会你。# 培训 # 技能 ... https://v.douyin.com/i6LLnWew/ mDh:/ 07/30 g@B.go
1、所需工具
电烙铁:用于焊接芯线与芯线插针,建议选择30~40W的烙铁。
- 专用压线钳:用于将压接管与接地管充分压接,确保连接的稳固性。
- 斜口钳:用于剪去多余的屏蔽层,使屏蔽网长度保持在合适的范围内。
- 美工刀或剥线用小刀:用于剥去同轴电缆的外层保护胶皮和内绝缘层,注意不要割伤金属屏蔽线。
- 焊锡丝和焊锡膏:用于焊接芯线与芯线插针,确保焊接点光滑、整洁、不虚焊。
- 准备材料:准备好同轴电缆、2M头(包括尾部外套和压接套管)以及上述所需工具。
- 2.制作步骤
- 剥线:
- 使用美工刀或剥线用小刀剥去同轴电缆外层保护胶皮时,力量要适当,避免割伤金属屏蔽线。一般剥去长度约为12mm(或1.5cm)。
- 剥去芯线外的乳白色透明绝缘层时,注意不要伤及同轴缆芯线,一般剥去长度约为2mm(或0.6cm)。
- 剪除屏蔽层:
- 使用斜口钳将剥出的屏蔽网从左至右分开,并剪去大约4mm的长度,使屏蔽网长度保持在8mm。
- 穿线:将剥好的同轴线穿入同轴插头压接套管内。
- 焊接:
- 在同轴芯线上涂少许焊锡膏,确保焊锡能够充分融化并与芯线良好接触。
- 用电烙铁沾锡点焊时,焊接时间不宜过长,以免破坏内绝缘层导致同轴芯线接地。要求焊点光滑、整洁、不虚焊。
- 压制中继头:
- 将屏蔽层贴附在同轴体接地管上时,要确保屏蔽网尽可能大面积地与接地管接触,以提供良好的接地效果。
- 将压接套管套在屏蔽网上时,应保持压接套管与接地管留有1mm的距离,并确保屏蔽层不超过导压接管。
- 使用专用压线钳将压接管与接地管充分压接时,用力要适当,避免压裂接地管。
- 拧头:
- 压制完成后,应将同轴插头的外套旋紧在同轴体上,确保连接牢固。
- 测试:
- 制作完成后,应使用万用表测试线路是否有短路或断路现象。将万用表的两根针分别对应中继头的内芯和外皮,电阻应趋向无穷大,表示线路正常。
- 标签与记录:
- 2Mbit/s同轴线是成对使用的,其中一根用作发信,一根用作收信。在制作完成后,应对其用途进行明确标识,并做好标签和记录,以便日后维护和管理。
五、2M线的维护及故障处理
一、2M线维护
1. 日常维护
- 定期检查:定期检查2M线的连接状态,包括接头是否松动、线路是否损坏等。建议每月至少进行一次全面检查。
- 环境检查:确保2M线工作在干燥、无静电、远离强电磁场的环境中。避免线路过于挠曲或缠绕,保持线路铺设的平直。
- 清洁保养:定期清洁2M线及其接口,避免灰尘和污垢影响信号传输。
-
2. 软件配置检查
- 定期检查端接设备的软件设置、时隙配置等,确保其与网络配置保持一致。
-
3. 记录与备份
- 对2M线的使用情况进行记录,包括连接的设备、传输的数据量等。定期备份相关数据,以备不时之需。
-
二、2M线故障处理
-
1. 故障定位
- 当出现2M线故障时,首先结合电路资料和交换端口表,查询传输网管相应端口告警,以确定故障的大致位置。
- 结合告警处理的经验和故障产生的原理,采用环回测试法等方法进一步定位故障点。
-
2. 常见故障及处理方法
- 接头脱落、虚焊、氧化:检查接头是否松动、虚焊或氧化,如有发现,及时更换或重新焊接。
- 短路或断路:使用万用表或2M误码测试仪检测线路,找出短路或断路的具体位置,并进行修复。
- 配置错误:检查端接设备的软件设置、时隙配置等,确保其与网络配置一致。
- 设备故障:如确认是设备故障,及时更换或维修设备。
-
3. 故障排除步骤
- 手工检查:首先进行硬件检查,包括接头、线路、设备指示灯等。然后进行软件配置检查,确保设置正确。
- 仪器仪表检测:使用万用表、2M误码测试仪等仪表进行线路误码率、设备接口误码率等检测,找出问题所在。
-
4. 注意事项
- 在进行故障排除时,应遵循先主后次、先急后缓的原则,确保重要业务的正常运行。
- 在进行线路维修时,应注意安全操作,避免对设备和人员造成损害。
-
通过以上步骤和注意事项,可以有效地进行2M线的维护和故障处理,确保通信网络的正常运行。
六、总结
通过今天的介绍,我们对2M线有了更深入的了解。作为通信行业中一种重要的线缆类型,2M线凭借其强大的传输能力和稳定性,在各种通信设备和系统中发挥着重要作用。在实际应用中,选择合适的同轴电缆对于保证通信质量至关重要。需要考虑的因素包括传输频率、传输距离、抗干扰要求等。同时,随着技术的不断发展,同轴电缆也在不断演进和改进,以适应更高的传输要求和更复杂的通信环境。
由以上我们也可知,2M线的技术发展趋势会更加的高频化,小型化,随着全球环保意识的提升,也会更加的绿色环保,智能化和定制化。
在未来,随着通信技术的不断发展,2M线将继续发挥其重要作用,为我们的生活和工作带来更多便利。
