硬件设计 之 M.2接口常用知识

M.2接口

也被称为NGFF(Next Generation Form Factor),是一种用于固态硬盘(SSD)和无线网络适配器等设备的高速接口标准。它是一种小型、高密度、高速度的接口,可用于替代传统的SATA接口和PCI Express Mini卡接口。
M.2接口通常较小,比传统的2.5英寸SSD更具紧凑性,可以适配于更小的设备。此外,M.2接口还提供了更高的传输速度,支持PCI Express 3.0、SATA 3.0和USB 3.0等高速传输协议,最高传输速度可达4GB/s。
M.2接口的尺寸和接口类型有多种规格,其中最常见的是2280规格,其长度为80毫米,宽度为22毫米。不同的规格和接口类型需要不同的接口插槽和连接器,因此在选择M.2设备时需要注意其规格和接口类型是否与主板或其他设备兼容。

在这里插入图片描述

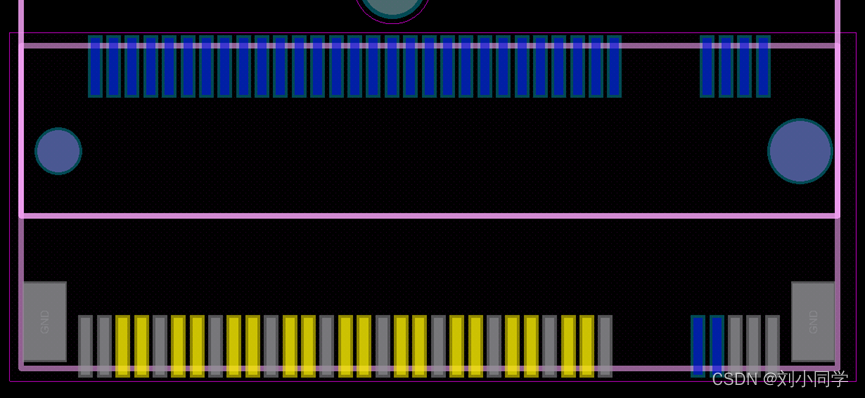

1.M.2 Key M:

M.2 Key M接口是M.2接口中的一种规格,用于连接支持PCI Express和SATA等高速传输协议的固态硬盘(SSD)。在M.2接口中,Key M接口采用的是PCI Express x4(四对差分一对CLK)或PCI Express x2的传输协议,可提供更高的传输速度和更好的性能。多用于硬盘,它的缺口位置在右, 也称为Socket3。
在这里插入图片描述

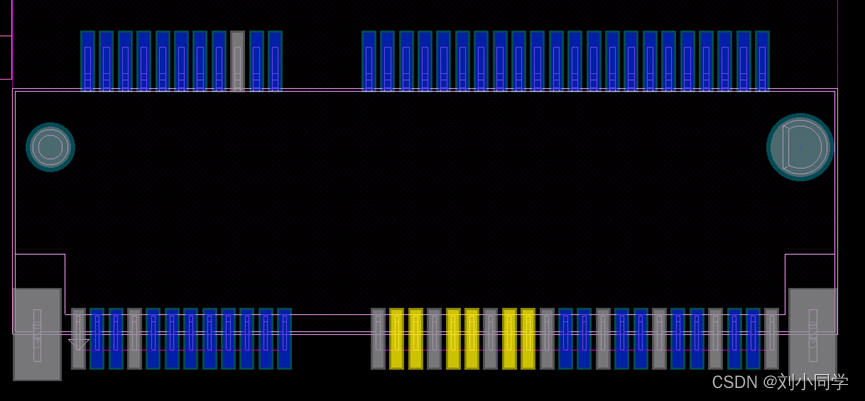

2.M.2Key E:

M.2 Key E接口是M.2接口中的一种规格,用于连接无线网络适配器、蓝牙适配器、NFC适配器和其他低功耗设备。M.2 Key E接口采用的是PCI Express x1或USB 2.0/3.0传输协议,可提供低功耗、高速度的传输,适合连接低功耗设备,它的缺口位置在偏中间。
在这里插入图片描述

3.M.2Key B:

M.2 Key B接口是M.2接口中的一种规格,用于连接一些低速设备,例如SATA SSD、千兆以太网适配器和其他低速外围设备。M.2 Key B接口采用的是PCI Express x2或SATA 3.0传输协议,速度相对较慢,但是适合连接低速设备,它的缺口位置在左,也称为Socket2。

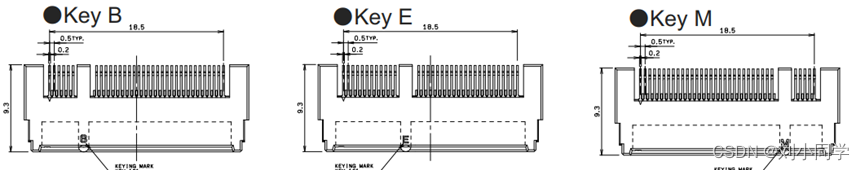

4.M.2(B+M):

这种接口形式既可以用在B key插槽,也可以用在M key插槽,更可以用在B+M插槽。走PCI-Ex2或者SATA

在这里插入图片描述

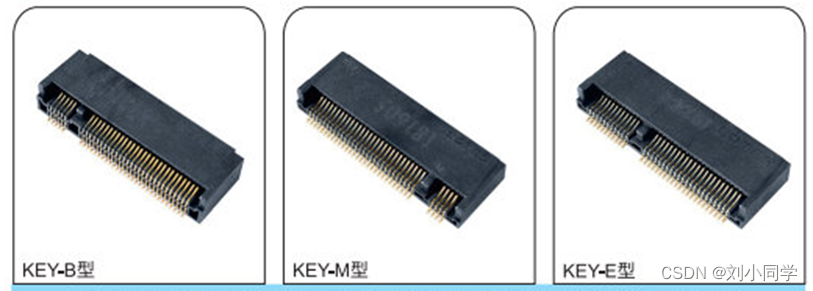

5.常用连接器型号:

型号:2199230-4,供应商:TE
型号:1-2199230-5,供应商:TE
型号:246411067101883M,供应商:KYOCERA AVX
型号:AS0BC21-S40BE-7H,供应商: FOXCONN(富士康)
型号:91304-56-052R2,供应商: UMaxconn
以上资料主要是本人在PCB设计中和网络搜索整理而成
如有雷同或错误,希望各位大神留言指正,感谢!!!
