SWOT(Surface Water and Ocean Topography) 卫星

写在文前：本文翻译PO.DACC对于SWOT解释的官方文件，帮助用户快速了解、下载、加工SWOT数据产品。原文连接：https://podaac.github.io/tutorials/quarto_text/SWOT.html

---

一、背景

        地表水和海洋地形（SWOT）任务旨在提供有关世界海洋及其陆地地表水（如湖泊、河流和湿地）的宝贵数据和信息。SWOT是由美国国家航空航天局和国家空间研究中心联合开发的，加拿大航天局和英国航天局提供了帮助。该卫星于2022年12月16日发射。PO.DAAC是美国国家航空航天局SWOT任务的档案，通过美国国家航空宇航局地球数据云（托管在AWS中）提供数据，并提供直接下载功能。PO.DAAC托管了各种SWOT数据产品，其产品描述文档可以在列出每个数据集的图表中找到。更多信息可以在PO.DAAC上找到。

二、SWOT数据资源和教程

（一）搜索和下载方式

1.通过GUI界面：

Earthdata Search | Earthdata Search (nasa.gov)https://search.earthdata.nasa.gov/search?fpj=SWOT

2.以编程（Python）方式：

PO.DAAC Cookbook (podaac.github.io)https://podaac.github.io/tutorials/notebooks/SearchDownload_SWOTviaCMR.html

3.通过命令行:  - PO.DAAC subscriber/downloader examples:

用于水文学——下面这个示例将下载2024年2月的河流矢量文件或光栅文件：

podaac-data-downloader -c SWOT_L2_HR_RiverSP_2.0 -d ./SWOT_L2_HR_RiverSP_2.0/ --start-date 2024-02-01T00:00:00Z --end-date 2024-02-29T23:59:59Z

如果只需要一小时的数据，可以按照下例写：

podaac-data-downloader -c SWOT_L2_HR_Raster_2.0 -d ./SWOT_L2_HR_Raster_2.0/ --start-date 2024-02-01T00:00:00Z --end-date 2024-02-29T00:59:59Z

用于海洋学——这些示例将下载整个SSH收集的模拟海面高度或者异常值，可以用subscriber或者downloarder：

podaac-data-subscriber -c SWOT_L2_LR_SSH_2.0 -d ./SWOT_L2_LR_SSH_2.0/ --start-date 2023-03-29T00:00:00Z

podaac-data-subscriber -c SWOT_L2_NALT_OGDR_SSHA_2.0 -d ./data/SWOT_L2_NALT_OGDR_SSHA_2.0 --start-date 2023-08-01T00:00:00Z --end-date 2023-08-02T00:00:00Z

podaac-data-downloader -c SWOT_L2_NALT_OGDR_SSHA_2.0 -d ./data/SWOT_L2_NALT_OGDR_SSHA_2.0 --start-date 2023-06-23T00:00:00Z --end-date 2023-06-23T06:00:00Z

PS：有关如何使用PO的更多信息，如何subscribe/download 可以查看PO.DAAC Cookbook - PO.DAAC Data Subscriber/Downloader (podaac.github.io)

4.按照时间查询SWOT

CNES开发了这个专用的可视化工具，可以快速查看SWOT过去的位置、现在的位置和未来的位置。选择感兴趣的区域后，单击搜索按钮搜索SWOT通行证。结果显示在表格中，与感兴趣区域相交的线束显示在地图上。单击标记以查看过程编号。

下载Binder软件，在Binder中下载jupyterlab：

Binder (mybinder.org)https://mybinder.org/v2/gh/CNES/search_swot/HEAD?urlpath=voila%2Frender%2Fmain.ipynb

5.按空间查询SWOT

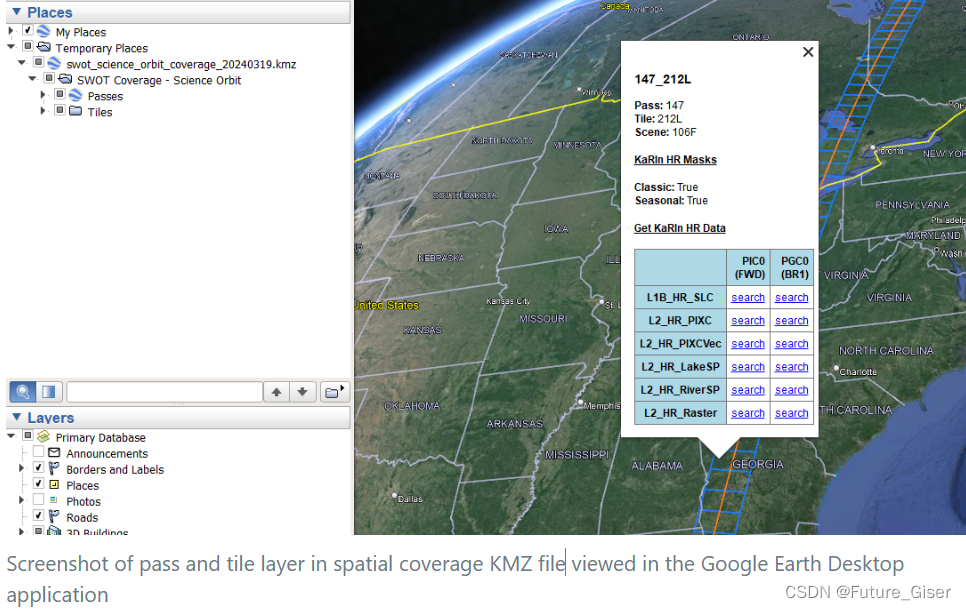

为了确定科学21天轨道的空间覆盖，PO.DAAC创建了一个KMZ文件，该文件包含SWOT传球和瓦片数据，当选择位置时，弹出窗口中会识别出相应的场景编号（请参见下面的屏幕截图）。每一层都有直接链接到对应文件的Earthdata搜索结果（点击“search”查看）。Passes层具有适用于所有SWOT产品的有用信息，并链接到LR产品。特别是，Tiles层适用于HR产品（L1B_HR_SLC、L2_HR_PIXC和L2_HR_PIMXCVec产品使用tiles空间范围，而L2_HR_Raster产品使用scenes。L2_HR_RiverSP和L2_HR_LakeSp使用continent-level passes）。

下载用于科学21天轨道的KMZ文件，对于使用cal/val 1天轨道的Beta预验证数据KMZ都在原网页地址上下载，这些文件可以在Google Earth桌面应用程序中打开。如上图所示。：PO.DAAC Cookbook - SWOT (podaac.github.io)https://podaac.github.io/tutorials/quarto_text/SWOT.html

 图中的KaRin HR Masks中的True/False文本值表示用于一年中不同时间的两个不同的掩膜。“Seasonal（季节性）”掩膜在12月1日至3月1日期间使用，并删除了加拿大群岛的部分覆盖范围，以收集海冰上的额外数据，用True/False表示。

6.对于SWOT HR空间系列的搜索的tip

以下命名约定可能会对搜索HR系列数据有所帮助。tip：在search.earthdata.nasa.gov中搜索门户网站中搜索SWOT HR数据时，或以编程方式使用CMR API和/或“earthaccess” python库时，请使用以下简称标识符。

SWOT的HR系列使用Tiles、Scenes或者Continental-level 的Swaths ID，这些ID定义了每个文件中内容的空间范围，如下表所示。沿轨道的scene和tile编号按照航天器飞行方向顺序编号，所以从从南到北passes递增，从北到南passes递减。有关查找pass、tile、scene number的信息，请参照第五部分。

在Earth Search GUI中

​

1.使用左上角的搜索框并使用关键字进行搜索，例如SWOT L2 HR

2.选择感兴趣的集合

3.过滤功能将显示在GUI的左侧。调用命名约定为

_cycle_pass_spatialIdentifier_

根据情况，使用上表中的一个代码，使用通配符来缩小空间。提示：使用下划线（_）和通配符关键字进行更具体的搜索。

e.g. *_NAME_*将筛选选定的RiverSP或LakeSP集合，以仅返回属于北美集合的那些文件;

e.g. *_004_256_*将过滤选定的RiverSP或LakeSP集合，仅返回与cycle 004 pass 256对应的文件;

e.g.  *_004_253_128*将过滤选定的光栅集合，以仅返回与cycle 004 pass 253 scene 128相对应的文件;

4.此外，还可以使用“Spatial Search Filter （空间搜索过滤器）”图标或主搜索框下的“Advanced Search（高级搜索）”在地图上绘制感兴趣区域（ROI）。tip：建议将ROI搜索与上述通配符一起使用，以获得更准确的搜索。

---

（二）访问和可视化

1.访问SWOT陆地水文数据：

        云访问：PO.DAAC Cookbook (podaac.github.io)https://podaac.github.io/tutorials/notebooks/datasets/SWOTHR_s3Access.html

        本地访问：PO.DAAC Cookbook (podaac.github.io)https://podaac.github.io/tutorials/notebooks/datasets/SWOTHR_localmachine.html

2.访问SWOT海洋学数据：

        云访问 ：PO.DAAC Cookbook (podaac.github.io)https://podaac.github.io/tutorials/notebooks/datasets/DirectCloud_Access_SWOT_Oceanography.html

      本地访问：PO.DAAC Cookbook (podaac.github.io)https://podaac.github.io/tutorials/notebooks/datasets/Localmachine_SWOT_Oceanography.html

3.访问SWOT 光栅多文件 和 Quality Flags 应用：

        云访问：PO.DAAC Cookbook - Working with SWOT Level 2 Water Mask Raster Image Data Product: (podaac.github.io)https://podaac.github.io/tutorials/notebooks/datasets/SWOT_Raster_Notebook_cloud.html

         本地访问：

PO.DAAC Cookbook - Working with SWOT Level 2 Water Mask Raster Image Data Product: (podaac.github.io)https://podaac.github.io/tutorials/notebooks/datasets/SWOT_Raster_Notebook_local.html

关于 Quality Flags：

Quality Flags与测量变量相关，并根据使用的数据产品具有不同的语法。如果测量有Quality Flags，它也可以有一个位标志，该位标志提供了为什么按原样设置质量标志的详细信息（有关具体值含义，请参阅产品描述文件（PDD））

---

（三）数据包含的属性

检索SWOT属性（WSE、宽度、坡度）并绘制河流或流域的纵向剖面

云SWOT水文科学工作流https://podaac.github.io/tutorials/notebooks/DataStories/SWOTHR_Science_Application.html

---

（四）使用GIS工作流

1.通过GIS软件查看SWOT陆地水文产品。

        官方教程：

SWOT: Through a GIS Lens StoryMaphttps://storymaps.arcgis.com/stories/4a9184e813e540248040069580f6a54c

2. 探索地理空间库，并在不使用GIS软件的情况下可视化矢量数据集。

        官方教程：以最新的地表水和海洋地形河段水文数据集为例

Shapefile explorationhttps://podaac.github.io/tutorials/notebooks/GIS/SWOT_GISshapefiles.html

3.通过转换Shapefile矢量数据集，使用GIS桌面软件创建时间序列图。

        官方教程：以SWOT_L2_HR_RiverSP_2.0 产品为例

Transform SWOT Datetime field for use in GIS Softwarehttps://podaac.github.io/tutorials/notebooks/GIS/SWOT_datetime_GIS.html

---

（五）数据格式转化

1.Shapefile->时间序列CSV

PO.DAAC Cookbook (podaac.github.io)https://podaac.github.io/tutorials/notebooks/GIS/SWOTshp_CSVconversion.html

2.NetCDF->Geotiff

Mac或者Lunixhttps://podaac.github.io/tutorials/notebooks/GIS/Subscriber_nc_to_tif_SWOT.htmlWindowshttps://podaac.github.io/tutorials/notebooks/GIS/GDAL_NetCDF_GeoTIFF.html

（六）工具

1.Hydrocron

Hydrocron是一种API，将河流形状文件数据集（L2_HR_RiverSP）重新打包为csv或GeoJSON格式，使时间序列分析更容易。SWOT数据被归档为单独的带有时间戳的Shapefile文件，否则用户可能需要对每条河流特征执行数千次文件操作，才能将数据视为具有时间序列。Hydrocron通过单个API调用实现了这一点。【该工具正在开发中】

2.SWODLR

SWODLR用于根据SWOT L2光栅数据生成具有自定义分辨率、投影和范围的按需光栅产品的系统。【该工具正在开发中】

三、其他资源

（一）用户应该知道的KaRIns数据特征

Slide Deck Presented at the SWOT Science Team by Curtis Chenhttps://swotst.aviso.altimetry.fr/fileadmin/user_upload/SWOTST2023/20230919_3_Karin_overview2/14h10-KaRInFeatures.pdf该PDF阐述解释SWOT KaRIn数据产品的实际方面，回答常见问题，并提供提示，希望避免数据的误解和混淆。

（二）Priori数据库

1.SWORD

SWOT River Database (SWORD)https://www.swordexplorer.com/        专门为SWOT河流产品设置的数据库，适合查找目标河流的ID；

2.PLD

Prior Lake Database (PLD)https://hydroweb.next.theia-land.fr/         在Hydroweb.next中添加PLD层，查看SWOT产品所基于的湖泊，适合查找目标湖泊的ID

（三）2024 SWOT水文数据访问研讨会

2024 SWOT水文数据访问研讨会https://podaac.github.io/2024-SWOT-Hydro-Workshop/本研讨会的重点是SWOT水文数据集，包括shapefile中的河流和湖泊矢量数据，以及netCDF中的光栅、像素云和像素矢量数据。在AGU Chapman水循环遥感会议的会前研讨会上，与会者被介绍了SWOT以及访问和利用其数据产品的各种方式，包括通过云计算、本地下载和数据转换工具。

（四）关于SWOT的GitHub知识库

SWOT Community · GitHubThis is a code space for the global SWOT mission community. We share experience, code, research and much more. Our mission is to increase the value of SWOT. - SWOT Communityhttps://github.com/SWOT-community这是全球SWOT任务社区的代码空间。我们分享经验、代码、研究等等。我们的使命是增加SWOT的价值。

（五）2022 SWOT海洋云研讨会

2022 SWOT Oceanography Cloud Workshophttps://podaac.github.io/2022-SWOT-Ocean-Cloud-Workshop/研讨会的目标是使（海洋学）科学团队能够准备好在云中处理和处理大量的SWOT SSH数据。学习目标集中在如何通过下载或访问云上的数据来访问Earthdata Cloud的simulated SWOT L2 SSH数据。

---

如有错误请指正
