降压电路原理图PCB全流程设计

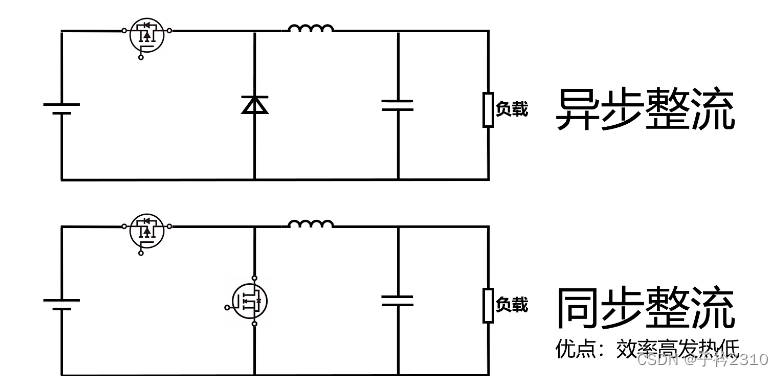

Buck降压电路实现(同步整流电路,二极管换三极管,效率高发热低)

DC-DC拓扑结构

开关电源物料选型

芯片选型 (MPS官网选型 )淘宝MP2315S

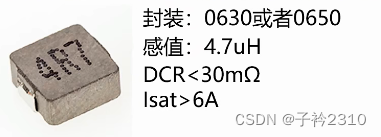

电感选型 (一般情况下,电感的感值越大纹波越小)

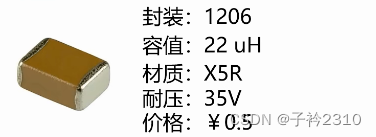

输入电容(输入电容越大越好、电容耐压>24V、尽量使用陶瓷电容,选用X7R或者X5R的材质,这种材质的电容容值受温度的影响比较小)

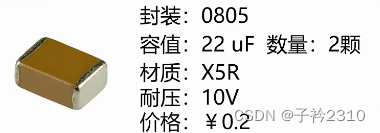

输出电容(输出电容越大纹波越小 )

DC-DC电路原理图及PCB设计

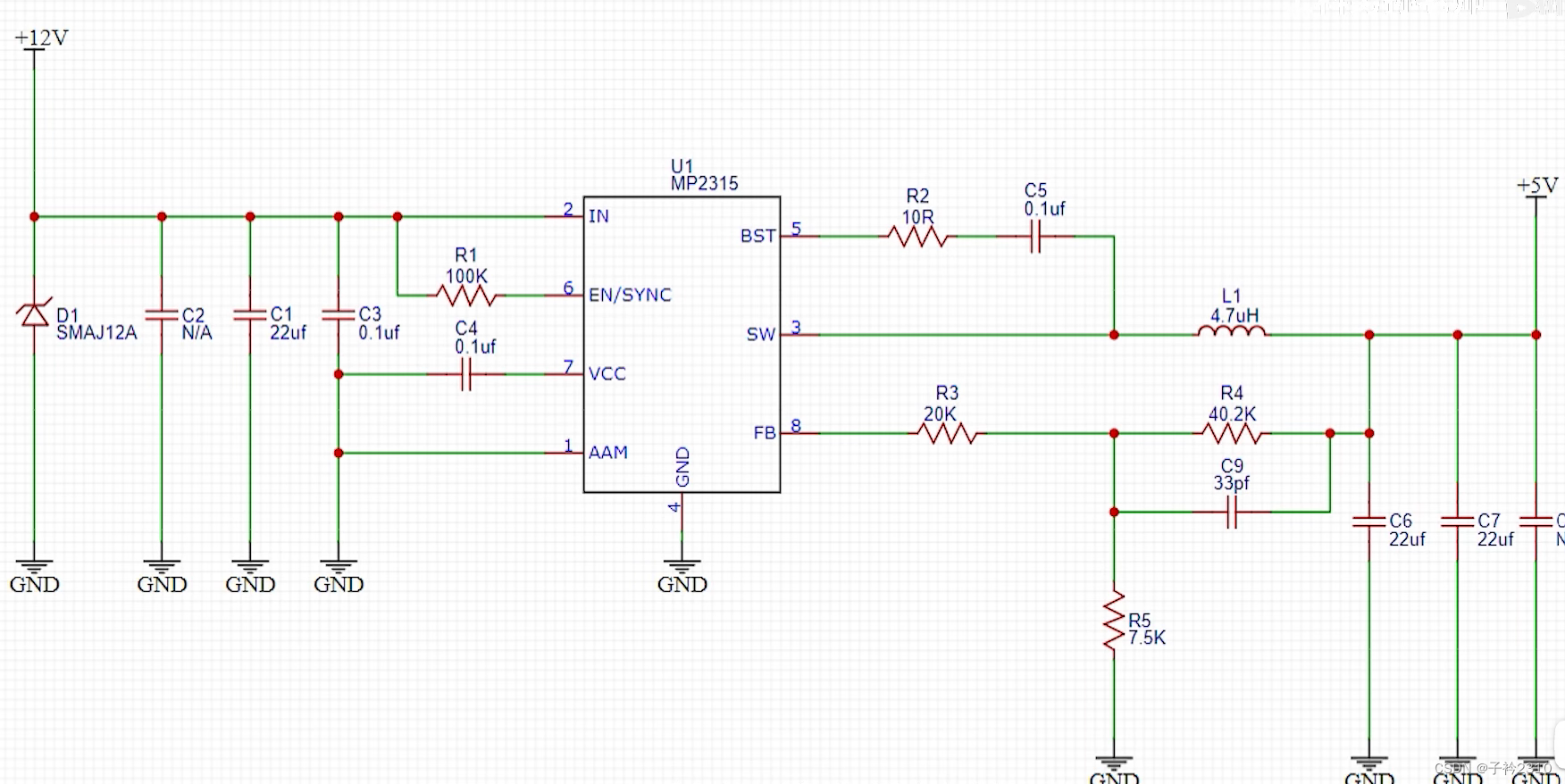

 芯片的2号引脚是电源的输入,接三个电容,其中一个是备用的,电容的作用是储能和滤波。另接一个保护用的限流二极管,用来吸收浪涌电压。6号引脚为使能引脚,输入为高电平时芯片工作,输入为1低时芯片关闭,通过100K的电阻接到电源,使它保持常开的状态。7号引脚内部是一个线性稳压器,用来给芯片内部的逻辑电路供电。1号引脚是芯片的模式选择,直接接地。3号引脚是PWM波的输出,连接电感和电容。3号引脚同时还通过一个电阻和电容连接到5号引脚,这是一个自举升压网络,目的是产生一个高压来驱动内部的mos管。8号引脚是电压反馈,输出电压通过分压后接入到8号引脚,通过修改R4和R5的值就可以修改输出电压了。额外还需要加入C9和R5来调节环路稳定性。

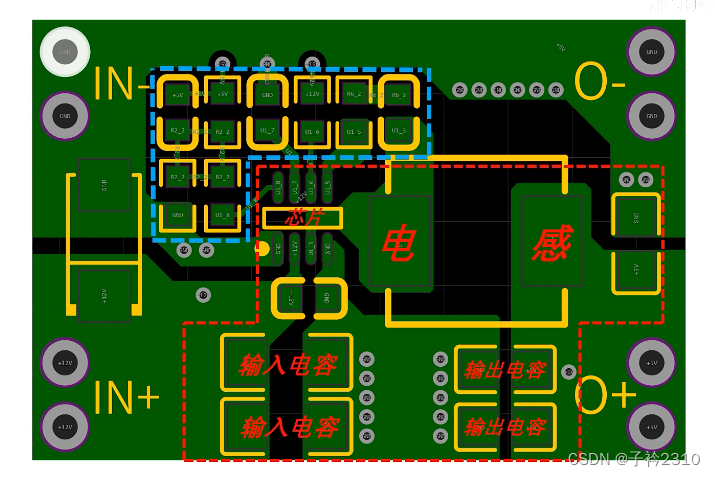

PCB板

  • 2
    点赞
  • 4
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
TP4056是一款常用于锂电池充电的电路芯片,它具有充电管理和保护功能。在设计TP4056电路的PCB时,需要考虑到以下几个方面。 首先,应该保证电路的整体布局合理。将TP4056芯片、输入和输出电容、电感以及连接引脚等元件进行合理布置,避免出现干扰和信号串扰。同时,应遵循短而直的连线原则,以减少信号损耗和电流回路的阻抗。 其次,应将TP4056芯片与电池连接的线路进行隔离。通过增加一个充电/放电开关来实现。这可以保护电池充电时不受外界开关的干扰,并且方便控制电池的充电和放电操作。 另外,应为芯片提供稳定的电源供应。在输入电路中添加稳压芯片或者并入滤波电容,以保证输入电源电压在芯片工作范围内稳定。同时,还可以在输出电路中添加电池保护芯片,以避免过充、过放和短路等现象。 此外,应注意热量的散发和处理。TP4056充电过程中会产生一定的热量,因此必须在PCB设计中考虑散热措施,如布置大面积的铜箔散热区域、增加散热孔等。这样可以有效降低芯片温度,提高电路的可靠性和寿命。 最后,还应合理设置PCB的尺寸和外壳设计,以保证TP4056的安装和使用便捷。可以采用标准尺寸的模块化设计,方便与其他电路板集成使用。 综上所述,TP4056电路的PCB设计应充分考虑电路布局、线路隔离、稳定电源供应、热量散发和处理以及尺寸和外壳设计等方面。只有综合考虑这些因素,才能设计出高效、稳定、安的TP4056电路板
