半导体三极管(BJT),也称双极型晶体管、晶体三极管,英文缩写BJT。

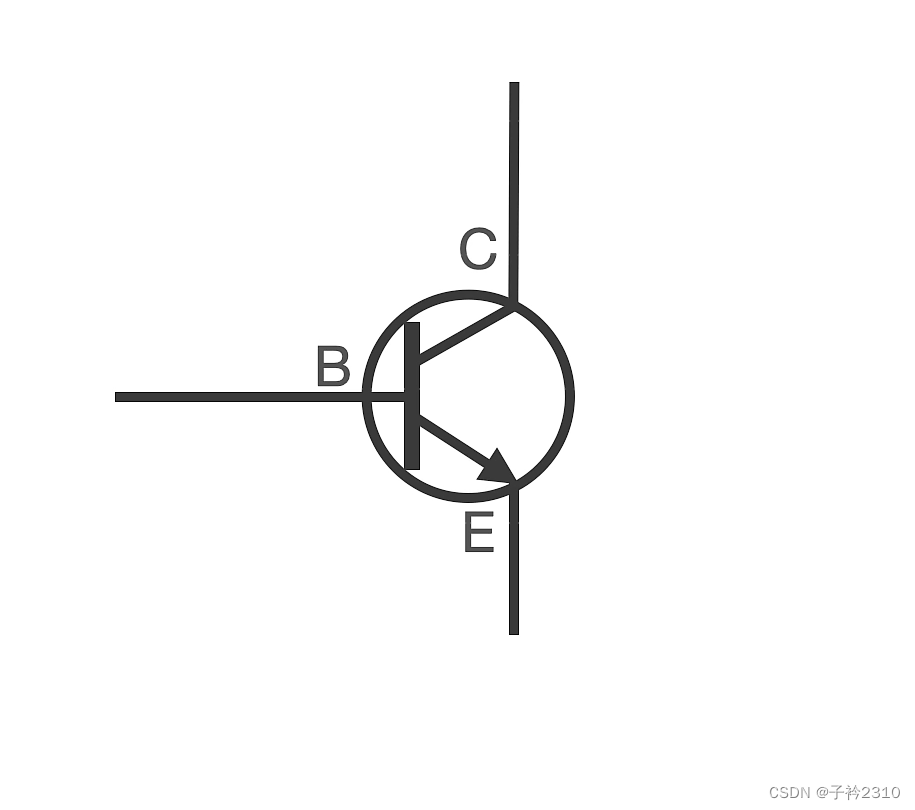

它是由两个PN结构成,三条引线分别称为 发射极e (Emitter)、 基极b (Base)和 集电极c (Collector)

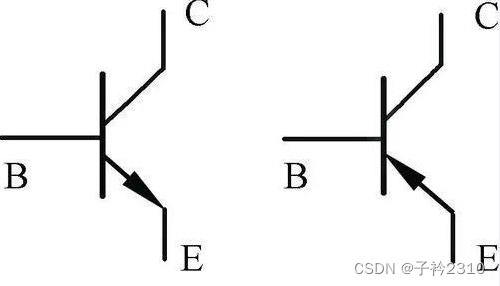

三极管的类型可分为NPN型与PNP型,如下图所示
当C接地时,B做控制引脚,NPN型三极管控制脚为高电平时,三极管导通。PNP三极管控制脚B为负电压时,三极管导通。
电流一般情况下是从P区流向N区,可据此来判断三极管是NPN还是PNP型。
流过基极的电流为IB,流过集电极的电流为IC,流过发射极的电流为IE。
三者的关系为:IE=IB+IC BJT是电流控制元件,有电流放大作用。

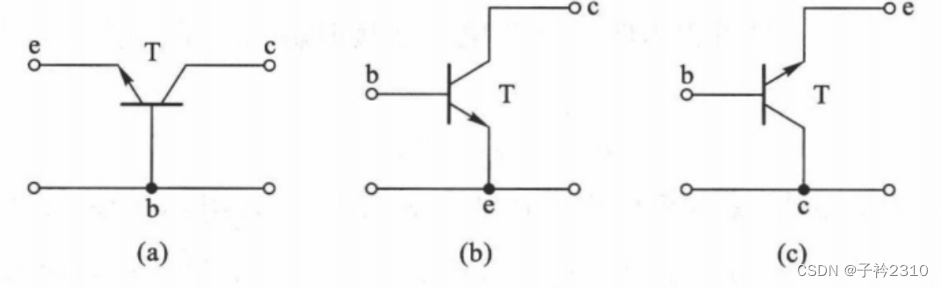

三极管有三种连接关系,如下图所示,a为共基极电路,b为共集电极电路,c为共发射极电路
共射极连接时,有
IC=β * IB,其中β为共射极直流电流放大系数。
共基极连接时,有
IC=α * IE,其中α为共基极直流电流放大系数。
α和β关系为:β=α/(1-α)
三极管有3种工作状态,分别是截止状态、放大状态、饱和状态。
截止状态; 当发射极与集电极出现反向偏置时,三级管进入截止状态。
放大状态; 当三极管发射极正向偏置,集电极反向偏置,三极管就进入放大状态。
饱和状态; 当三极管发射极正偏,集电极正偏时,三极管工作在饱和状态。

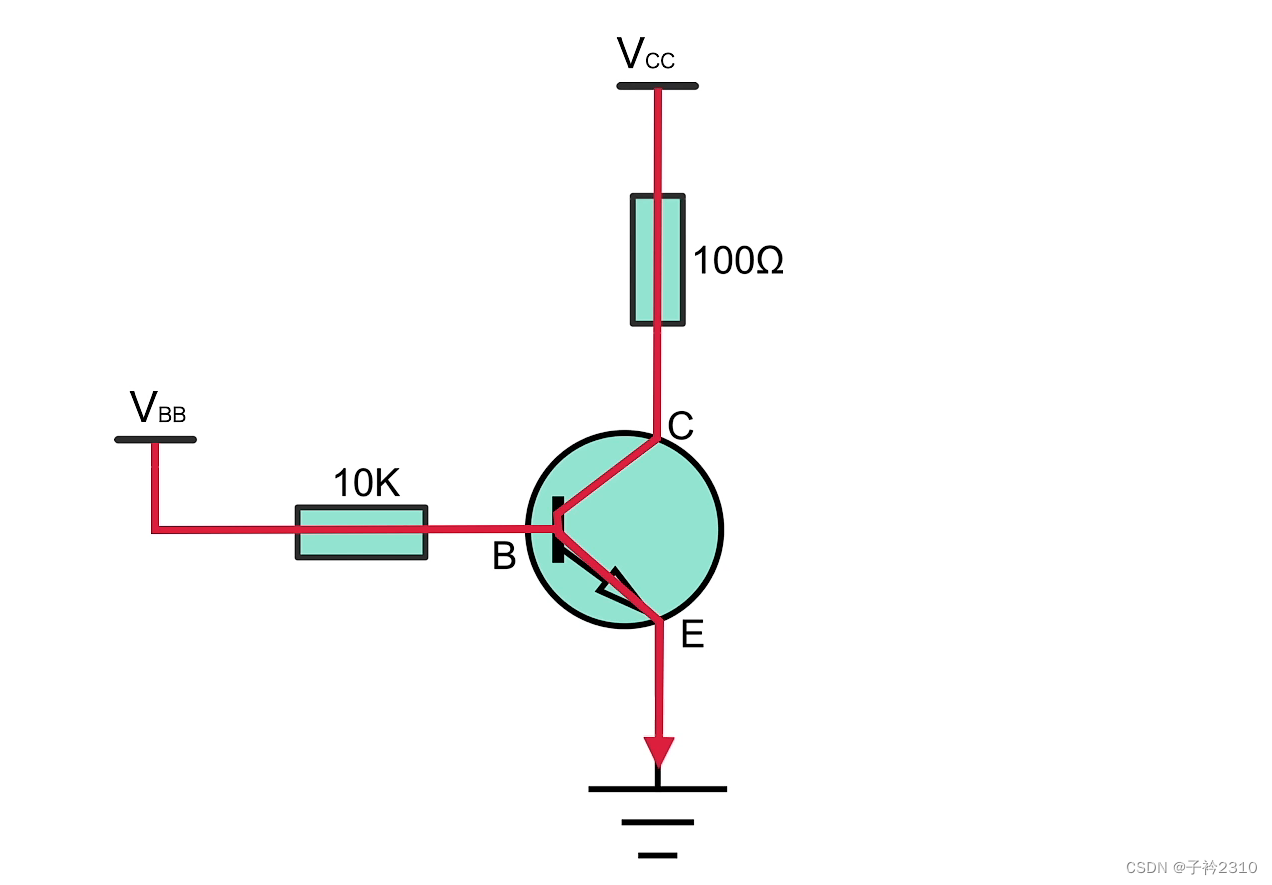

套用公式,Ie=Ib+Ic
β1=Ic/Ib
式中:β1——称为直流放大倍数
这就是说,在基极补充一个很小的Ib,就可以在集电极上得到一个较大的Ic,这就是所谓电流放大作用,Ic与Ib是维持一定的比例关系。
