- 裁剪(产生的问题是如何利用系统或超系统中的组件取代被裁剪组件的功能)
-
什么是裁剪
将组件去掉,而将其执行的有用功能利用系统或超系统中的剩余组件来代替
2.裁剪组件的选择
通过TRIZ理论中的问题识别工具的输出:功能分析得到的功能-成本图,因果链得到的关键缺点,工程进化趋势得到的改进策略
被裁剪组件满足:
(1)裁剪后对系统改善最大或有多个缺点的组件(成本也可作为缺点之一)
(2)裁剪有较低价值的组件,一些不太重要的功能可能在剩余组件中很容易重新分配,而无需对工程系统进行重大的变动
(3)裁剪程度可以是激进的或渐进的。渐进式创新,保守裁剪;激进式创新,暴力裁剪,直接剪掉重要组件。若项目允许,优先对工程系统实施暴力裁剪。
(4)若无法对裁剪组件的功能再分配,不能裁剪该组件
3.裁剪规则
满足一条规则即可被裁剪
A:有用功能的对象被去掉
B:有用功能的对象自己可以执行这个有用功能
C:从系统或超系统中找到另一个组件执行有用功能
说明:A最激进,去掉载体和对象两个组件;C最常用
4.功能的再分配
BC有用功能保留,有用功能再分配
新功能载体特征:
(1)组件对同一对象执行了相似功能——功能类似,对象相同
(2)组件对另一个对象执行了相似功能——功能类似,对象不同
(3)组件对同一对象有相互作用,但没执行功能
(4)组件拥有执行功能所需要的一系列资源
Eg. 裁剪砂锅,作用加热食物
(1)使用电饭煲
(2)使用热水壶
(3)将饭盒、金属盆改造,执行加热饭菜功能
(4)所需资源:产生热量——电、煤气改造解决加热食物

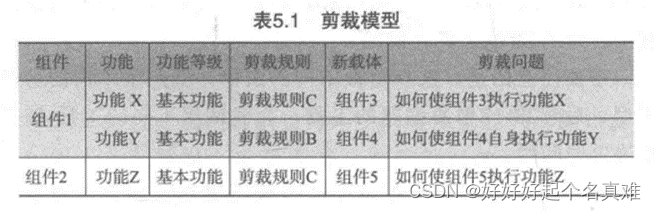

5.裁剪模型(实施裁剪后的功能模型——裁剪后剩余部件组成的模型)及裁剪问题(裁剪后还有一些需要解决的问题——关键问题,使用TRIZ解决问题工具)
6.建立裁剪模型的步骤
(1)功能分析画出功能模型
(2)利用裁剪指南选择工程系统中需要裁剪的候选组件
(3)选择将被裁剪组件的第一个有用功能
(4)选择合适裁剪规则(对于基本功能,裁剪A不适用)
(5)运用功能再分配规则,选择新功能载体
(6)描述裁剪后的问题
(7)重复3-6,将组件所执行的有用功能全部分析一遍
(8)重复2-7,将所有可能被裁剪的组件尝试一边
