一、设计简介:
本设计是基于51单片机脉搏心率报警LCD 1602显示系统设计主要实现以下功能:
1. 单片机型号:STC89C52/51、AT89C52/51、AT89S52/51等都可通用。
2.本系统自带单片机上电复位电路,晶振电路,手动复位电路(即复位按键)。
3.可以用按键设置,设置心率的上、下限报警值,并具有掉电保存,保存在STC单片机的内部,上电无需重新设置。
4.当实际测到的心率次数超过上限或低于下限时,蜂鸣器报警提示心率不正常。
5.LCD1602液晶第一行显示当前的心率,单位是心率/分钟,第二行显示设定的上、下限报警值。
6.把手指放在光电传感器上,要轻轻的压在传感器上面,尽量要其他手指支撑起要测脉搏的手指头。
7.手指放上去后5秒左右指示灯会闪烁,说明已经测到您的脉搏了。
8.人脉搏跳动的时候,血液的透光性不一样会导致接收器那边接收的信号强弱不一样,因此可以把变化的信号滤波、放大、整形等系列处理后 ,单片机利用外部中断对其进行计数,最终换算成人一分钟脉搏的跳动次数显示在液晶屏上。
主要硬件组成:
51单片机+LCD1602液晶+光电传感器+蜂鸣器+运放+滤波电路+按键

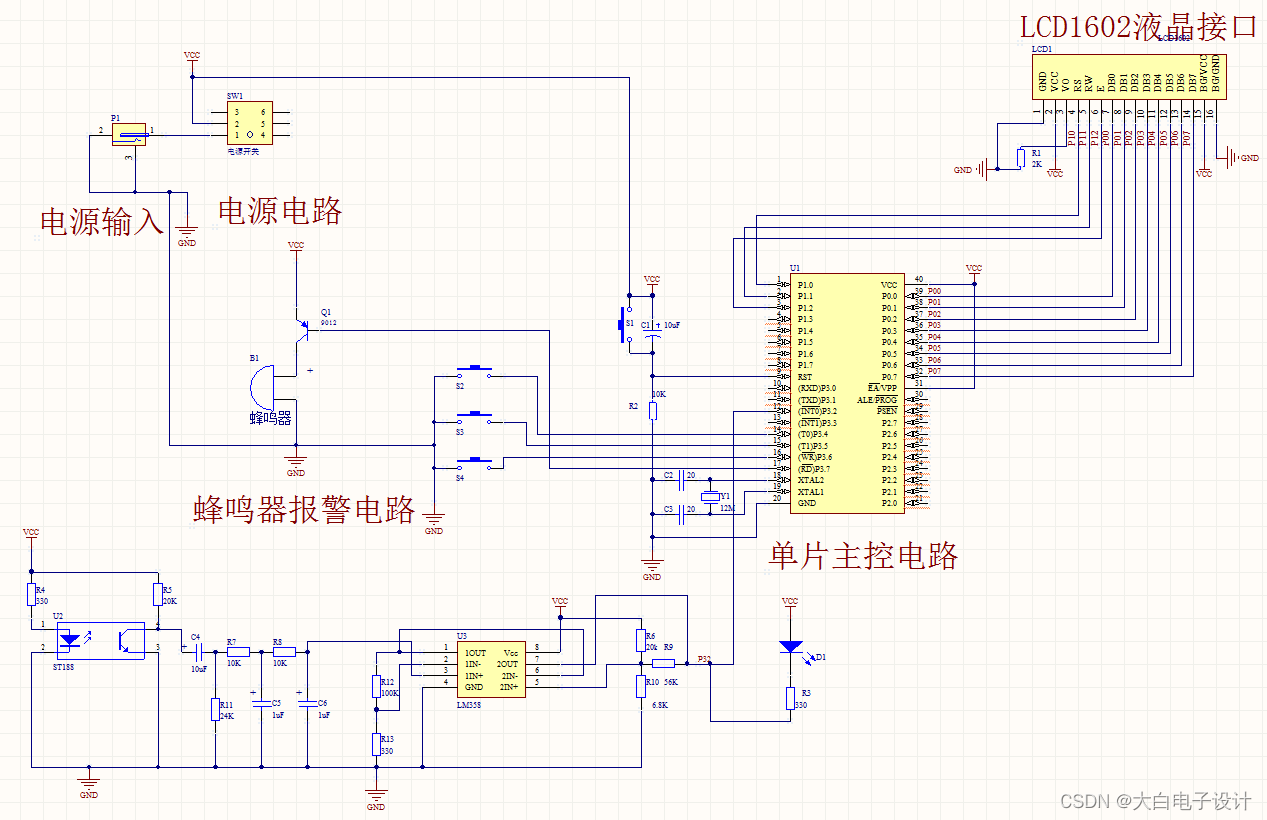

二、原理图

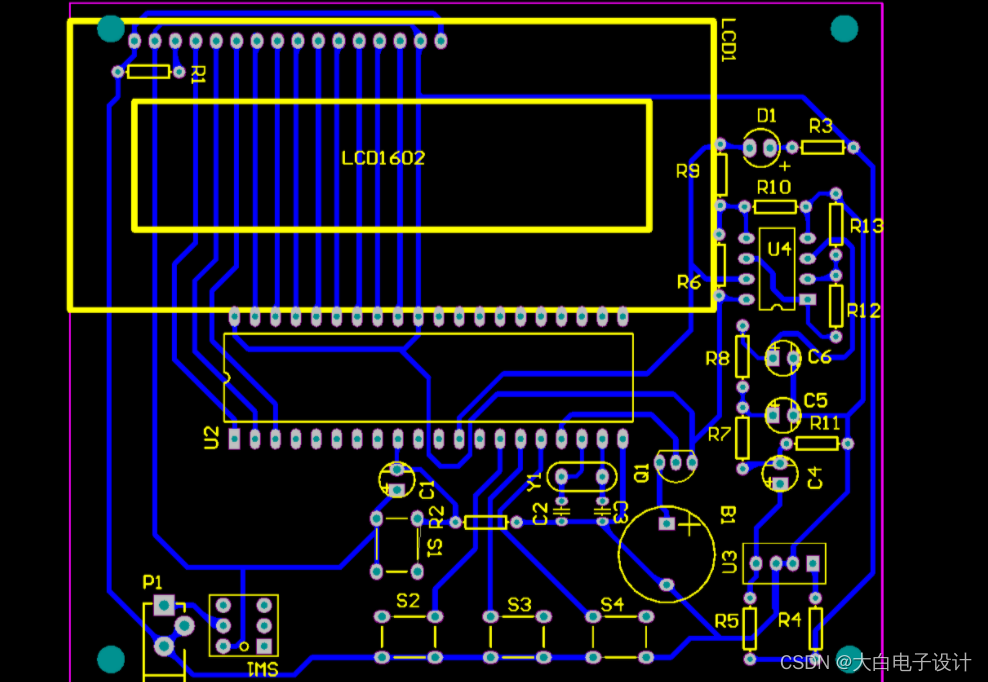

三、PCB图

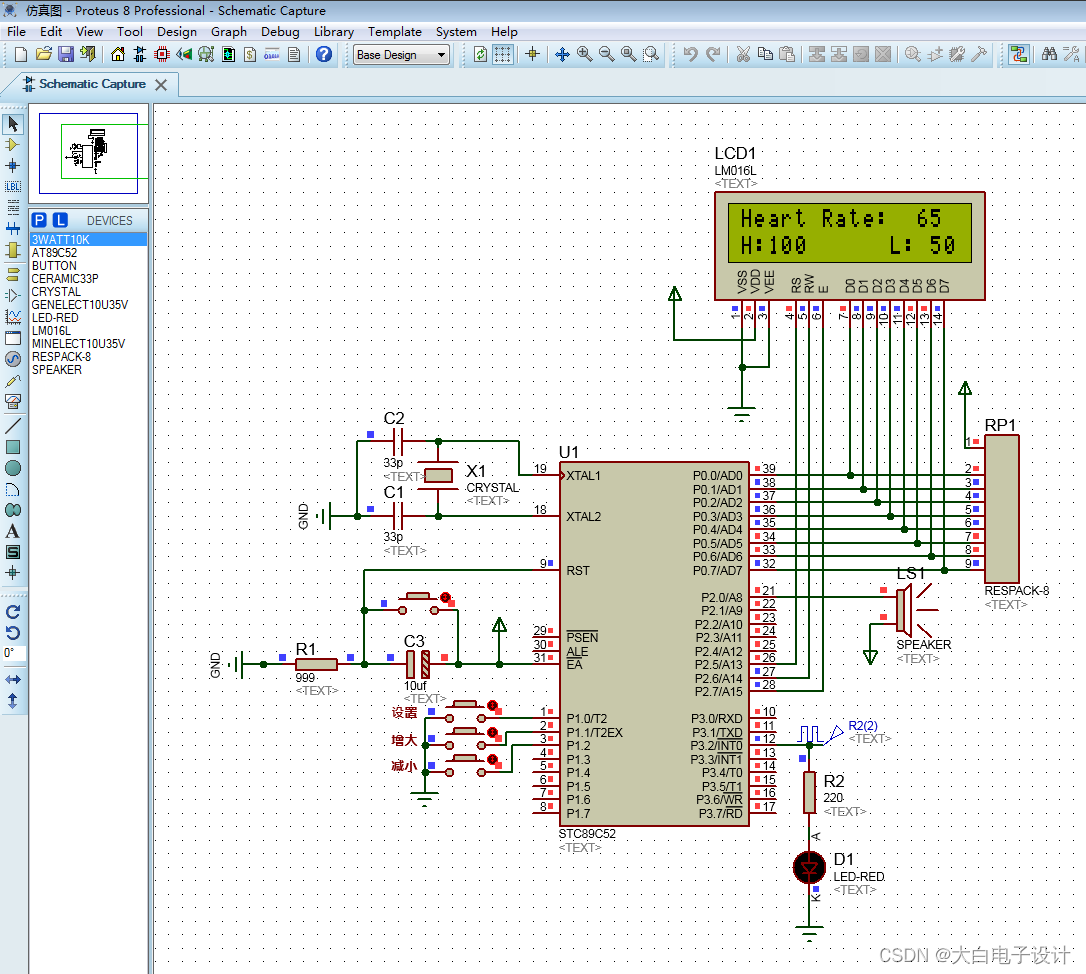

四、Proteus仿真

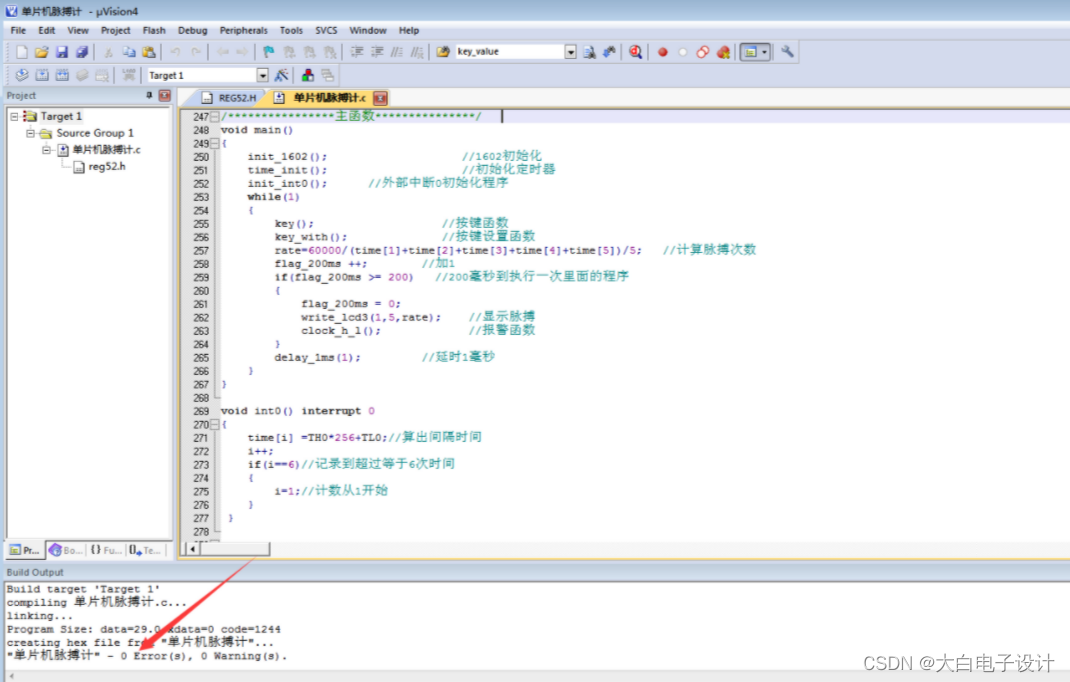

五、程序源码

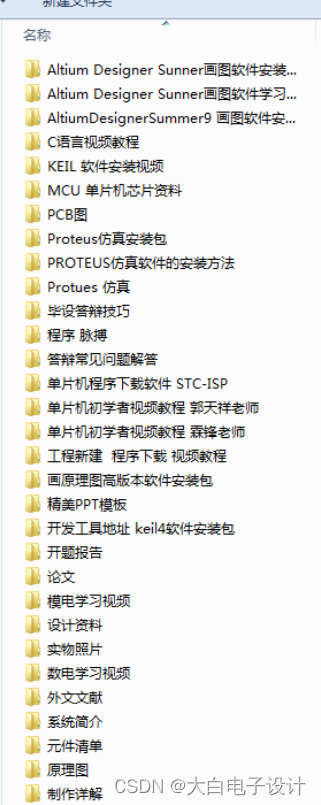

六、资源获取
本项目包含的所有文件都可以点击下面的名片,发送 “19、基于51单片机脉搏心率报警LCD 1602显示系统设计 ” 获取!
项目纯手打,不是免费的哦~
希望可以帮到你哈!
