静态路由实验报告

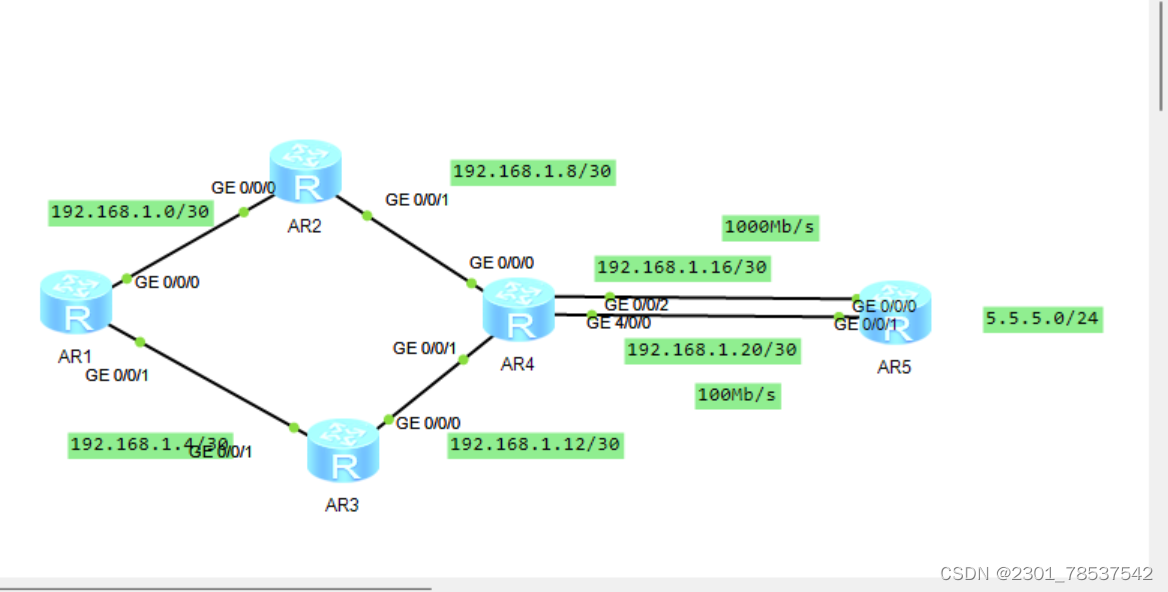

实验拓扑图

二、 实验要求

1.除了R5的环回地址固定5.5.5.0/24，其他网段基于192.168.1.0/24进行合理划分;
2.R1-R4每个路由器存在两个环回接口，模拟PC，地址也在192.168.1.0/24网络内;
3.R1-R4不能直接编写到达5.5.5.0/24的静态路由，但依然可以访问;
4.全网可达，尽量减少每台路由器路由条目数量，避免环路;
5.R4与R5间，正常1600M链路通信，故障时自动改为100M;

三、实验思路
1、划分IP并给相应设备配置IP地址,可将192.168.1.0/24划分为5个大的网段

(1)192168.1.0/27--骨干链路
分析:骨干链路有6条，继续将192.168.10/27网段，划分成6个小网段。30位的掩码。也可保证每条链路只有两个IP地址可配，节约IP地址。

（2)实验环回

R1环回:192.168.1.32/27
L0:    192.168.1.32/28
L1:    192.168.1.48/28

R2环回:192.168.1.64/27
L0:    192.168.1.64/28
L1:    192.168.1.80/28

R3环回    :192.168.1.96/27
   L0:        192.168.1.96/28
   L1:    192.168.1.112/28

R4环回:192168.1.128/27
LO:    192.168.1.128/28
L1:    192.168.1.144/28

2、编写除了到达5.5.5.0/24之外，到达其他网段的静态路由。
3、配置缺省路由，实现5.5.5.0/24互通，至此实现全网通，并测试，
4、防环，做黑洞路由配置.
5、做备份，通过改变路由条目优先级实现。
6、测试，观察1000Mb/s链路故障时，数据能否走100Mb/s链路。

四、实验步骤

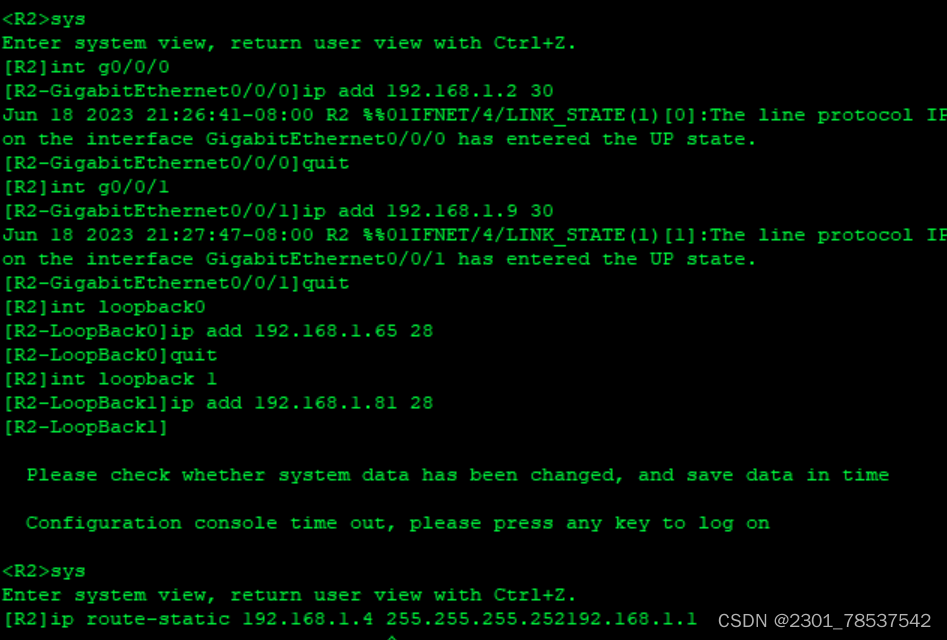

1.配置ip地址

各路由器进行·端口·ip·地址配置·





二·、配置路由，除了5.5.5.0/24以外，实现其他网段可达

R1

ip route-static 192.168.1.64 27 192.168.1.2

ip rout 192.168.1.8 30 192.168.1.2

ip route-static 192.168.1.128 27 192.168.1.2

ip route-static 192.168.1.128 27 192.168.1.6

ip route-static 192.168.1.16 30 192.168.1.2

ip rout-static 192.168.1. 192.168.1.6

ip route-static 192.168.1.12 30 192.168.1.6

ip route-static 192.168.1.96 27 192.168.1.6

ip route-static 192.168.1.20  192.168.1.2

[R2]ip route-static 192.168.1.4 255.255.255.252 192.168.1.1

[R2]ip route-static 192.168.1.12 255.255.255.252 192.168.1.10

[R2]ip route-static 192.168.1.16 255.255.255.252 192.168.1.10

[R2]ip route-static 192.168.1.20 255.255.255.252 192.168.1.10

[R2]ip route-static 192.168.1.96 255.255.255.224 192.168.1.10

[R2]ip route-static 192.168.1.96 255.255.255.224 192.168.1.1

[R2]ip route-static192.168.1.128 255.255.255.224 192.168.1.10

[R3]ip route-static 192.168.1.0 255.255.255.252 192.168.1.5

[R3]ip route-static 192.168.1.8 255.255.255.252 192.168.1.14

[R3]ip route-static 192.168.1.16 255.255.255.252 192.168.1.14

[R3]ip route-static 192.168.1.32 255.255.255.224 192.168.1.5

[R3] ip route-static 192.168.1.20 255.255.255.252 192.168.1.14

[R3]ip route-static 192.168.1.64 255.255.255.224 192.168.1.5

[R3]ip route-static 192.168.1.64 255.255.255.252 192.168.1.14

[R3]ip route-static 192.168.1.128 255.255.255.224 192168.1.14

[R4]ip route-static 192.168.1.0 30 192.168.1.9

[R4]ip route-static 192.168.1.32 27 192.168.1.9

[R4]ip route-static 192.168.1.96 27 192.168.1.13

[R4]ip route-static 192.168.1.4 30 192.168.1.13

[R4]ip route-static 192.168.1.32 27 192.168.1.13

[R5]ip route-static 192.168.1.64 27 192.168.1.17

[R5]ip route-static 192.168.1.96 27 192.168.1.17.

[R5]ip route-static 192.168.1.96 27 192.168.1.17

[R5]ip route-static 192.168.1.128 27 192.168.1.17

[R5]ip route-static 192.168.1.0 30 192.168.1.17

[R5]ip route-static 192.168.1.8 30 192.168.1.17

[R5]ip route-static 192.168.1.4 30 192.168.1.17

[R5]ip route-static192168.1.12 30 192.68.1.17       ^

[R5]ip route-static192168.1.12 30 192.68.1.17       ^

[R5]ip route-static 192 168.1.12 30 192.68.1.17                    ^

[R5]ip route-static 192.168.1.12 30 192.68.1.17

[R5]ip route-static 192.168.1.0 255.255.255.252 192.168.1.21

[R5]ip route-static 192.168.1.4 255.255.255.252 192.168.1.21

[R5]ip route-static 192.168.1.8 255 255.255.252 192.168.1.2

[R5]ip route-static 192.168.1.8 255.255.255.252 192.168.1.21

[R5]ip route-static 192.168.1.12 255.255.255.252 192.168.1.21

[R5]ip route-static 192.168.1.32 255.255.255.224 192.168.1.21

[R5]ip route-static 192.168.1.64 255.255.255.224 192.168.1.21

[R5]ip route-static 192.168.1.96 255.255.255.224 192.168.1.21

[R5]ip route-static 192.168.1.128 255.255.255.224 192.168.1.21

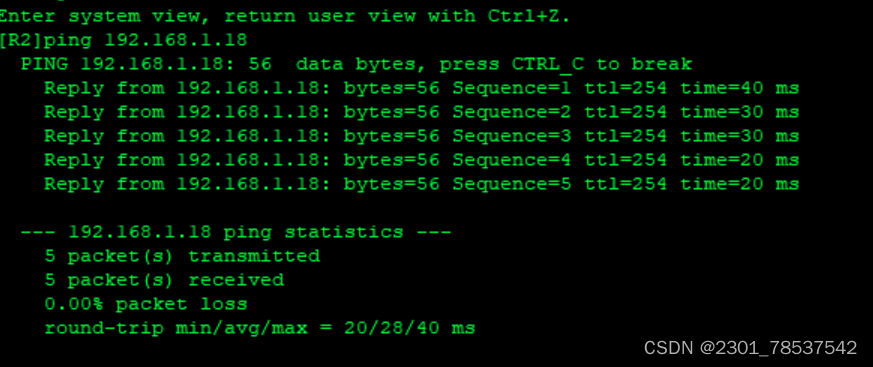

测试

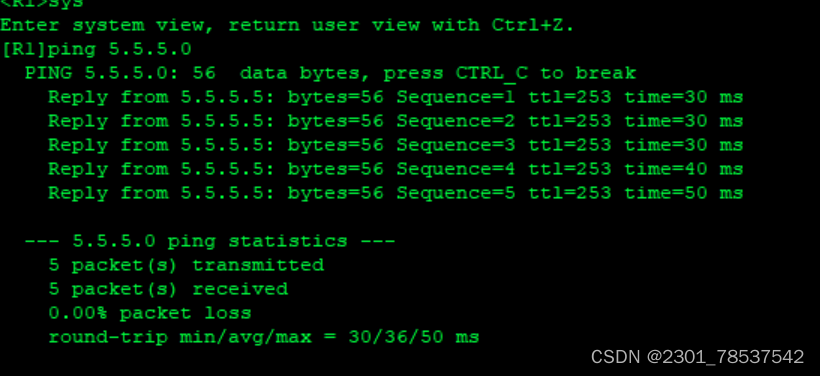

3.配置缺省路由，实现5.5.5.0/24互通

4、防环，做黑洞路由配置.
[R1]ip route-static 192.168.1.32 27 NULL·0.

[R2 ip route-static 192.168.1.64·27 NULLO

[R3]ip route-static 192.168.1.96 27 NULL0.

R4]ip route-static 192.168.1.128 27 NULL·0.

5、做备份。
[R4]iproute-static0.0.0.00192.168.1.22 preference61.
[R5]iproute-static192168.1.0255255.255.252192168.1.21 preference61.
[R5]iproute-static192.168.1.4255.255.255.252192.168.1.2preference61.
[R5liproute-static1921681.8255.255.255252192.168.1.21preference61
[R5]iproute-static 192 168.1.12 255.255.255.252 192 168.1.21 preference6l.
[R5]iproute-static    192.168.1.32    255.255 255.224    192.168.1.21
preference6l.
[R5]iproute-static    192.168.1.64    255 255 255 224 192168.1.21
preference61.
[R5]iproute-static    192168.1.96 255 255 2552241921681.21
preference6l.
[R5]iproute-static 1921681.128 255.255.255.224192.168.1.21 preference61..

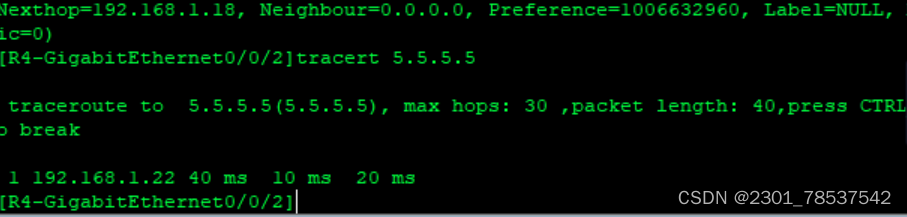

六、测试
