fluent的马赫数，结果报告怎么调节导出

最新推荐文章于 2024-09-13 22:55:23 发布
最新推荐文章于 2024-09-13 22:55:23 发布
阅读量1.2k 收藏 1
点赞数 2
文章标签： 单片机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2301_78726798/article/details/138467598
版权

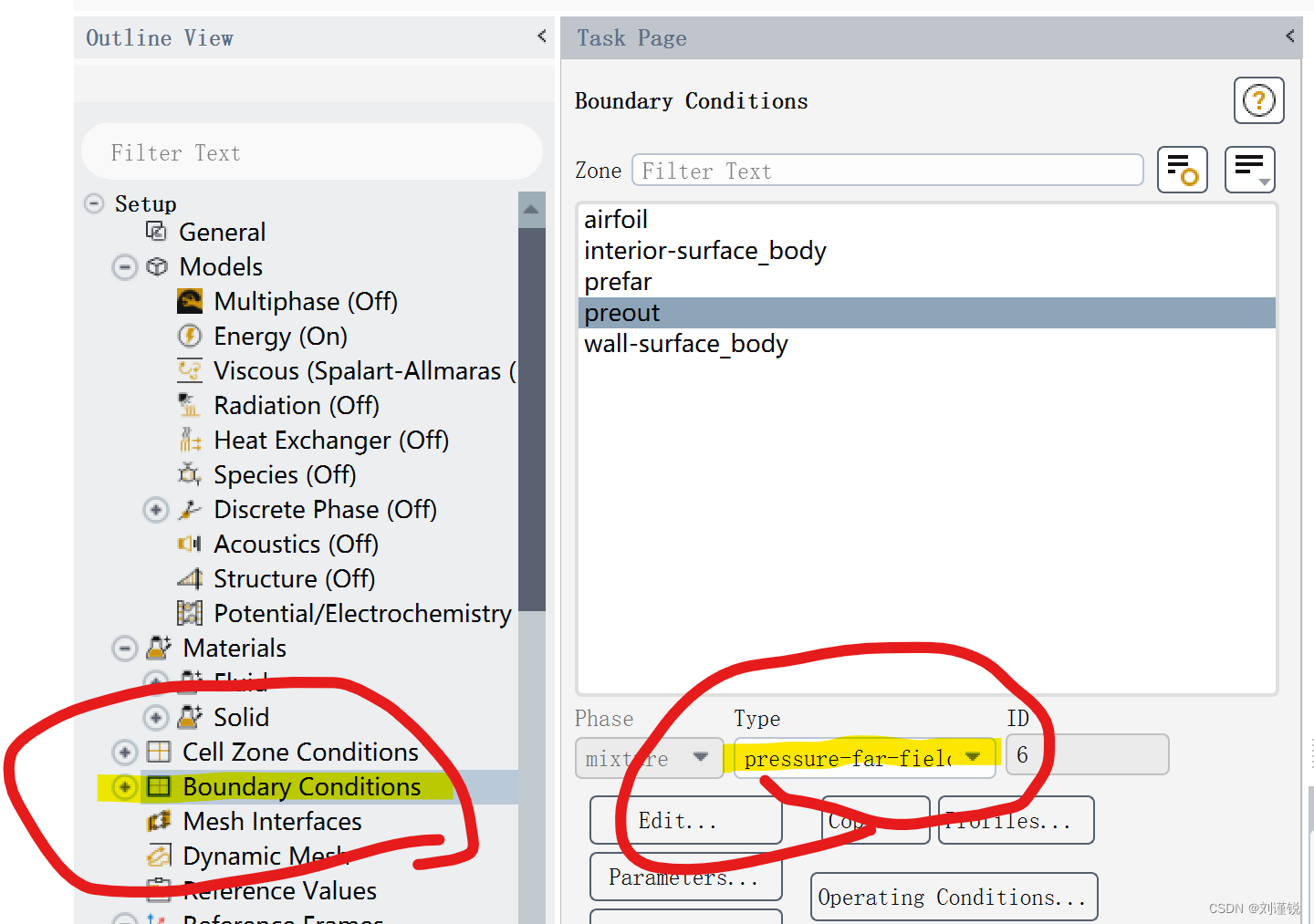

马赫数在这里，Define→Boundary Conditions
在里面找你设置成pressure-far-field的项，马赫数在里面就可以改了，一般是0.6

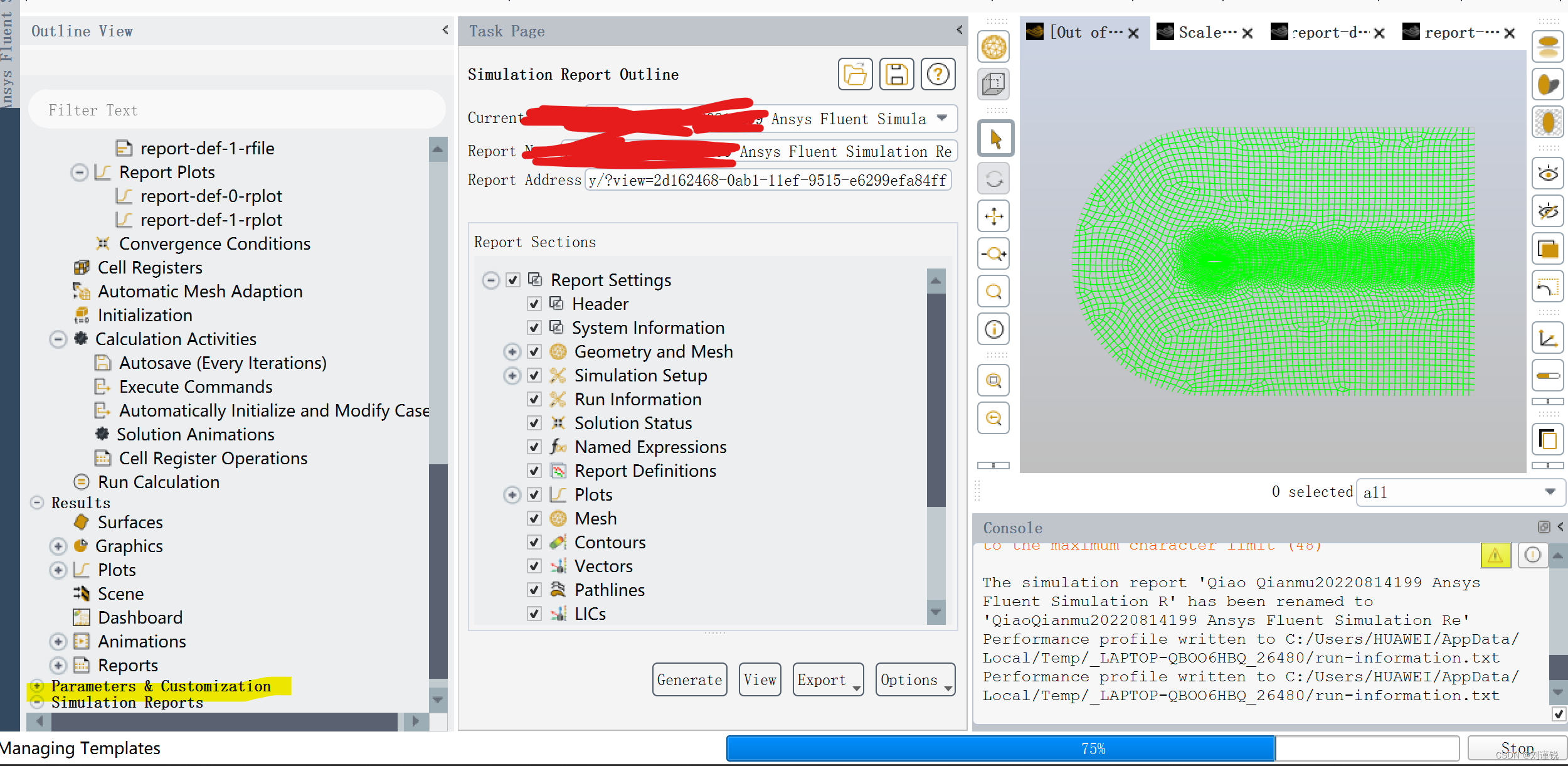

报告在这里导出
