【STC8】定时器

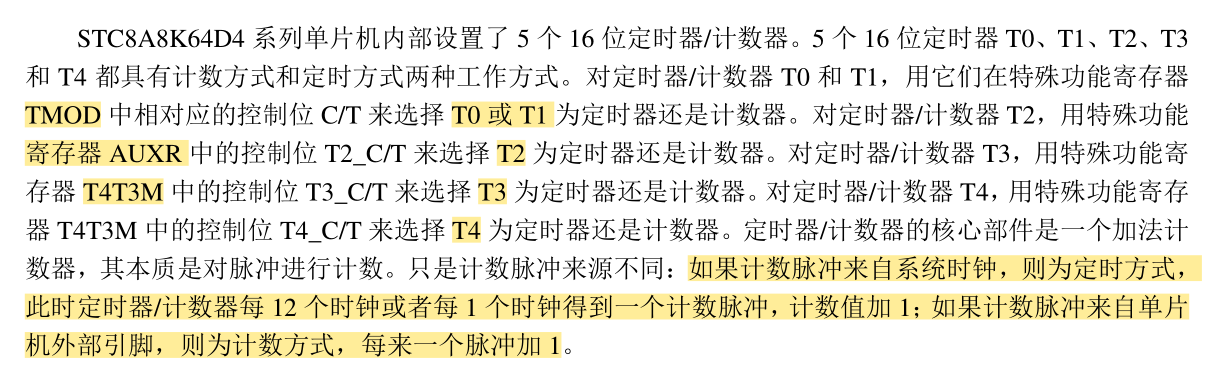

概述

清0则用作定时器（对内部系统时钟进行计数），置1用作计数器（对引脚T0/P3.4外部脉冲进行计数）。

定时功能：内部时钟的频率，再结合计数，就可以计算这段时间所用的时间。

寄存器

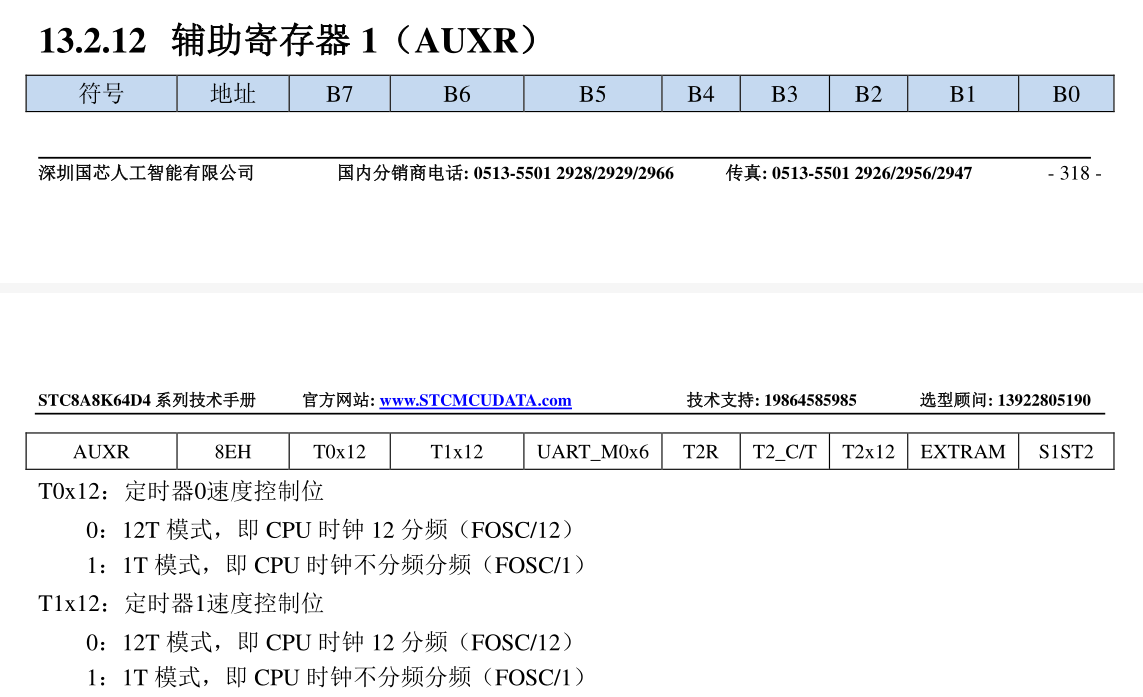

辅助寄存器 1（AUXR）

默认都是12T。

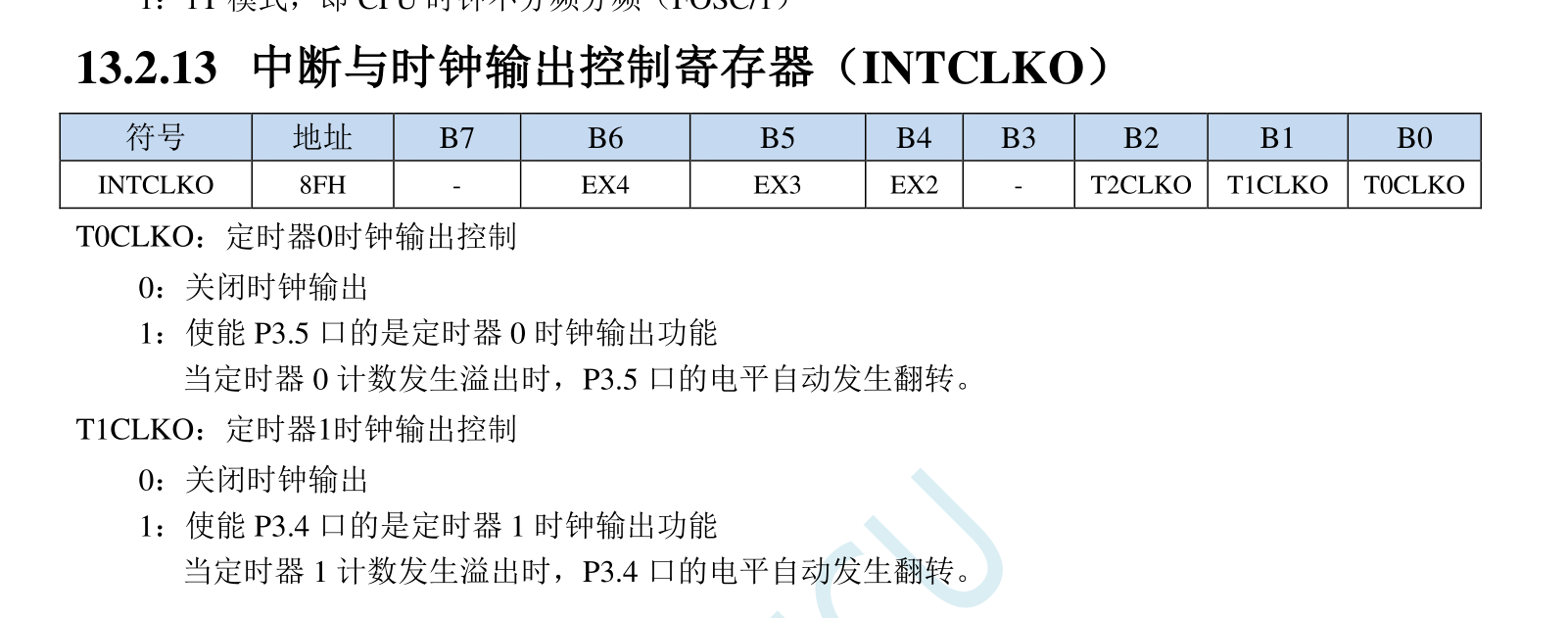

中断与时钟输出控制寄存器（INTCLKO）

如果选择时钟输出，必须要将对应的IO口初始化。

‍

单位

1M是1百万，就是1000000。

计数单位应包含整数部分和小数部分两大块，并按以下顺序排列：京、千兆、百兆、十兆、兆、千亿、百亿、十亿、亿、千万、百万、十万、万、千、百、十、个（一）、十分之一、百分之一、千分之一。

M的英文全称是million ，意思是百万，1M就是1百万，就是1000000，通常商业中说的M就是十进制的M，即一百万。另外我们通常所说的流量中的M不是1百万，而是1024KB，因为我们流量的计算用的是二进制。

• 1GHz=1000MHz，1MHz=1000kHz，1kHz=1000Hz
• 1s=1000ms，1 ms=1000μs，1μs=1000ns
• s（秒）、ms（毫秒）、μs（微秒）、ns（纳秒）—

时钟频率 时钟周期

• 5MHz 200ns
• 10MHz 100ns
• 20MHz 50ns
• 25MHz 40ns
• 33MHz 30ns
• 40MHz 25ns
• 50MHz 20ns
• 66MHz 15ns
• 80MHz 12ns
• 100MHz 10ns
• 120MHz 8.3ns
• 133MHz 7.5ns

时钟周期与时钟频率互为倒数, 我们可以找出以下关系:

• 时钟频率 时钟周期
• 1Hz 1s
• 1KHz 1ms
• 1MHz 1μs
• 1GHz 1ns—

知道这些,我们就能很快换算周期与频率.

• 比方10KHz, 那么就是1/10 = 0.1ms, 即100μs.

• 比方100ns, 那么就是1/100 = 0.01GHz, 即10MHz.

  ‍

定时器初值计算

1、时钟周期ÿ
