一. 系统概述

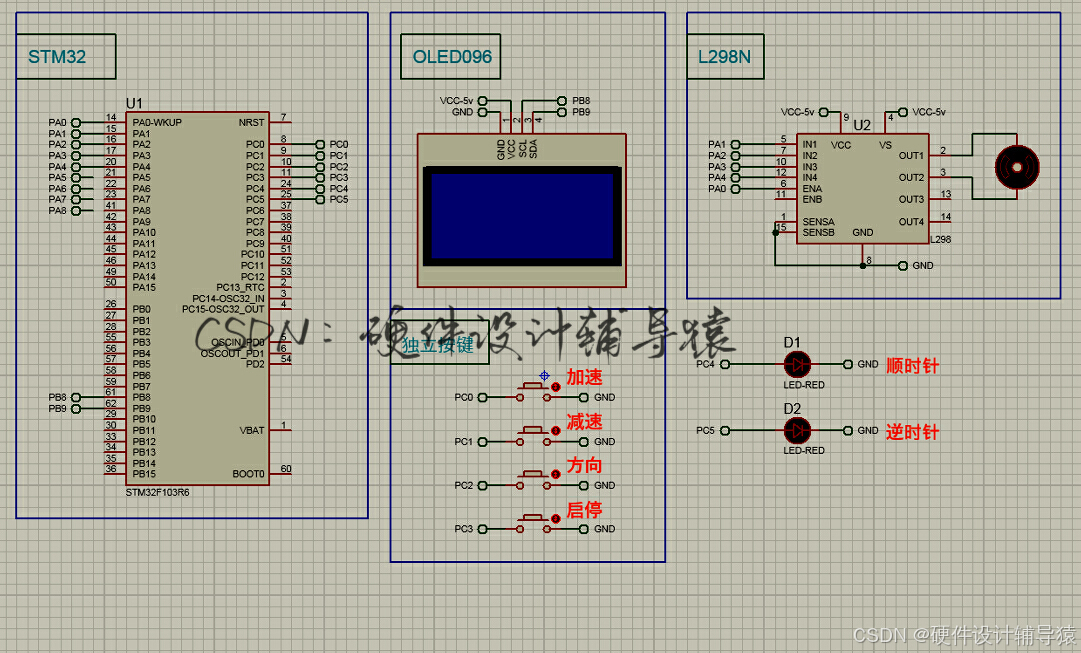

系统以STM32单片机为核心进行控制，通过L298N驱动电机。用户可以通过按键直接操作电机，包括启动和停止电机，调节电机的加减速，及改变电机的旋转方向。

在这里插入图片描述

二. 仿真操作说明

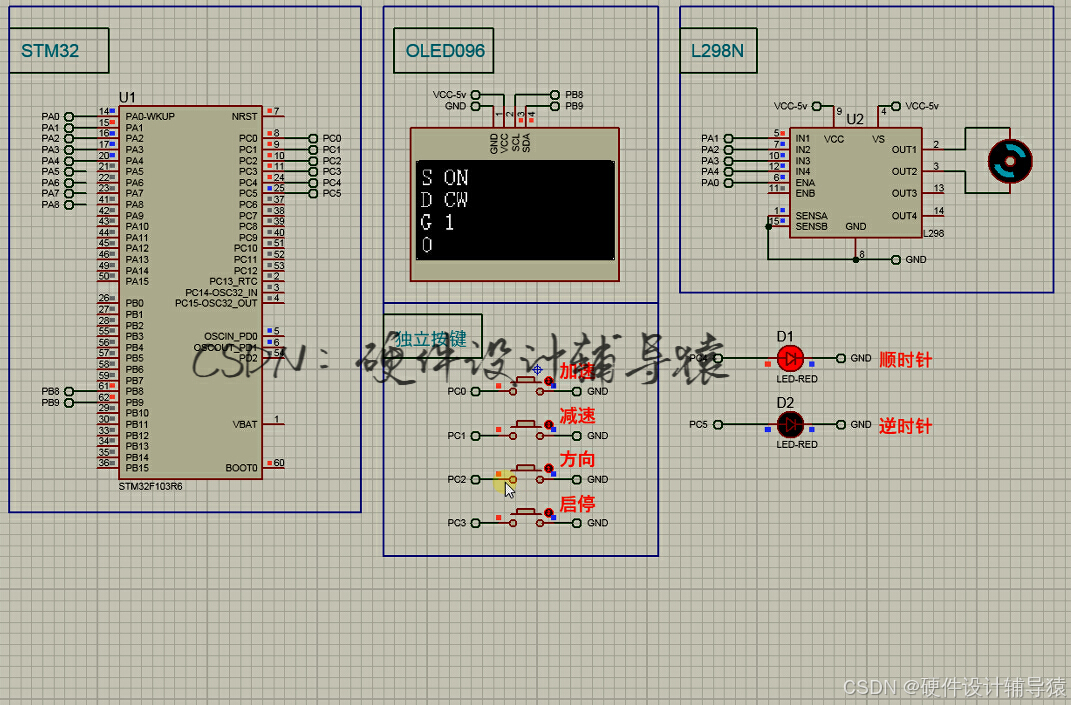

用户可以通过按键来控制电机的开关，另外，加减速按键允许用户调节电机的运行速度。

在这里插入图片描述

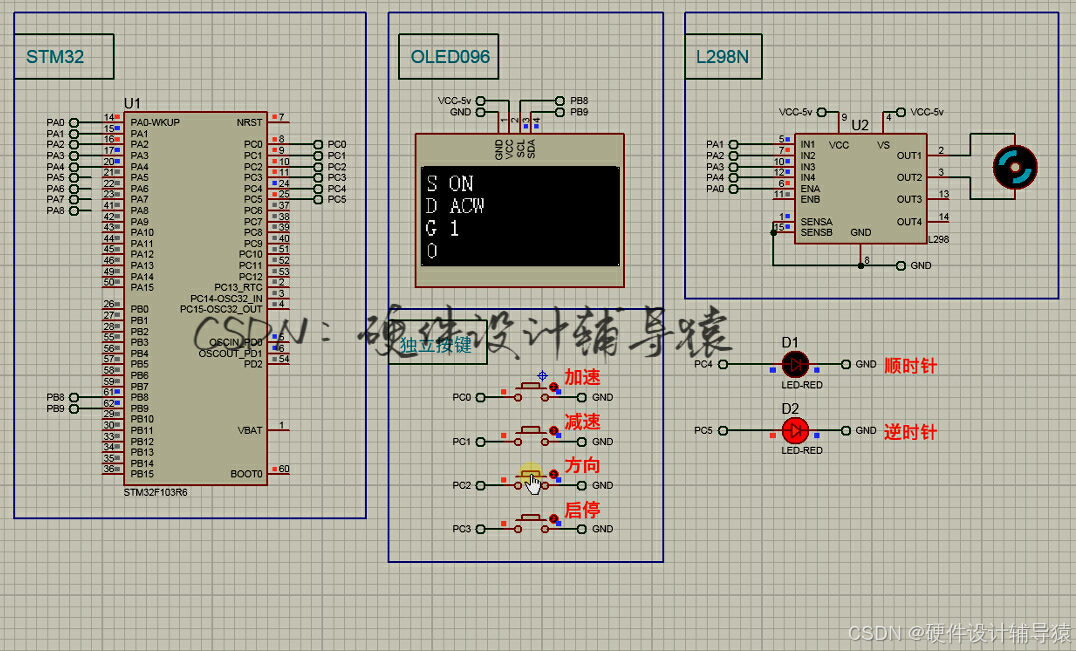

使用方向按键可以在顺时针和逆时针方向之间切换电机的旋转方向。

在这里插入图片描述

三.程序设计

#include &lt;main.h&gt;
u8 Key;//按键检测
u8 V[]={0,20,40,60,80,100};
u8 G=1;//档位
u8 S=0;//启停
u8 D=0;//方向

void Init_Test(void);
void Display(void);

int main(void)
{
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//2:2
	Init_Test();


	while(1)
	{
		Key_Scan(&amp;Key);
		OLED_ShowNum(4
