【毕业设计】_基于STM32单片机的智能冰箱（原理图+源码）

原创

已于 2024-07-29 09:26:05 修改

· 651 阅读

2 ·

版权

文章标签：

#单片机 #课程设计 #stm32

于 2024-07-16 16:17:33 首次发布

一. 系统概述

这是一款基于STM32F103C8T6单片机设计的智能冰箱控制系统，能够管理冰箱的制冷装置，并监测冰箱内的异味浓度。当异味浓度超过设定的阈值时，系统会启动紫外灯进行消毒。通过继电器实现对冰箱制冷装置的控制，MQ-2传感器用于采集冰箱内部的异味浓度。

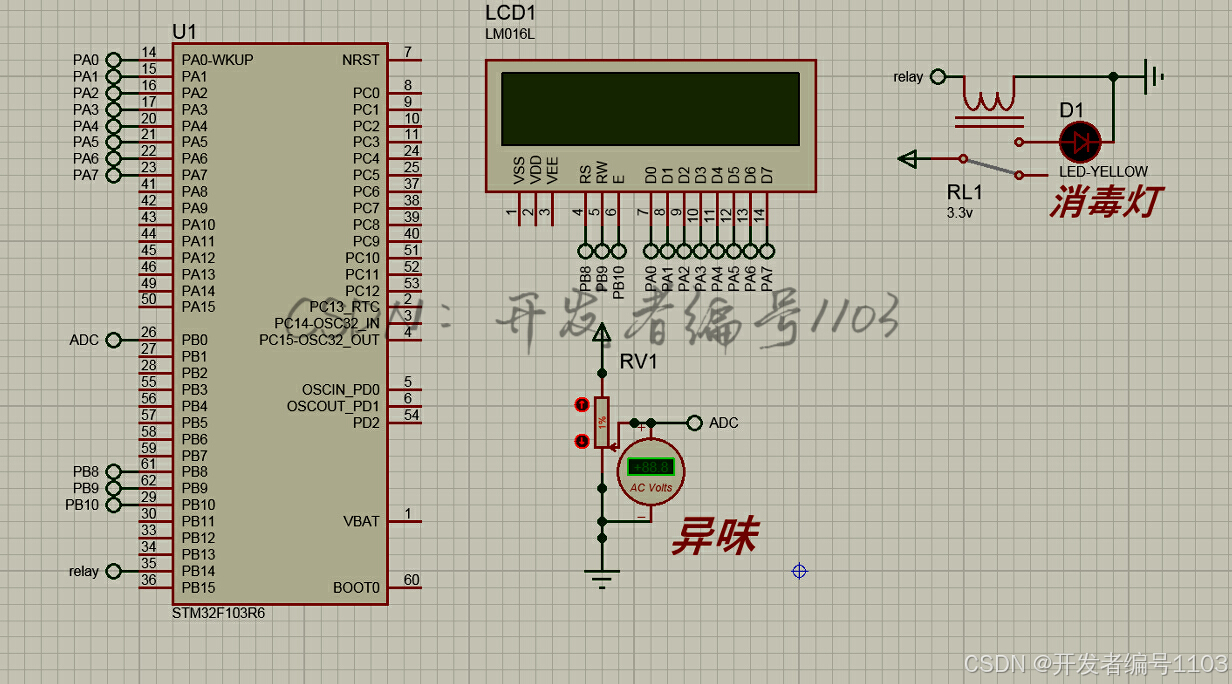

智能冰箱控制系统

二. 仿真概述

使用MQ-2传感器检测异味浓度，通过调节滑动变阻器可以模拟异味浓度的变化。LCD1602显示屏会实时显示检测到的异味浓度和设定的阈值。例如，当异味浓度为0且阈值设定为20时，消毒灯处于关闭状态。

MQ-2异味检测示意图

当滑动变阻器调节后，异味浓度增加至22，超过了设定的阈值，此时系统会自动开启消毒灯。

MQ-2异味浓度超过阈值示意图

三.程序设计

#include &lt;stm32f10x.h&gt;
#include &lt;delay.h&gt;
#include &lt;ADC_x.h&gt;
#include &lt;Lcd1602.h&gt;
#include &lt;Led.h&a
