硬件设计_基于STM32单片机的智能灌溉系统

一. 系统功能概述

1. 环境监控功能：系统整合了多种环境传感器，可以实时获取并监控当前环境的温度、湿度，以及光照强度。
2. 土壤湿度监控：通过土壤湿度传感器测量土壤中水分含量，数据会即时显示在屏幕上。
3. 显示屏信息：配备了显示屏，用以实时呈现环境温度、湿度、光照强度和土壤湿度等信息，帮助用户清晰了解环境状况。
4. 智能灌溉系统：当土壤湿度低于预设的最小值时，系统会自动启动水泵进行灌溉，直至湿度达到设定的最高值，随后自动停止水泵，以确保植物获得足够的水分。
5. 环境警示功能：如果环境湿度或光照强度超过设定的阈值，系统会发出声光警报提示，使用户能够及时调整环境条件，确保植物生长环境的稳定。

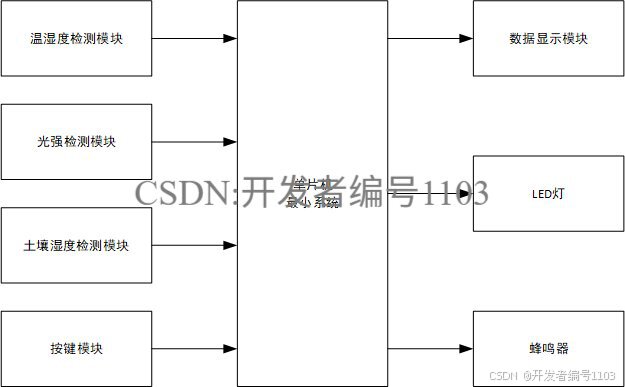

二. 电路设计

电路设计采用了Altium Designer进行设计：

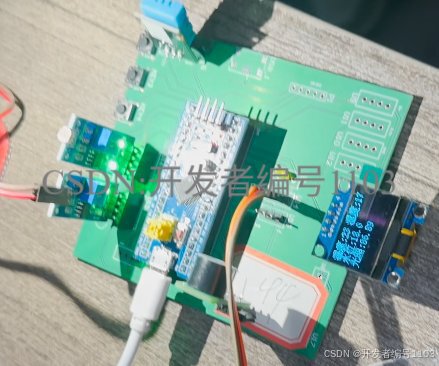

1. 系统的核心控制单元是STM32F103C8T6单片机，构成了最小系统电路；
2. 通过DHT11传感器实现温湿度的检测，并通过单总线与单片机的GPIO接口连接；
3. 光强检测则使用
