74LS151介绍

74LS151 是一款常用的 8 选 1 数据选择器,在数字电路设计中有着广泛的应用。以下为你详细介绍:

基本信息

  • 所属系列:属于 74LS(低功耗肖特基)系列的 TTL(晶体管 - 晶体管逻辑)集成电路,该系列芯片以低功耗和较高的速度为特点。
  • 功能概述:数据选择器又称为多路开关,74LS151 的主要功能是从 8 个输入数据中根据地址码的不同选择其中一个输出,起到数据切换的作用。

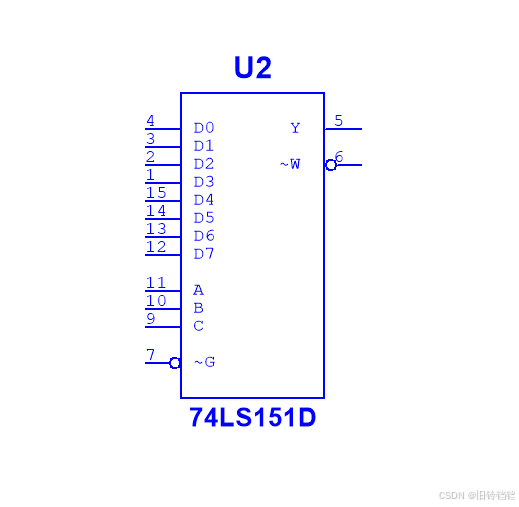

引脚功能

74LS151 通常采用 16 引脚的双列直插式封装(DIP16),各引脚功能如下:

引脚编号引脚名称功能描述
1 - 3C、B、A地址输入端,这三个引脚的二进制编码决定了从 8 个输入数据中选择哪一个输出。CBA 的组合可以表示 0 - 7 共 8 种状态,对应 8 个不同的输入数据通道
4 - 11D0 - D7数据输入端,有 8 个数据输入通道,分别为 D0 到 D7,等待被选择输出
12使能端,低电平有效。当为低电平时,数据选择器正常工作;当为高电平时,数据选择器被禁止,输出 Y 为低电平,为高电平
13反相数据输出端,输出与 Y 相反的逻辑电平
14Y数据输出端,根据地址输入和使能信号,从 8 个输入数据中选择一个输出
15GND接地端,为芯片提供零电位参考
16VCC电源端,一般接 + 5V 直流电源,为芯片正常工作提供电能

工作原理

  • 使能控制:首先要使能端为低电平,数据选择器才能正常工作。若为高电平,无论地址输入和数据输入如何,输出 Y 恒为低电平,恒为高电平。
  • 地址选择:在使能的情况下,根据地址输入端 C、B、A 的二进制编码来选择对应的输入数据输出。例如,当 CBA = 000 时,选择 D0 数据输出到 Y 端;当 CBA = 001 时,选择 D1 数据输出到 Y 端,以此类推,直到 CBA = 111 时选择 D7 数据输出。

真值表

使能地址输入 CBA输出 Y输出
1X X X01
00 0 0D0
00 0 1D1
00 1 0D2
00 1 1D3
01 0 0D4
01 0 1D5
01 1 0D6
01 1 1D7

应用场景

  • 数据传输:在数据传输系统中,当需要从多个数据源中选择一个数据进行传输时,可以使用 74LS151 实现数据的切换和选择。
  • 逻辑函数实现:可以利用 74LS151 实现各种组合逻辑函数,通过合理地设置输入数据和地址信号,能够方便地产生所需的逻辑输出。
  • 测试系统:在电子测试设备中,用于选择不同的测试信号进行分析和处理。

74LS151 和 74LS153 的区别主要体现在以下几个方面:

功能特性

  • 74LS151:是 8 选 1 的数据选择器,有 8 个数据输入端 D0-D7、3 个选择输入端 A、B、C 和 1 个使能输入端 G,还有正常数据输出端 Y 和反向数据输出端 W。当使能端 G 为低电平时,根据 A、B、C 的状态从 8 个输入数据中选择一个送到输出端 Y25。
  • 74LS153:是双 4 选 1 的数据选择器,内部包含两个独立的 4 选 1 数据选择器,每个都有 4 个数据输入端、2 个选择输入端(A、B)和 1 个使能输入端。有两个使能端 1G、2G,公用的地址输入端 b、a,两组数据输入端 1C0-1C3 和 2C0-2C3,以及两个输出端 Y1、Y2。当使能端为低电平时,根据地址码的状态将相应的数据送到输出端。

应用场景

  • 74LS151:适用于需要从 8 个数据源中选择一个进行处理或传输的场景,如在数据采集系统中选择 8 路传感器中的一路数据进行处理,或在计算机系统中选择 8 个存储单元中的一个进行访问等。
  • 74LS153:常用于需要双路 4 选 1 选择的情况,例如在视频切换电路中,可以用 74LS153 实现两组 4 路视频信号的切换,也可用于构建一些简单的逻辑电路,实现特定的逻辑功能组合。

电路设计复杂度

  • 74LS151:由于是 8 选 1,选择控制相对复杂一些,需要 3 位地址线来选择 8 个输入中的一个,在进行级联扩展等操作时,电路设计相对更复杂一些。
  • 74LS153:作为双 4 选 1,单个 4 选 1 部分的选择控制相对简单,只需要 2 位地址线,在需要多路选择且对资源占用和设计复杂度有要求的情况下,使用 74LS153 可能更灵活,可通过级联或组合实现更复杂的选择功能。

引脚数量与封装形式

两者一般都采用 16 引脚 DIP 封装,但引脚功能不同2。

  • 74LS151:16 个引脚包括 8 个数据输入端、3 个选择输入端、1 个使能端、1 个接地端、1 个电源端、1 个正常输出端和 1 个反向输出端2。
  • 74LS153:16 个引脚包括两个使能端、2 个公用地址输入端、两组共 8 个数据输入端、2 个输出端、1 个接地端和 1 个电源端。
参考资源链接:[Multisim数电仿真:数据选择器详解与应用示例](https://wenku.csdn.net/doc/x38xmw58bg?utm_source=wenku_answer2doc_content) 在Multisim中设计一个4位数据选择器,首先需要理解数据选择器的工作原理。74LS153是一个双4选1数据选择器,而74LS151是一个八选一数据选择器。要实现4位数据选择器,我们可以将两个74LS153的输出连接到一个74LS151的输入端,形成一个多路数据传输的逻辑电路。具体实现步骤如下: 1. 打开Multisim软件,创建一个新的项目,并选择合适的仿真环境(例如Multisim 10)。 2. 从元件库中搜索并放置两个74LS153和一个74LS151数据选择器到工作区。 3. 将74LS153和74LS151的地址输入端(A、B)连接到相应的控制信号上,实现对数据输入的控制。 4. 将数据输入端连接到输入信号源,比如开关或者另一个逻辑电路。 5. 将74LS153的输出端连接到74LS151的输入端,实现4位数据的选择与传输。 6. 为了验证电路的正确性,可以使用逻辑探针或者示波器来观察数据选择器的输出响应。 在全加器设计中,数据选择器可以用于选择进位和求和操作。例如,一个4位全加器需要将两个4位二进制数相加,并考虑进位输入。可以利用数据选择器来实现每一位的求和逻辑,以及进位的传递。具体实现如下: 1. 使用两个4选1数据选择器(74LS153)分别处理两个4位二进制数的每一位的求和。 2. 根据全加器的功能表,设置选择器的地址输入来决定数据输入端的逻辑电平组合,以实现求和和进位的逻辑。 3. 将这些逻辑组合连接到两个74LS153的输入端,并将进位输入作为选择信号。 4. 最终输出端将得到每一位的和以及最终的进位输出。 完成上述步骤后,你就可以在Multisim中看到全加器的工作情况。通过这样的仿真练习,可以加深对数据选择器和全加器工作原理的理解,并且掌握在数字电路设计中的应用技巧。如果需要进一步学习关于数据选择器的设计和应用,或者在全加器设计中的更深入探讨,请参考《Multisim数电仿真:数据选择器详解与应用示例》。该资料不仅解释了数据选择器的工作原理,还提供了丰富的设计案例和实验指导,是数字电子学仿真实验中不可或缺的参考资源。 参考资源链接:[Multisim数电仿真:数据选择器详解与应用示例](https://wenku.csdn.net/doc/x38xmw58bg?utm_source=wenku_answer2doc_content)
