74LS190介绍

74LS190 是一款常用的同步十进制加 / 减计数器,下面从基本信息、引脚功能、工作模式、应用场景几个方面为你详细介绍:

基本信息

  • 所属系列:属于 74LS 系列 TTL(晶体管 - 晶体管逻辑)集成电路。这一系列的芯片具有速度较快、功耗较低等特点,在数字电路设计中被广泛应用。
  • 功能用途:主要用于实现计数功能,可进行十进制的加法计数或减法计数,还能通过预置数功能设置初始计数值。

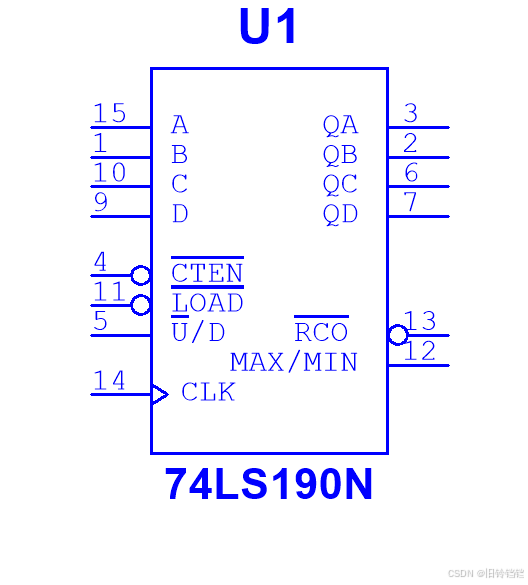

引脚功能

74LS190 通常采用 16 引脚的封装,以下是各引脚的主要功能:

引脚编号引脚名称功能
1计数使能端,低电平有效。当该引脚为低电平时,计数器允许计数;为高电平时,计数器停止计数
2D0 - D3并行数据输入端,用于预置计数器的初始值
3预置数控制端,低电平有效。当该引脚为低电平时,将 D0 - D3 端的数据并行置入计数器
4U/D加 / 减计数控制端。当该引脚为高电平时,进行加法计数;为低电平时,进行减法计数
5CP时钟输入端,计数器在时钟信号的上升沿进行计数操作
6Q0 - Q3计数器输出端,用于输出当前的计数值
7行波时钟输出端,用于级联多个计数器时提供进位或借位信号
8GND接地端
9最大 / 最小值指示端。加法计数到 9 或减法计数到 0 时,该引脚输出低电平
10 - 13--
14NC空引脚,不连接任何电路
15VCC电源端,一般接 + 5V 电源
16--

工作模式

  • 加法计数模式:当 U/D 引脚接高电平,引脚接低电平时,在时钟信号 CP 的上升沿作用下,计数器进行加法计数,从 0 开始依次递增,直到计数值达到 9,然后再回到 0 重新开始计数。
  • 减法计数模式:当 U/D 引脚接低电平,引脚接低电平时,计数器进行减法计数。初始计数值通常为 9,在时钟信号 CP 的上升沿作用下,计数值依次递减,直到计数值为 0,然后再回到 9 重新开始计数。
  • 预置数模式:当引脚接低电平时,不管时钟信号和计数器当前状态如何,计数器会立即将 D0 - D3 端输入的数据并行置入 Q0 - Q3 输出端,从而实现预置初始计数值的功能。

应用场景

  • 数字时钟:可用于构成时钟电路中的秒、分、时计数器,实现时间的精确计数和显示。
  • 频率计:通过对输入信号的脉冲进行计数,结合一定的时间基准,可测量信号的频率。
  • 工业控制:在工业自动化控制系统中,用于对生产线上的产品数量进行计数,或者对设备的运行次数进行统计等。

74LS190N 和 74LS190D 的主要区别在于封装形式和生产厂商,具体如下:

  • 封装形式:74LS190N 通常采用直插式(DIP)封装48。这种封装形式的引脚是直插在电路板上的,适合手工焊接和在实验板、穿孔电路板等上使用,便于安装和拆卸。74LS190D 一般采用小外形集成电路(SOIC)封装7。SOIC 封装的尺寸相对较小,引脚间距也较小,适合在高密度布线的印刷电路板上使用,能够节省电路板空间,常用于大规模生产的电子产品中。
  • 生产厂商7:74LS190N 有多个厂商生产,常见的如 NXP(恩智浦)等。而 74LS190D 常见的生产厂商有 MOTOROLA(摩托罗拉)、ST(意法半导体)等。不同厂商生产的产品在具体的电气性能参数、工艺质量等方面可能会有一些细微差异,但基本的逻辑功能是相同的。

除此之外,二者在逻辑功能、工作原理等方面是基本一致的,都是同步 BCD 加 / 减计数器,具有计数、预置数等功能7。
