串联谐振回路

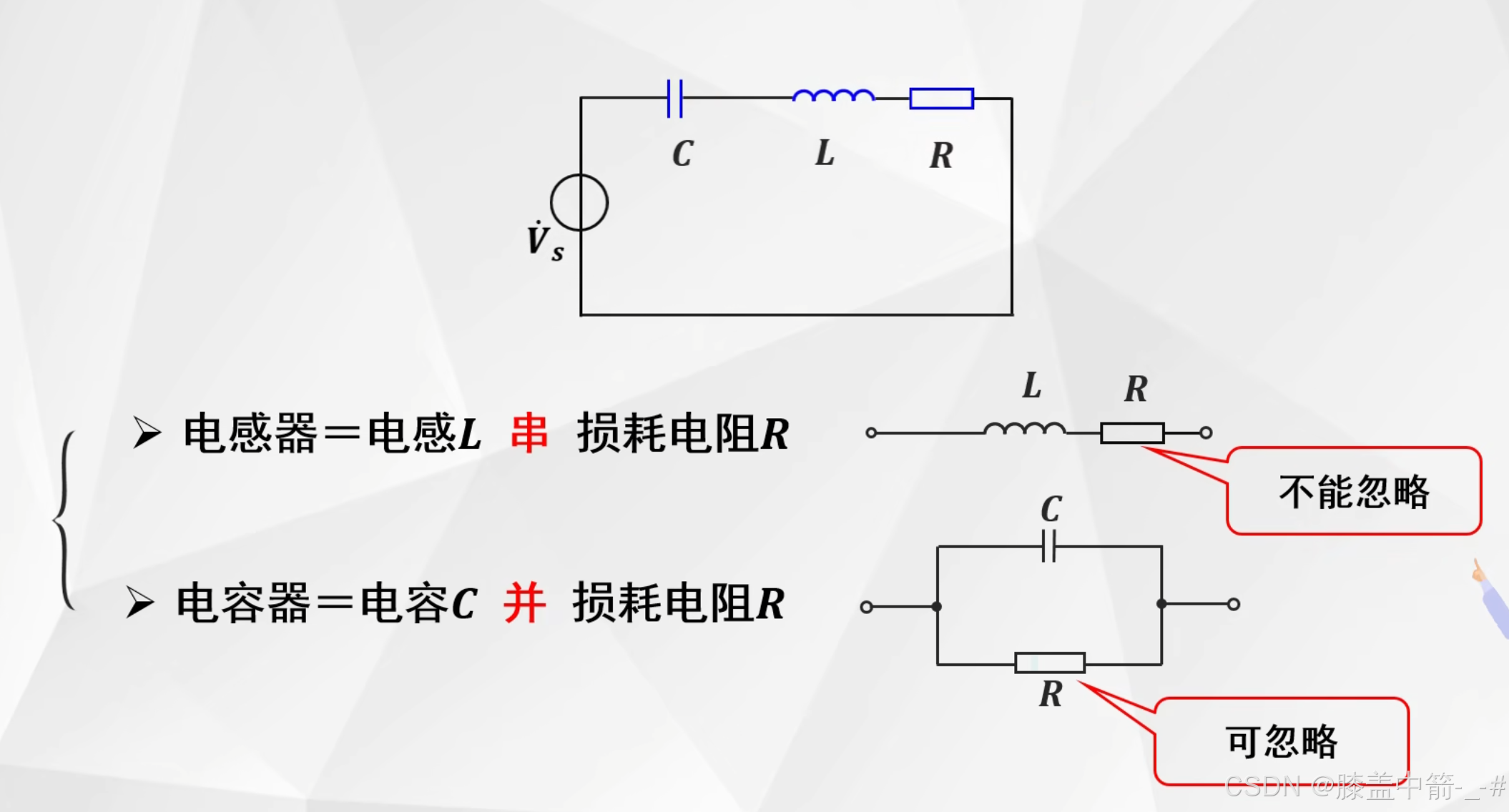

电感器的电阻会消耗能量，而且在高频的时候，绕制线圈的导线存在趋肤效应，其等效电阻会进一步增大。高频的时候，其损耗电阻是大于其直流电阻的，故这个损耗电阻不能被忽略。
电容器会存在一个较大的漏电电阻，在电容器中呈现出并联的形式，并且在高频下电容的容抗较小，此漏电电阻相当于被短路，故可以被忽略。

后续的讨论将基于这样一个由电容、电感和电阻以及信号源组成的串联谐振回路。

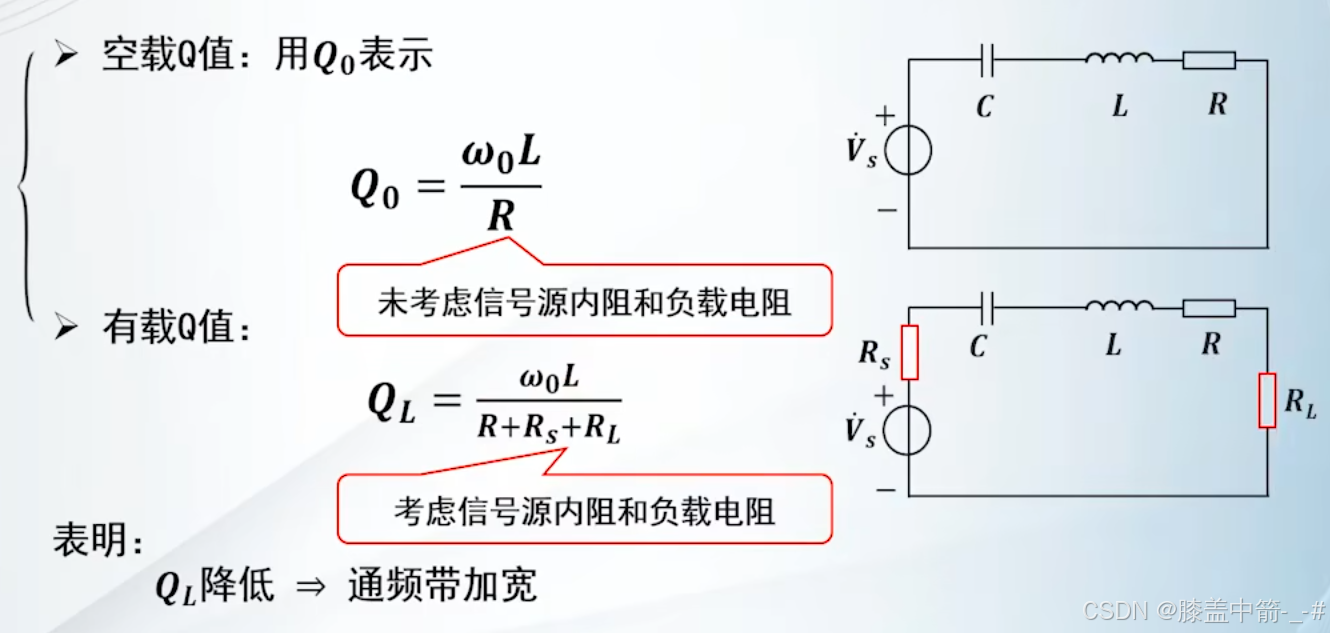

为了衡量能量的损耗，我们定义品质因素，具体为感抗除以电阻。

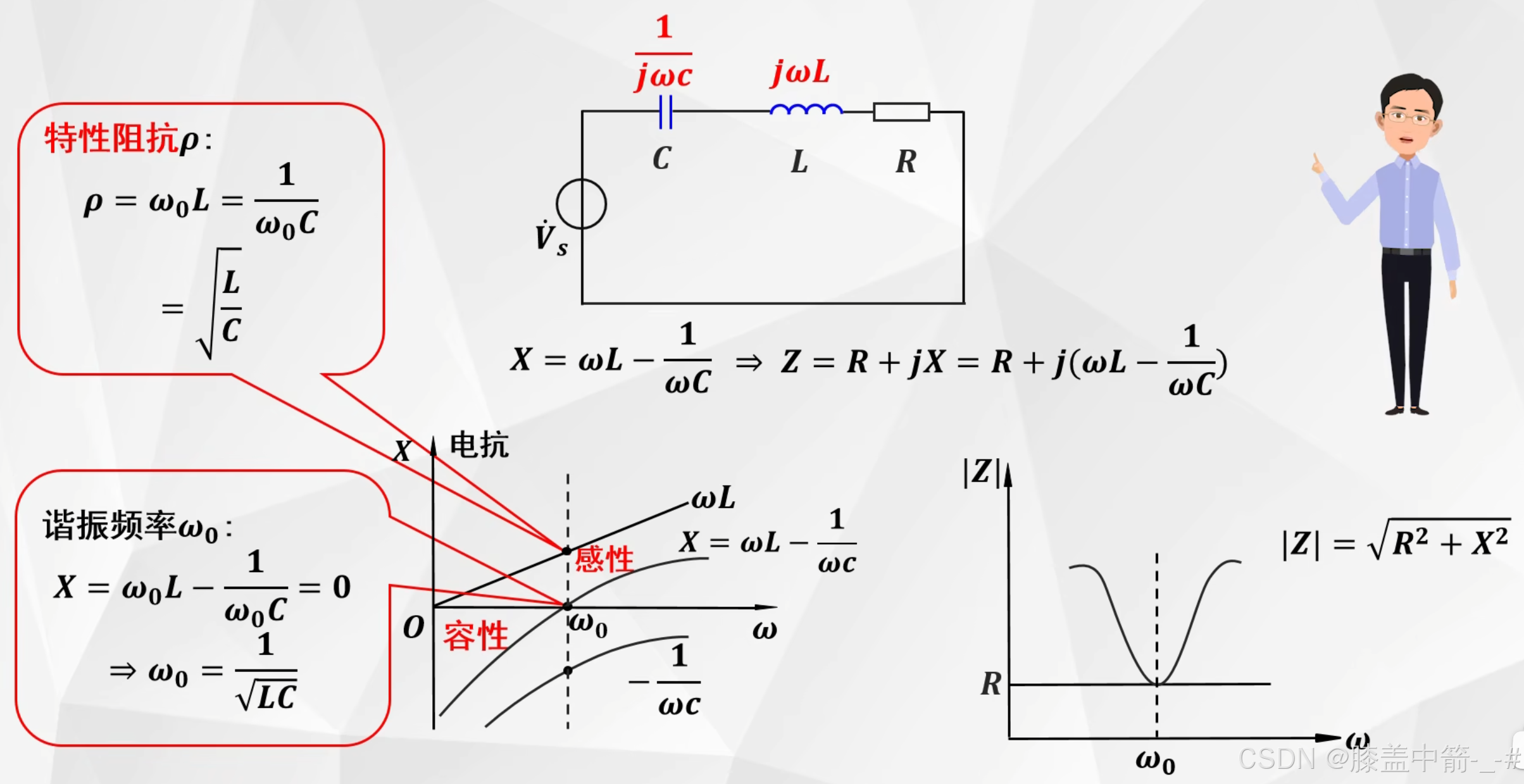

对于回路的品质因素Q0，主要限定于谐振频率的ω0，就是谐振时候的特性阻抗，特性阻抗指的就是谐振时候的感抗和容抗；对于电感而言就没有这个限制，因为没有电容跟它进行谐振。
但是相同点都是因为电感有损耗电阻，所以电阻会损耗能量，我们希望衡量电阻对于能量的损耗，定义了品质因素，这个角度上，它们两个品质因素的目标是一样的。

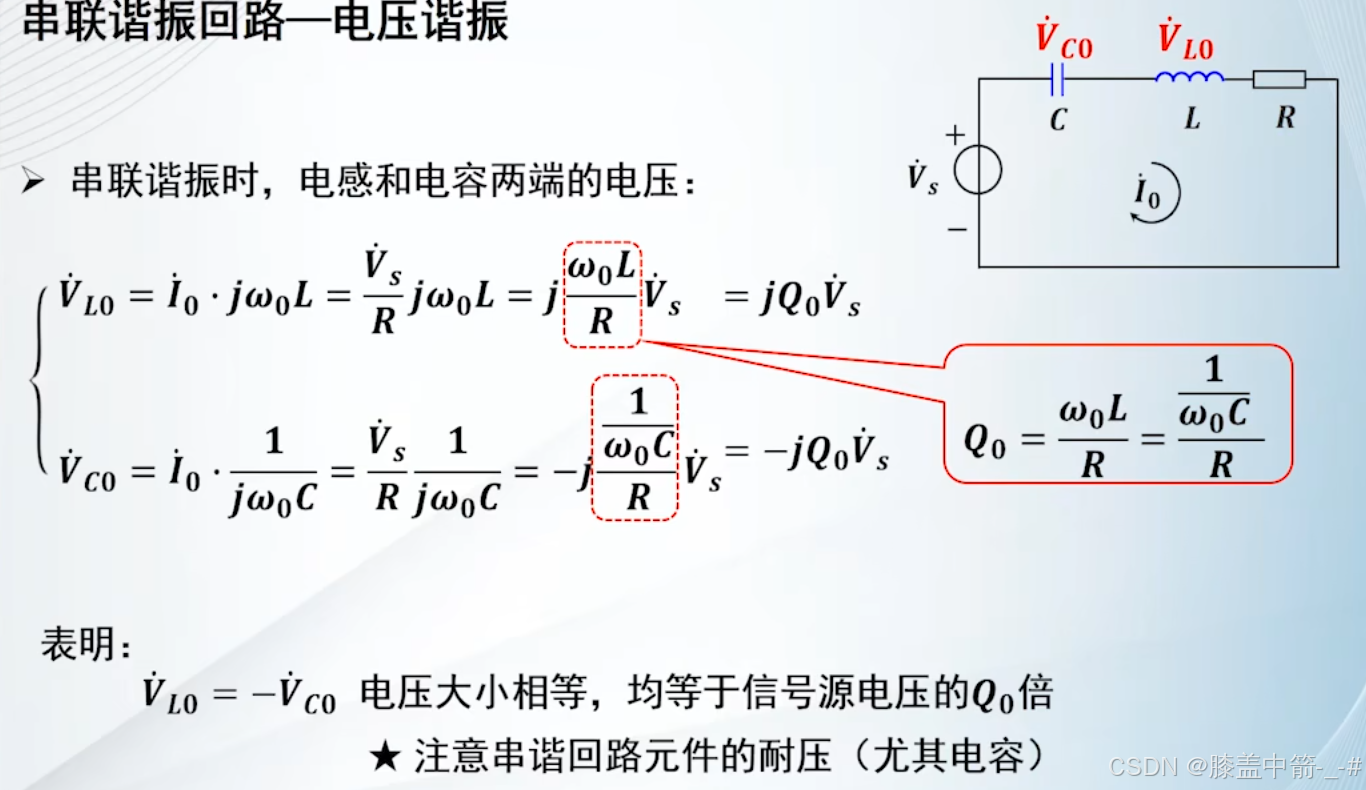

代表者在谐振状态下，电感/电容上面的电压，等于信号源电压的Q0倍。
一般情况下Q0有100左右，所以在谐振状态情况下，电感和电容上面的电压，可以达到输入信号源电压的100多倍，所以在选择元器件的时候，就需要注意其耐压的标称值，尤其是电容，电容的耐压不够，就会被击穿。

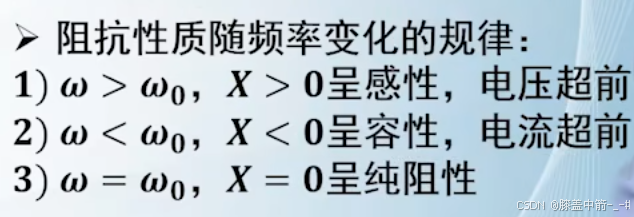

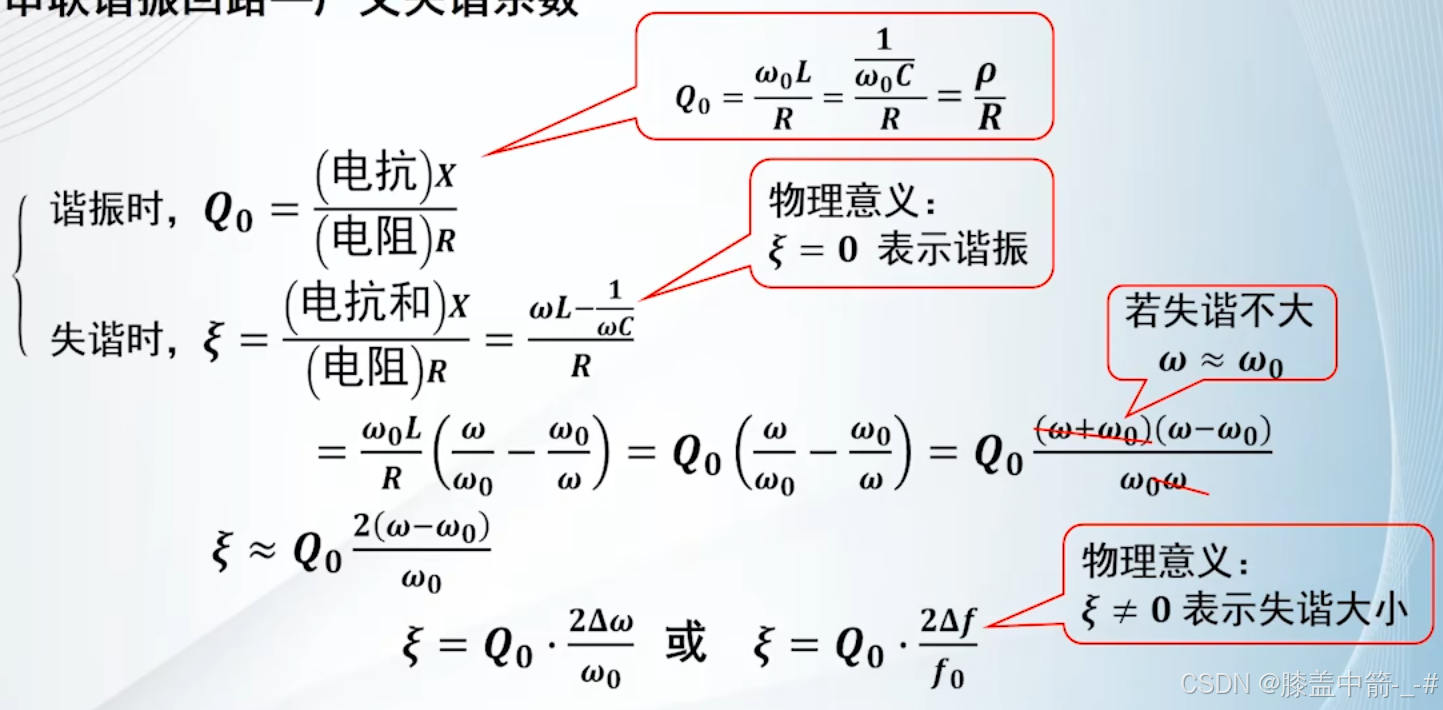

电抗和：容抗和感抗之和，之所以写的是减号，是因为它们的性质是相反的，加起来故是减号。

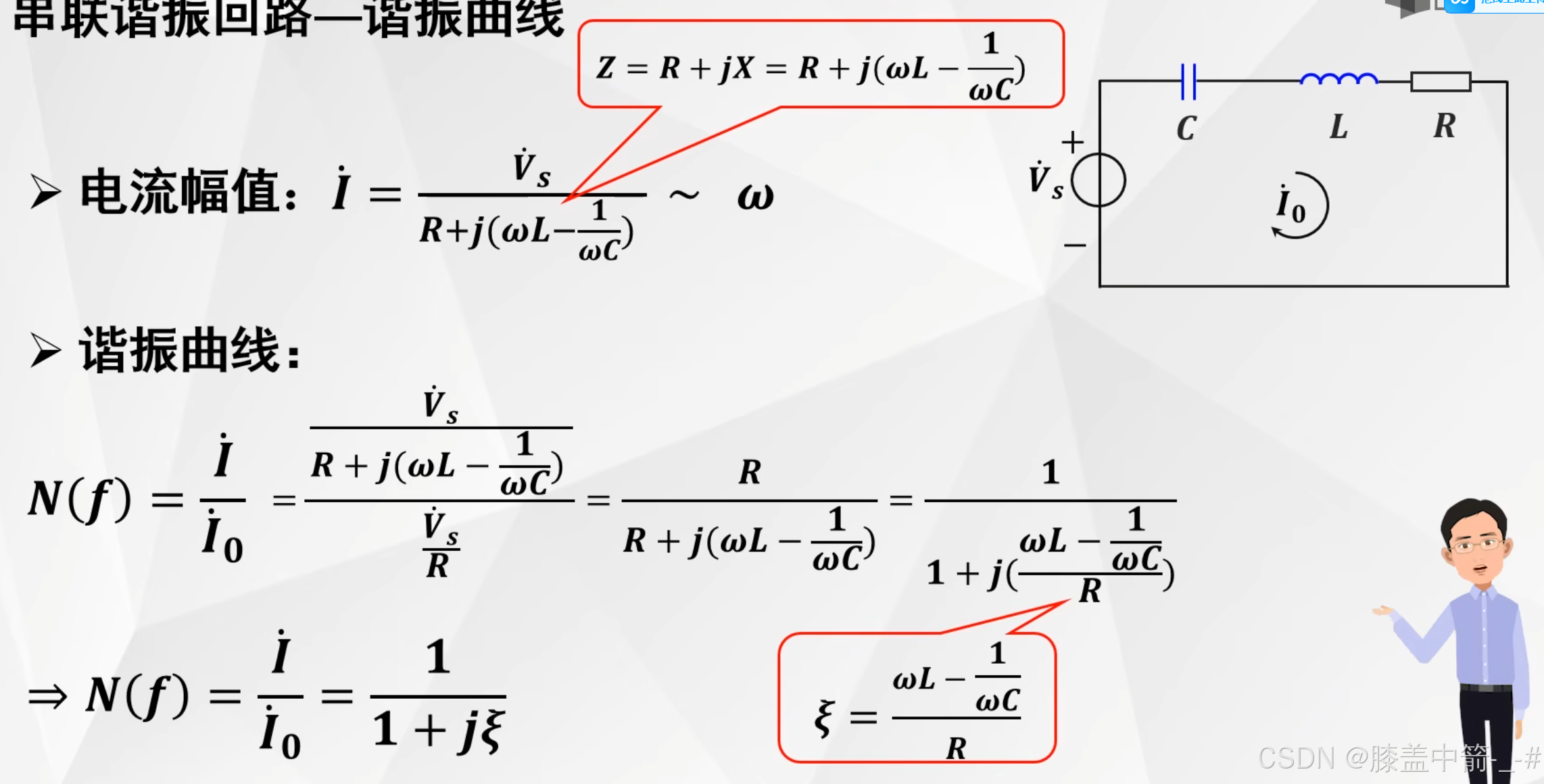

当讨论品质因素的时候，主要是在谐振ω0的时候；在讨论广义失谐系数的时候，ω不是谐振频率，是一个任意的值，所以叫做失谐系数。

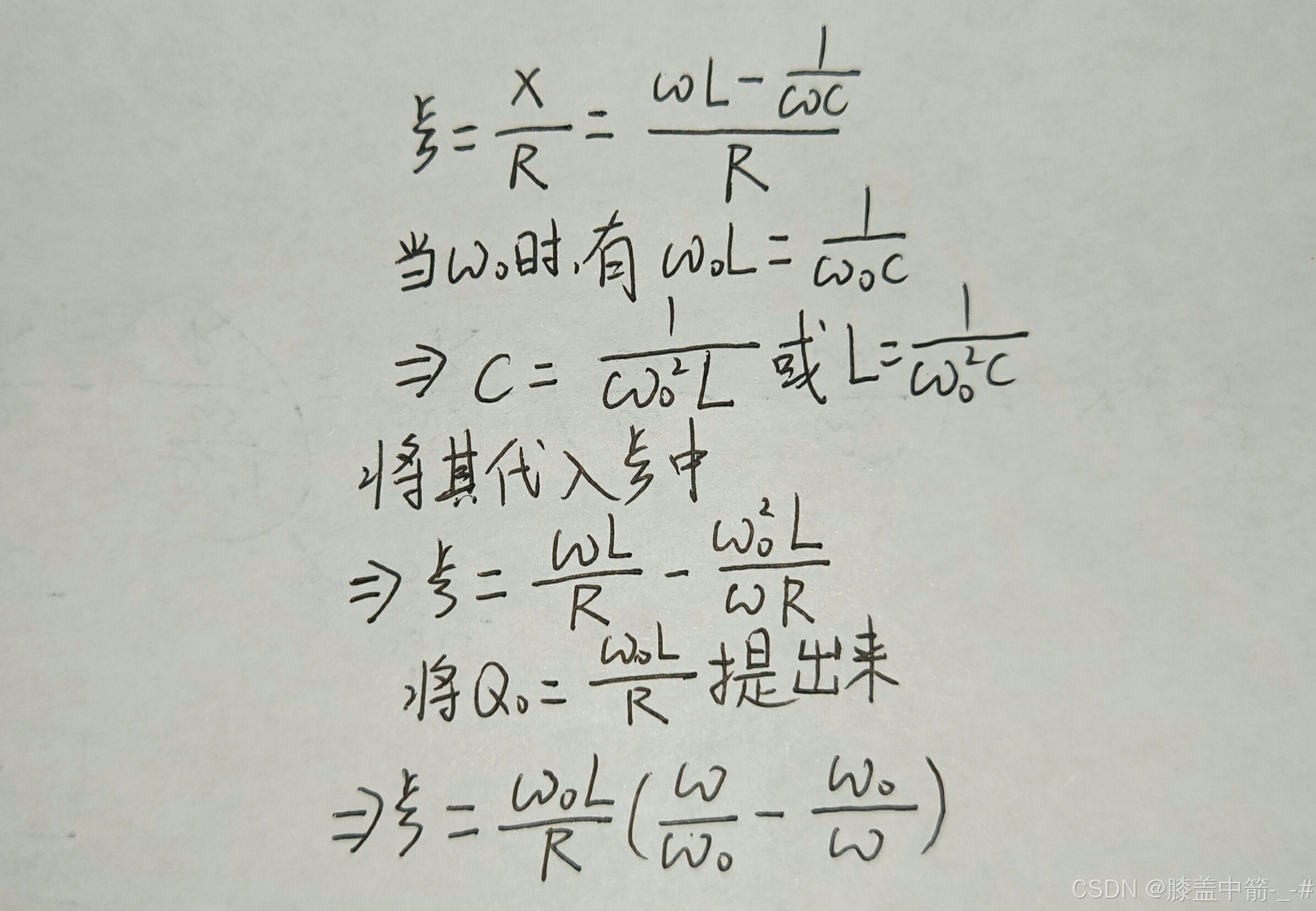

当失谐不是很大的时候，就ω在ω0附近变动的时候，ω + ω0 = 2ω，就可进行化简。ω - ω0可以写成Δω，所以广义失谐系数和品质因素Q0是有关系的。

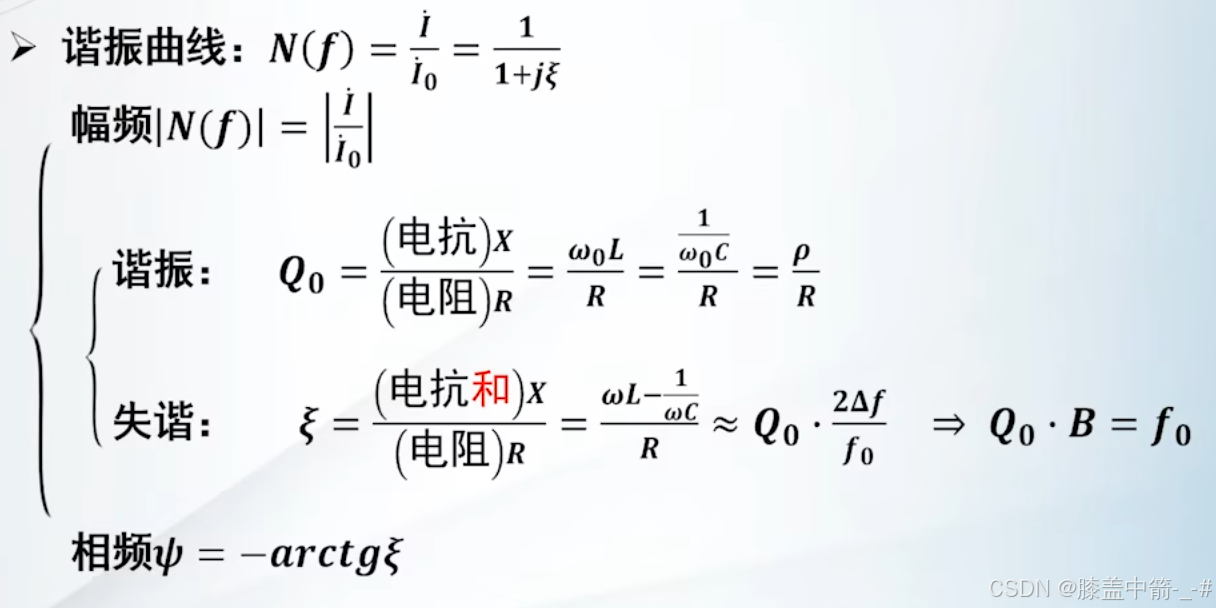

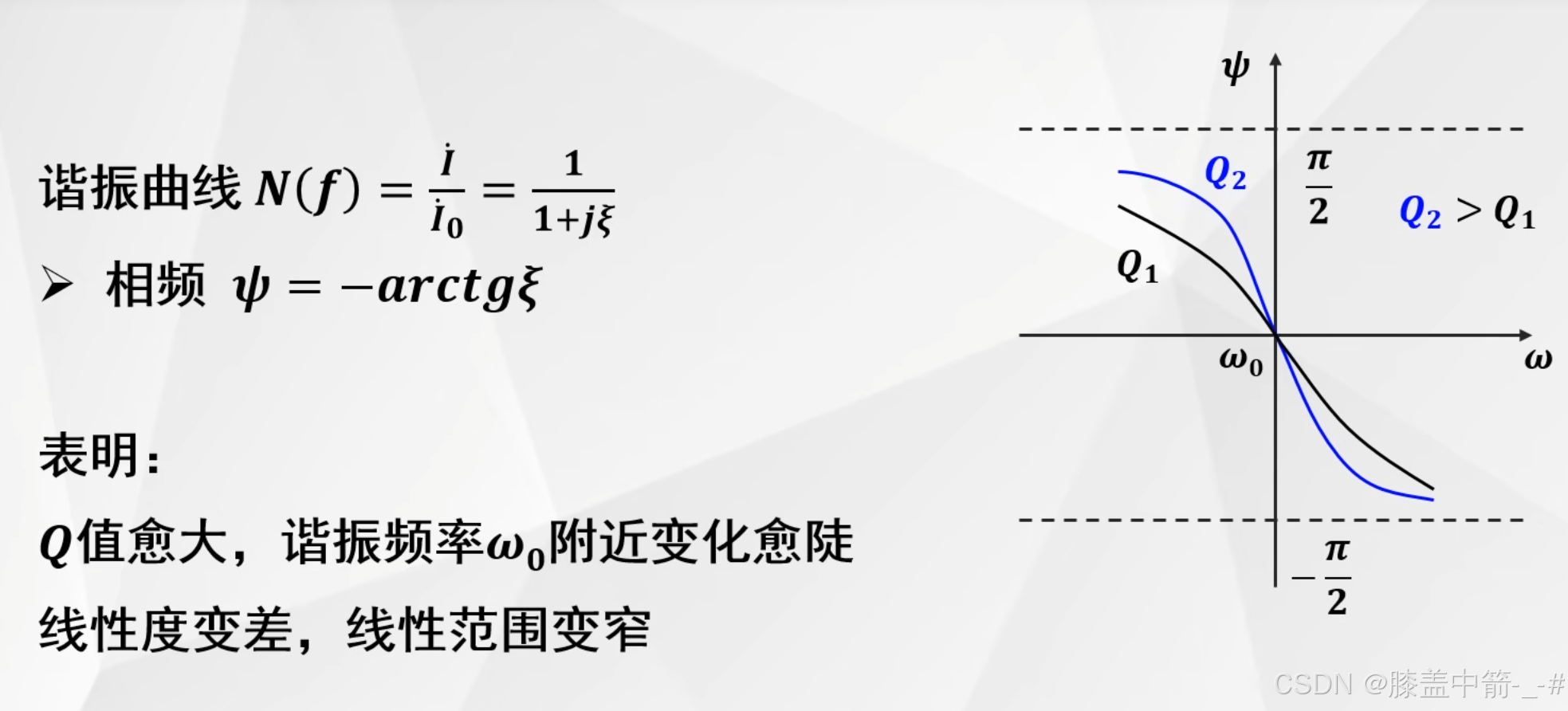

广义失谐系数就是频率的偏移，也就代表着失谐。当广义失谐系数ξ不等于零的时候，ξ就代表着失谐的大小；当ξ等于零的时候，ω = ω0，此时感抗和容抗是相等的，所以广义失谐系数ξ是等于零的。

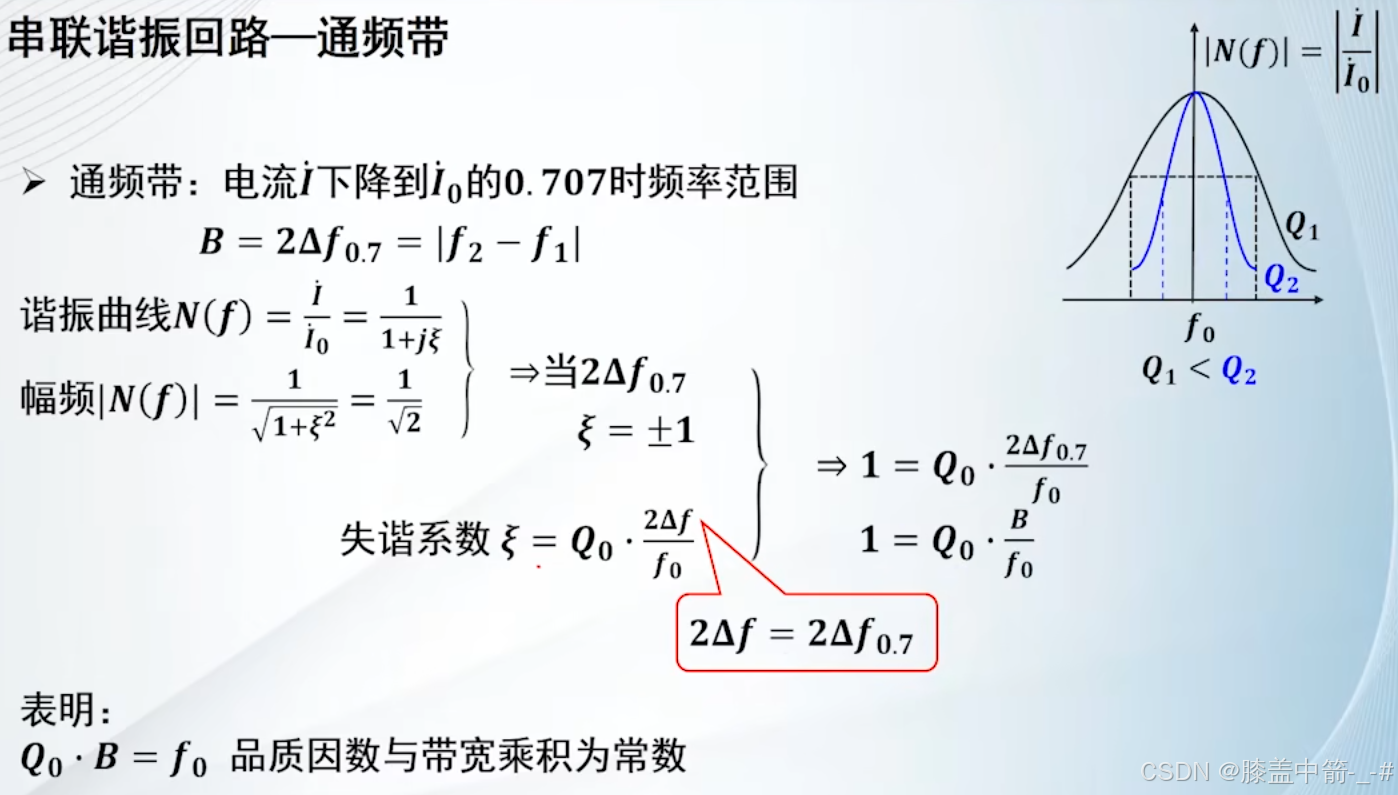

当广义失谐系数等于零，就代表谐振；当广义失谐系数不等于零，反映的就是失谐的大小，也就是2Δf，也就是频率偏移中心频率（谐振频率）f0有多少。
