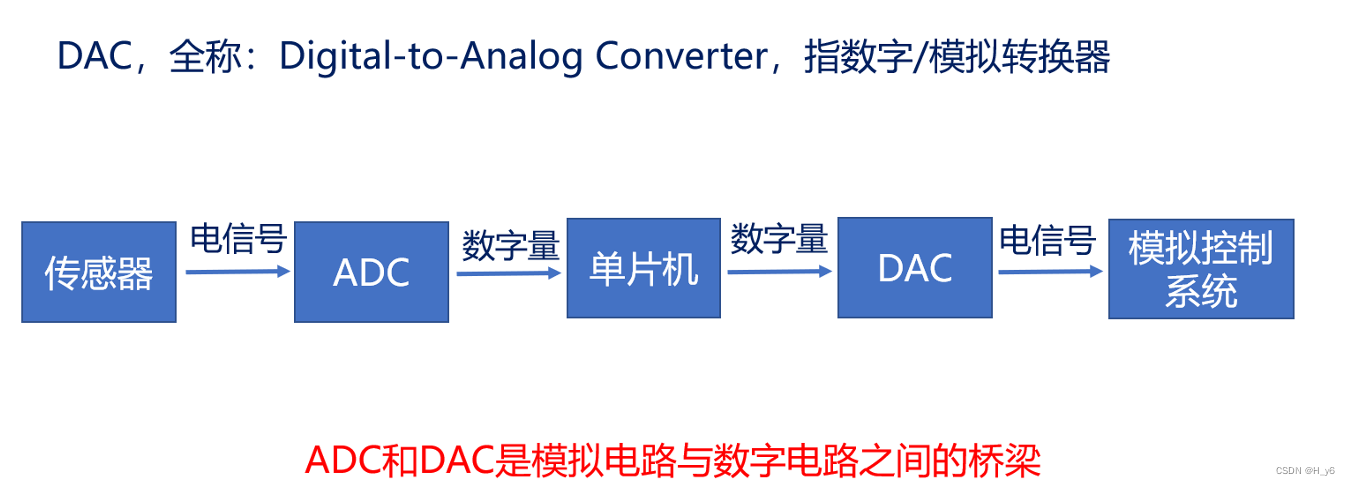

一、简要介绍一下DAC

DAC也有分辨率，转换时间，精度等

分辨率常见为8或12位的

转换时间F1，F4,F7都是3us左右，而H7系列是1.7us

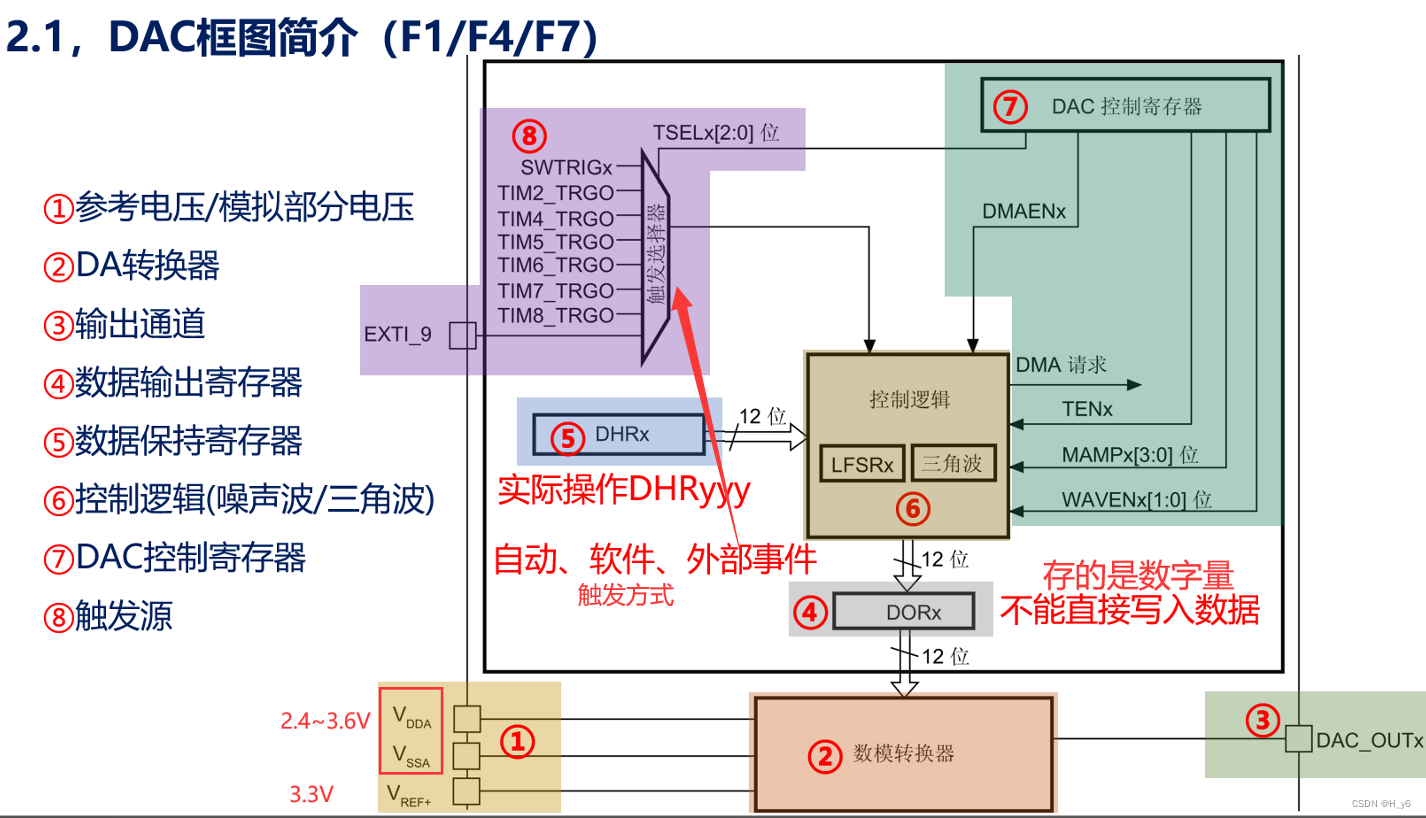

1.DAC框图

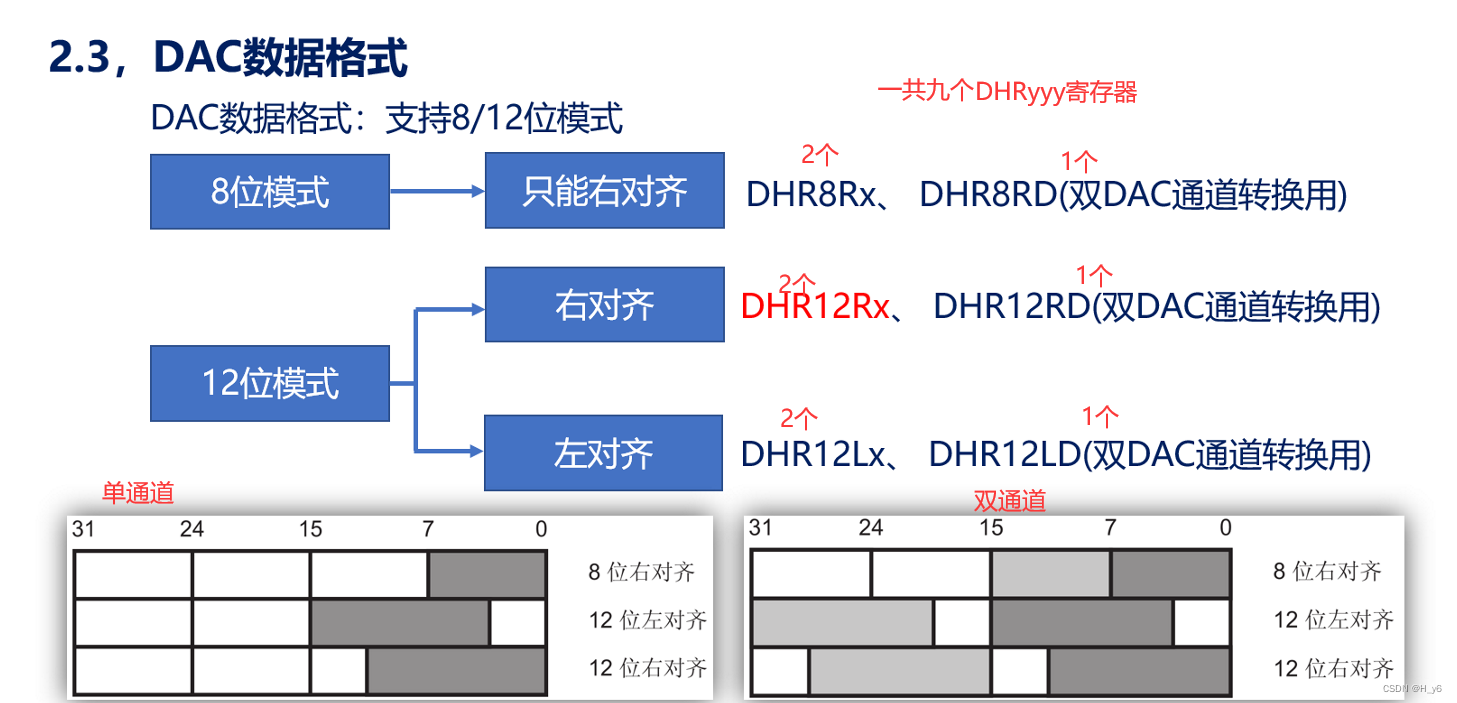

2.数据格式（对齐方式）

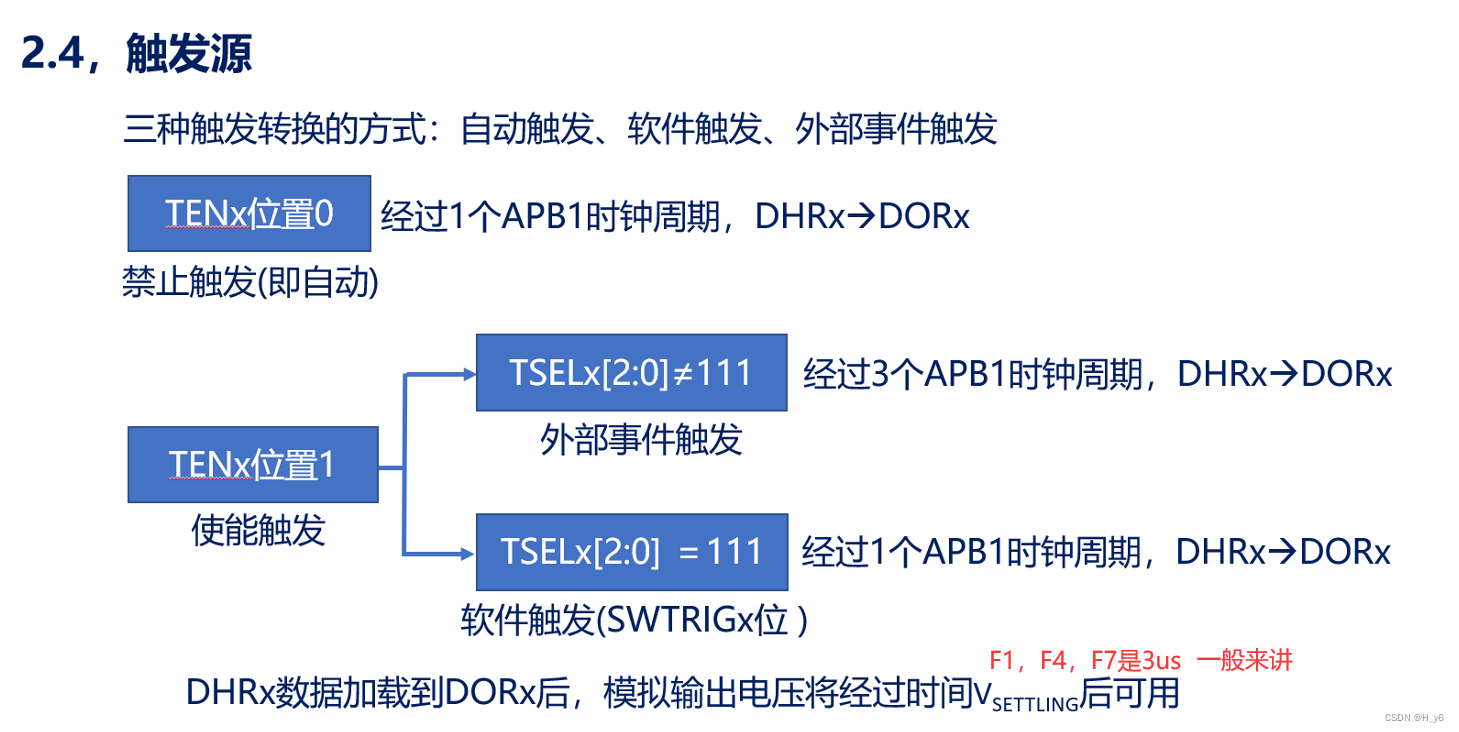

3.触发源

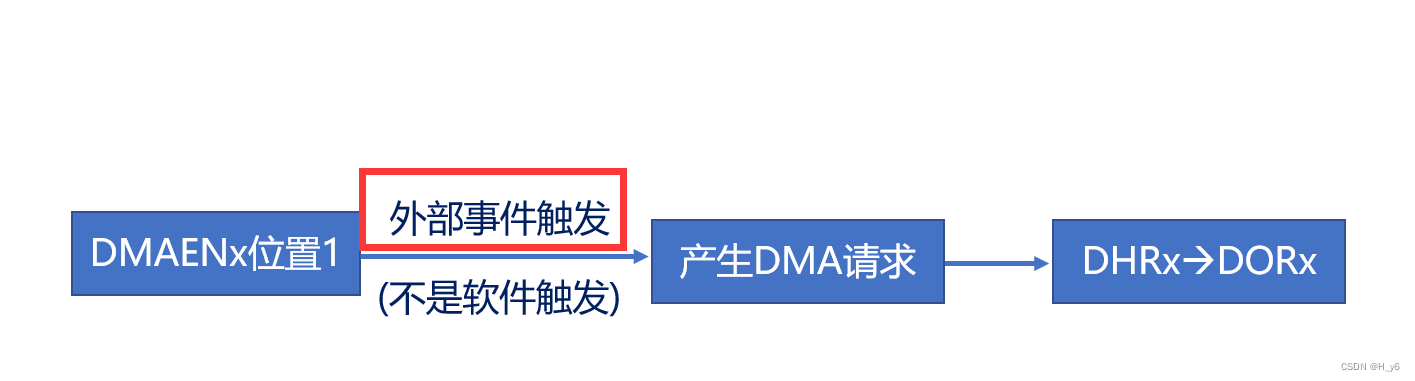

4.可以发送DMA请求

注意：只能由外部事件触发DMA请求

5.模数转换

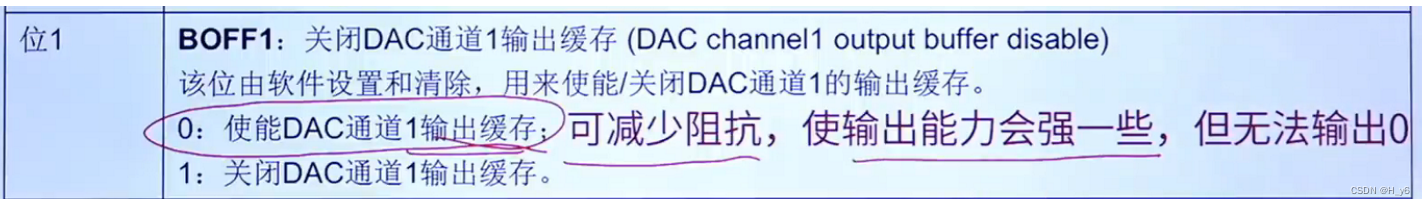

6.输出缓存（一般关闭）

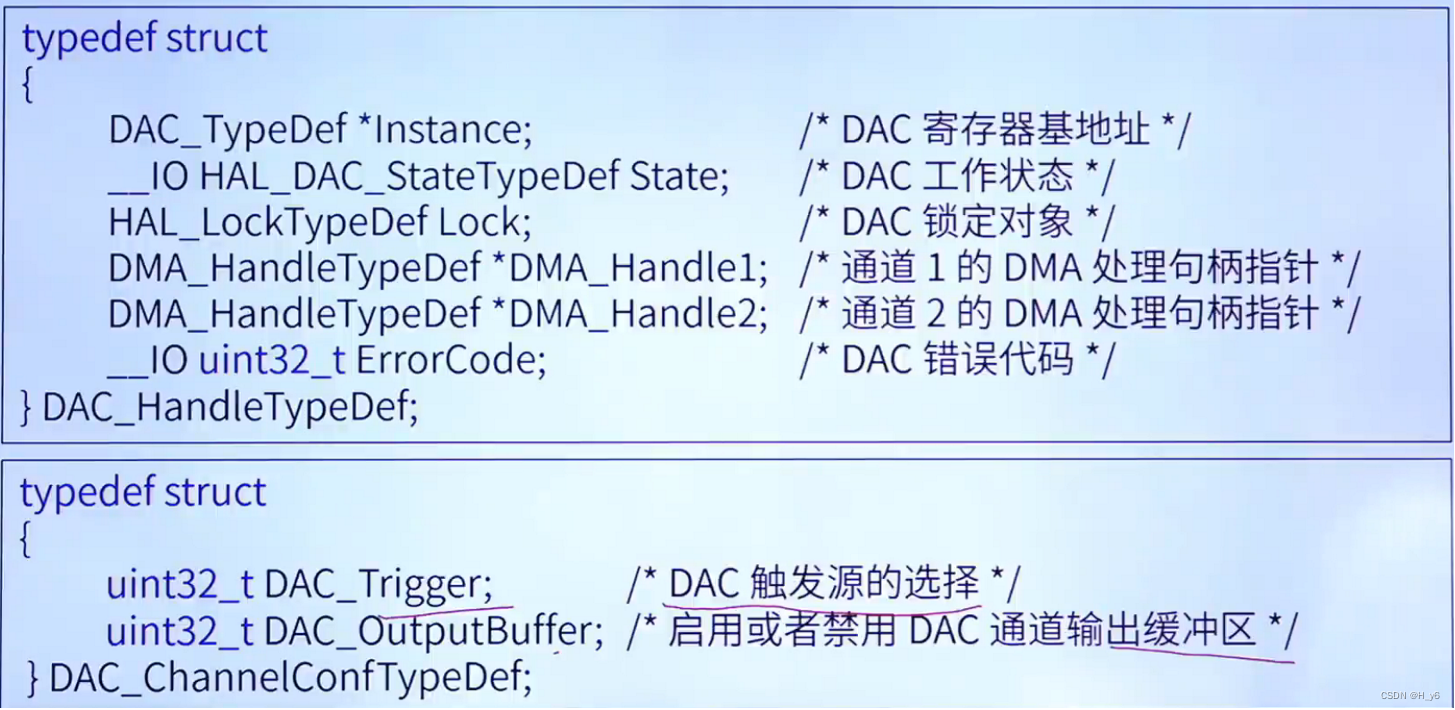

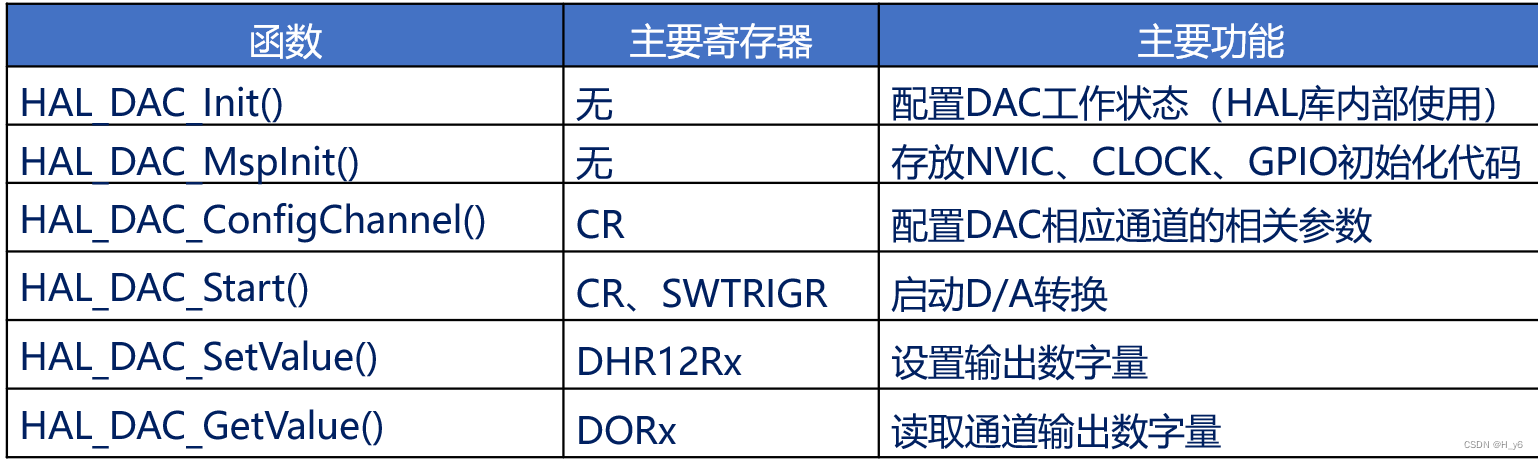

二、HAL库函数

三、实验思路及实践

用DAC在引脚输出一个电压值，然后再用ADC来读取这个电压值

#include "dac.h"

DAC_HandleTypeDef hdac1;
void DAC_Init(void)
{
	DAC_ChannelConfTypeDef sConfig;
	hdac1.Instance = DAC1;
	HAL_DAC_Init(&hdac1);

	sConfig.DAC_Trigger = DAC_TRIGGER_NONE;//自动触发
	sConfig.DAC_OutputBuffer = DAC_OUTPUTBUFFER_DISABLE;//关闭输出缓存
	HAL_DAC_ConfigChannel(&hdac1,&sConfig,DAC_CHANNEL_1);
	HAL_DAC_Start(&hdac1,DAC_CHANNEL_1);
}

void HAL_DAC_MspInit(DAC_HandleTypeDef *hdac)
{
	if(hdac->Instance == DAC1)
	{
		RCC_PeriphCLKInitTypeDef  ADC_PeriphClkInit={0};

		__HAL_RCC_GPIOA_CLK_ENABLE();//PA4
		__HAL_RCC_DAC_CLK_ENABLE();//
		GPIO_InitTypeDef GPIO_Init;

		GPIO_Init.Pin = GPIO_PIN_4;
		GPIO_Init.Mode = GPIO_MODE_ANALOG;
		HAL_GPIO_Init(GPIOA,&GPIO_Init);

	}
}

//用0-3300代表0-3.3v
//设置通道输出电压
void DAC_SET_VALUE(uint16_t val)
{
	double temp = val;
	temp /= 1000;
	temp  = temp/3.3*4096;//转换成数字量，供ADC读取，然后我们在转换为模拟量
	if(temp>=4096)temp=4095;
	HAL_DAC_SetValue(&hdac1,DAC_CHANNEL_1,DAC_ALIGN_12B_R,temp);
}


ADC_HandleTypeDef hadc1;

void ADC_Single_Init(void)
{
	ADC_ChannelConfTypeDef ADC_sConfig;
	hadc1.Instance = ADC1;
	hadc1.Init.DataAlign = ADC_DATAALIGN_RIGHT;
	hadc1.Init.ScanConvMode = ADC_SCAN_DISABLE;
	hadc1.Init.ContinuousConvMode = DISABLE;//我们使用不连续模式，则每想转换一次ADC，就要调用HAL_ADC_Start(&hadc1);函数
	hadc1.Init.NbrOfConversion = 1;
	hadc1.Init.DiscontinuousConvMode = DISABLE;//不用(不连续采用模式，只适用于扫描模式)间断模式
	hadc1.Init.NbrOfDiscConversion = 0;
	hadc1.Init.ExternalTrigConv = ADC_SOFTWARE_START;//软件触发
	HAL_ADC_Init(&hadc1);

	HAL_ADCEx_Calibration_Start(&hadc1);//开启校准

	ADC_sConfig.Channel = ADC_CHANNEL_11;
	ADC_sConfig.Rank	  = ADC_REGULAR_RANK_1;
	ADC_sConfig.SamplingTime = ADC_SAMPLETIME_239CYCLES_5;
	HAL_ADC_ConfigChannel(&hadc1, &ADC_sConfig);

}


uint32_t ADC_Single_CONVERT_START()
{
	HAL_ADC_Start(&hadc1);
	HAL_ADC_PollForConversion(&hadc1,1);//计算的到转换时间为21us，所以这里给1ms绰绰有余
	return HAL_ADC_GetValue(&hadc1);
}


#include "./SYSTEM/sys/sys.h"
#include "./SYSTEM/delay/delay.h"
#include "usart.h"
#include "adc.h"
#include "stdio.h"






uint32_t time;
int main(void)
{
  uint16_t adc_tem;
  float adc_value;
  HAL_Init();                              /* 初始化HAL库 */
  sys_stm32_clock_init(RCC_PLL_MUL9);      /* 设置时钟, 72Mhz */
  delay_init(72);                          /* 延时初始化 */
	USART_Init(115200);
	DAC_Init();
	DAC_SET_VALUE(3000);
	ADC_Single_Init();

    while(1)
    {
			adc_temp=ADC_Single_CONVERT_START();
			adc_value=adc_temp*3.3/4096;
			printf("PC1\nadc_temp->%d\nadc_value->%.5f v\n\n\n\n",adc_temp,adc_value);
			HAL_Delay(1000);
	}
}
