一、简介

最近在用ADC采集电压时发现一个问题，就是一个adc如果开启多个通道，无法直接对指定通道利用HAL库函数对它进行采集。本文详细介绍STM32 HAL库下ADC多通道采集的几种实现方式，包括基础配置、DMA传输以及实际应用示例。

二、DMA工作模式对比

2.1 循环模式（Circular Mode）

特点：

DMA传输完成后自动重新开始

不需要软件干预，持续传输

适合连续采样场景

应用场景：

ADC连续采样

串口接收数据

传感器实时监测

2.2 普通模式（Normal Mode）

特点：

DMA传输完成后自动停止

需要手动重启DMA继续传输

适合单次传输场景

应用场景：

串口发送数据

单次数据采集

存储器间数据搬运

三、ADC多通道采集

问题：当使用多通道采集时发现采集ADC的函数只有一个就是，HAL_ADC_GetValue（&hadc2）但是这个无法对多个通道进行采集

解决方法：

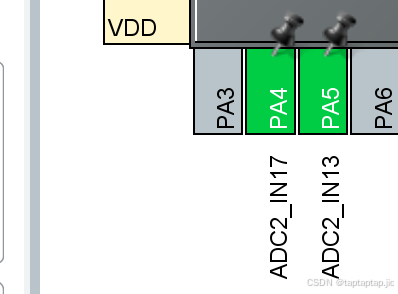

这里先看cubemx配置

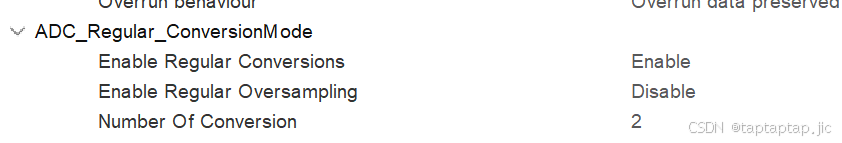

这里要将转换通道数设置为2

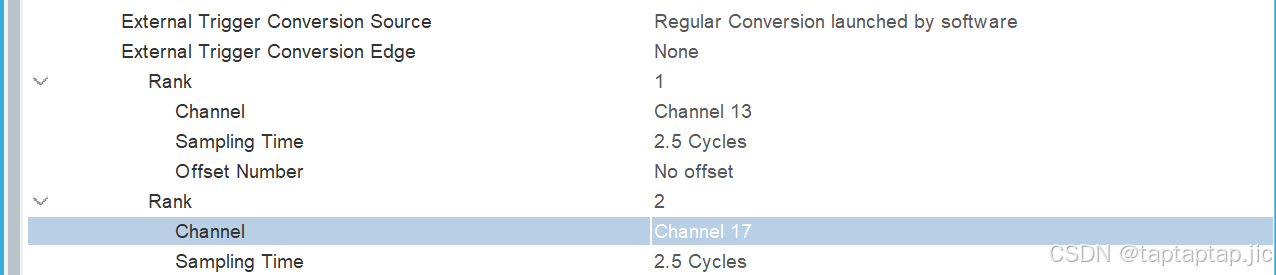

然后对对应的rank配置通道

然后可以知道这里使用DMA传输时利用HAL_ADC_Start_DMA(&hadc2,adcval,2);数据会按rank顺序存在DMA缓冲区。这时我们只需要对DMA缓冲区读取数据即可。

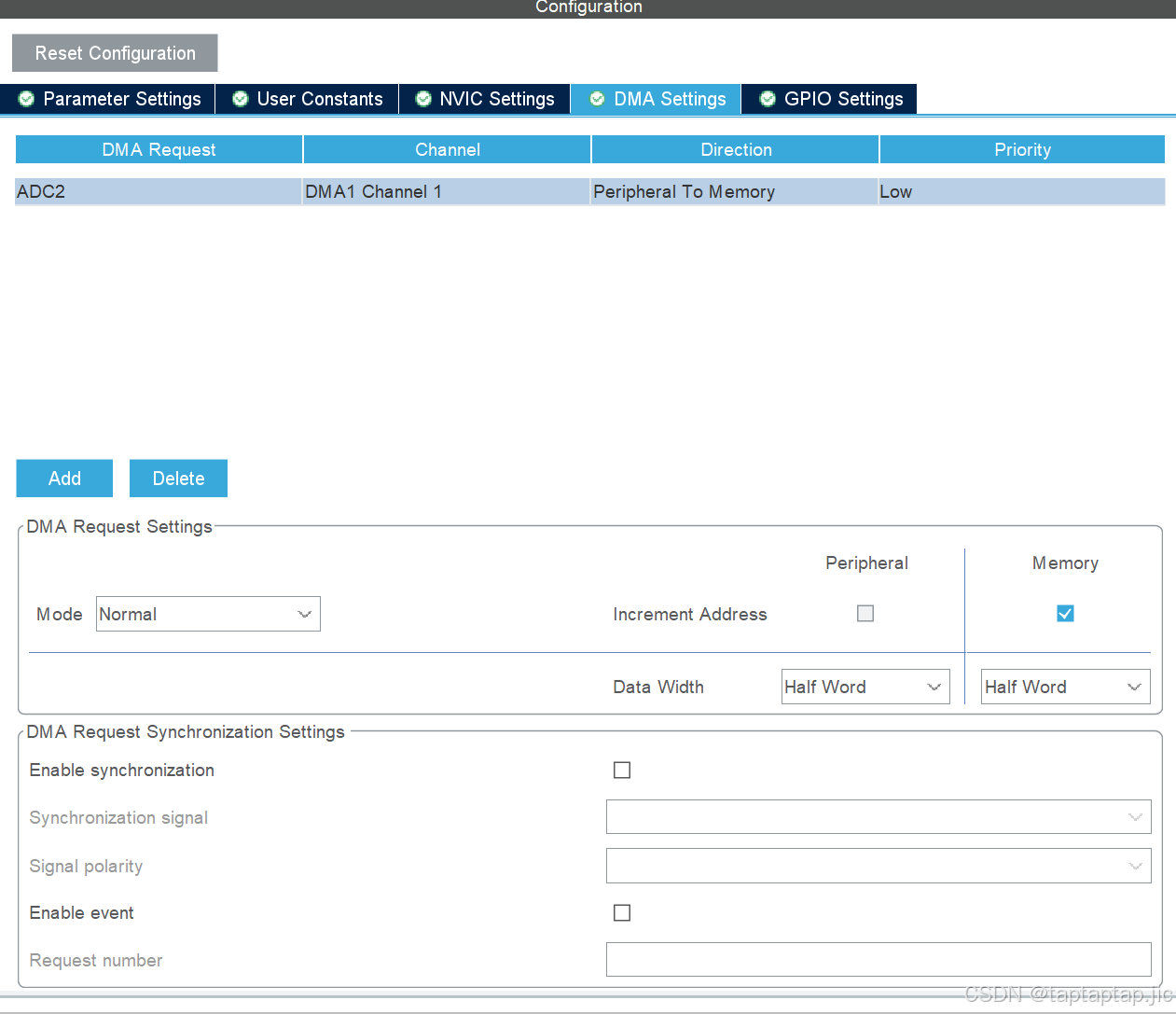

配置DMA

此处DMA配置为Normal，稍后会将两种模式的区别。

uint8_t adc_cov=1;//这里使用全局变量用于等待转换完成

void ADC_Get(void)
{
	uint32_t adcval[2];

	HAL_ADC_Start_DMA(&hadc2,adcval,2);
	DATA.PA4=(float)adcval[0]*3.3f/4096;
	DATA.PA5=(float)adcval[1]*3.3f/4096;
	while(adc_cov);
	adc_cov=1;//DMA转换完成后置位一在传输完成后的中断服务函数中置为0，表示结束，跳出while

	HAL_ADC_Stop_DMA(&hadc2);
}

void DMA1_Channel1_IRQHandler(void)
{
  /* USER CODE BEGIN DMA1_Channel1_IRQn 0 */

  /* USER CODE END DMA1_Channel1_IRQn 0 */
  HAL_DMA_IRQHandler(&hdma_adc2);
  /* USER CODE BEGIN DMA1_Channel1_IRQn 1 */
	adc_cov=0;
  /* USER CODE END DMA1_Channel1_IRQn 1 */
}

此处在DMA的完成中断服务函数后将标志位置为0；结束转换。

四、normal模式和circular模式两种模式区别

我之前还遇到一个问题就是使用循环模式去采样时，如果利用标志位去等待DMA传输结束会导致程序卡死，之前一直不知道为什么现在终于知道了。

如果使用circula模式使用标志位的话


void ADC_Get(void)
{
	uint32_t adcval[2];

	HAL_ADC_Start_DMA(&hadc2,adcval,2);
	DATA.PA4=(float)adcval[0]*3.3f/4096;
	DATA.PA5=(float)adcval[1]*3.3f/4096;
	while(adc_cov);
	adc_cov=1;//DMA转换完成后置位一在传输完成后的中断服务函数中置为0，表示结束，跳出while

	HAL_ADC_Stop_DMA(&hadc2);
}

看这段代码，因为DMA是循环模式所以，DMA不会停止采集所以DMA不会触发传输结束的中断，所以，标志位adc_cov永远不会置位0；所以循环不会结束导致程序卡死在这里。

这里只要cubemx中改为normal模式手动开启DMA即可解决。

五、如果DMA多通道采集数据如何分配

如果使用DMA采集多次，但只有两个通道，数据会按照通道的顺序循环存储。假设采集10次，每个通道的数据分布如下

// 定义DMA缓冲区 - 假设2个通道，每个通道采集10次
#define ADC_CHANNELS    2    // 通道数
#define ADC_SAMPLES    10    // 每个通道采样次数
uint16_t ADC_DMA_Buffer[ADC_CHANNELS * ADC_SAMPLES];  // 总长度 = 2 * 10 = 20

/* 数据在缓冲区中的分布：
ADC_DMA_Buffer[0]  = 通道1的第1次采样
ADC_DMA_Buffer[1]  = 通道2的第1次采样
ADC_DMA_Buffer[2]  = 通道1的第2次采样
ADC_DMA_Buffer[3]  = 通道2的第2次采样
... 以此类推
*/

// 获取指定通道的所有采样值
void Get_Channel_Values(uint8_t channel, uint16_t* values)
{
    for(uint8_t i = 0; i < ADC_SAMPLES; i++)
    {
        values[i] = ADC_DMA_Buffer[i * ADC_CHANNELS + channel];
    }
}

// 获取指定通道的平均值
uint16_t Get_Channel_Average(uint8_t channel)
{
    uint32_t sum = 0;
    for(uint8_t i = 0; i < ADC_SAMPLES; i++)
    {
        sum += ADC_DMA_Buffer[i * ADC_CHANNELS + channel];
    }
    return sum / ADC_SAMPLES;
}

// 使用示例
void main(void)
{
    // 启动DMA传输
    HAL_ADC_Start_DMA(&hadc1, (uint32_t*)ADC_DMA_Buffer, ADC_CHANNELS * ADC_SAMPLES);

    while(1)
    {
        // 获取通道0的平均值
        uint16_t ch0_avg = Get_Channel_Average(0);

        // 获取通道1的平均值
        uint16_t ch1_avg = Get_Channel_Average(1);

        // 如果需要获取某个通道的所有采样值
        uint16_t ch0_values[ADC_SAMPLES];
        Get_Channel_Values(0, ch0_values);

        printf("CH0 avg: %d, CH1 avg: %d\r\n", ch0_avg, ch1_avg);
        HAL_Delay(500);
    }
}
