示波器的使用方法

@ 每个型号的示波器的使用方式是不一样的,在这里我只讲述我所使用过的示波器(DS1104)。

1基础测量认知

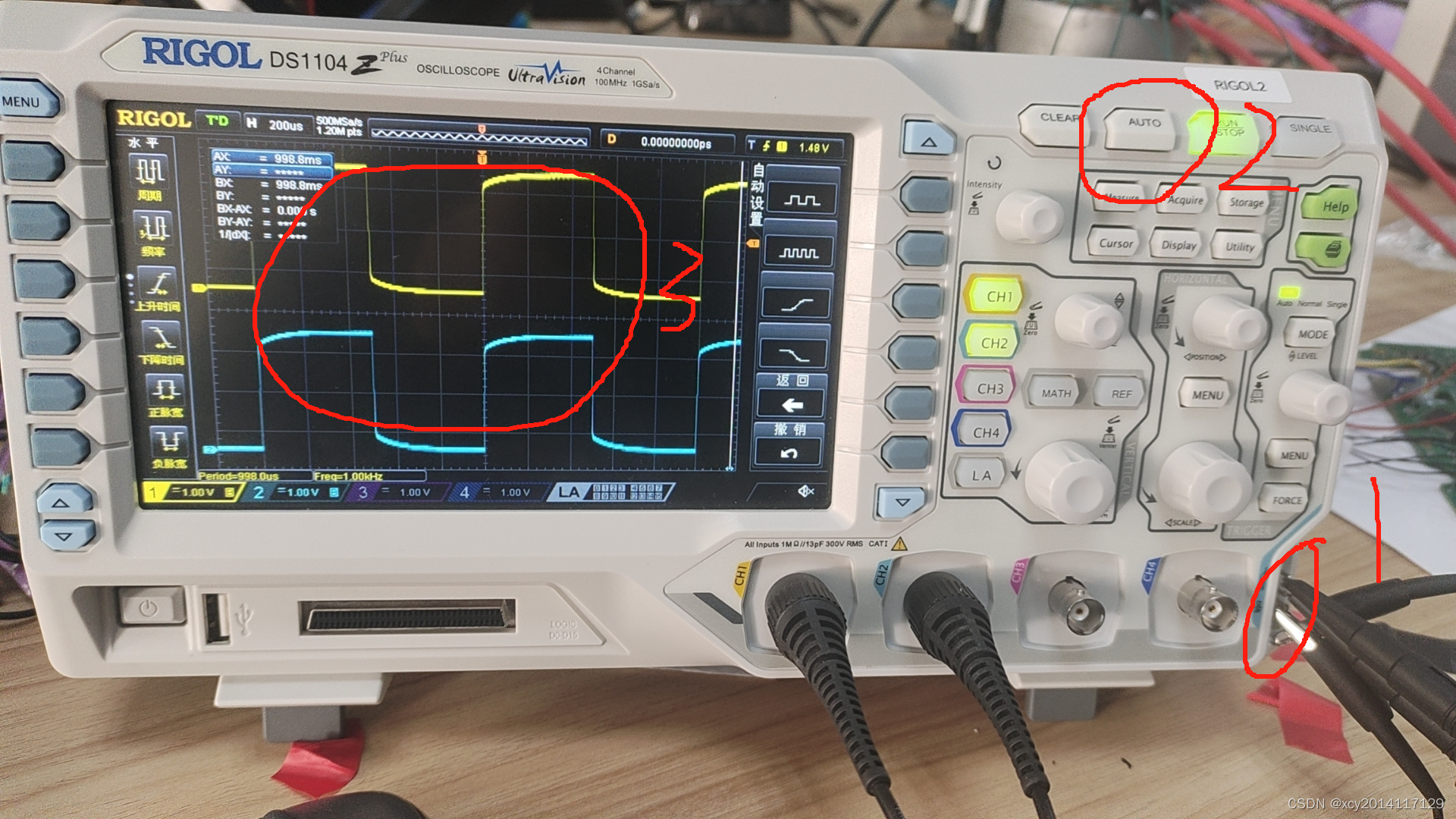

**校准方法:**在使用示波器之前我们可以对其进行校准,看示波器是否能正常工作。如图所示图中红色部分标识1的部分,需要将探头的接地线夹在右侧金属框的下面,探针夹在右侧金属框的上面。然后按下图中标识2的按钮AUTO,最后观测示波器的屏幕,如若出现如屏幕中出现的波形,则标识校准成功。
在这里插入图片描述

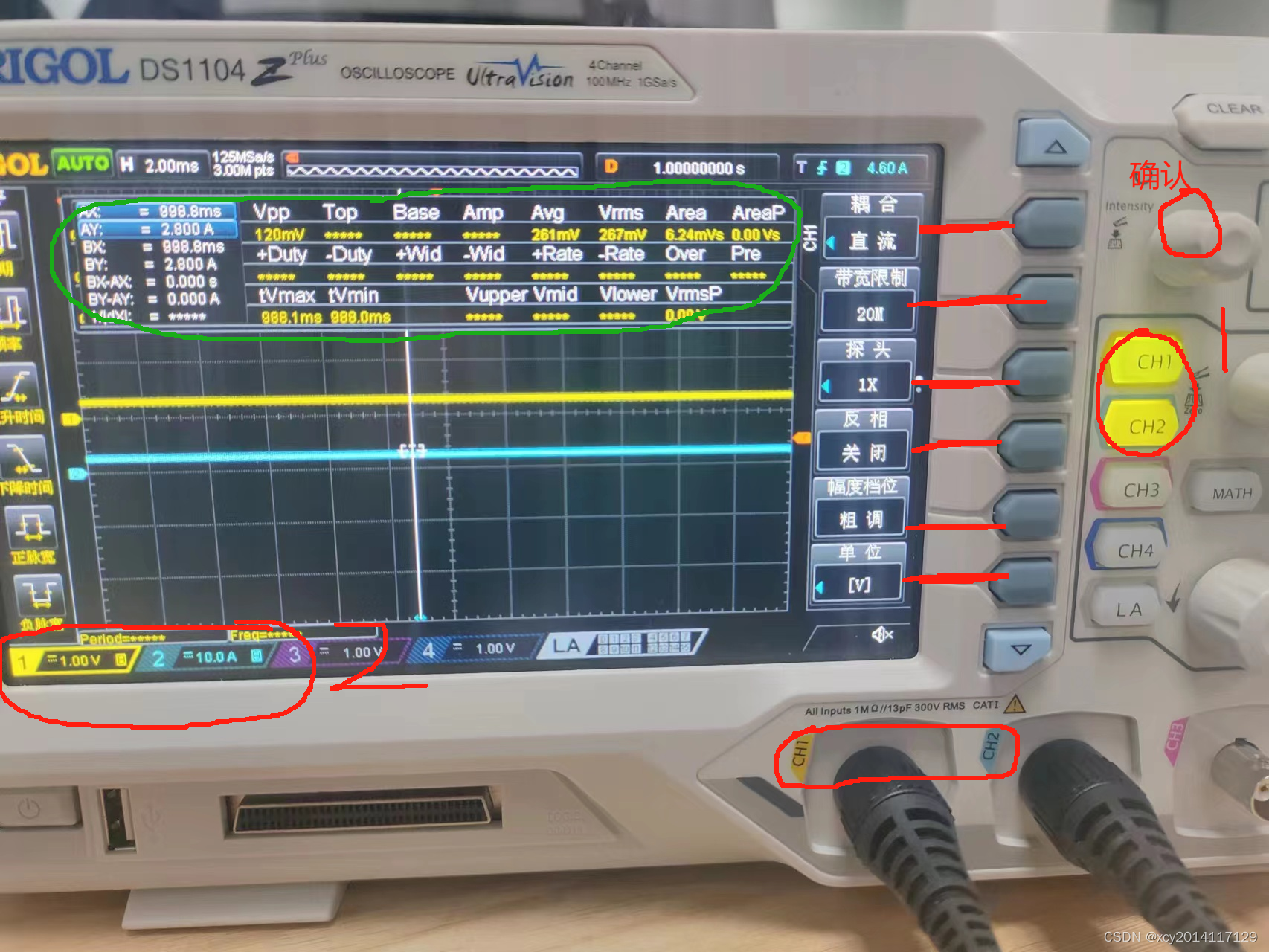

**基本功能描述:**如图所示右侧菜单栏每个按钮对应一个选项,如果需要调这里只需要按下相应的按钮,然后选择子菜单栏里你需要的按钮(这里选择子菜单栏里的功能可以通过按压相应的按钮不断改变所选择的子菜单里的功能或者通过旋转Intensity按钮来旋转到所需的子菜单的功能,然后按下Intensity按钮就确定了)。
在这里插入图片描述
这里举个例子,如图所示,我修改通道2即CH2的测量单位。首先要核对自己所要修改的通道,如图中所示(探头CH2有连接,屏幕右侧CH2按钮呈黄量色表示该通道已打开,耦合方式功能菜单旁边标识CH2通道表示已经选中CH2通道)按下相应的按钮如图中标红的地方(一种方法就是通过不断按压相应的按钮,另外一种是通过旋转Intensity按钮),直到选中所需要的子功能(这里是单位V)然后按下Intensity按钮确定。

在这里插入图片描述

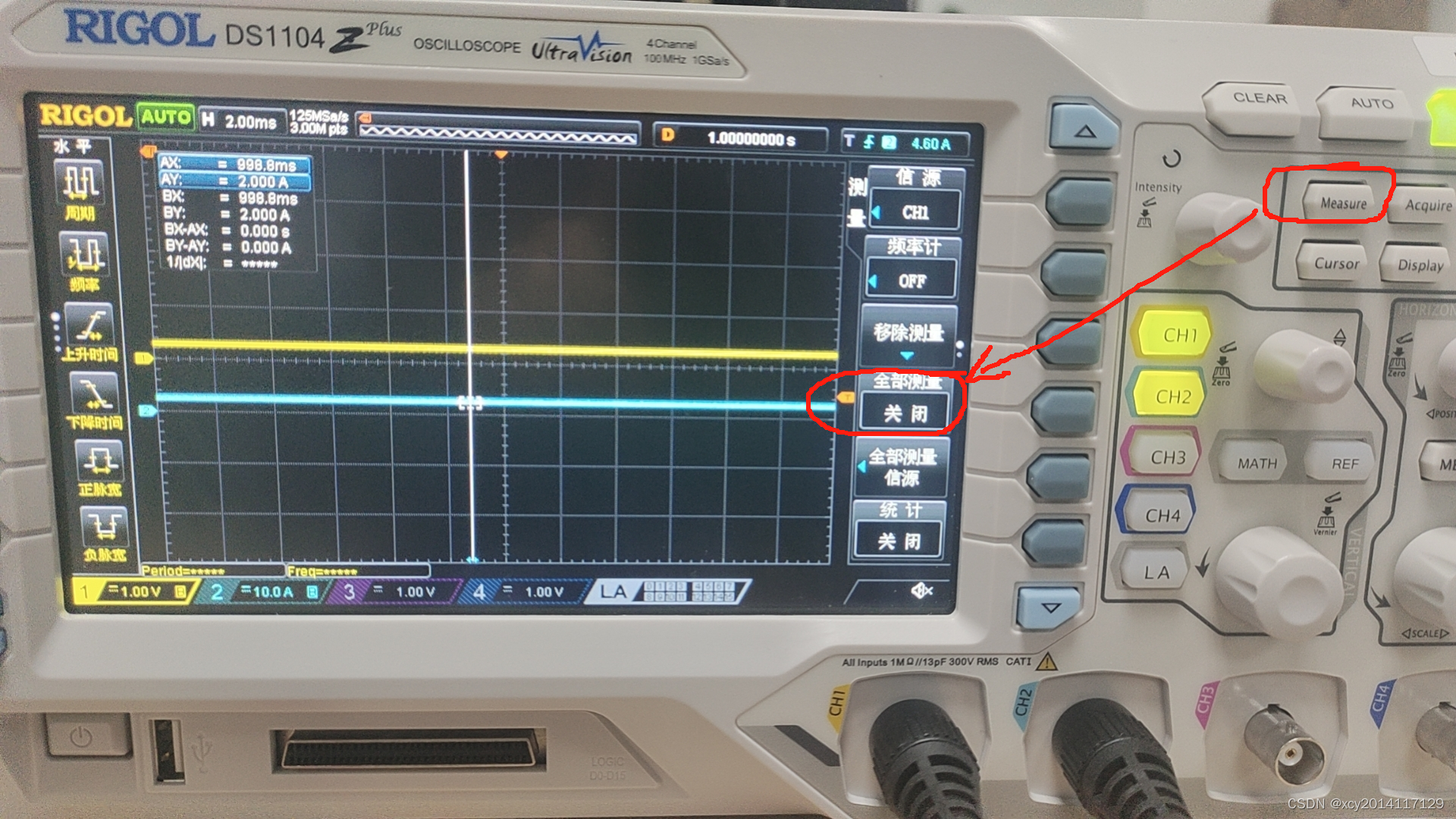

如第一幅图所示,如果需要清楚屏幕上方绿色框图的内容则需要点击右侧菜单栏的Measure按钮->全部测量选择关闭,即可消失。如果需要打开则相同方式,点击右侧菜单栏的Measure按钮->全部测量选择打开,即可出现(这里我们需要用电流钳去测量电流,所以测量单位要选A)。
在这里插入图片描述
如果屏幕右侧的菜单栏不小心被按成自己不熟悉的菜单栏,别慌!这里只需要点击高亮的CH1或者CH2按钮即可将菜单栏恢复成上述模样。

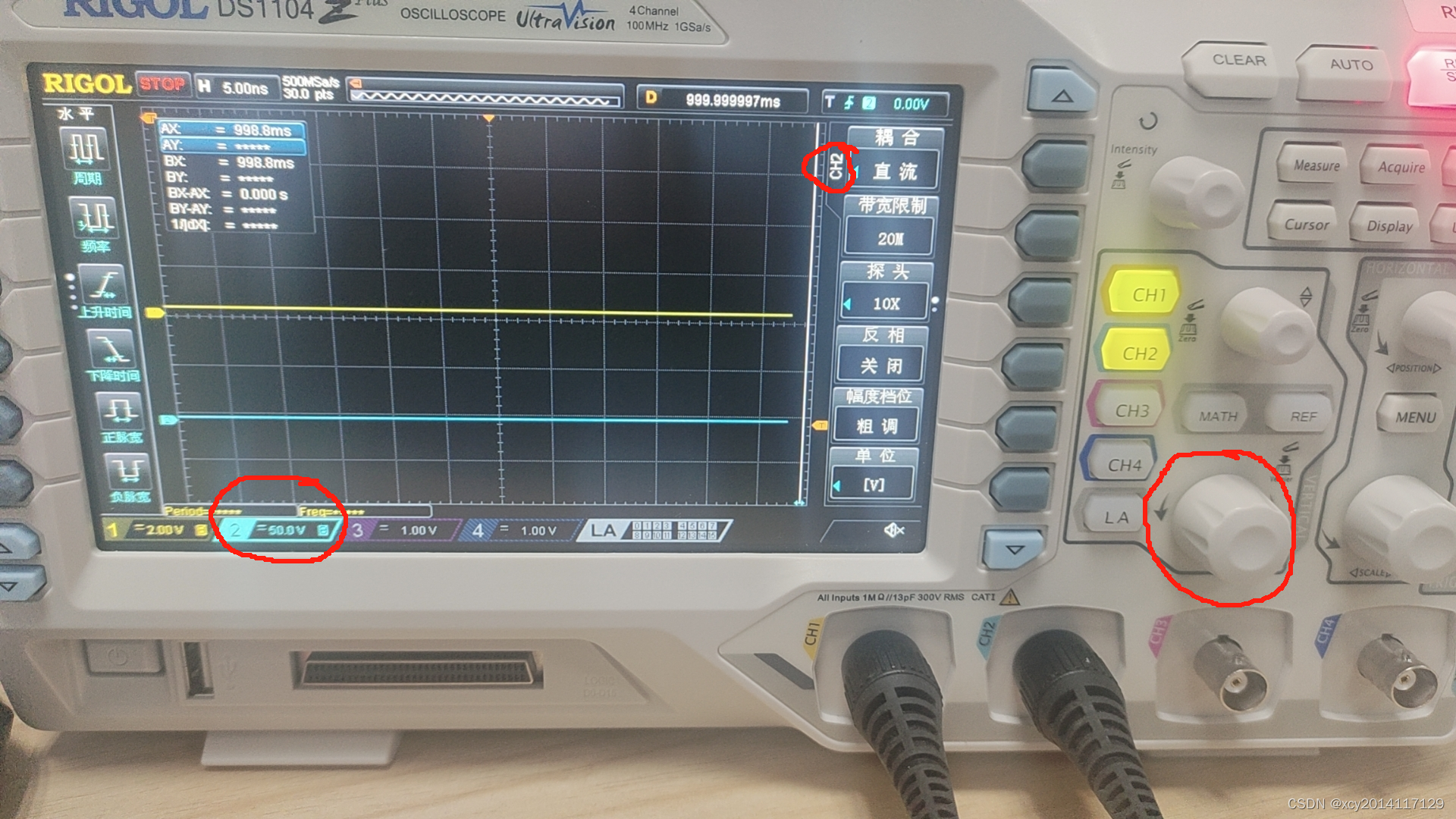

如果你需要修改通道的测量单位,如下图所示CH2的测量幅值显示50.0V即表示一个方块格就代表50V,如果需要调整幅值大小可以选择要调整的通道数,然后通过旋转右侧按钮即可调整,如图中标红部分。如果调整好了就不要去触摸,因为一动幅值就会改变。
在这里插入图片描述

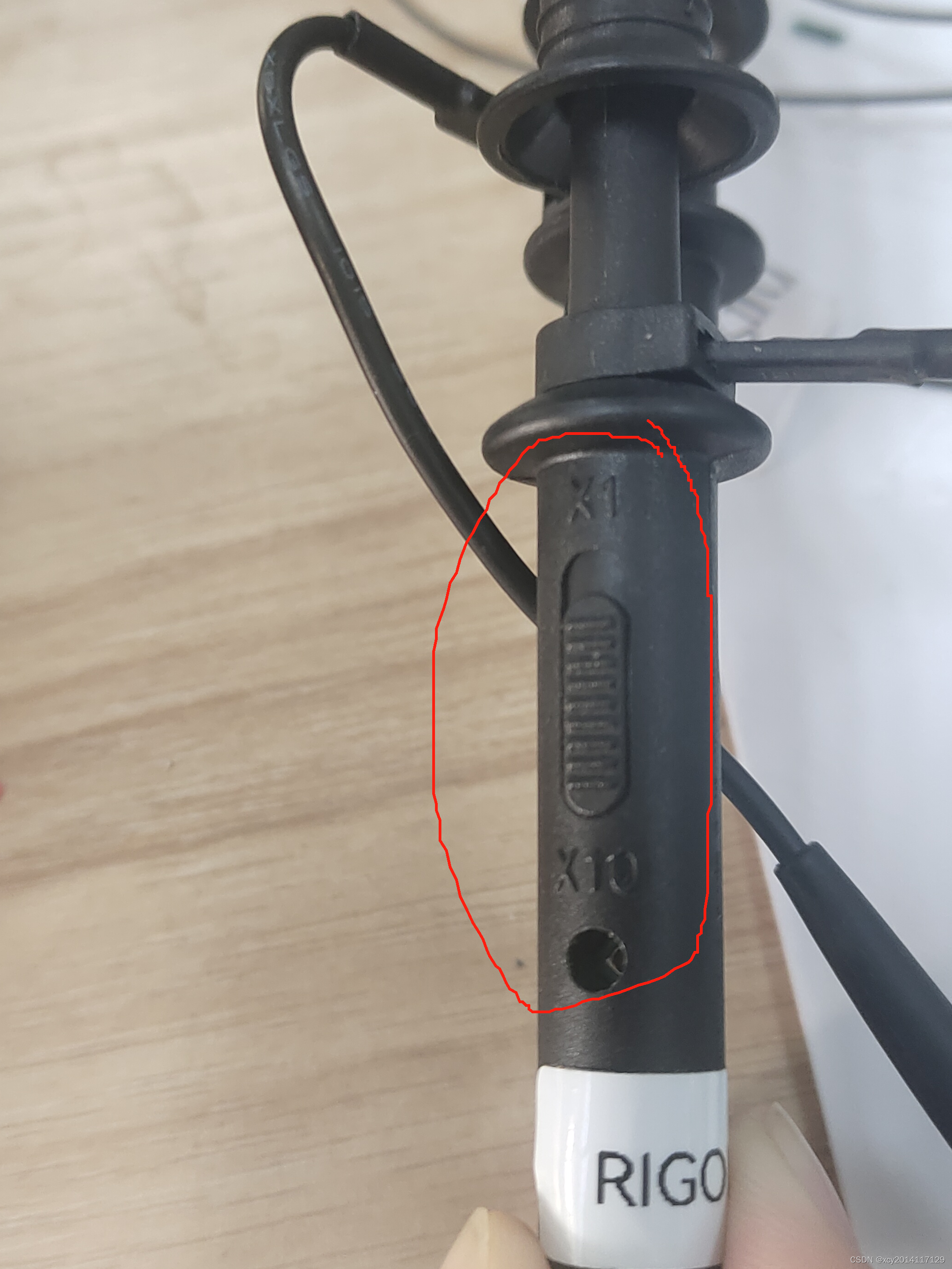

如下图所示,一般探头选择的子功能则是和探头线上标识的探头一致。(如果不一致就是起到了放大缩小的可能)
在这里插入图片描述

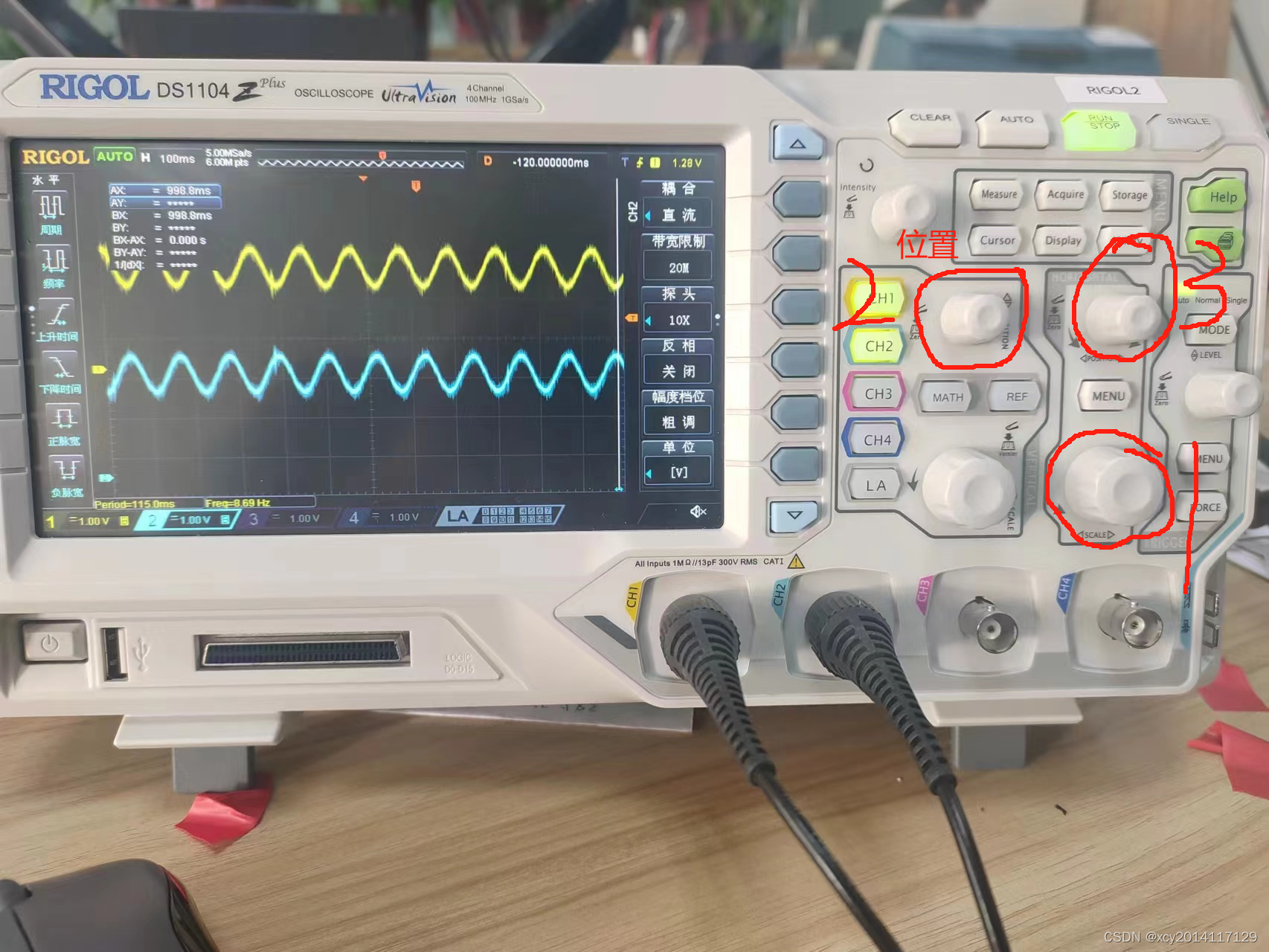

如下图所示,红色标识1部分是时间可以调整周期大小即波形的密度。红色标识2的部分可以调整波形在屏幕中的位置。红色标识3的部分可以将波形左右移动。
在这里插入图片描述

2 测量幅值,周期时间,最大值等

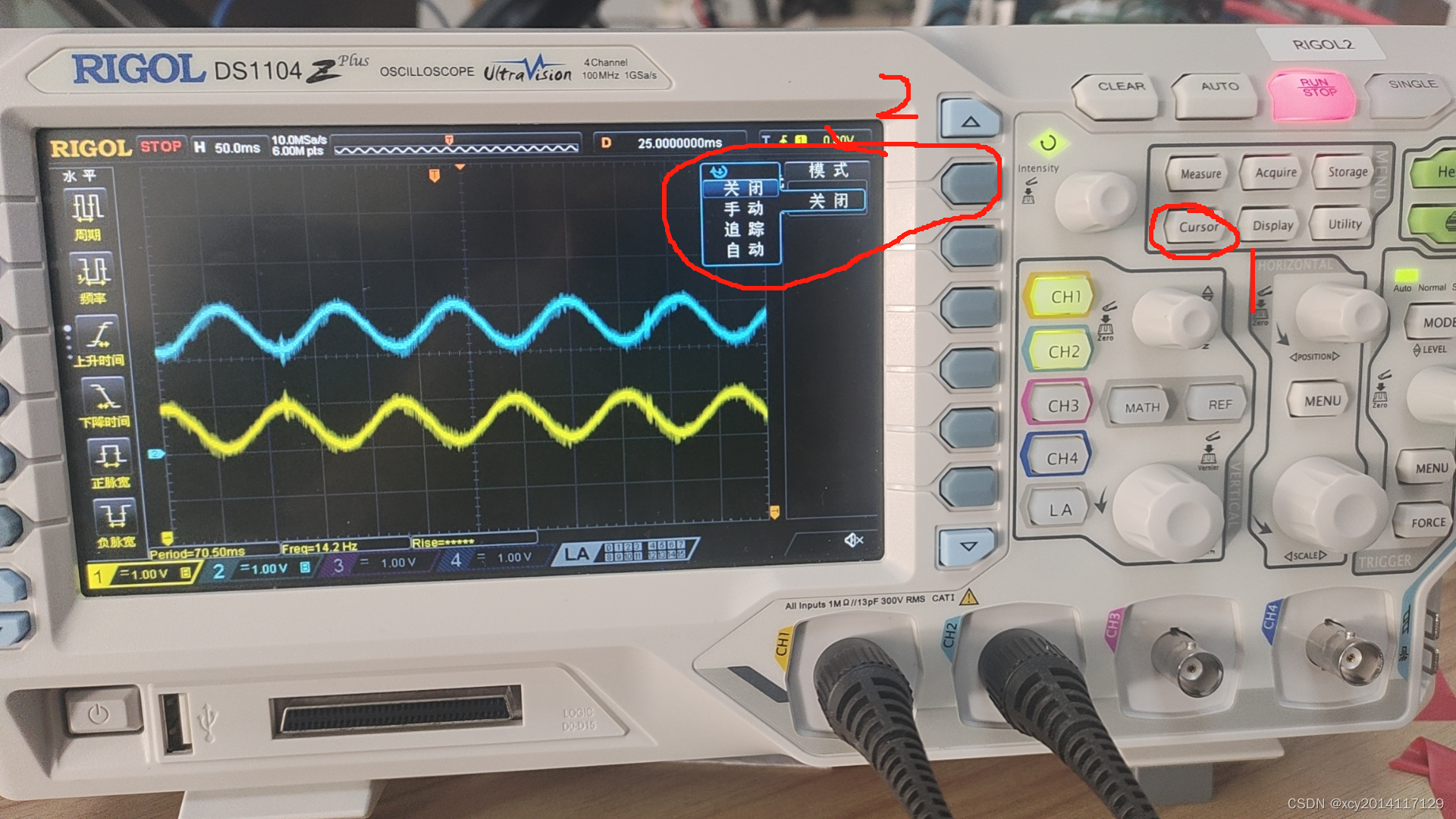

如图所示要点击cursor->选择手动模式即可测量。
在这里插入图片描述

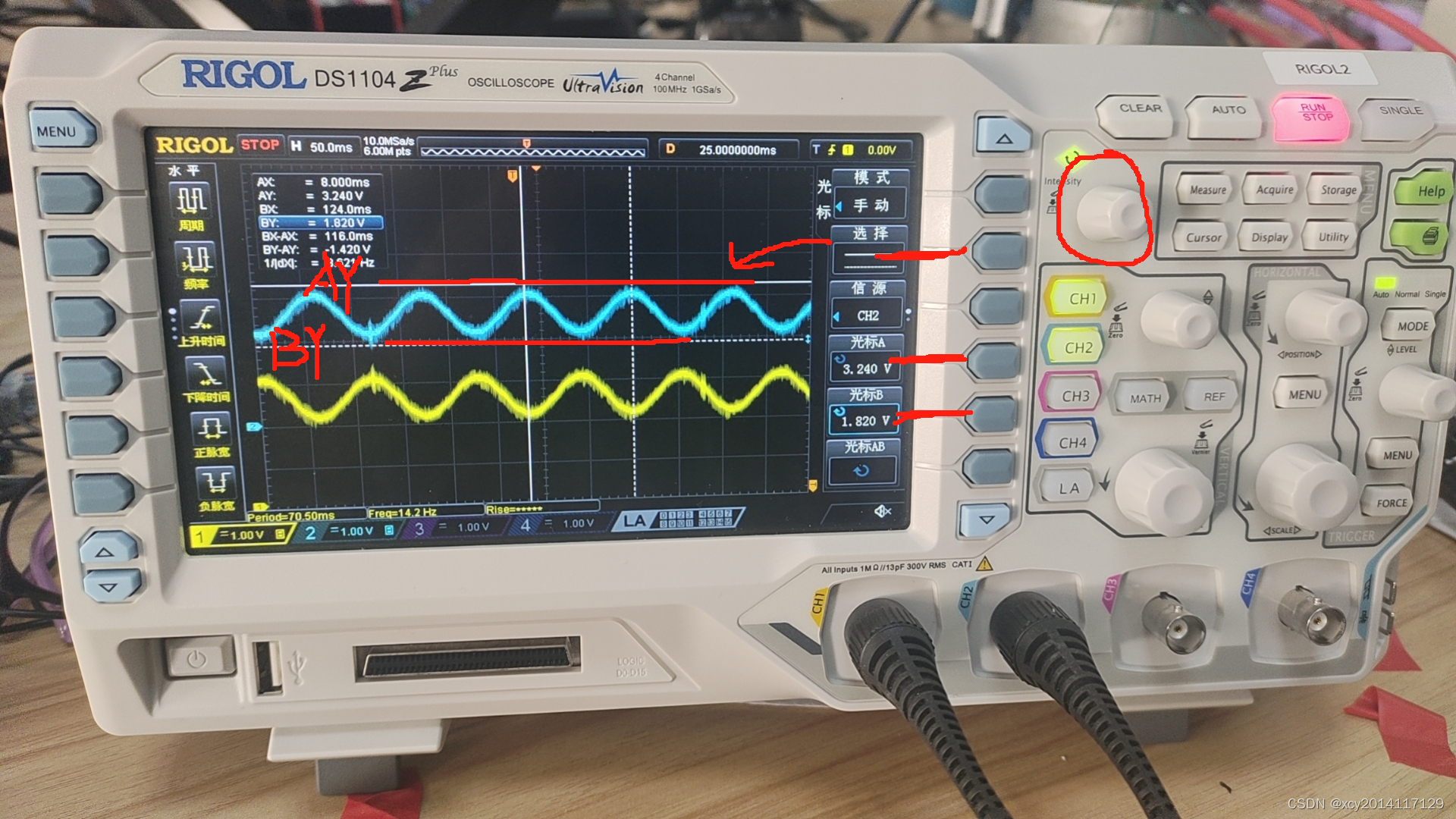

调整后出现以下界面,屏幕上出现四条竖直的线。其中按红色标识的按钮,可以相应的选则横向或者纵向的方向。如图所示,如果这里选择横向的话在这里插入图片描述,则屏幕上横轴方向上的实线代表光标A,虚线代表B。我们可以通过intensity来上下移动光标的位置。例如:选中光标A即按下光标A对应的按钮,旋转intensity按钮直到调整到合适位置,这时再选中光标B即按下光标B对应的按钮旋转intensity按钮直到调整到合适位置。屏幕左侧上方的值会根据调整实时变动。这样就可进行计算了,也可以根据需求自行选择模式。

在这里插入图片描述

总结

  1. 选中右侧的菜单栏里某个功能,只需要按下相应的按钮。
  2. 若要选择每个菜单栏里的子功能可以通过不断按相应的按键和旋转Intensity按钮即可。但确定的时候只能按下Intensity按钮
  3. 关于RUNSTOP,如若高亮则代表正在录波形,如果是红色则表示定格录制的波形。

后续若我使用到其他功能再给大家分享!!!
