基本放大电路

特点

特征:功率放大,实际上还是一种对能量的控制以及能量的转换

必要条件:有源元件

放大的前提条件:不失真也即是保真

怎样构建:

目标:小功率信号变成大功率

条件:元件与能量

技术路线:三极管--->放大状态之下

小信号---->

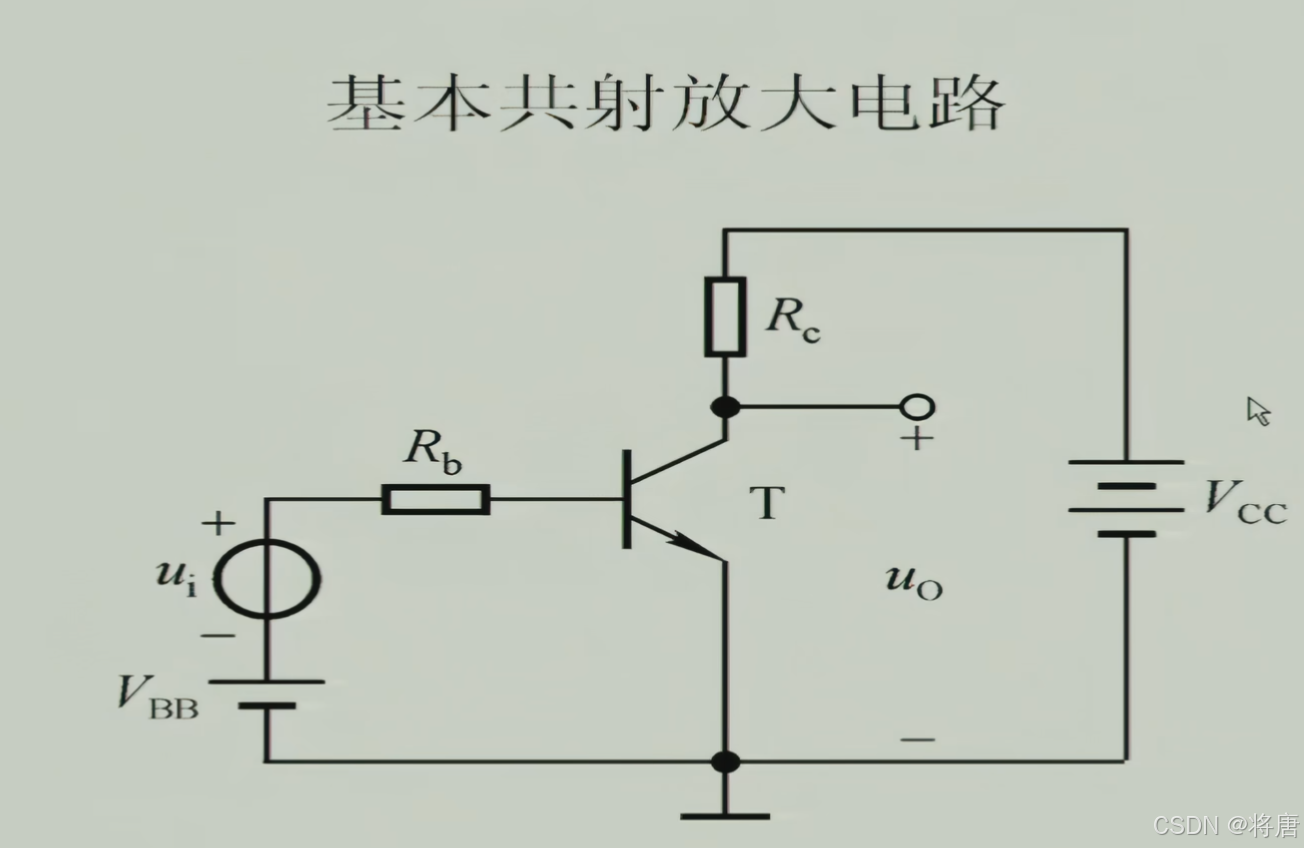

基本共射放大电路

 详解:

直流信号用于打开这个二极管,使其处于放大状态之下,小的交流信号就是我们需要进行放大的信号,Rb是限流电阻,是不可缺少的元器件,电压的一点点变化就会引起电流的变化,而电流的变化就会使得Rb上的电流也变大,压降就会变大,如果没有这个电阻的话,电路就直接烧了,在漏级上加了一个电阻是因为Ic=Ib,电阻两端电压的变化与电流的变化是相关的,这就得到了我们需要放大的交流信号

直流信号---->静态工作点

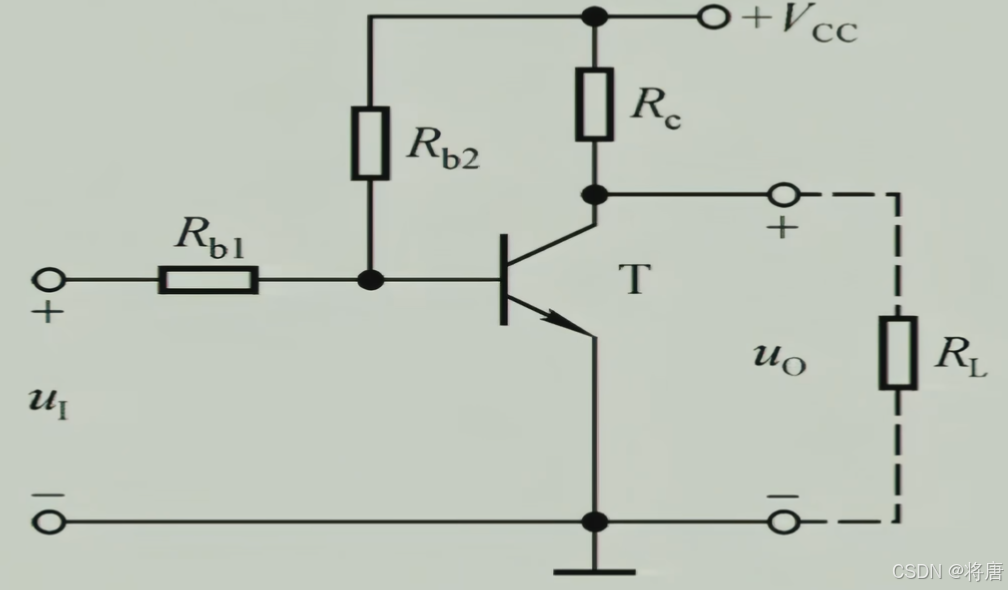

直接耦合共射放大电路

 Rb电阻下方的电位就是Vcc与Ui的叠加(叠加定理),这样就可以放大这个小的交流信号了

输入信号输出信号这种信号的传递----->耦合

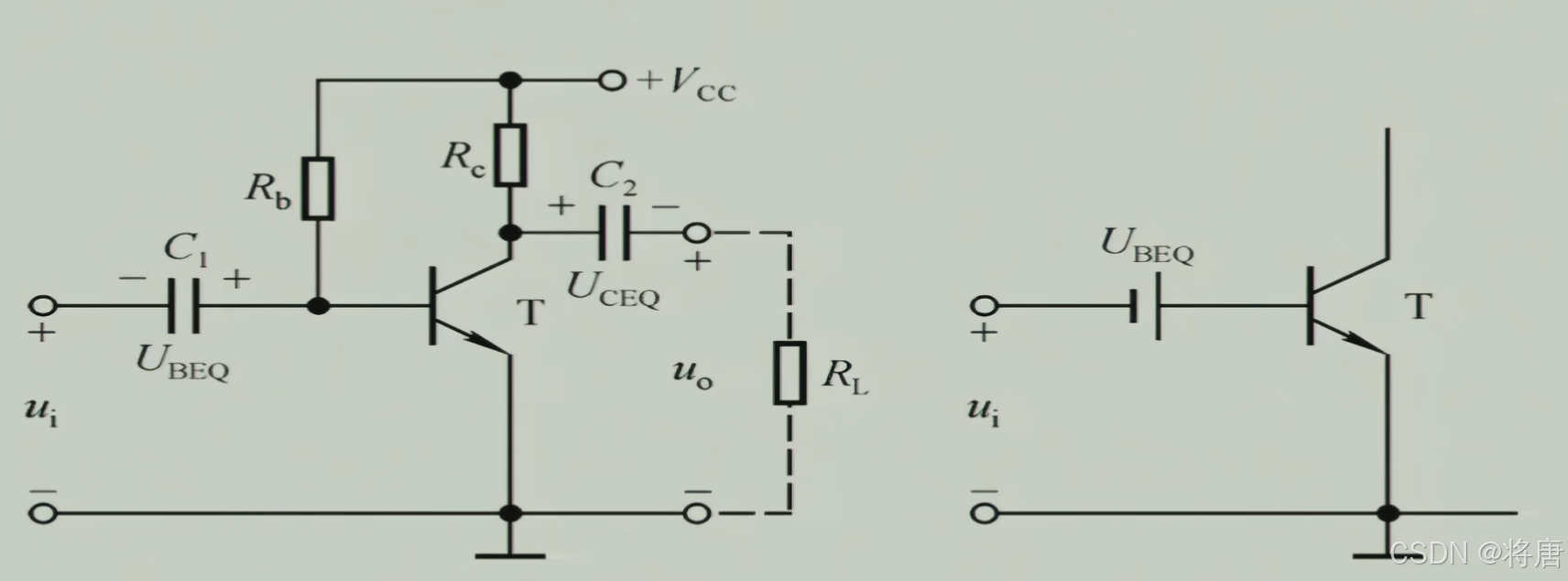

阻容耦合电子放大电路

 使用电容进行耦合,用电容来滤除直流信号

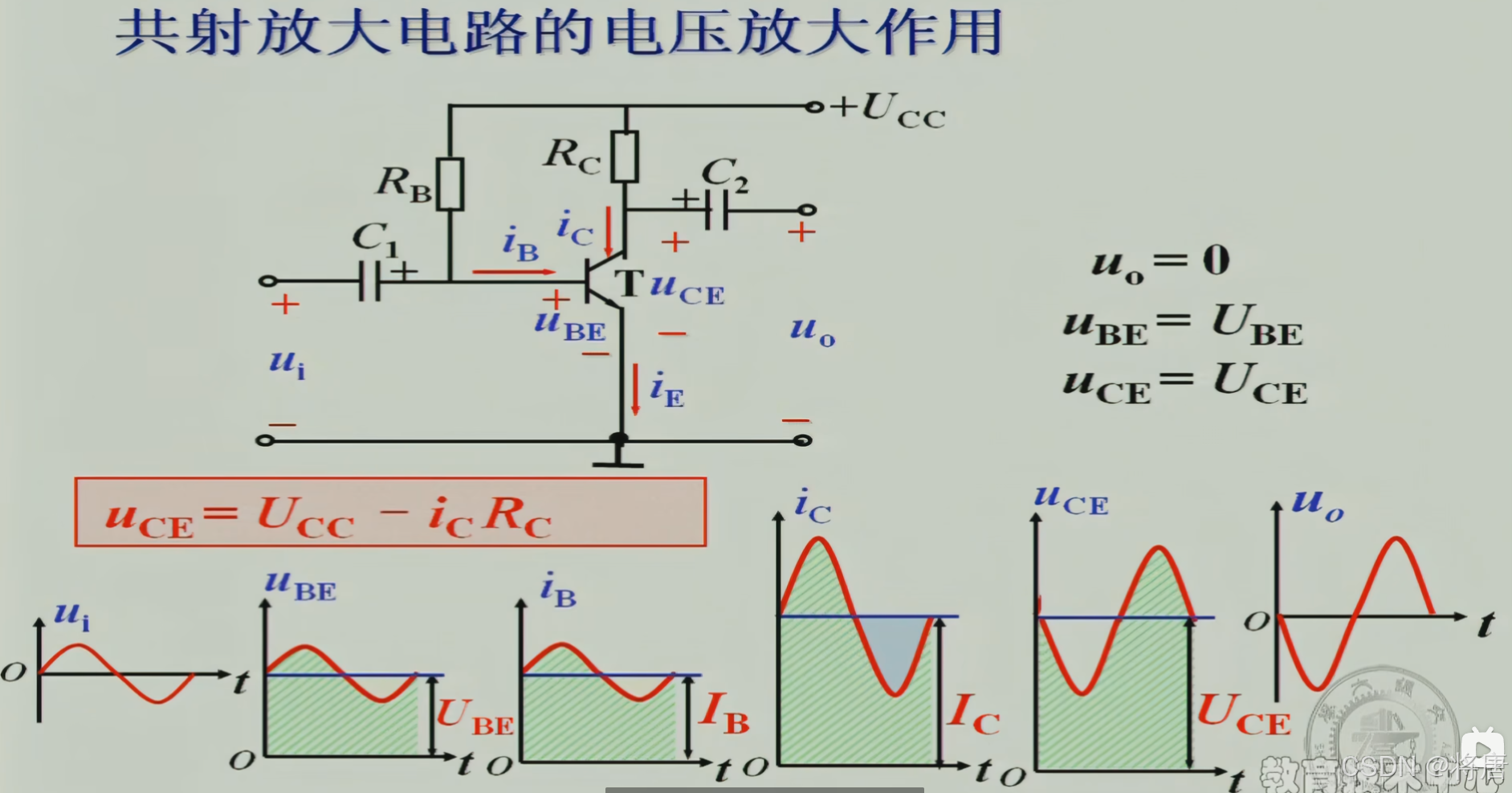

Ui的变化引起了Ub的变化,Ub的变化引起了Ib的变化,变化的Ib又引起了Ic的变化

也就是Uce = Ucc - IcRc

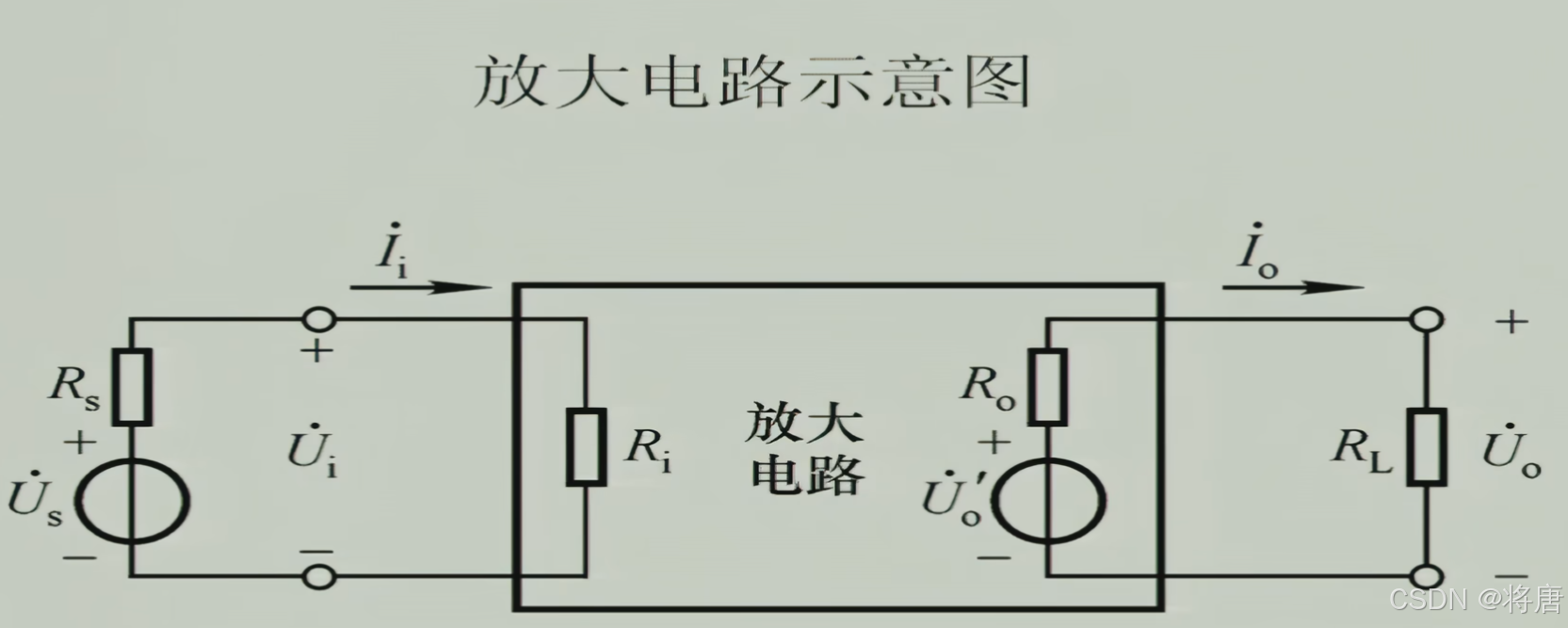

戴维南定理,RsRi就是输入电阻

对于信号源来讲,我们的放大电路整个都可以等效成一个电阻,这个电阻就是Ri也决定了我这个电流源能够给我这个放大电路输入多大的信号,放大电路能够得到的信号就是Rs与Ri对Us的分压

如果信号源是一个电压型的信号源

显然我们的Ri是越大越好,因为越大的话,我们得到的信号就越多

我们对于信号源不能够给他接太大的负载,因为如果信号源不能够承受,那么就会失真,也就是减小信号源的功率输出,Us不变,我们就需要减小输出电流

对于输出电压Uo来讲,如果我们需要的是电压几乎不变,也就是等效与一个电压源,那么越大越好,如果希望电流几乎不变,那么越小越好

性能指标

公式推导

Ri---->输入电阻

Ro--->输出电阻

放大倍数

 Auu                   Aui                     Aiu                      Aii

电压放大成电压,电压放大成电流,电流放大成电压,电流放大成电流

Ri---输入电阻Ro--->输出电阻

对于阻容式的放大电路

当频率非常低的时候,电容的容抗就非常大,信号就不容易输入进来

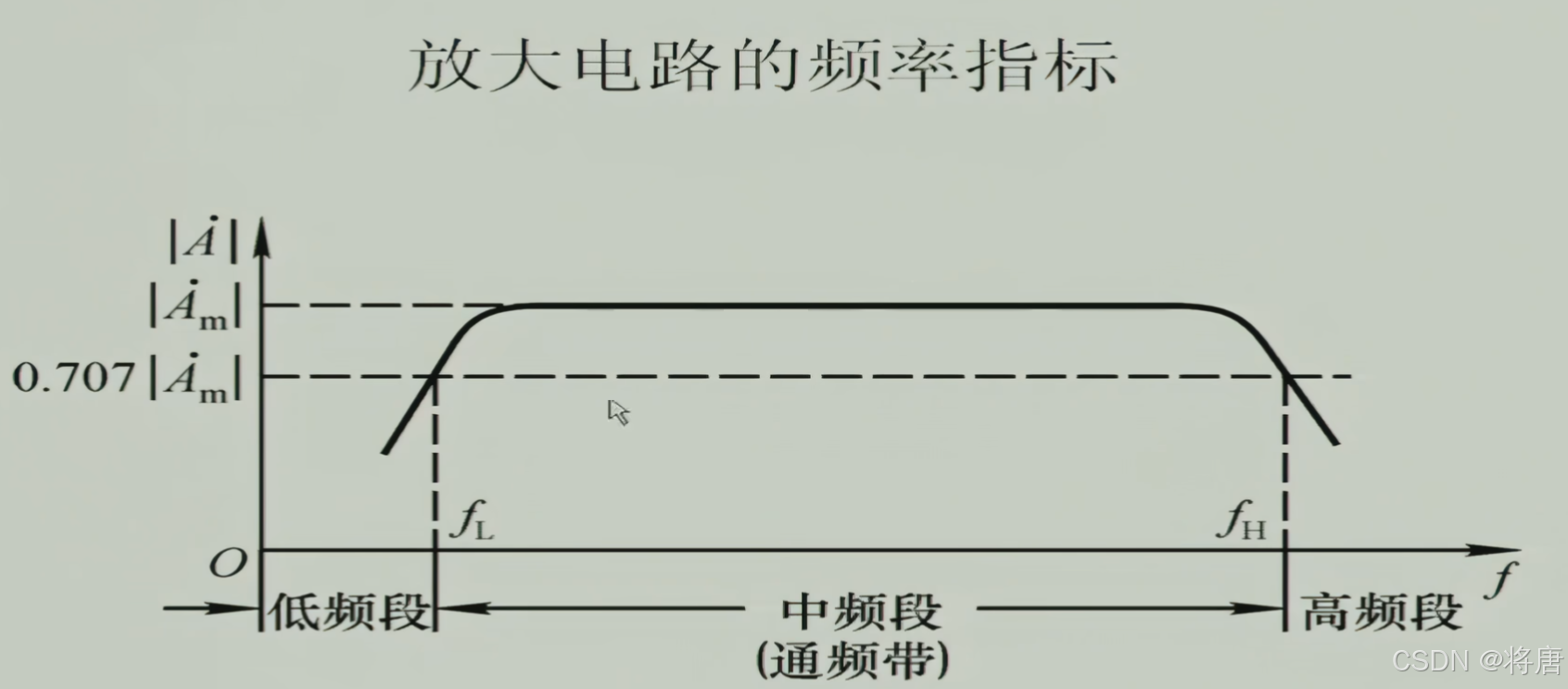

 只有中间的那一个部分才是放大的区域,高低频都会出现衰减

非线性失真与线性失真

最大不失真输出电压

最大输出功率与效率

输入功率与输出功率之比
