基于单片机智能超高压放电灭蚊电蚊拍控制系统设计

**单片机设计介绍，基于单片机智能超高压放电灭蚊电蚊拍控制系统设计

一 概要

  基于单片机智能超高压放电灭蚊电蚊拍控制系统设计概要如下：

一、设计背景与目的

随着夏季的到来，蚊虫问题日益严重，电蚊拍作为一种常见的灭蚊工具，其效果受到广大用户的认可。然而，传统的电蚊拍功能较为单一，缺乏智能化和人性化的设计。因此，我们设计了一款基于单片机智能超高压放电灭蚊电蚊拍控制系统，旨在提高电蚊拍的智能化程度，为用户提供更加便捷、高效的灭蚊体验。

二、系统组成

单片机控制器：作为整个系统的核心，负责接收和处理传感器数据，控制高压电路、LED诱蚊灯等模块的工作。
高压电路：采用逆变原理，利用升压电路将电压升高到数千伏特，形成高压电网。当有蚊虫触及电网时，高压电网放电击落蚊虫。
LED诱蚊灯：用于吸引蚊虫，增加电蚊拍的灭蚊效果。LED诱蚊灯采用特定波长和颜色的光线，对蚊虫具有较强的吸引力。
电量检测模块：实时监测电蚊拍的电量情况，并将数据发送给单片机控制器。当电量不足时，单片机控制器会控制LED诱蚊灯闪烁或熄灭，提醒用户充电。
光照检测模块：用于检测环境光照情况，并根据光照情况自动调节LED诱蚊灯的亮度和高压电路的工作状态。
电源模块：为整个系统提供稳定的电源供应，确保系统能够持续稳定地工作。
三、工作原理

工作模式选择：系统支持手动模式和自动模式。在手动模式下，用户可以通过按键控制高压电路和LED诱蚊灯的工作状态；在自动模式下，系统会根据光照检测模块的数据自动调节LED诱蚊灯的亮度和高压电路的工作状态。
电量检测与提示：电量检测模块实时监测电蚊拍的电量情况，并将数据发送给单片机控制器。当电量不足时，单片机控制器会控制LED诱蚊灯闪烁或熄灭，提醒用户充电。
光照检测与调节：光照检测模块检测环境光照情况，并将数据发送给单片机控制器。单片机控制器根据光照数据调节LED诱蚊灯的亮度和高压电路的工作状态。在光照充足的环境下，LED诱蚊灯亮度较低，高压电路工作频率较低；在光照不足的环境下，LED诱蚊灯亮度较高，高压电路工作频率较高，以提高灭蚊效果。
灭蚊过程：当有蚊虫触及高压电网时，高压电网放电击落蚊虫。同时，系统通过LED诱蚊灯吸引更多的蚊虫进入灭蚊范围，提高灭蚊效率。
四、系统特点

智能化程度高：系统采用单片机控制器作为核心，实现了对高压电路、LED诱蚊灯等模块的智能化控制。同时，系统支持手动模式和自动模式，方便用户根据实际需求选择工作模式。
灭蚊效果好：系统采用高压电路和LED诱蚊灯相结合的方式，有效提高了灭蚊效果。同时，系统能够根据环境光照情况自动调节LED诱蚊灯的亮度和高压电路的工作状态，进一步提高了灭蚊效率。
安全可靠：系统采用高性能的单片机控制器和稳定的电路设计，确保了系统的稳定性和可靠性。同时，高压电路在工作时产生的电流小于10微安，对人畜无害，保证了使用的安全性。
节能环保：系统采用LED诱蚊灯作为吸引蚊虫的光源，相比传统的荧光灯具有更高的能效比和更长的使用寿命。同时，系统能够在电量不足时自动提示用户充电，避免了因电量耗尽而导致的无法使用的情况。
五、应用前景

基于单片机智能超高压放电灭蚊电蚊拍控制系统具有广泛的应用前景。随着人们对居住环境舒适度和健康性的要求不断提高，智能化、高效化的灭蚊工具将越来越受到人们的青睐。该系统可以广泛应用于家庭、学校、医院等场所的蚊虫防治工作，为人们提供更加健康、舒适的生活环境。

二、功能设计

1、拨动开关选择手动打开或者根据光照情况打开灭蚊高压设备。

2、如果根据光照情况，通过光敏模块检测白天或者晚上，如果是光线暗的晚上，打开继电器从而驱动高压导通灭蚊，否则断开，不进行灭蚊。

3、如果处于手动情况，通过按键控制继电器的开关，从而驱动灭蚊模块。

4、光敏传感器可以通过传感器上的电位器调节检测的灵敏度。

注意：L2596降压模块一定要调节到3V后在接入低压升高呀模块。

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现
本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

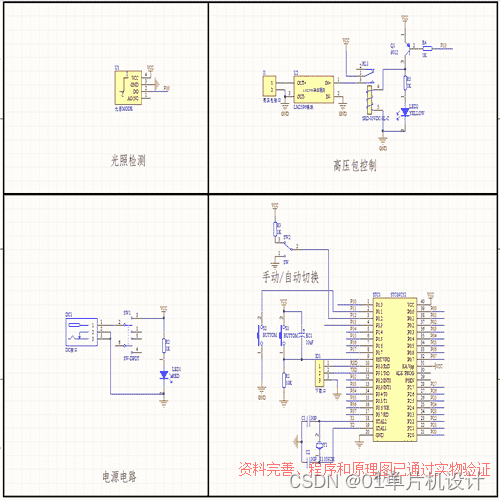

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
