**单片机设计介绍,基于单片机家用火灾报警系统设计
一 概要
基于单片机家用火灾报警系统设计概要如下:
一、设计目标
本系统旨在通过单片机技术,结合传感器模块、报警模块和无线通信模块,实现家用火灾的实时监测、预警以及远程通知功能,从而保障家庭成员的生命财产安全。
二、系统组成
单片机核心控制器:选用高性能、低功耗和稳定可靠的单片机,如STC89C52或STM32等。单片机通过内部的I/O接口,实现对传感器模块、报警模块和无线通信模块的控制和数据交换。
传感器模块:
烟雾传感器:用于检测空气中的烟雾浓度,当烟雾浓度超过设定阈值时,触发报警。
温度传感器:用于测量室内温度,当温度超过安全范围时,同样触发报警。
报警模块:
声光报警:当单片机检测到火灾信号时,触发声光报警装置,发出明显的声光和震动信号,以提醒家庭成员及时采取应对措施。
无线通信报警:通过无线通信模块(如GSM通信模块),将火灾信息发送到用户手机终端,实现远程通知功能。
电源模块:为系统提供稳定的电源供应,确保系统的正常运行。
三、工作原理
数据采集与处理:单片机通过传感器模块实时采集烟雾浓度和温度数据,并进行必要的滤波和校准处理,以提高数据的准确性。
火灾识别算法:根据采集到的数据,设计合适的火灾识别算法。算法会综合考虑烟雾浓度的变化趋势、温度的变化速度等多种因素,以准确判断是否存在火灾隐患。
报警逻辑实现:当火灾识别算法判断存在火灾隐患时,单片机触发报警模块发出声光报警信号,并通过无线通信模块将火灾信息发送给家庭成员或相关机构,以便及时采取救援措施。
四、扩展功能
灭火装置控制:单片机可以通过控制火灾报警控制系统的执行部分,实现对火灾灭火装置的控制。当火源被确认后,单片机将自动切断相应区域的电源供应,同时触发灭火装置,及时将火势扑灭。
远程监控与数据分析:单片机可通过网络连接远程监控装置,实现对火灾现场的图像监控。同时,单片机内部的数据存储和处理系统可以对火灾监测中收集到的数据进行分析和处理,为消防救援提供准确有效的数据支持。
五、系统优势
实时监测与预警:系统能够实时监测家庭环境中的烟雾浓度和温度,并在发现异常情况时及时发出预警信号。
多重报警方式:系统支持声光报警和无线通信报警等多种方式,确保家庭成员能够及时发现火灾并采取应对措施。
灵活配置与扩展:系统可以根据实际需求进行灵活配置和扩展,如增加其他类型的传感器或改进报警方式等。
总结来说,基于单片机家用火灾报警系统通过集成高性能的单片机、高精度的传感器和无线通信模块,实现了对家庭火灾的实时监测、预警和远程通知功能,为家庭安全提供了有力的保障。
二、功能设计
*此仿真是通过检测环境温度和环境烟雾来达到火灾检测目的,此系统适用于家庭安装,可根据安装位置来调制此系统的温度和烟雾检测上限(说明:离检测源越远,那么上限设置较低)。温度或者烟雾超过上限则有led显示报警,同时蜂鸣器火灾报警。
功能:实时检测环境的温度和火灾烟雾,通过按键设置报警值,如果温度或者烟雾超过范围则进行报警提醒
电路:温度采集电路,烟雾采集电路,LED指示电路,数码管电路,单片机电路,蜂鸣器电路,按键电路
资料:protues仿真电路,程序,元器件清单,演示视频,参考论文,软件资料等
设计思路
设计思路
文献研究法:搜集整理相关单片机系统相关研究资料,认真阅读文献,为研究做准备;
调查研究法:通过调查、分析、具体试用等方法,发现单片机系统的现状、存在问题和解决办法;
比较分析法:比较不同系统的具体原理,以及同一类传感器性能的区别,分析系统的研究现状与发展前景;
软硬件设计法:通过软硬件设计实现具体硬件实物,最后测试各项功能是否满足要求。
三、 软件设计
本系统原理图设计采用Altium Designer19,具体如图。在本科单片机设计中,设计电路使用的软件一般是Altium Designer或proteus,由于Altium Designer功能强大,可以设计硬件电路的原理图、PCB图,且界面简单,易操作,上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境,用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术,能够很好的满足本次设计需求。
————————————————
仿真实现

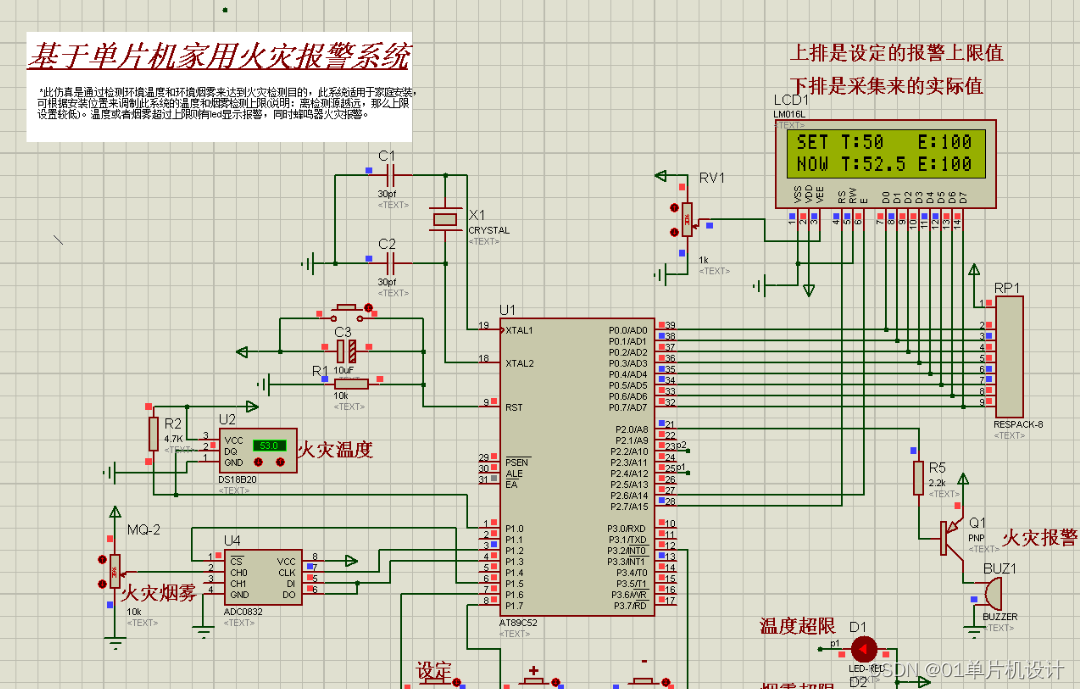

本设计利用protues8.7软件实现仿真设计,具体如图。
Protues也是在单片机仿真设计中常用的设计软件之一,通过设计出硬件电路图,及写入驱动程序,就能在不实现硬件的情况进行电路调试。另外,protues还能实现PCB的设计,在仿真中也可以与KEIL实现联调,便于程序的调试,且支持多种平台,使用简单便捷。
————————————————
原理图
五、 程序
本设计利用KEIL5软件实现程序设计,具体如图。作为本科期间学习的第一门编程语言,C语言是我们最熟悉的编程语言之一。当然,由于其功能强大,C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中,C语言已经逐步完全取代汇编语言,因为相比于汇编语言,C语言编译与运行、调试十分方便,且可移植性高,可读性好,便于烧录与写入硬件系统,因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计,能够实现快速调试,并生成烧录文件,被广泛应用于C语言的编写和单片机的设计。
————————————————
六、 文章目录
目 录
摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
