前言
交直流斩波电路在当代电力电子发展迅速的今天已经逐渐淘汰,双有源桥变换器DAB发展逐渐成熟。
一、斩波电路简述
DC-DC直流斩波电路时将直流变为另一直流电路(注意直流-交流-直流不属于斩波电路)

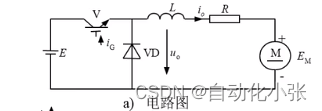

降压斩波电路图
主要元器件:电源,IGBT (绝缘栅双极晶体管),续流二极管,由电感、电阻、反电动势构成的负载。
工作原理:
- v处于通态时,电源向负载供电,负载电压u0=E,负载电流由于电感存在i0指数曲线上升。
- v处于关断时,负载电压u0=0,电感的存在使得电流不得突变,负载电流i0指数曲线下降,电感释放能量给二极管续流。
- 接入大电感使得负载电流相对比较连续,而且脉动较小。接入小电感使得电流较小,出现一段断续过程。

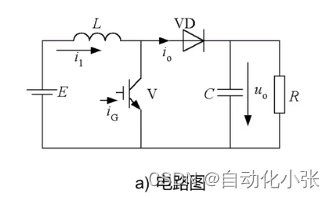

升压斩波电路图
主要元器件:电源,电感L,IGBT,二极管,电阻,电容。
工作原理:
- v处于通态时,E向L充电,储存电能,电流i1恒定;C输出电压恒为u0,给电阻R供电。
- v处于断态时,E和L同时向C充电,并向负载提供能量。
升降压斩波电路的工作原理可以简单概括为:过控制IGBT的通断及PWM占空比,最终得到所需的输出电压。
由于斩波电路导通比的变化范围有限,输出电压、输出电流中的谐波频率不固定,不利于滤波器的设计,转换效率低,电池电压利用率低,输出功率小等缺点的存在,于是采用DAB双有源桥变换器改进以上问题。
二、DAB
1.基本工作原理
DAB是双有源桥逆变器,与传统的DC的运行方式不同,主要采用移相控制,即通过改变原边与复边之间的一个超前滞后关系,实现能量的流动。可以通过控制vp(t)和vs(t)两个交流方波电压的占空比以及vp(t)和vs(t)之间的相位差实现对传输功率和输出电压的控制。
工作原理:固定内移相角,控制外移相角,如果输出的滞后输入的相角,那就是正向传输,如果输入的滞后输出的相角,就是反向传输。
如图一

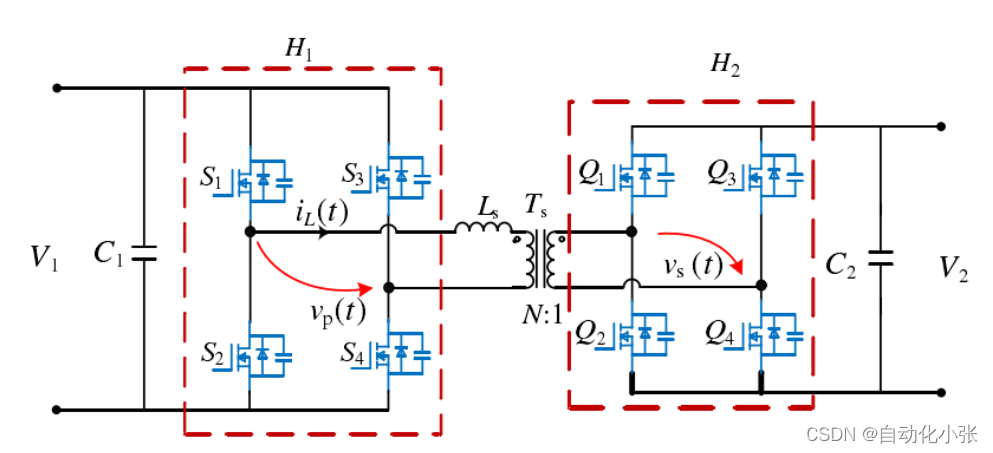

图中:V1和V2分别为输入和输出侧电压源, C1为前级电路直流滤波电容,C2为后级直流滤波电容。DAB变换器前后两级的电路是对称全桥结构。为了控制功率传输的方向和大小,通过控制开关管S1-S4 Q1-Q4并施加适当的脉冲,可以交替打开和关闭开关,这样就可以实现双向能量传输。
单移相(single phase shift,SPS)调制方法是将vp(t)和vs(t)的占空比固定为0.5,仅通过改变vp(t)和vs(t)之间的相位差调节变换器的输出。
S1和S4驱动信号相同,S2和S3驱动信号相同,S1和S2驱动信号相反。而逆变侧S5和S8驱动信号相同,S5和S6驱动信号相反。根据传输功率的不同,移相角就是S1和S5之间的相角差,通过改变这个差值,控制两端功率传输。当相角差为负时,即功率由二次侧传向一次侧,因此通过相角差的调节耶可以实现能量的双向流动。
因为SPS 调制采用的控制变量少,简单易行,得到了广泛应用。

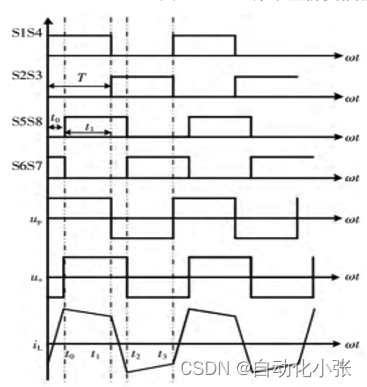

DAB变换器单移相控制工作原理波形图
2.扩展改进

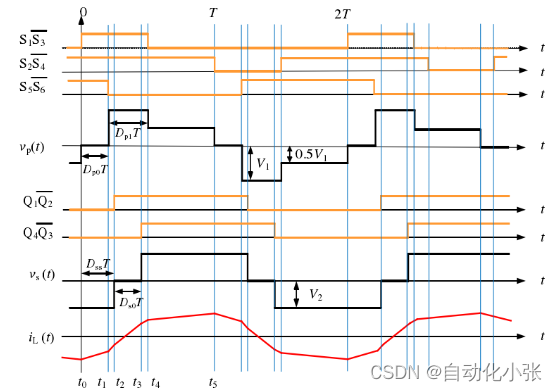

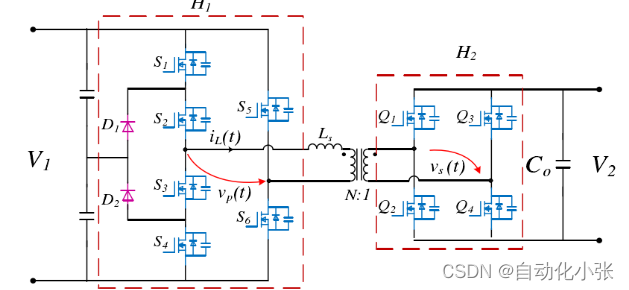

传统的 TPS 调制也存在明显的缺陷,即波形与三角波非常相似,导致电路中出现很高的电流尖峰值,因而需要使用更耐流的器件。针对这一情况,操作人员可以采用融合多电平技术,进一步降低器件内的通态损耗。 有人提出一种混合三电平 DAB 变换器电路拓扑方案,该拓扑方案包含两个全桥 H1 与 H2,当功率从V1 传输到 V2 时,为正向传输,反之则为反向传输;H1 处的电压数值用 vp(t)来表示,H2 处的电压数值用 vs(t)来表示。相对于常规 DAB 变换器,该变换器的 H1 桥臂上安装了二极管中点箝位型的三电平桥臂,使得变换器处于半开关周期条件下,能够在 vp(t)上实现三种电平:0、±V1/2 与 ±V1。在H1 与 H2 之间,操作人员安装了一个高频变压器,并添加了适当大小的功率传输电感 Ls,其中流通的电流为 iL(t)。混合三电平 DAB 变换器的控制采用脉宽调制(PWM)结合移相控制的模式。整个控制系统具有 4 个控制自由度。
