双有源桥（1）

一、双有源桥

1.1介绍

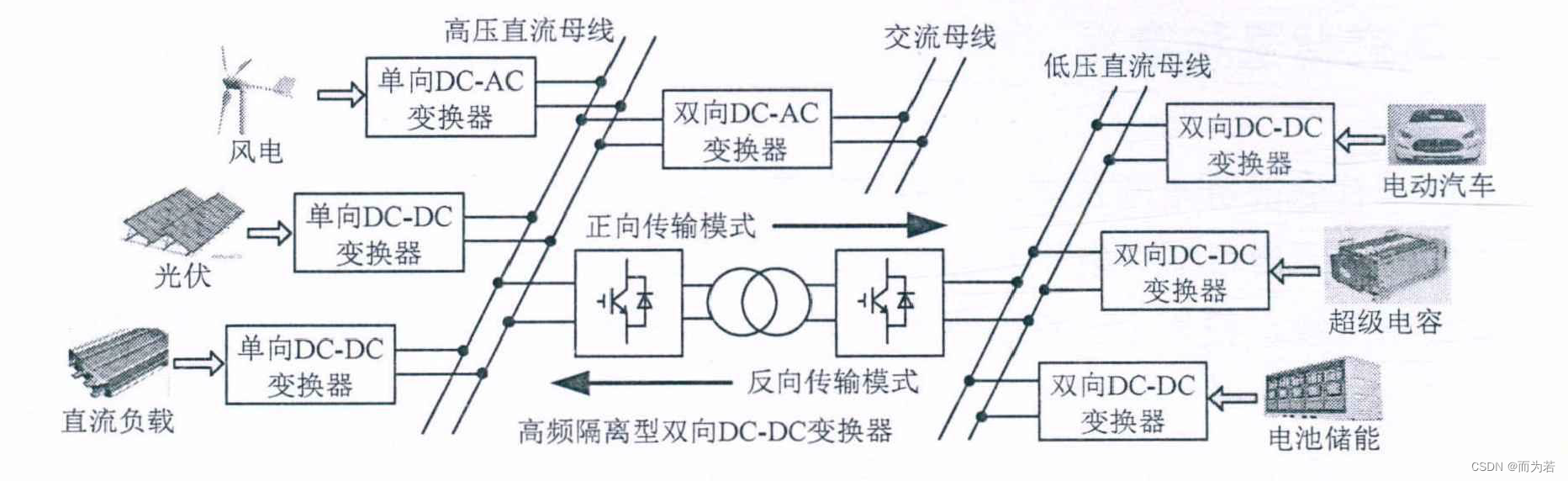

双有源桥（dual active bridge,DAB）变换器是一种高效的隔离式双向DC-DC变换器，由于它能双向传输功率，提供电气隔离等特点，广泛应用于直流微网，交通电气化，数据中心供电系统等领域中。

1.2结构

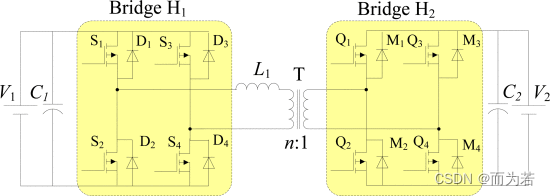

图 2 显示了 DAB 的拓扑结构，它由两个电源、两个全桥电路、两个电容、一个电感和一个变压器组成。高频变压器在两个电压电平之间提供所需的电流隔离和电压匹配。电感用作瞬时储能装置。

1.3特点

1. 电气隔离
2. 结构对称，功率双向传输
3. 易于实现软开关，效率高
4. 体积小，功率密度高

1.4调制技术

DAB一般工作在定频模式，将两个桥的占空比保持在50%，其中功率流动是通过改变两个电桥之间的相位即相移（phase shift）而实现的。

按控制自由度分类

1. 单移相（signal-phase-shift,SPS）
2. 扩展移相（extended-phase-shift,EPS）
3. 双重移相（Dual-phase-shift,DPS）
4. 三重移相（triple-phase-shift,TPS）

这些方式都是通过改变双有源桥变换器原副边相对相移而实现的,其中TPS是最一般的形式，其他集中都是TPS的特殊形式。SPS、EPS和DPS控制的时序图如图5所示。

1.5研究方向

1. 硬件设计
2. 控制方案
3. 拓扑变体
4. 软开关方案

二、参考资料

[1]: B. Zhao, Q. Song, W. Liu and Y. Sun, “Overview of Dual-Active-Bridge Isolated Bidirectional DC–DC Converter for High-Frequency-Link Power-Conversion System,” in IEEE Transactions on Power Electronics, vol. 29, no. 8, pp. 4091-4106, Aug. 2014, doi: 10.1109/TPEL.2013.2289913.
[2]: https://www.power-and-beyond.com/a-bidirectional-dcdc-converter-in-dab-topology-a-70a2e09c13a1317ef77a12dce64e45ba/
