实验六 555定时器应用

一、实验要求

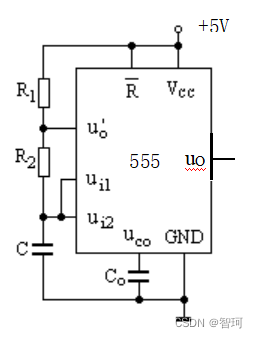

将555定时器按右图连接，即被连成一个自激多谐振荡器电路。要求

1．555定时器输出信号的振荡频率为1HZ；

2．555定时器和计数器构成10分频电路。

写出555的参数计算过程，列出74161分频的简化状态真值表

二、实验设备

1．示波器

2．面包板，555定时器一片、47KΩ的电阻、0.01μF的瓷片电容、10μF的电解电容、74LS161一片、2输入与非门。

三、设计过程

工作原理：

本次实验设计主要分为两步，一是利用555定时器设计频率为1Hz的自激多协振荡器，二是利用74LS161构成10分频计数器。

在设计自激多协振荡器时，利用已有元件，当选择下面参数时，

,

,

根据自激多协振荡器频率计算公式：

对应的占空比：

而由74LS161构成10分频计数器简化状态真值表如下：



 这次实验以  为10分频信号输出，其频率为自激多协振荡器频率 f 的10倍，约10Hz，由其真值表可以看出，其对应的占空比为 40%。

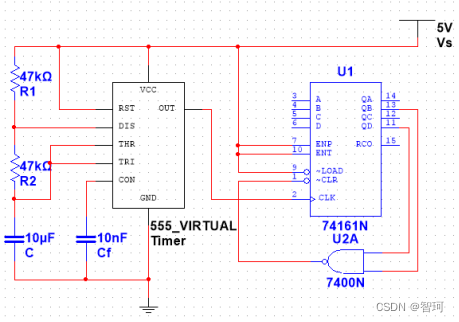

 仿真电路图（Multisim 14.3）：

四、实验结果及分析

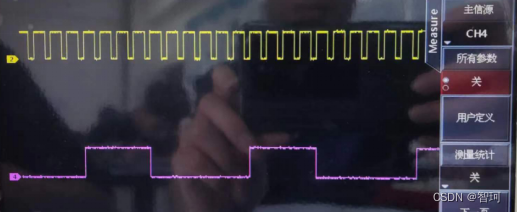

在面包板上按照仿真电路图将电路连接好，分别用示波器测量555定时器组成的多谐振荡器的输出及  的输出。输出波形结果如下图：

其中上面的波形为多谐振荡器的输出，下面的波形为  的输出。可见，  为大致为多谐振荡器的输出的十分频信号。

对应的波形具体数据如下，

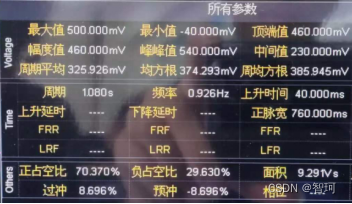

多谐振荡器输出波形参数图  ：

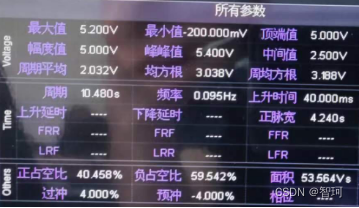

输出波形参数图：

多谐振荡器的输出波形周期为 1.080s ，占空比为 70.370% ；

  的输出波形周期为 10.480s ，占空比为 40.458% 。

分频比：

基本符合10分频结果。

五、实验心得

通过该实验，一方面我对555定时器的结构和应用更加熟悉，另一方面掌握了555定时器和计数器来构成分频电路。其次，通过实物电路图电路的连接，加强了我的动手能力和电路出现错误时的纠错能力。
