STM32单片机开发(1).PWM脉宽调制

一、知识点背景

二、相关概念

2.1 PWM脉宽调制的作用

PWM脉宽调制的作用——变数字信号(离散)为模拟信号(连续),典型应用:呼吸灯、电机驱动。

电机驱动:

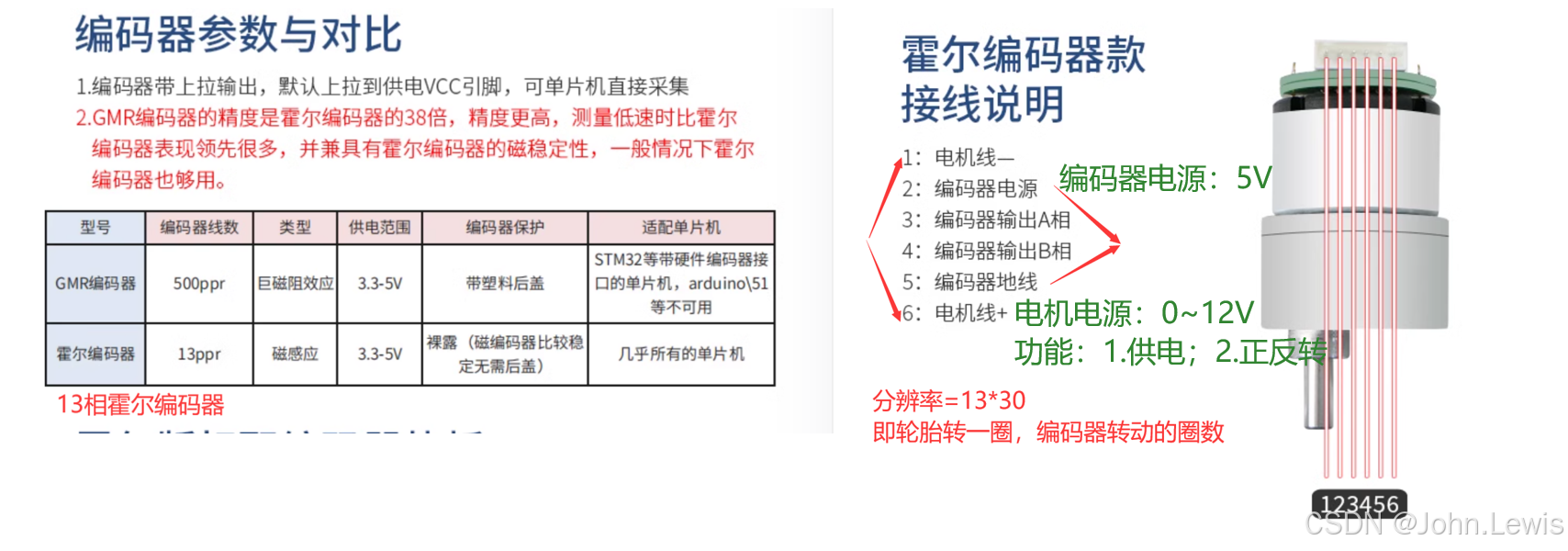

6P电机还有3个相关引脚: 编码1、编码2——AB相编码器、GND——交流接地。

2.2 相关概念

PWM(pulse width modulation)——脉冲宽度调制

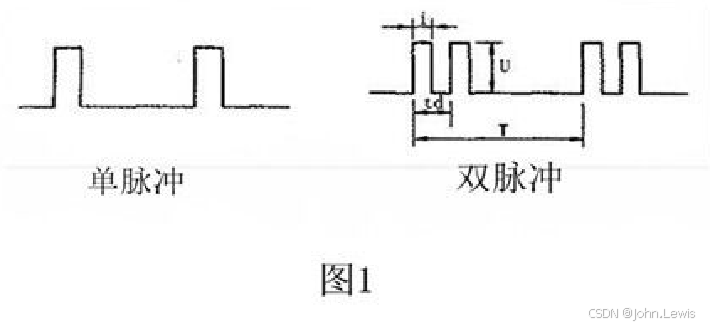

脉冲信号:按一定电压幅度,一定时间间隔,连续发出的离散电信号

脉冲调制:脉冲编码调制(PCM)、脉宽调制(PWM)

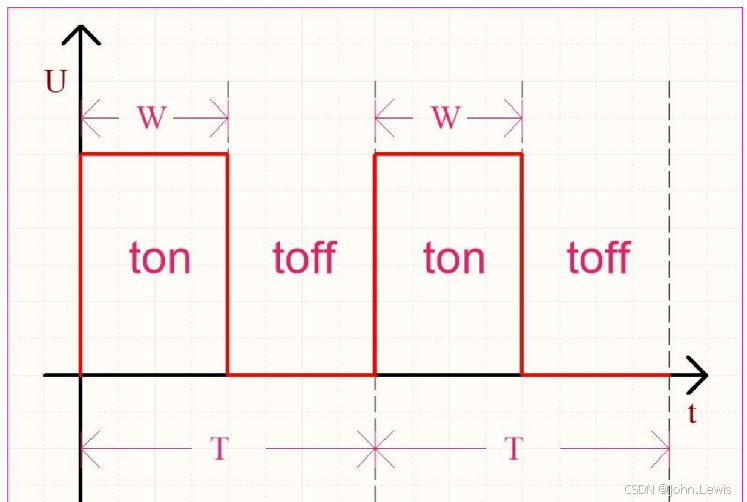

脉宽:脉冲信号的高电平持续时间——time on

(脉冲信号的低电平持续时间:time off)

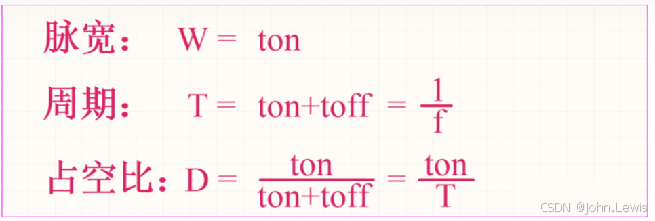

周期:T = ton + toff = 1/f

占空比:脉冲信号的高电平持续时间占整个周期的比例

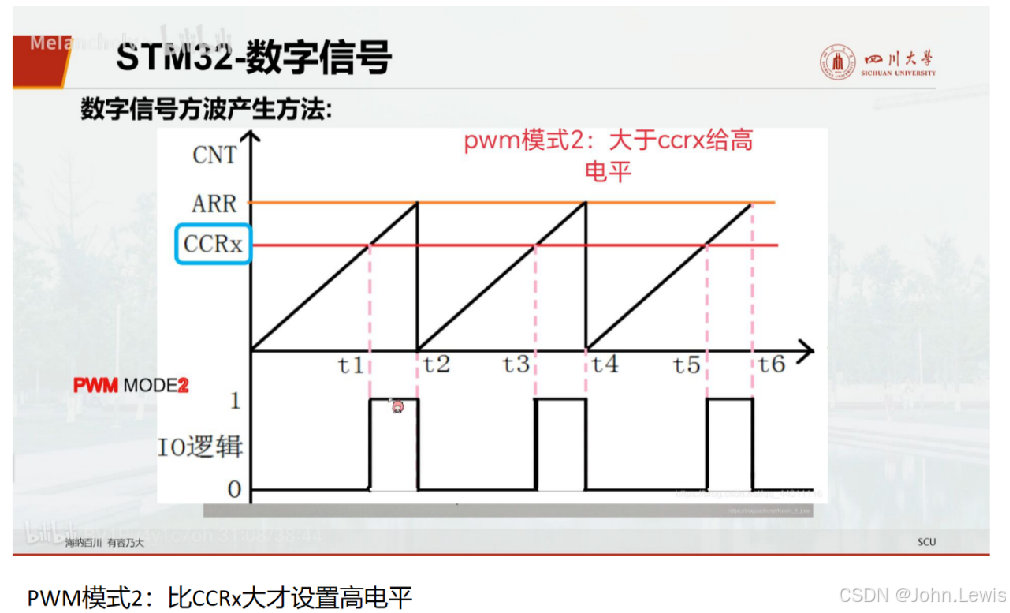

2.3 PWM脉宽调制的完整过程

PWM的完整过程:

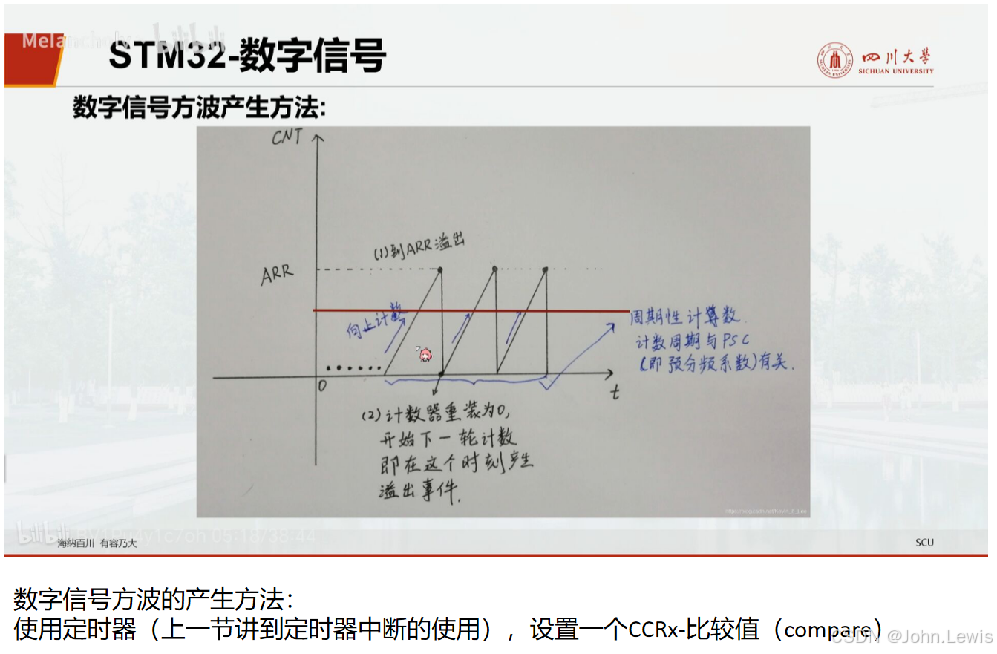

用定时器产生的一个数字信号——>用数字信号产生模拟信号,来控制模拟电路

(模拟信号:一系列连续变化的控制值)

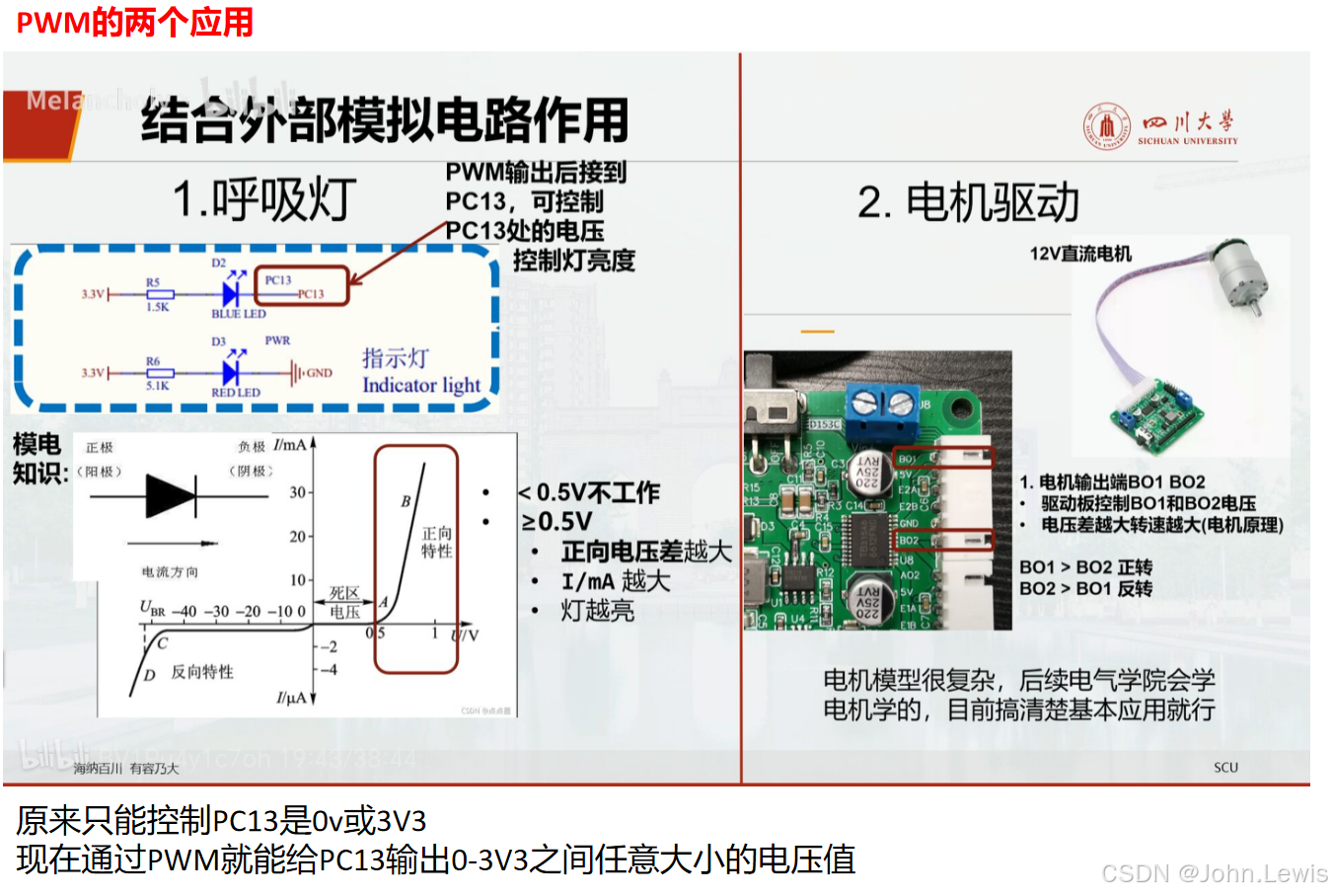

2.4 PWM的两个应用

三、PWM配置 & PWM程序代码

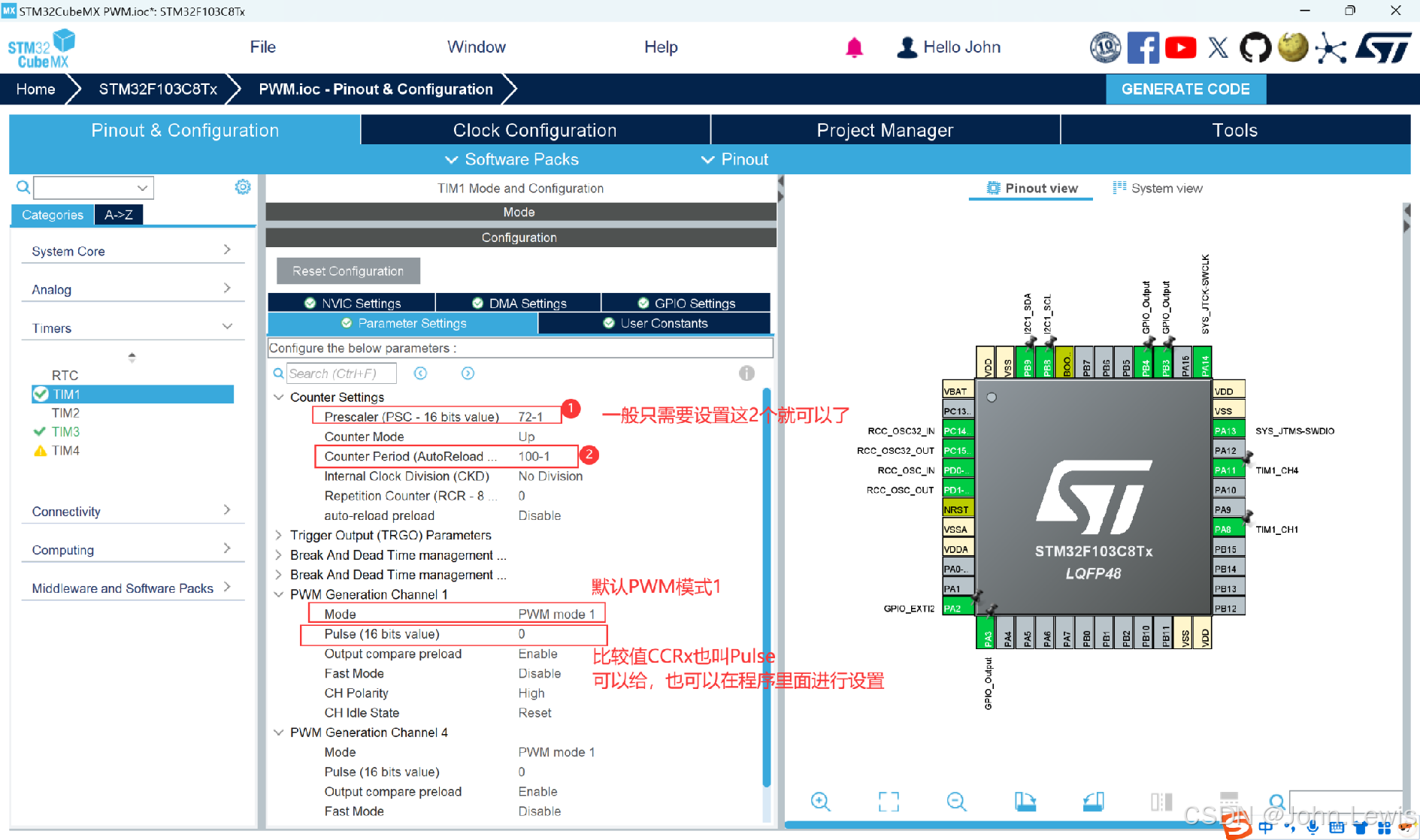

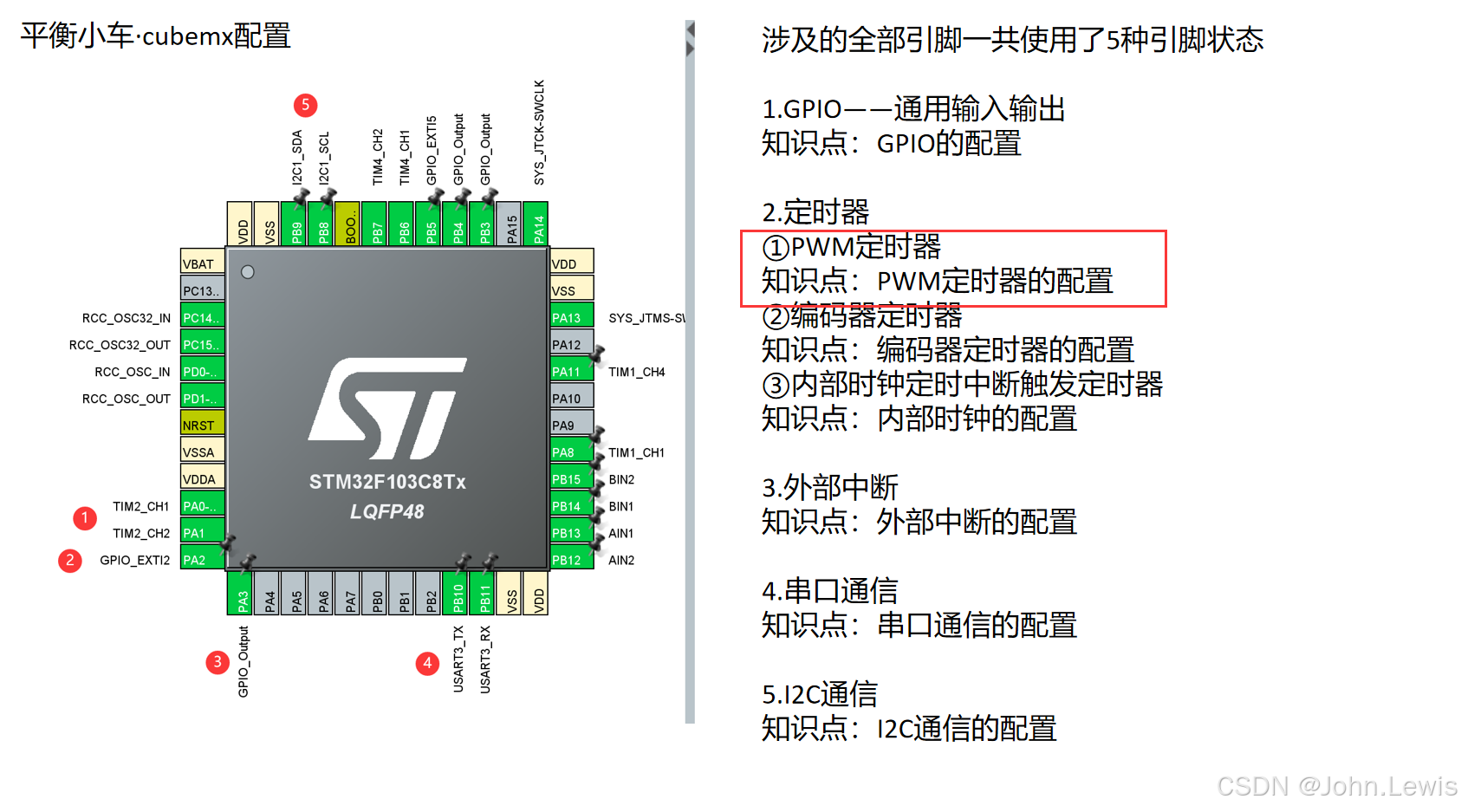

3.1 PWM配置

两轮+万向轮-循迹小车STM32F411CEU6:

两轮平衡小车STM32F103C8T6:

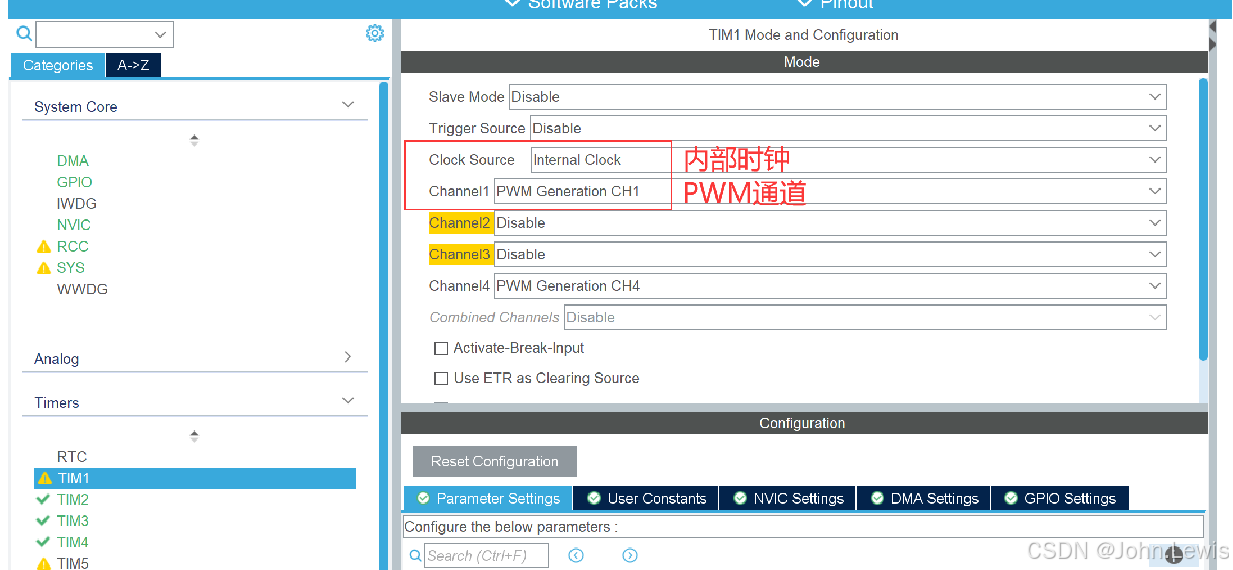

clock source时钟源:内部时钟、不使能

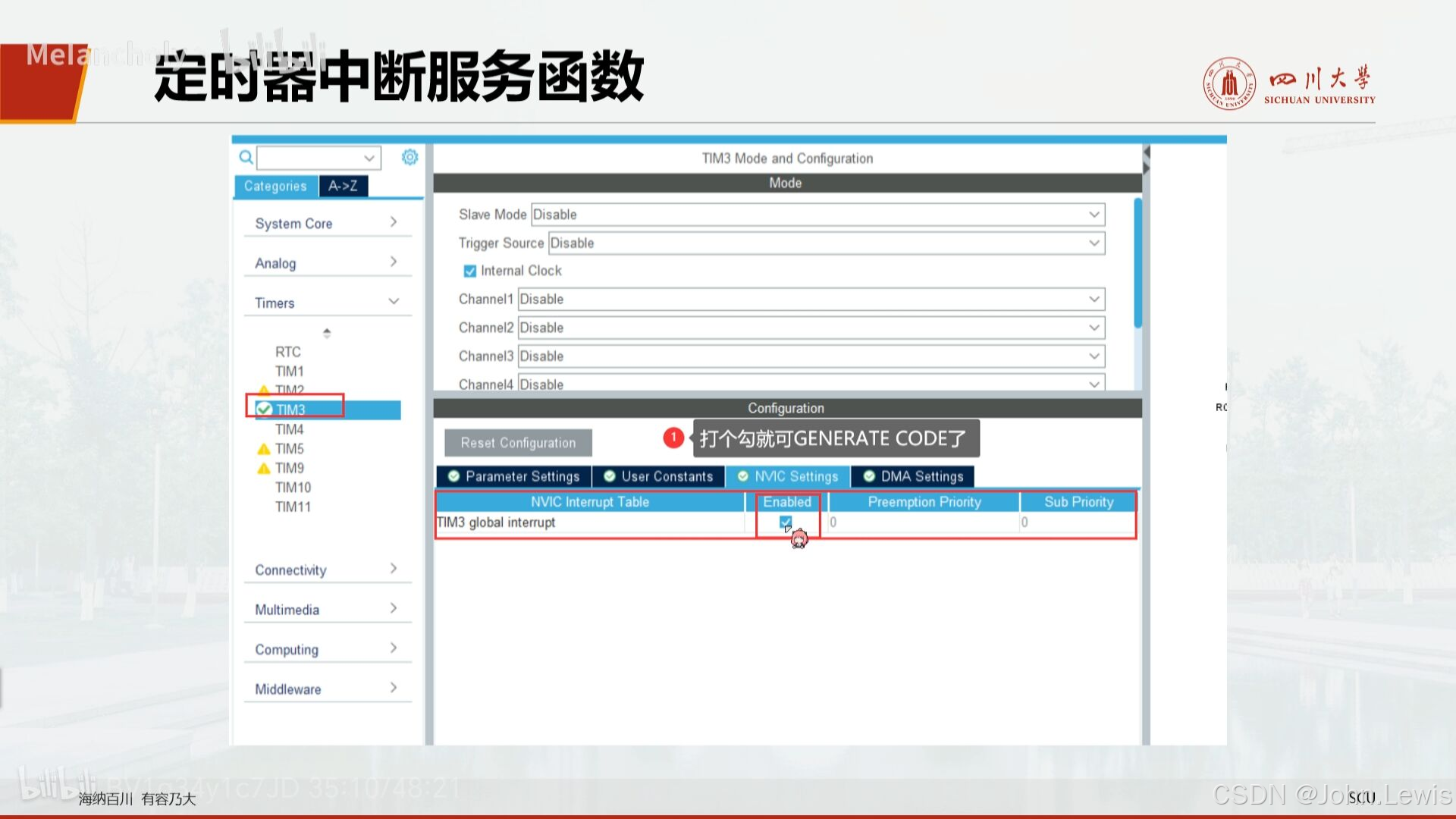

区别:开了内部时钟源可以设置定时器中断

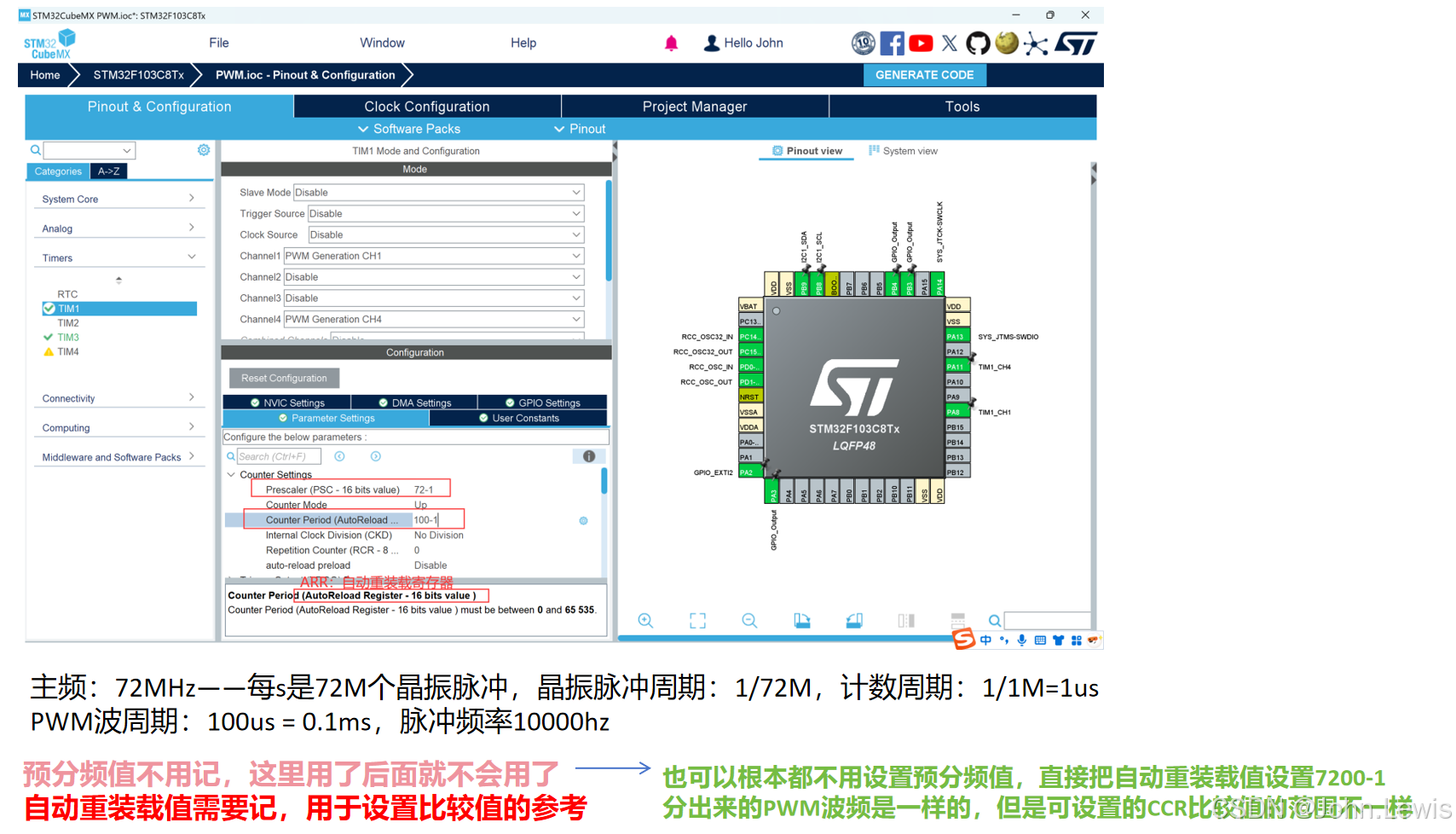

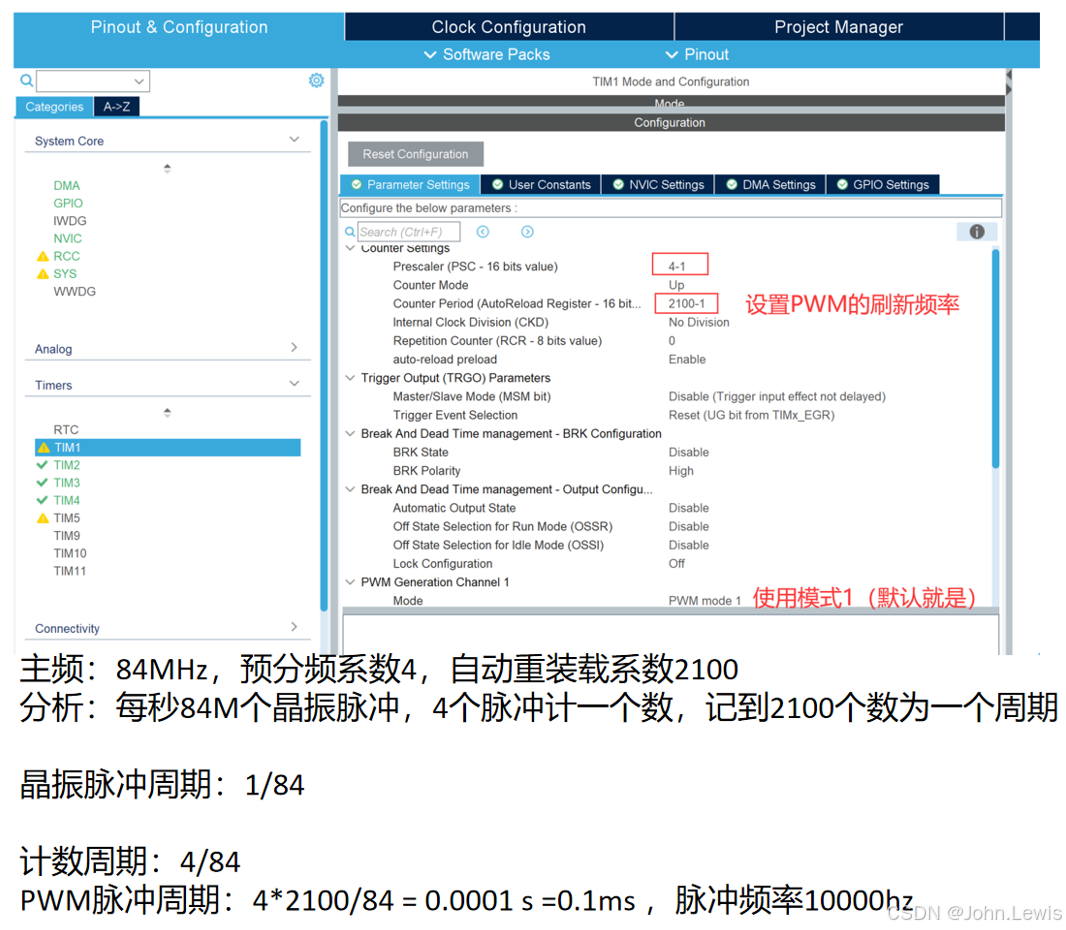

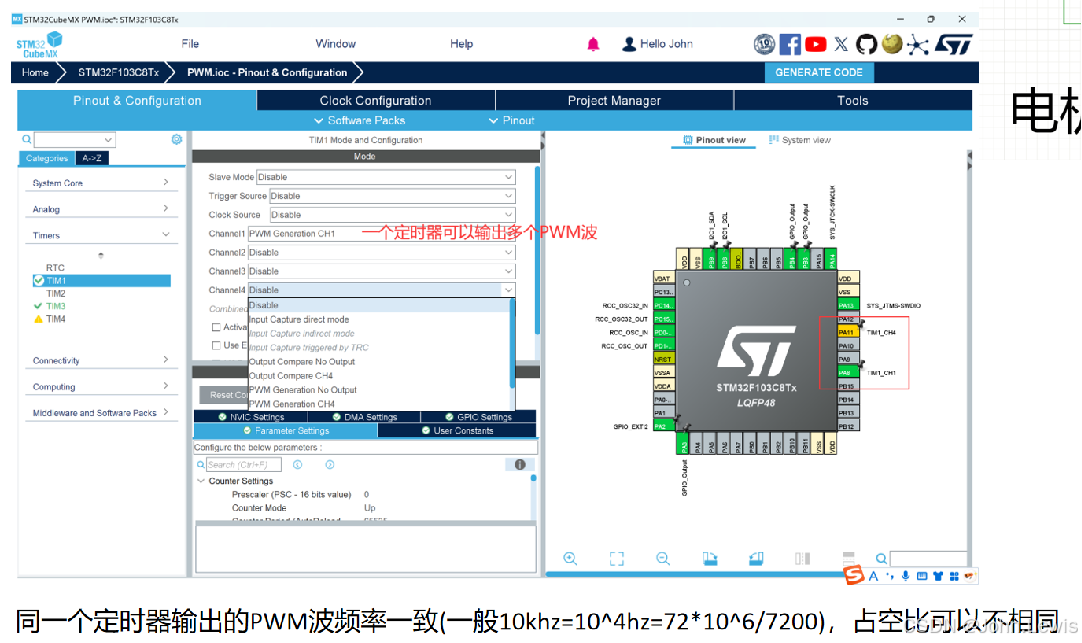

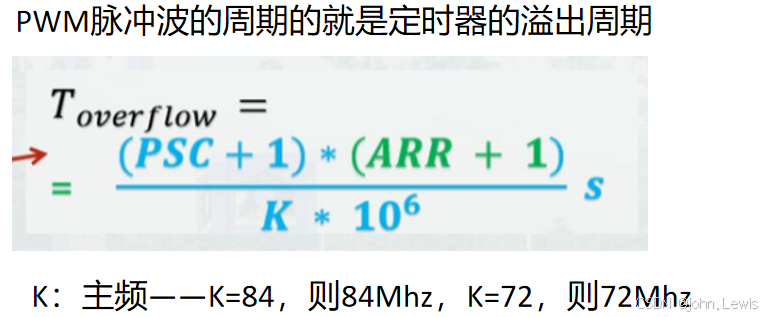

第一步就是还是上面的打开定时器1的两个PWM产生通道,第二步就是定时器的配置:

两轮+万向轮-循迹小车STM32F411CEU6:

两轮平衡小车STM32F103C8T6:

总结:PWM配置只需要——

1.打开定时器1的两个PWM通道(内部时钟源可有可没有,不影响PWM正常输出)。

2.设置合适的自动重装载值。

3.2 PWM的代码

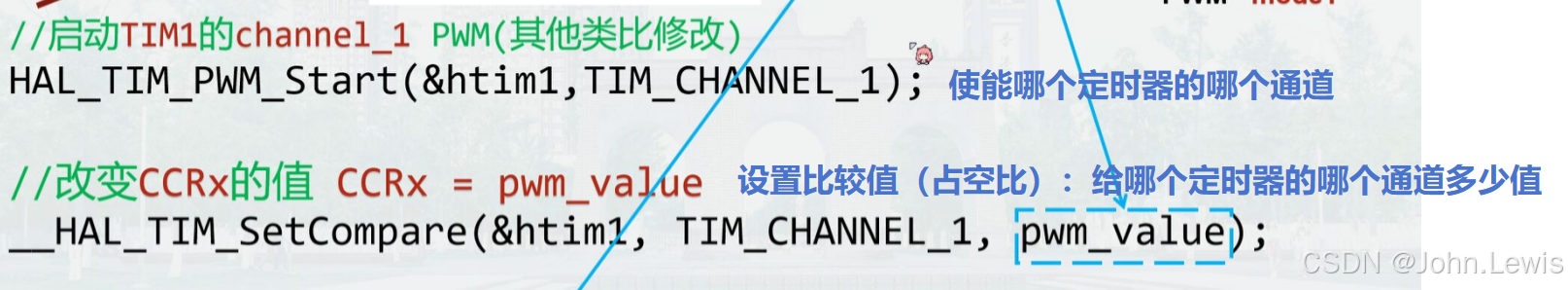

两行代码——1.开启定时器的对应PWM通道 2.设置比较值

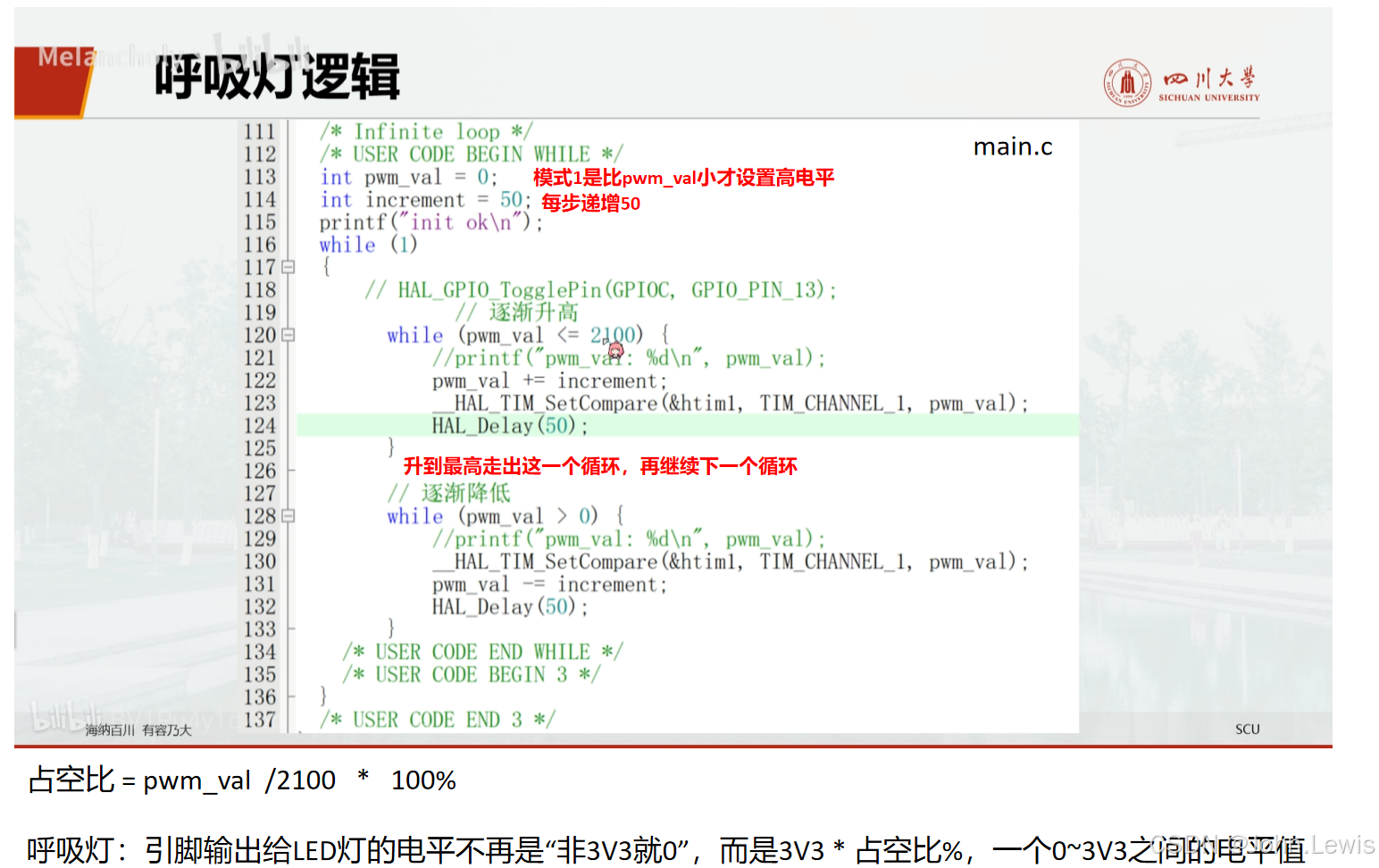

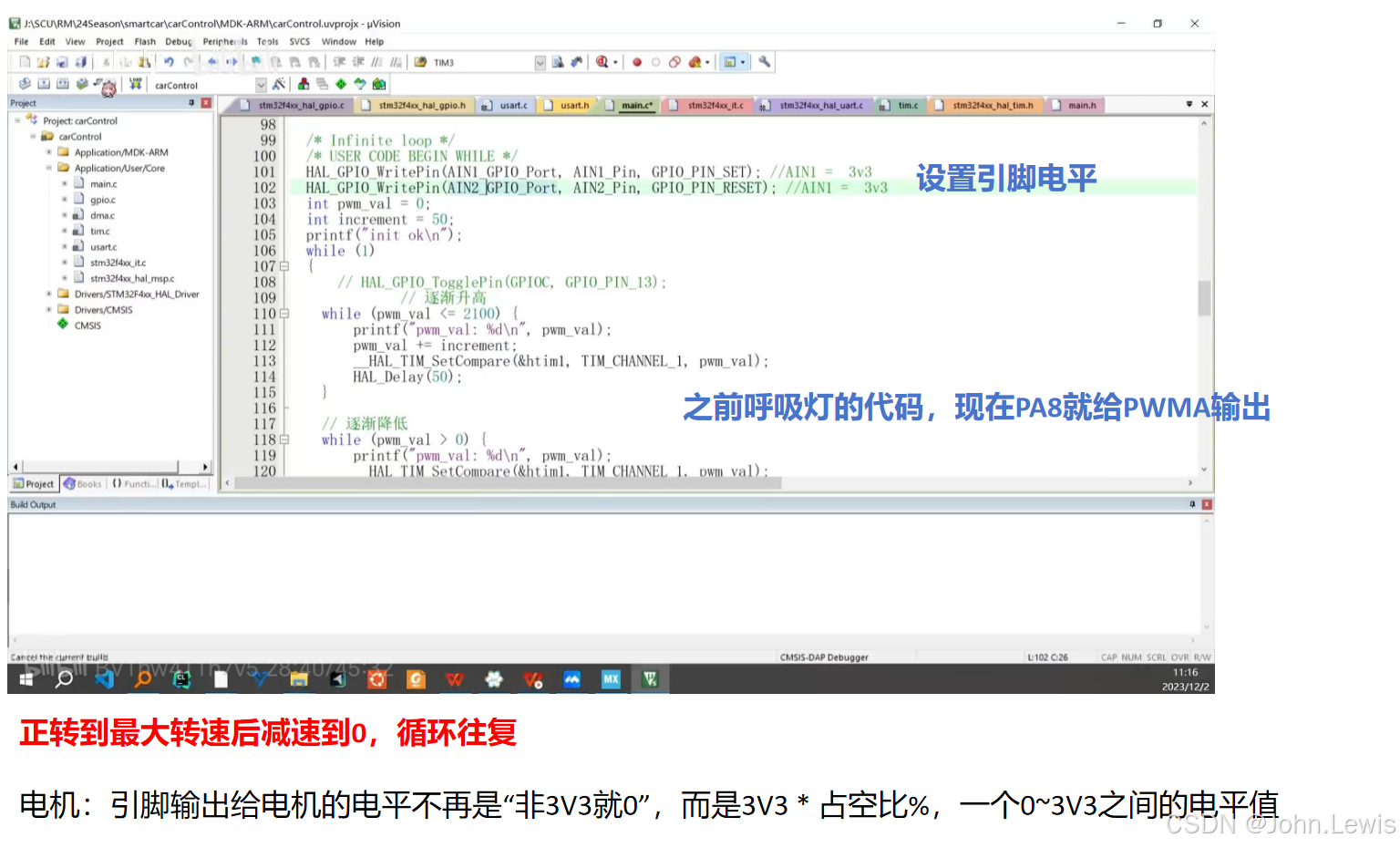

3.2.1 呼吸灯的代码

①开启定时器1的通道1

②控制代码

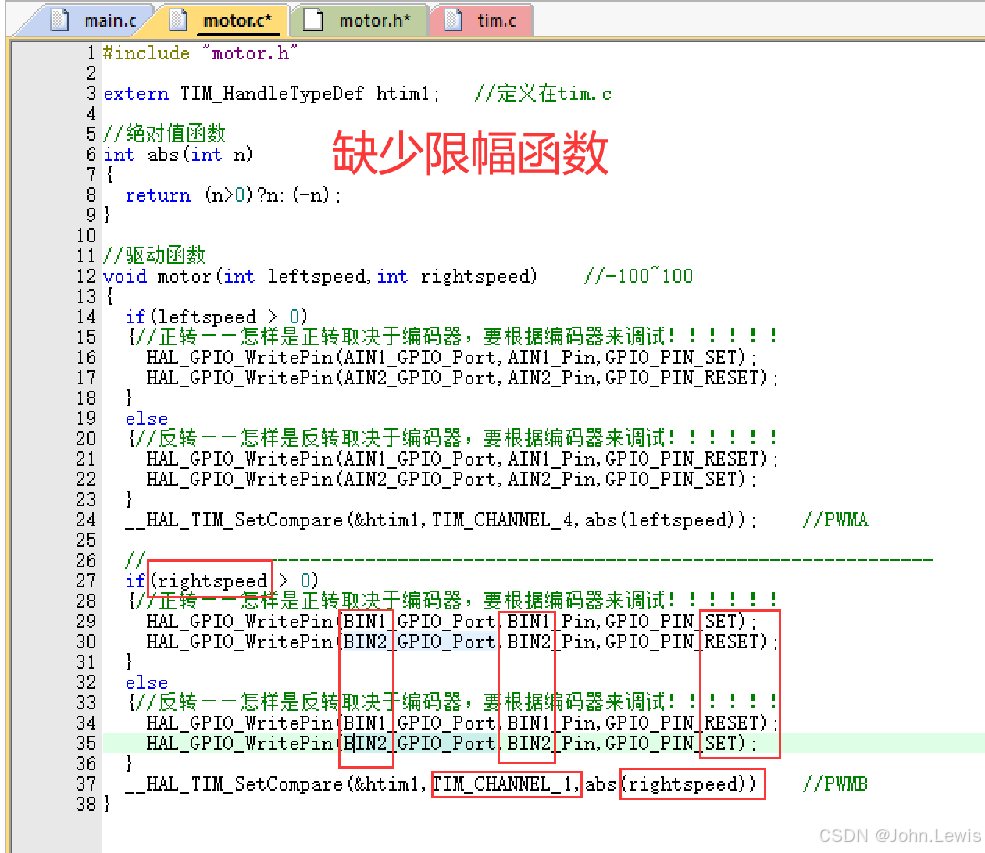

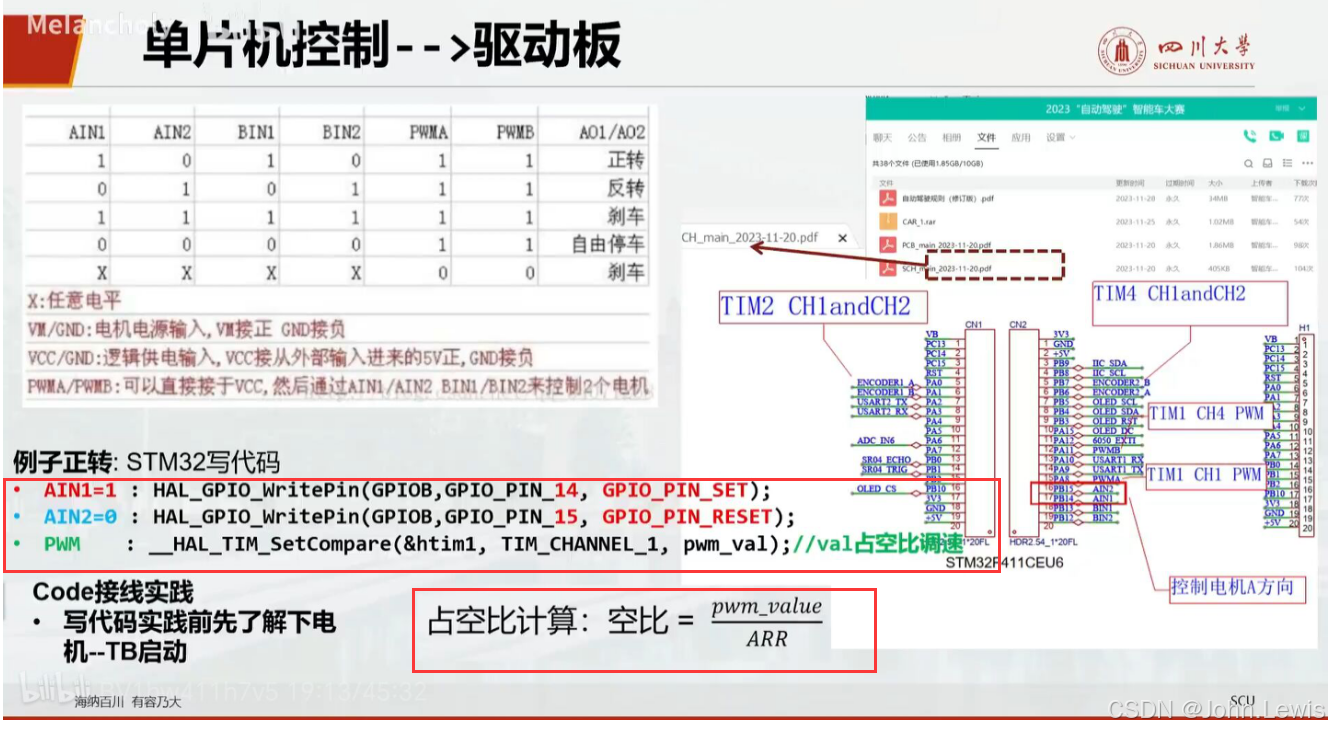

3.2.2 电机驱动的代码

①开启定时器1的通道1

②控制代码:3行代码驱动电机正、反旋转

封装成函数,3行变5行,同时引入if-else判断:

四、电机驱动

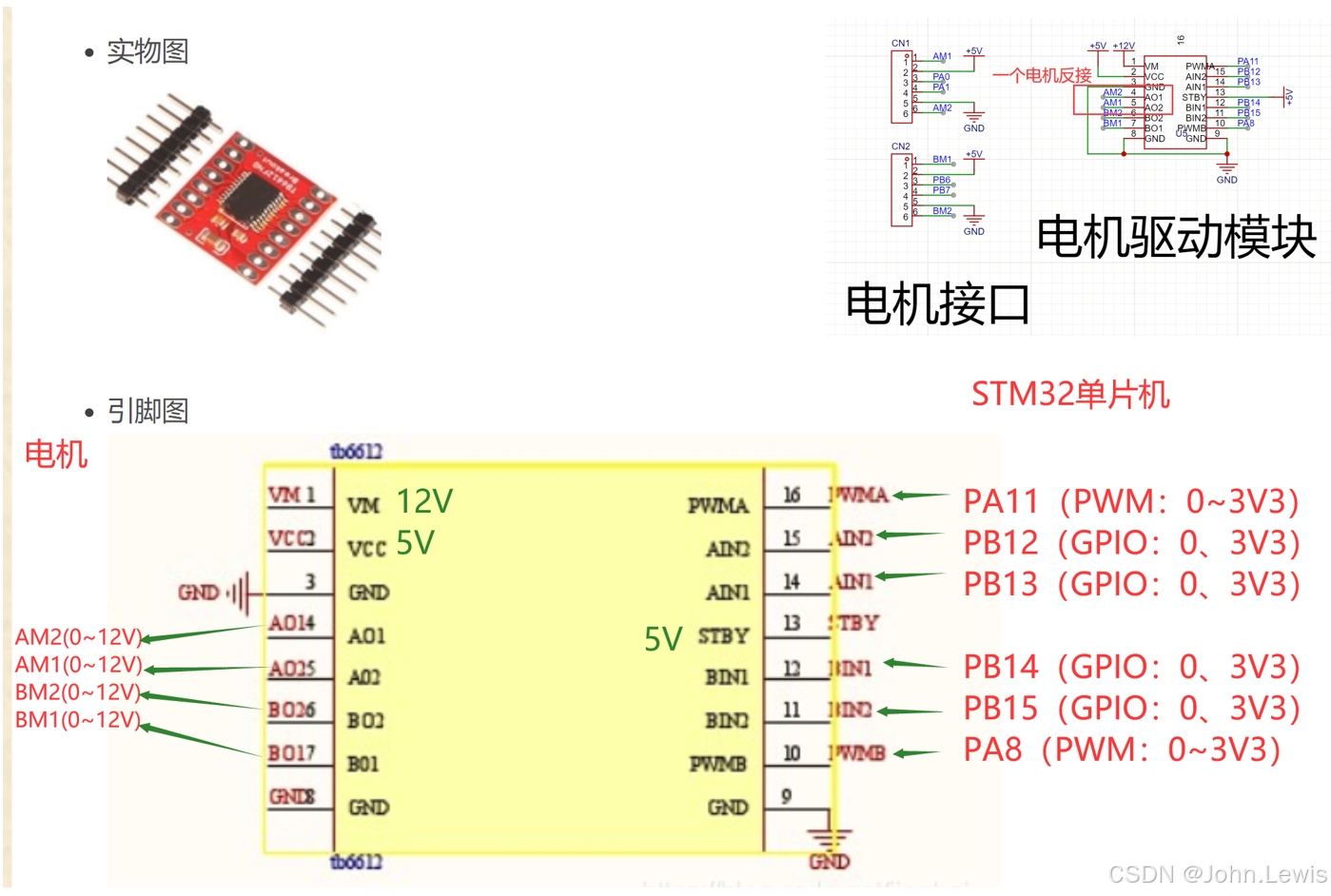

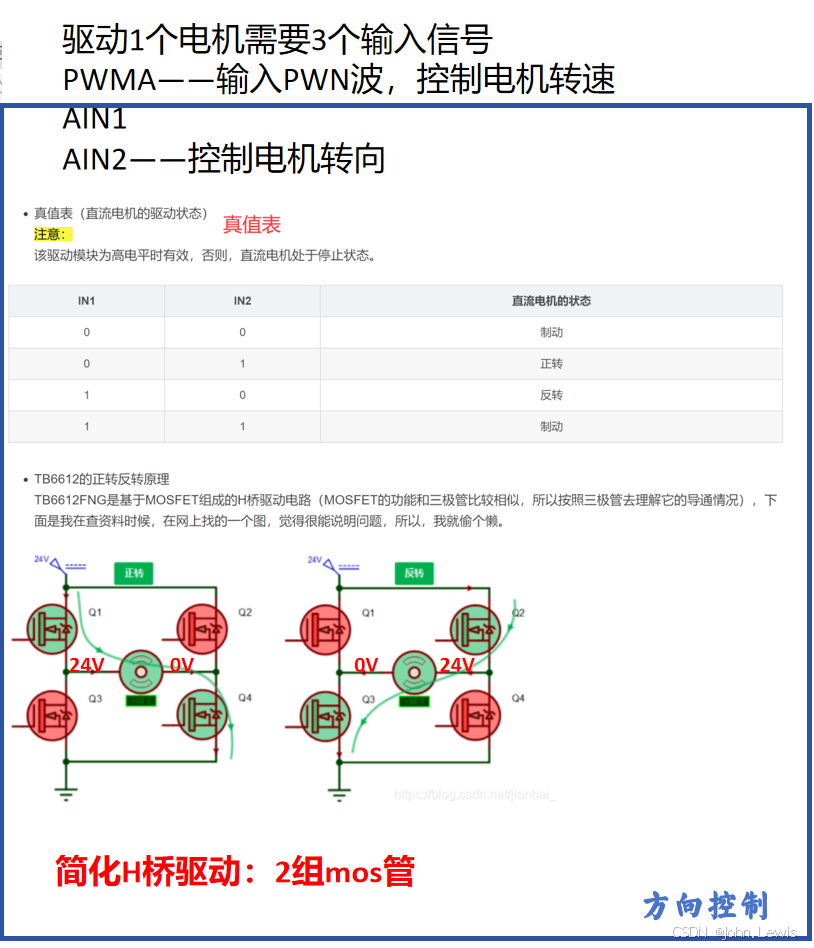

电机端的引脚说明如下:

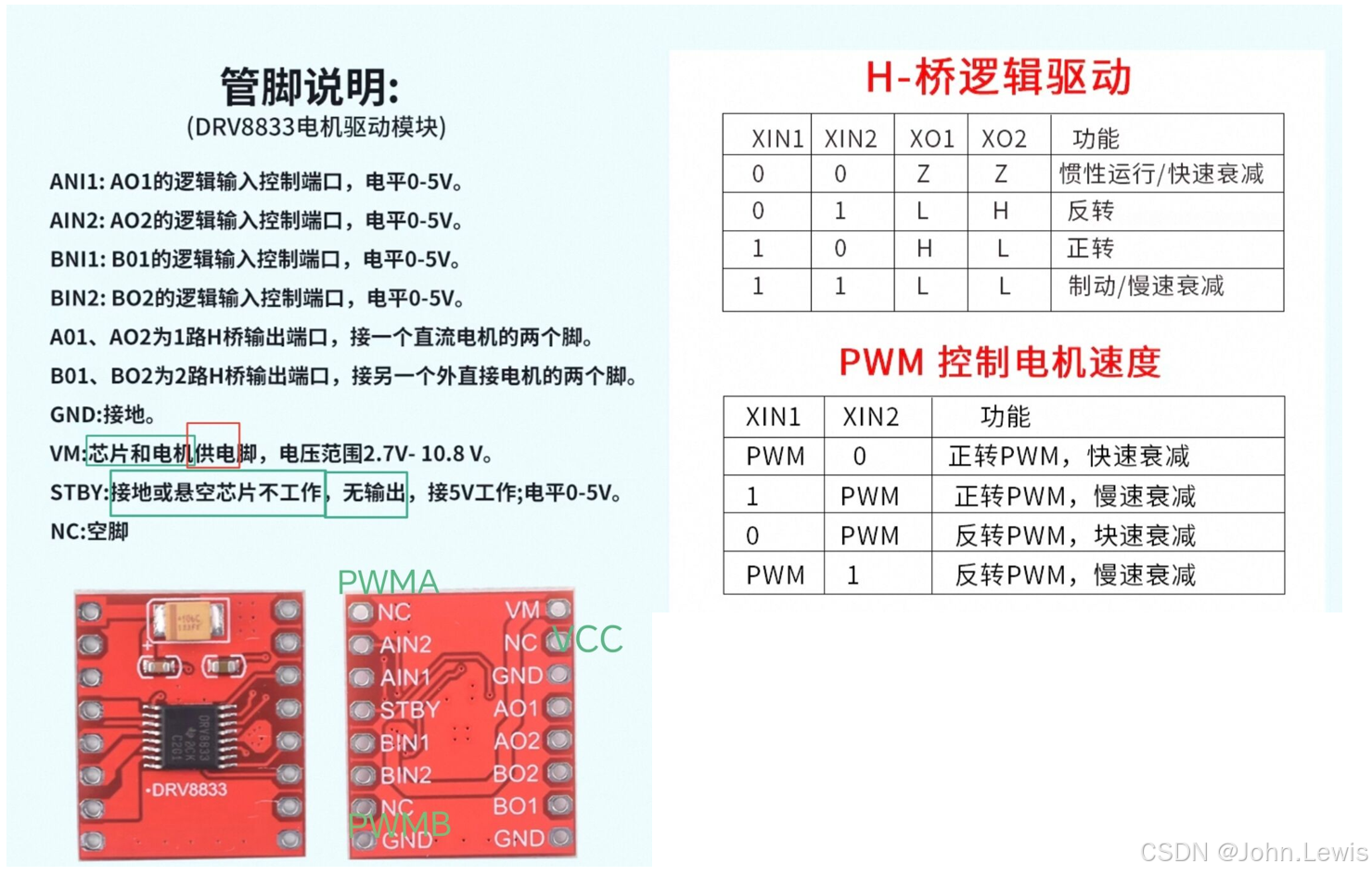

TB6612的引脚说明如下:
