eNSP实验：基本ACL的原理和配置方法

ACL（Access Control List，访问控制列表）是由一条或多条规则组成的集合，这些规则用于描述报文匹配条件的判断语句，通常基于报文的源地址、目的地址、端口号等特征进行过滤数据包。

ACL本质上是一种报文过滤器，设备根据这些规则对报文进行匹配，并根据业务模块的处理策略决定允许或阻止报文通过。随着网络的发展，网络安全和服务质量（QoS）问题日益突出，企业重要服务器资源被随意访问、机密信息泄露、网络带宽被挤占等问题层出不穷。为了解决这些问题，ACL作为一种有效的网络访问控制手段应运而生。ACL能够阻塞攻击报文、为不同报文流提供差分服务、控制Telnet登录和FTP下载等，从而提高网络的安全性和可靠性。

基本ACL是访问控制列表的一种，用于基于IP报文的源IP地址进行匹配和过滤数据包。它的编号范围是2000到2999。基本ACL的主要作用是对网络流量进行简单的过滤，通常应用于对特定源IP地址的访问控制。例如，在路由器上部署基本ACL后，可以限制某个网段的用户访问特定的网络资源，从而提升网络的安全性。

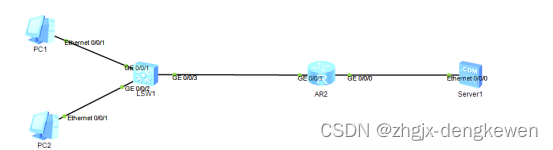

eNSP实验拓扑：

实验要求：两个PC，一个S5700，一个AR3260和一个Server

配置PC1：

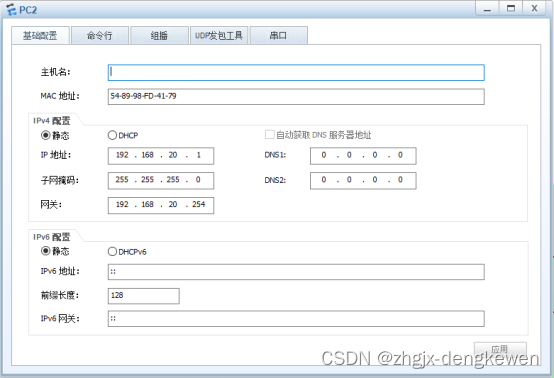

配置PC2:

在交换机LSW1上创建VLAN，并把G0/0/3设置成Trunk：

<Huawei>system-view

[Huawei]sysname LSW1

[LSW1]vlan batch 10 20

[LSW1]interface g0/0/1

[LSW1-GigabitEthernet0/0/1]port link-type access

[LSW1-GigabitEthernet0/0/1]port default vlan 10

[LSW1-GigabitEthernet0/0/1]quit

[LSW1]interface g0/0/2

[LSW1-GigabitEthernet0/0/2]port link-type access

[LSW1-GigabitEthernet0/0/2]port default vlan 20

[LSW1-GigabitEthernet0/0/2]quit

[LSW1]interface g0/0/3

[LSW1-GigabitEthernet0/0/3]port link-type trunk

[LSW1-GigabitEthernet0/0/3]port trunk allow-pass vlan 10 20

[LSW1-GigabitEthernet0/0/3]quit

在路由器R1上配置IP，并配置单臂路由让PC1和PC2可以互相访问:

<Huawei>system-view

[Huawei]sysname R1

[R1]interface g0/0/1

[R1-GigabitEthernet0/0/1]undo shutdown

[R1-GigabitEthernet0/0/1]quit

[R1]interface g0/0/1.10

[R1-GigabitEthernet0/0/1.10]dot1q termination vid 10

[R1-GigabitEthernet0/0/1.10]ip address 192.168.10.254 24

[R1-GigabitEthernet0/0/1.10]arp broadcast enable

[R1-GigabitEthernet0/0/1.10]quit

[R1]interface g0/0/1.20

[R1-GigabitEthernet0/0/1.20]dot1q termination vid 20

[R1-GigabitEthernet0/0/1.20]ip address 192.168.20.254 24

[R1-GigabitEthernet0/0/1.20]arp broadcast enable

[R1-GigabitEthernet0/0/1.20]quit

[R1]interface g0/0/0

[R1-GigabitEthernet0/0/0]ip address 10.1.1.254 24

[R1-GigabitEthernet0/0/0]undo shutdown

[R1-GigabitEthernet0/0/0]quit

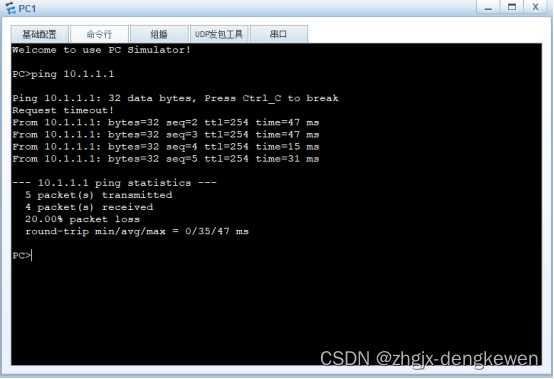

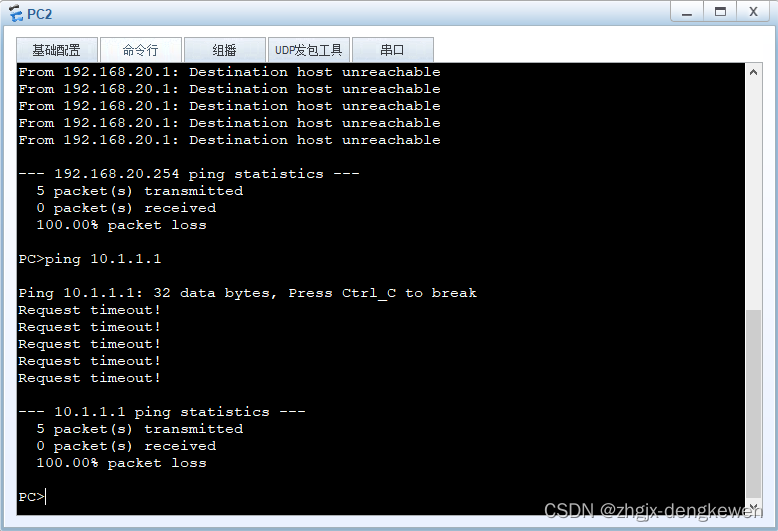

现在还没有配置ACL，对它们使用ping方法测试连通性：

连通性都没问题接下来配置ACL，让PC2无法访问Server1：

在R1上配置ACL：
[R1]acl 2000                                                                                      //创建ACL，编号为2000
[R1-acl-basic-2000]rule 10 deny source 192.168.20.0 0.0.0.255     //拒绝192.168.20.0网段
[R1-acl-basic-2000]quit
[R1]interface g0/0/1
[R1-GigabitEthernet0/0/1]traffic-filter inbound acl 2000                   //在G0/0/1接口方向配置流量过滤，当遇到ACL2000流量时，执行相同的过滤
[R1-GigabitEthernet0/0/1]quit

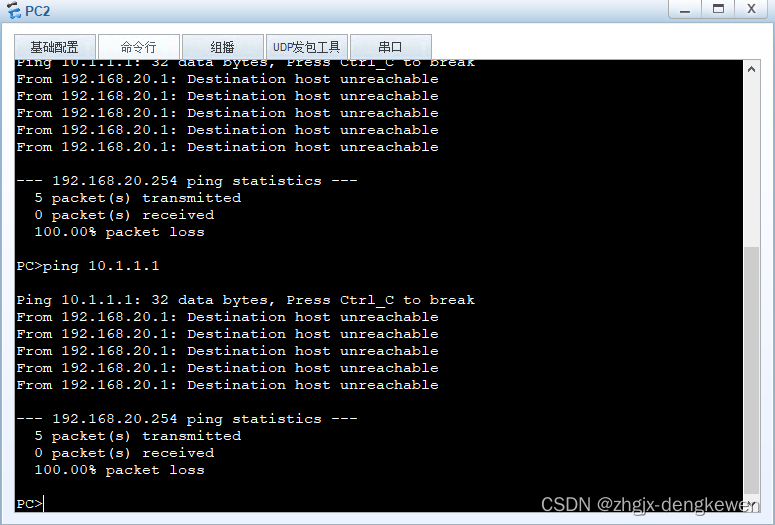

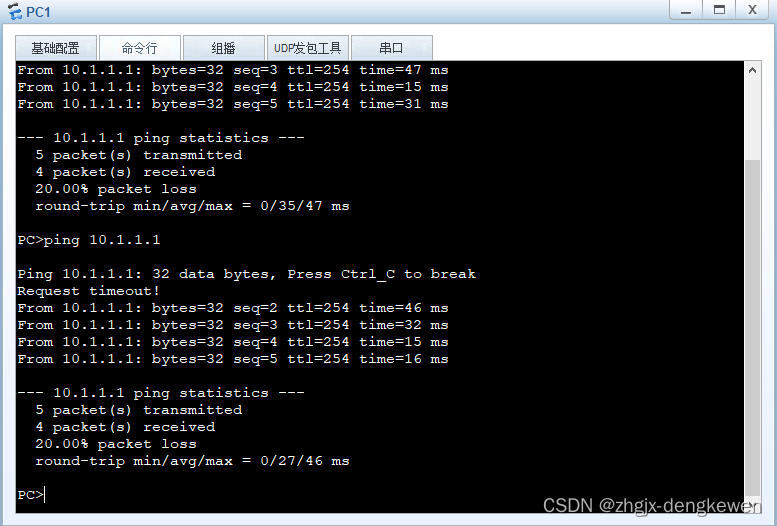

接下来测试PC1、PC2是否访问Server1：

PC1可以访问Server，而PC2不能访问Server，说明ACL配置成功了，因为在之前配置ACl里我们拒绝PC2的IP地址的通过，所以Server1无法接收到来自PC2的流量包。

因此通过ACL规则的设定，我们可以对不同类型流量进行区分和控制，提高网络带宽的利用效率。
