开环:输入不受输出影响。
闭环:输入受到输出影响,让输出不断接近设定的期望值。
P算法:误差越大,P输出也越大。减小测量值和理论值之间的误差(差值),让测量值不断接近理论值。
D算法:如果两次误差越大,D输出也越大。假如系统误差大或者P参数较大,那么P的输出会很大,出现过冲现象。而D算法正好抑制这个过冲现象。(D算法参数过大会使响应缓慢)
I算法:只要存在误差,不管误差多小,I输出也会越来越大。I的作用是消除稳态误差,当系统误差接近于0,P的输出会很小,不能继续减小误差,使得误差始终不能减小到0.此时使用I算法让误差值不断累加,并输出累加值。实际上就是偏差累计的过程,把累计的误差加到原有系统上以抵消系统造成的静差。

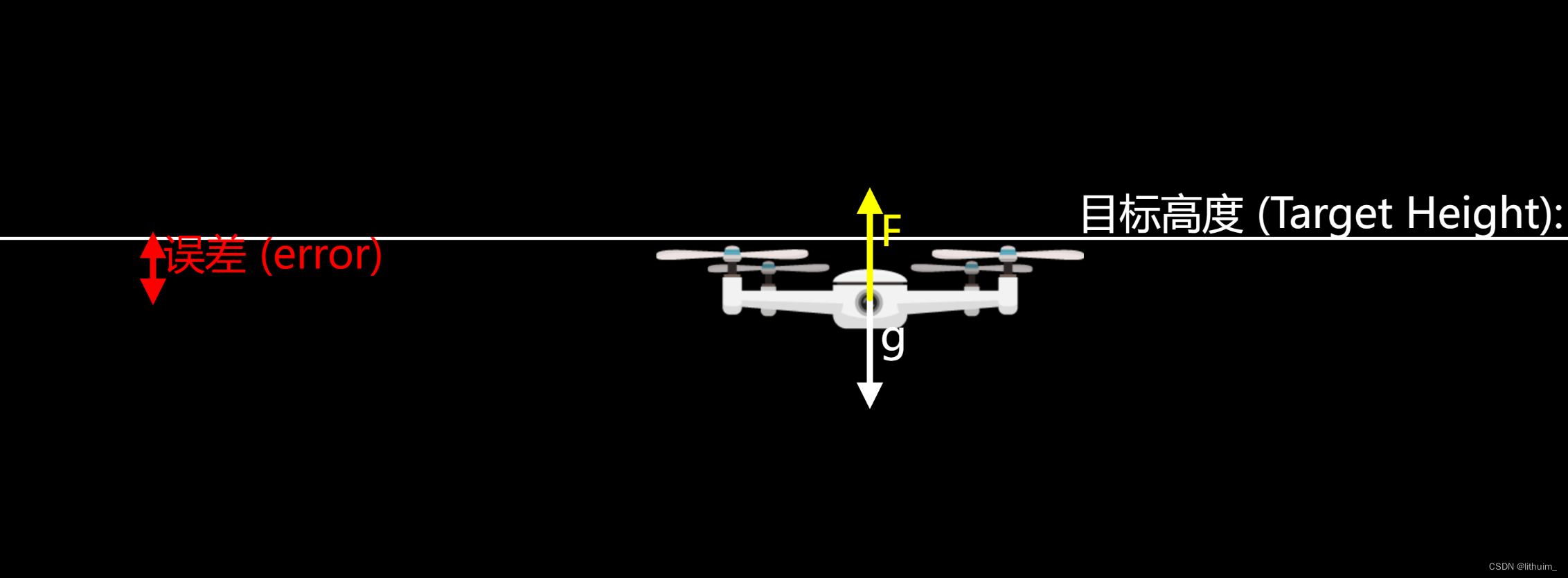

稳态误差例子:
Webpack App (rossning92.github.io)
补充:实际情况中,如果Kd过大,会产生一种高频率小幅度的震荡,就像在抽搐一样。这是因为如果Kd太大,那么系统的任何轻微变化都会引起d算法的强烈响应。拿无人机来说,空气对它的轻微扰动,或者系统自身的一点抖动等影响,都会引起d算法的强烈响应,从而产生这种高频率小幅度震荡,这是需要避免的。

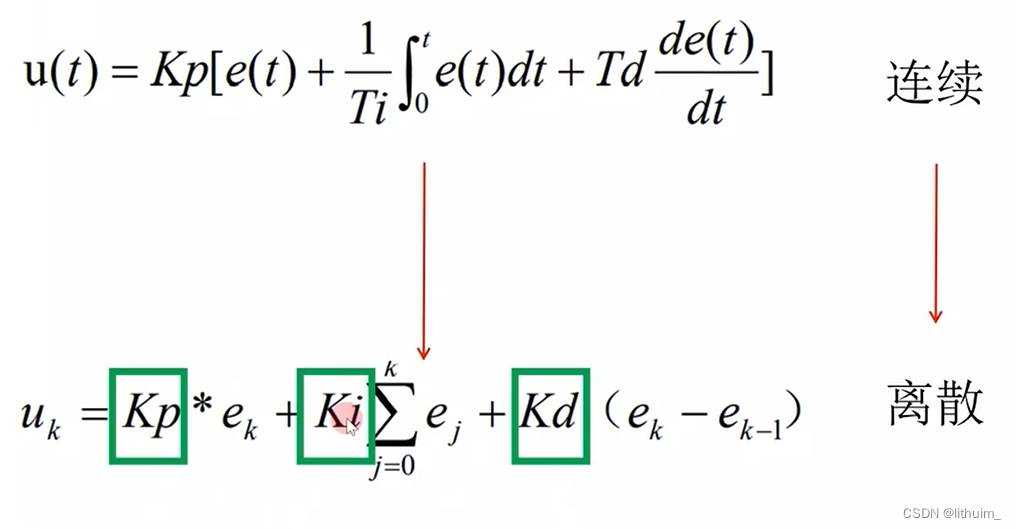

PID算法可能分为多个环和单个环,也可分为P,PD,PI,PID,还有位置式和增量式。(寻迹小车就得速度环和方向环。速度环PI,方向环PD)
