前言

在本篇文章当中我们会详细讲到8086/8088引脚信号和工作模式，8086/8088典型时序，以及总线标准。

---

一、8086/8088引脚信号和工作模式

外部特性表现在引脚信号上
学习是应关注：
1）引脚的功能：引脚信号的定义、作用；通常采用英文单词或其缩写表示；
2）信号的流向：信号从芯片向外输出还是从外部输入芯片或者是双向的；
3）触发方式：起作用的电平或脉冲，高、低电平有效，上升，下降边沿有效；
三态能力：输出正常的低电平、高电平外，还可以是输出高阻的第三态；

1.8088 的两种组态模式

两种组态构成两种不同规模的应用系统
最小组态模式：
构成较小规模的应用系统
8088本身提供所有的系统总线信号
最大组态模式：
构成较大规模的应用系统
8088和总线控制器8288共同形成系统总线信号（8088提供DB、AB，8288提供CB）

两种组态利用MN/MX引脚区别
MN/MX接高电平为最小组态模式
MN/MX*接低电平为最大组态模式
两种组态下的内部操作并没有区别
我们接下来以最小组态展开基本原理

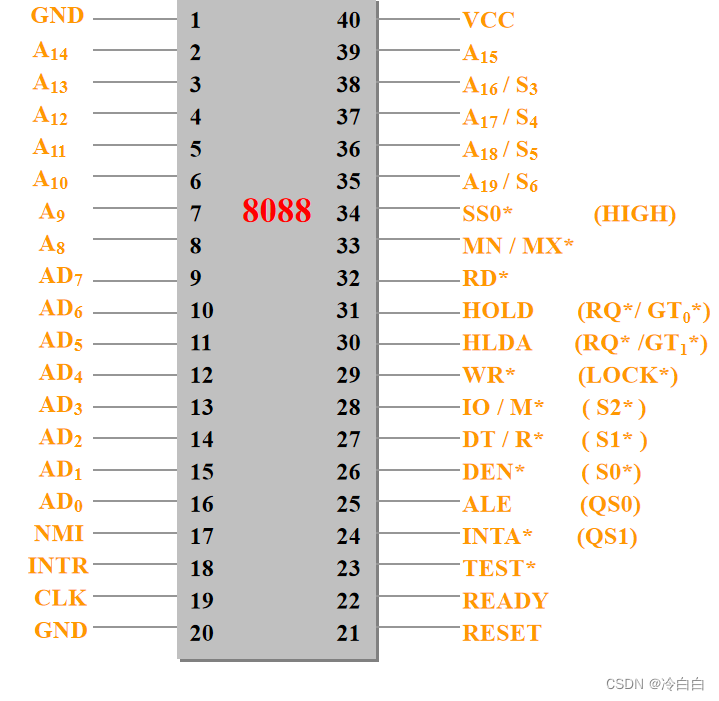

8088 的引脚图，40个引脚：（看起来很多我们接下来一步步介绍）

2.最小组态的引脚信号

对照上面的引脚图接下来我们逐个介绍：
1.数据和地址引脚
2.读写控制引脚
3中断请求和响应引脚
4.总线请求和响应引脚
5.其他引脚

• 1.数据和地址引脚

AD7～AD0（Address/Data）
地址/数据分时复用引脚，双向、三态
这些引脚在访问存储器或I/O端口的总线操作周期中：
在第一个时钟周期，输出存储器或I/O端口的低8位地址A7～A0
其它时间用于传送8位数据D7～D0
A15～A8（Address）
中间8位地址引脚，输出、三态
这些引脚在访问存储器或I/O端口时，提供全部20位地址中的中间8位地址A15～A8
A19/S6～A16/S3（Address/Status）
地址/状态分时复用引脚，输出、三态
这些引脚在访问存储器的第一个时钟周期输出高4位地址A19～A16
在访问I/O端口的第一个时钟周期全部输出低电平无效
其它时间输出状态信号S6～S3

• 2.读写控制引脚

ALE（Address Latch Enable）
地址锁存允许，输出、三态、高电平有效
ALE引脚高电平有效时，表示复用引脚：AD7～AD0和A19/S6～A16/S3正在传送地址信息
由于地址信息在这些复用引脚上出现的时间很短暂，所以系统可以利用ALE引脚将地址锁存起来
IO/M* （Input and Output/Memory）
I/O或存储器访问，输出、三态
该引脚输出高电平时，表示CPU将访问I/O端口，这时地址总线A15～A0提供16位I/O端口地址
该引脚输出低电平时，表示CPU将访问存储器，这时地址总线A19～
