STM32 江科大 疑难解答

程序6-2 定时器外部时钟计次-程序烧入OLED黑屏

问题原因

模块信号会有抖动，导致外部时钟信号连续触发多次。部分芯片有问题。

解决方法

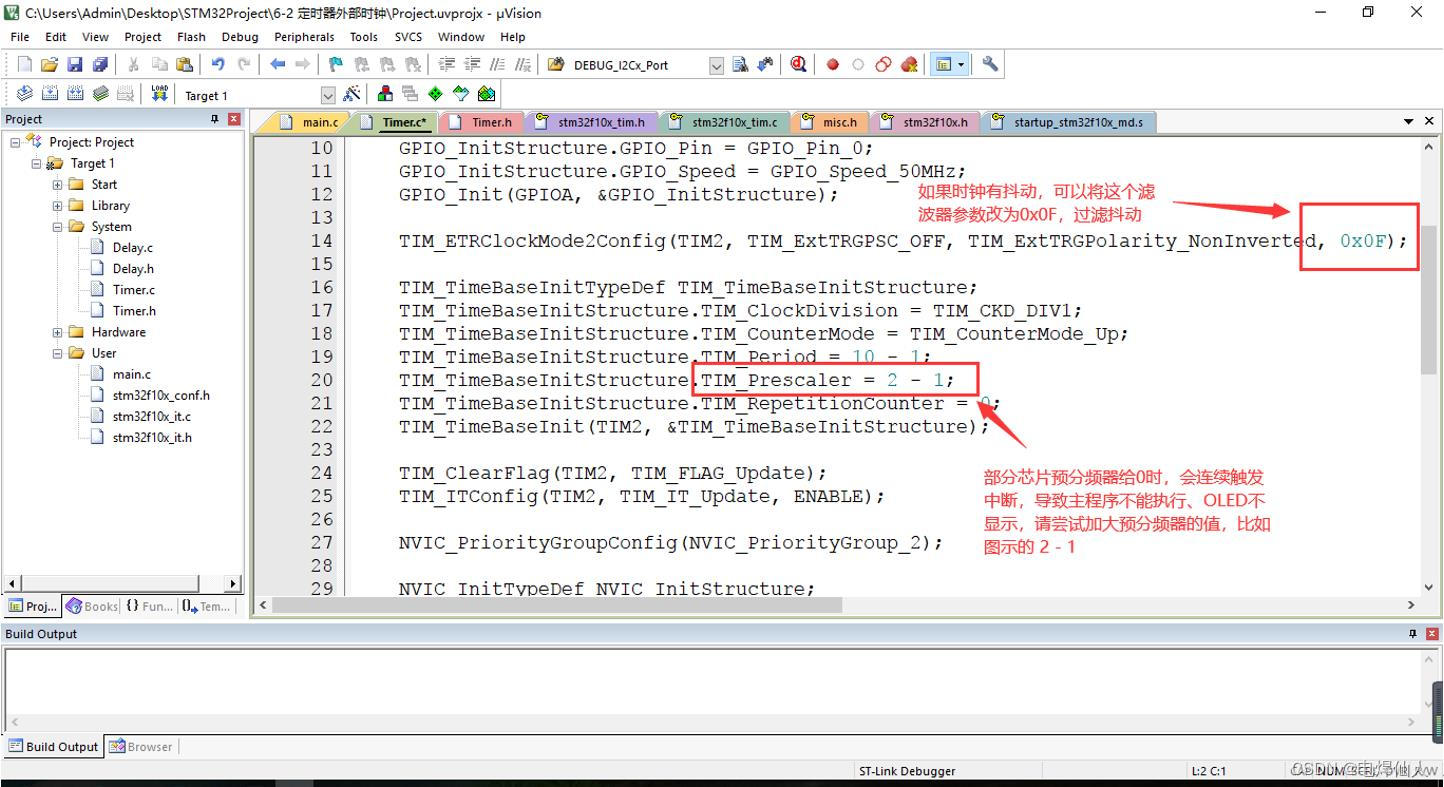

请按下图所示修改代码。可以把时钟配置函数的滤波值改成0x0F，来过滤掉不必要的抖动，这个方法实测是有一定的效果的。

如果程序卡死，可以尝试将时基单元的预分频值加大。

TIM_Prescaler=1-1，这里改成2-1

程序6-6 输入捕获模式测评率

问题

OLED显示00000HZ，而不是显示1001hz

解决方法

把PWM.C中的文件第三行代码注释掉

RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2,ENABLE);				//开启时钟，TIM2是AP1的外设
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
//RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);

程序8-2 DMA+AD多通道

问题

AD1、AD2、AD3显示00000

解决方法

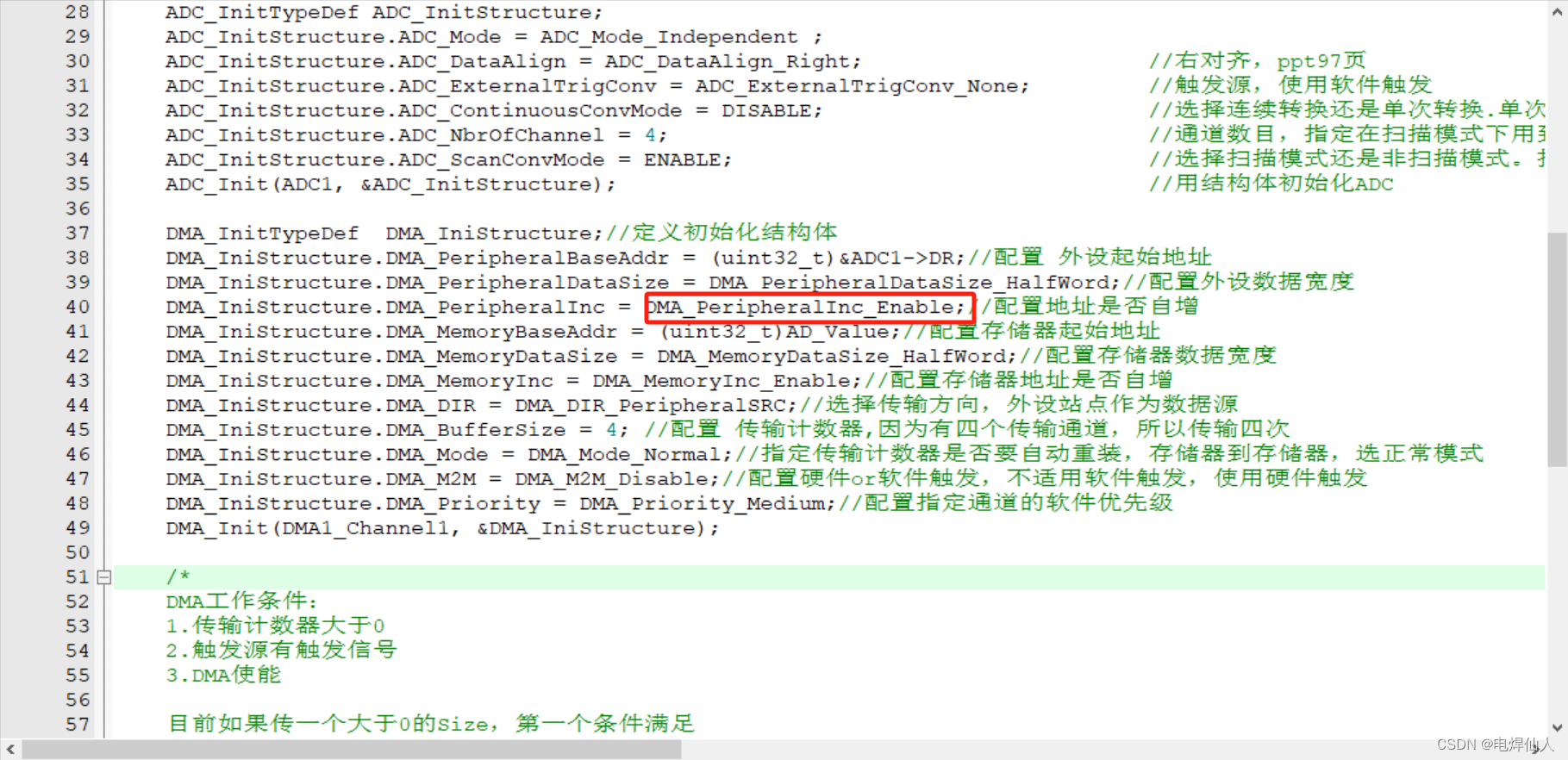

在AD.C中，配置外设地址是否自增，改为DISABLE，就可显示AD1.AD2.AD3
