第二十三章 ADC应用补充-内部温度与光敏
1. 内部温度传感器
1.1 内部温度传感器简介
STM32F407 有一个内部的温度传感器,可以用来测量 CPU 及周围的温度(TA)。 对于STM32F407 系列来说, 该温度传感器在内部和 ADC1_INP16( STM32F40xx/F41xx 系列)或ADC_IN18(STM32F42xx/F43xx) 输入通道相连接,此通道把传感器输出的电压转换成数字值。STM32F4 的内部温度传感器支持的温度范围为: -40~125 度。精度为±1.5℃左右。
STM32F407 内部温度传感器的使用很简单,只要设置一下内部 ADC,并激活其内部温度传感器通道就差不多了。关于 ADC 的设置,我们在上一章已经进行了详细的介绍,这里就不再多说。接下来我们介绍一下和温度传感器设置相关的两个地方。
第一个地方,我们要使用 STM32F407 的内部温度传感器,必须先激活 ADC 的内部通道,这里通过 ADC_CCR 的 VSENSEEN 位(bit23)设置。设置该位为 1 则启用内部温度传感器。
第二个地方, STM32F407ZGT6 的内部温度传感器固定的连接在 ADC1 的通道 16 上,所以,我们在设置好 ADC1 之后只要读取通道 16 的值,就是温度传感器返回来的电压值了。根据这个值,我们就可以计算出当前温度。计算公式如下:
𝑇(℃) ={(Vsense - V25) / Avg_Slope}+25
式子中:
V25 = Vsense 在 25 度时的数值(典型值为: 0.76)
Avg_Slope = 温度与 Vsense 曲线的平均斜率(单位: mv/℃或 uv/℃)(典型值: 2.5mv/℃)。利用以上公式,我们就可以方便的计算出当前温度传感器的温度了。
1.2 软件设计
1.2.1 内部温度传感器初始化
// 内部温度传感器初始化
void adc_temp_init(void)
{
adc_init();
ADC->CCR |= 1<<23;
}
1.2.2 获取内部温度传感器温度值
// 获取内部温度传感器温度值
short adc_get_temp(void)
{
uint32_t adc_val = 0;
short result = 0;
double temp;
adc_val = adc_get_result_average(ADC_CHANNEL_TEMPSENSOR, 10);
temp = (float)adc_val*(3.3/4095);
temp = (temp - 0.76)/0.0025+25;
temp *= 100;
result = temp;
return result;
}
1.2.3 主函数测试
#include "bsp_init.h"
#include "stdio.h"
#include "adc.h"
int main(void)
{
short temp;
bsp_init();
adc_temp_init();
LCD_ShowString(30,50,200,16,16,"STM32F4 ADC Temperature");
LCD_ShowString(30,120,200,16,16, "TEMPERATE: 00.00C");
while(1)
{
temp = adc_get_temp();
if(temp < 0)
{
temp = -temp;
LCD_ShowString(110,120,16,16,16,"-");
}
else
{
LCD_ShowString(110,120,16,16,16," ");
}
LCD_ShowxNum(118,120,temp/100,2,16,0);
LCD_ShowxNum(142,120,temp%100,2,16,0x80);
LED_TOGGLE(LED0_GPIO_Pin);
delay_ms(100);
}
}
2. 光敏传感器
2.1 光敏传感器简介
光敏传感器是最常见的传感器之一,它的种类繁多,主要有:光电管、光电倍增管、光敏电阻、光敏三极管、太阳能电池、红外线传感器、紫外线传感器、光纤式光电传感器、色彩传感器、 CCD 和 CMOS 图像传感器等。光传感器是目前产量最多、应用最广的传感器之一,它在自动控制和非电量电测技术中占有非常重要的地位。
光敏传感器是利用光敏元件将光信号转换为电信号的传感器,它的敏感波长在可见光波长附近,包括红外线波长和紫外线波长。光传感器不只局限于对光的探测,它还可以作为探测元件组成其他传感器,对许多非电量进行检测,只要将这些非电量转换为光信号的变化即可。

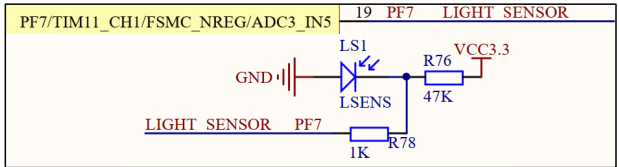

探索者 STM32F407 开发板板载了一个光敏二极管(光敏电阻),作为光敏传感器, 它对光的变化非常敏感。 光敏二极管也叫光电二极管。光敏二极管与半导体二极管在结构上是类似的,其管芯是一个具有光敏特征的 PN 结,具有单向导电性,因此工作时需加上反向电压。无光照时,有很小的饱和反向漏电流,即暗电流,此时光敏二极管截止。当受到光照时, 饱和反向漏电流大大增加,形成光电流,它随入射光强度的变化而变化。当光线照射 PN 结时,可以使 PN结中产生电子一空穴对,使少数载流子的密度增加。这些载流子在反向电压下漂移,使反向电流增加。因此可以利用光照强弱来改变电路中的电流。
利用这个电流变化,我们串接一个电阻,就可以转换成电压的变化,从而通过 ADC 读取电压值,判断外部光线的强弱。
本章,我们利用 ADC3 的通道 5(PF7)来读取光敏二极管电压的变化,从而得到环境光线的变化,并将得到的光线强度,显示在 TFTLCD 上面。关于 ADC 的介绍,前面已经有详细介绍了,这里我们就不再细说了。
2.2 软件设计
2.2.1 光敏传感器初始化
// 初始化光敏传感器-PF7
void light_sensor_init(void)
{
GPIO_InitTypeDef gpio_init_structure;
__HAL_RCC_GPIOF_CLK_ENABLE();
gpio_init_structure.Pin = GPIO_PIN_7;
gpio_init_structure.Mode = GPIO_MODE_ANALOG;
gpio_init_structure.Pull = GPIO_NOPULL;
HAL_GPIO_Init(GPIOF, &gpio_init_structure);
adc_init();
}
2.2.2 读取光敏传感器值
// 读取光敏传感器值
uint8_t light_sensor_read(void)
{
uint32_t temp_val = 0;
temp_val = adc_get_result_average(ADC_CHANNEL_5, 10);
temp_val /= 40;
if(temp_val > 100)
{
temp_val = 100;
}
return (uint8_t)(100-temp_val);
}
2.2.3 主函数测试
#include "bsp_init.h"
#include "stdio.h"
#include "adc.h"
int main(void)
{
uint16_t temp;
bsp_init();
light_sensor_init();
LCD_ShowString(30,50,200,16,16,"LIGHT SENSOR TEST");
LCD_ShowString(30,110,200,16,16, "LIGHT_VAL:");
while(1)
{
temp = light_sensor_read();
LCD_ShowxNum(110,110,temp,3,16,0);
LED_TOGGLE(LED0_GPIO_Pin);
delay_ms(100);
}
}
文中完整工程下载:https://github.com/hazy1k/STM32F4-Quick-Start-Guide-HAL/tree/main/2.code
