【蓝桥杯单片机】2.2 矩阵键盘的长按、短按

目录

一、原理图

二、定义图

三、按键的长按与短按

1.长短按的区别

2.定时器的配置

(1)定时器初始化

（2）定时器工作

 3.按键

四、代码纯享版

---

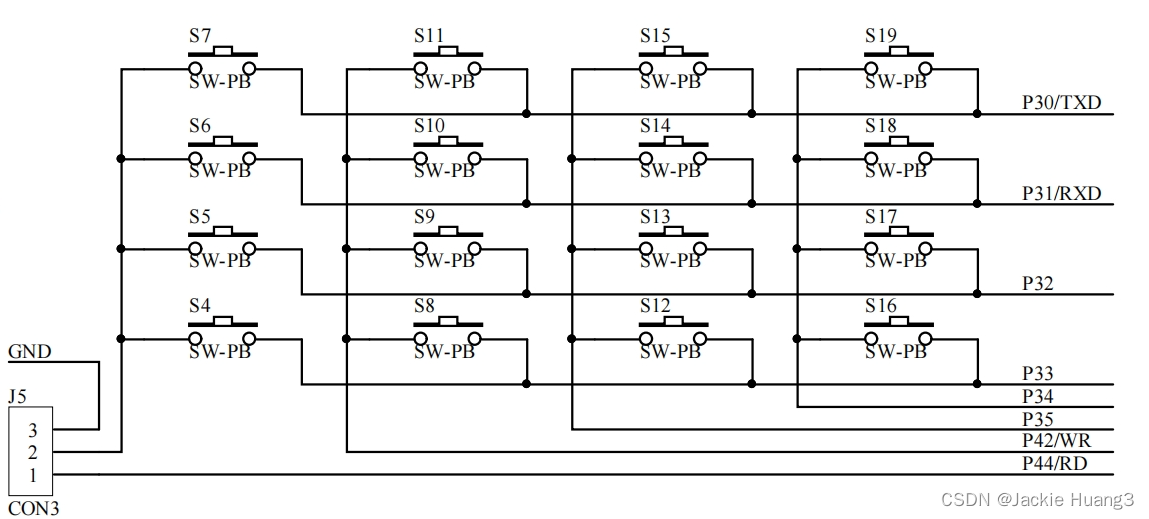

一、原理图

蓝桥杯单片机矩阵按键原理是一种常见的按键输入方式，通常用于单片机系统中。它通过将按键排列成矩阵的形式，以节省 I/O 资源，从而实现多个按键共用少量引脚的目的。

以下是矩阵键盘的基本原理：

1. 按键排列成矩阵形式：按键按行列排列成矩阵，每个按键对应矩阵中的一个元素。例如，4x4 的矩阵可以支持最多 16 个按键。

2. 行列扫描：按键矩阵通过单片机的 GPIO 引脚连接。在读取按键输入之前，单片机首先将矩阵的每一行（或每一列）依次设置为输出，而其他行（列）则设置为输入。然后，单片机逐行（或逐列）地扫描，检测是否有按键被按下。

3. 按键状态检测：当某一行（或列）被设置为输出时，如果此行（或列）上有按键按下，那么对应的输入引脚将被拉低（或拉高），单片机可以通过读取输入引脚的状态来检测按键是否被按下。

4. 消除冲突：由于按键矩阵的扫描方式，可能会出现多个按键同时被按下的情况，称为按键冲突。为了解决这个问题，通常采用软件或硬件的方式进行消抖和冲突解析。

5. 按键编码：一旦检测到有按键被按下，
