LTSPICE学习记录（1）桥式整流电路的绘制

 一、桥式整流的作用

1. 将交流发电机产生的交流电变为直流电，以实现向用电设备供电和向蓄电池充电；
2. 限制蓄电池电流倒流回发电机，保护发电机不被逆电流烧坏。

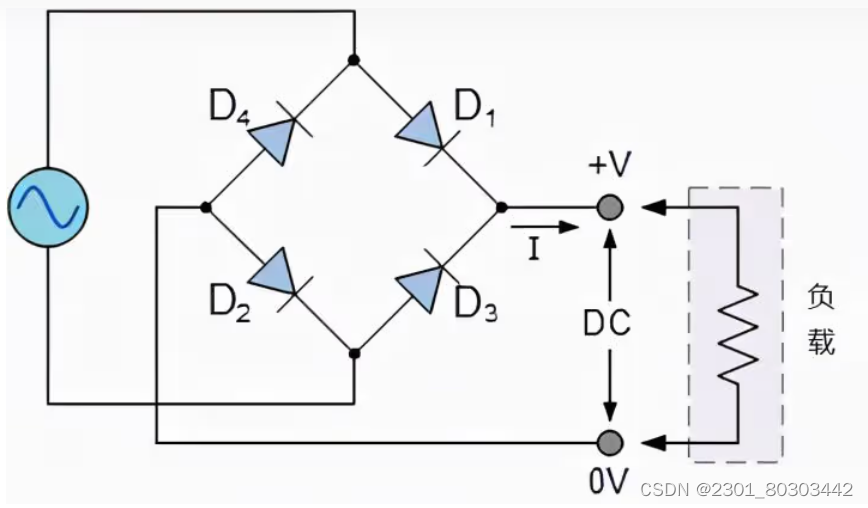

二、桥式整流的电路图

二、桥式整流的工作原理

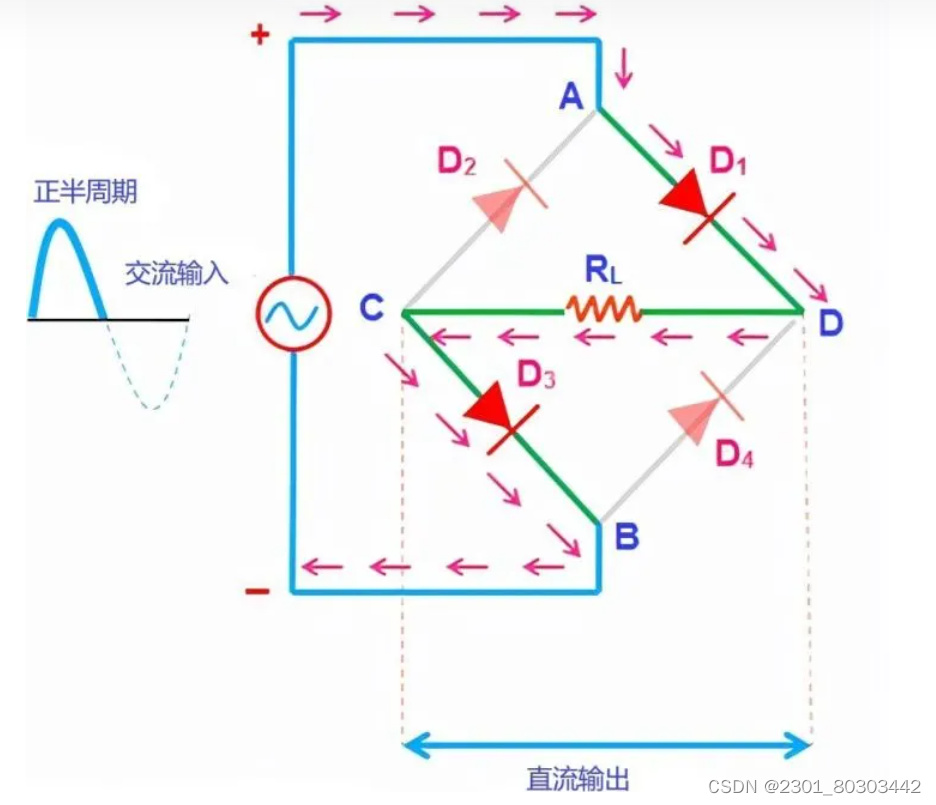

1.正半周期

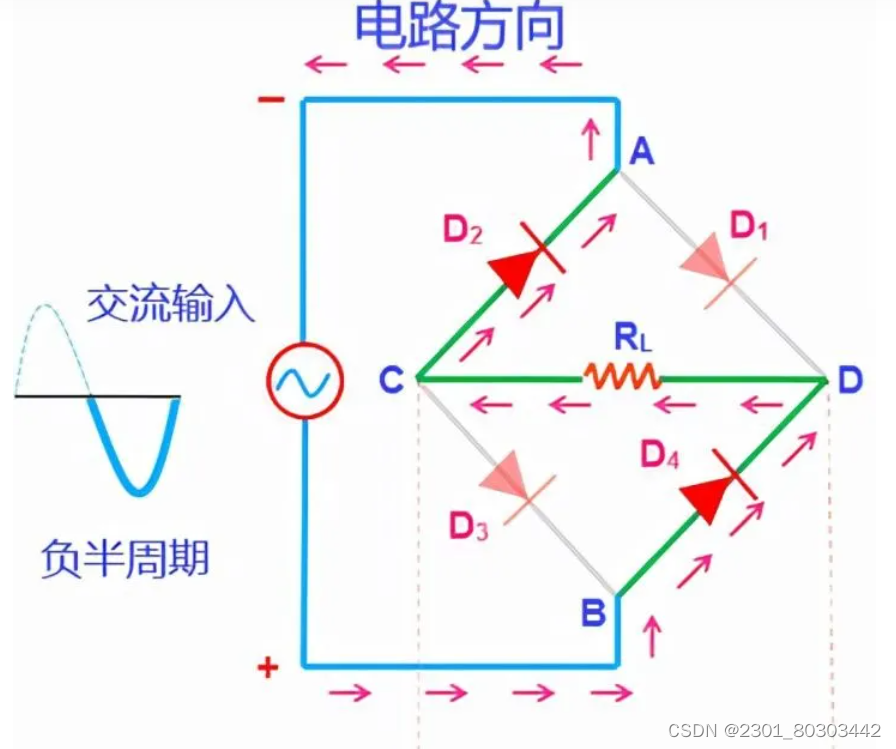

2.负半周期

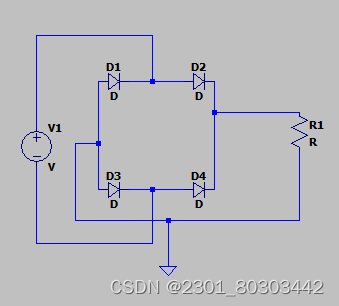

三、桥式整流的电路图绘制

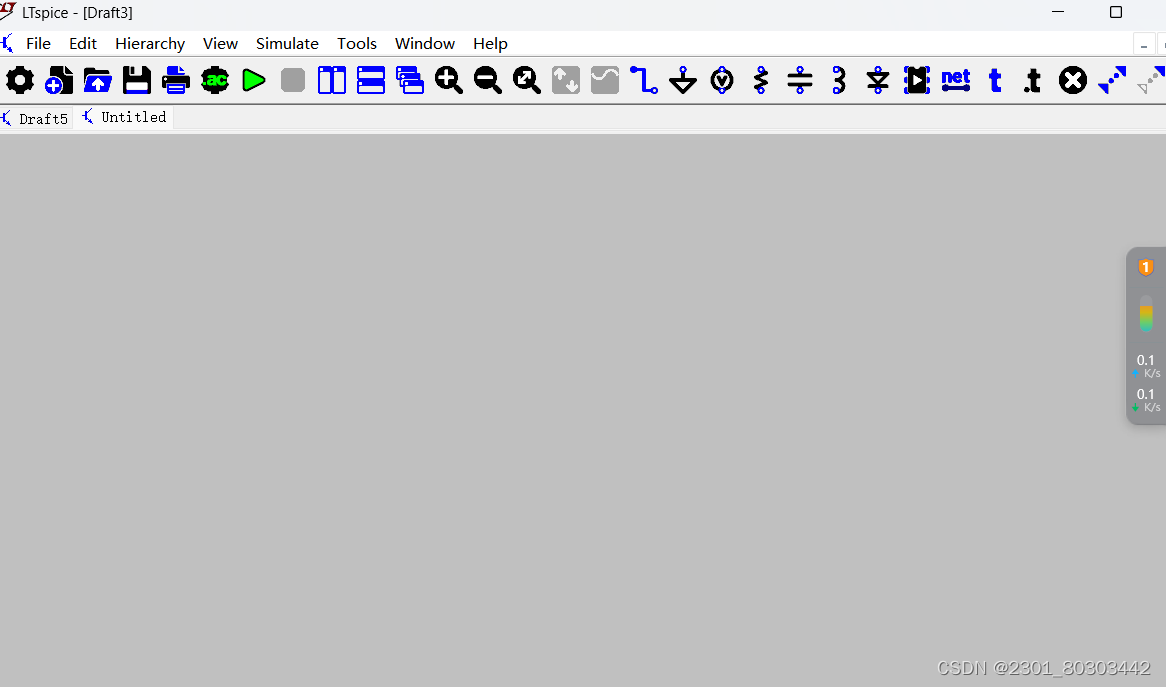

1.在界面上方菜单栏中选取所需元件

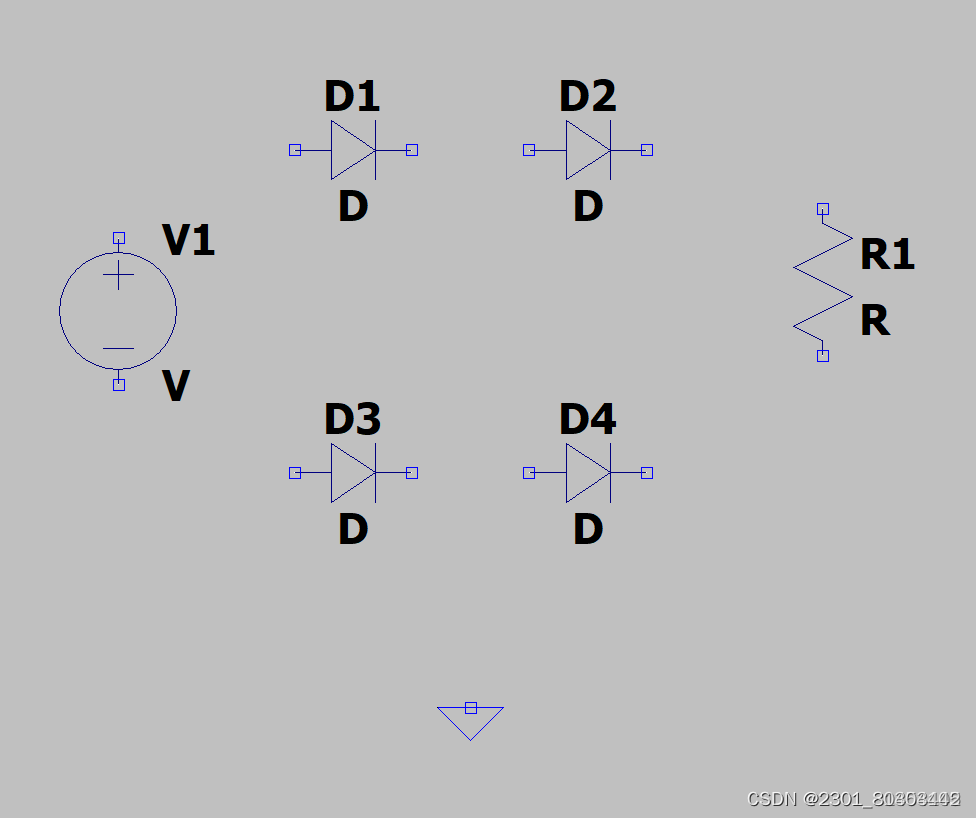

2.如下图所示放置元件：

3.连接电路

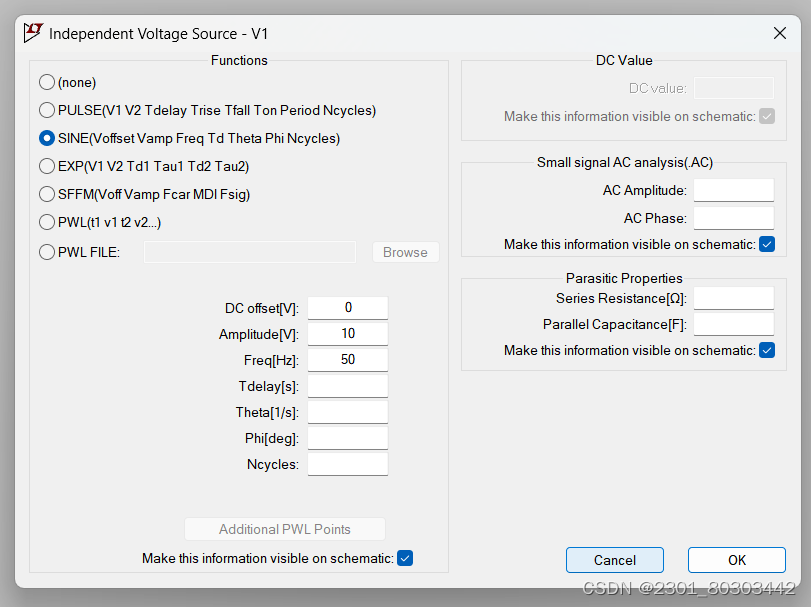

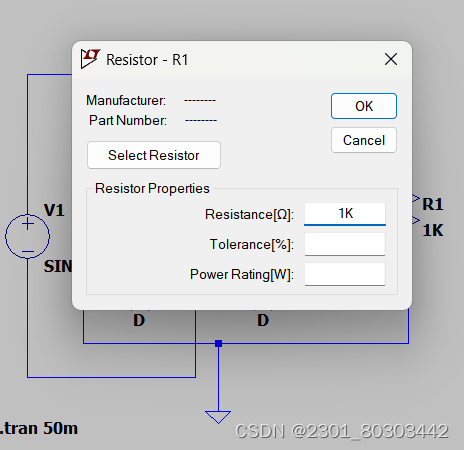

4.鼠标右键点击原件，配置参数

电压表：

电阻：

5.开始仿真

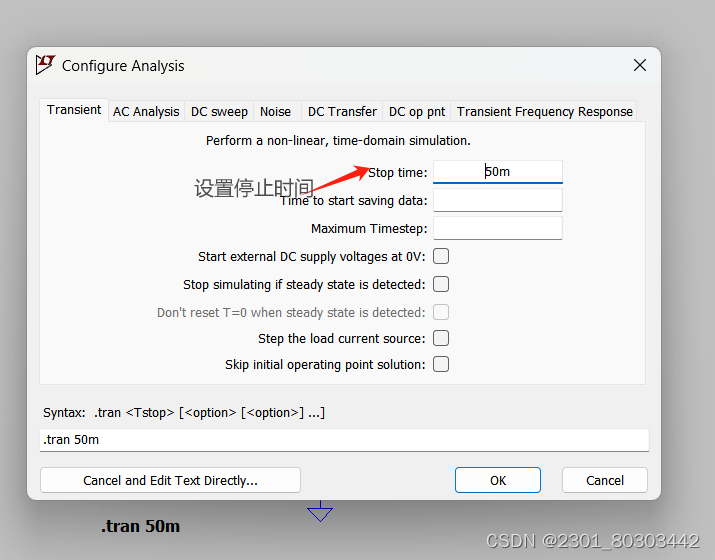

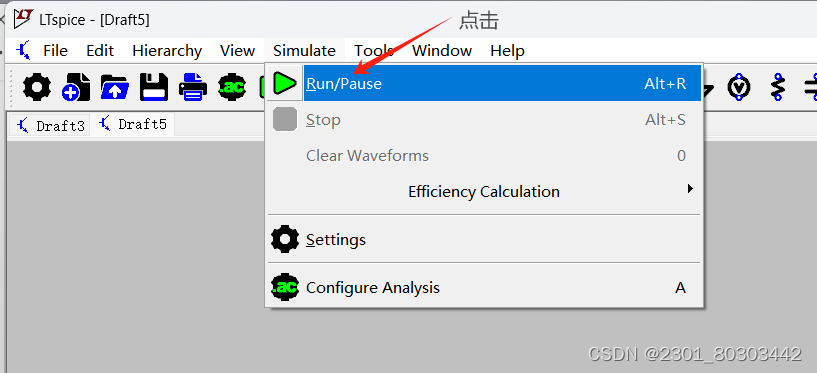

右键点击电路图左下角的tran

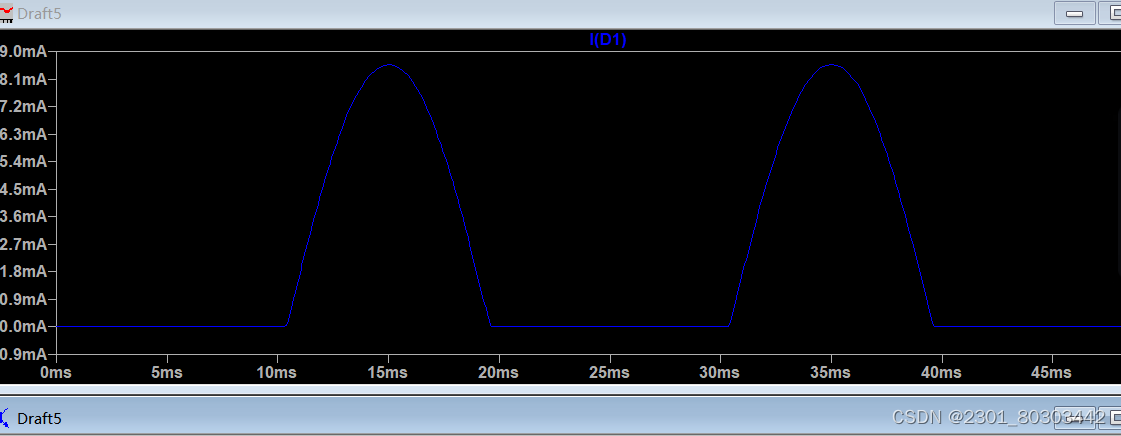

开始仿真
