LTspice仿真模拟桥式整流电路

最新推荐文章于 2025-01-27 19:22:32 发布

C语言进阶中

最新推荐文章于 2025-01-27 19:22:32 发布

阅读量745

点赞数 5

文章标签：单片机嵌入式硬件

本文链接：https://blog.csdn.net/2301_81312252/article/details/138010986

版权

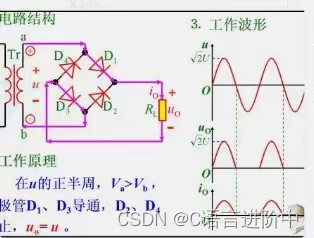

1、构建一个如下图的电路，通过四个二极管，利用其单向导通性，可以将交流电转化为直流电。

v1输出的交变电流经桥式整流后，在R1上体现为单向的电压和电流。

2、仿真过程

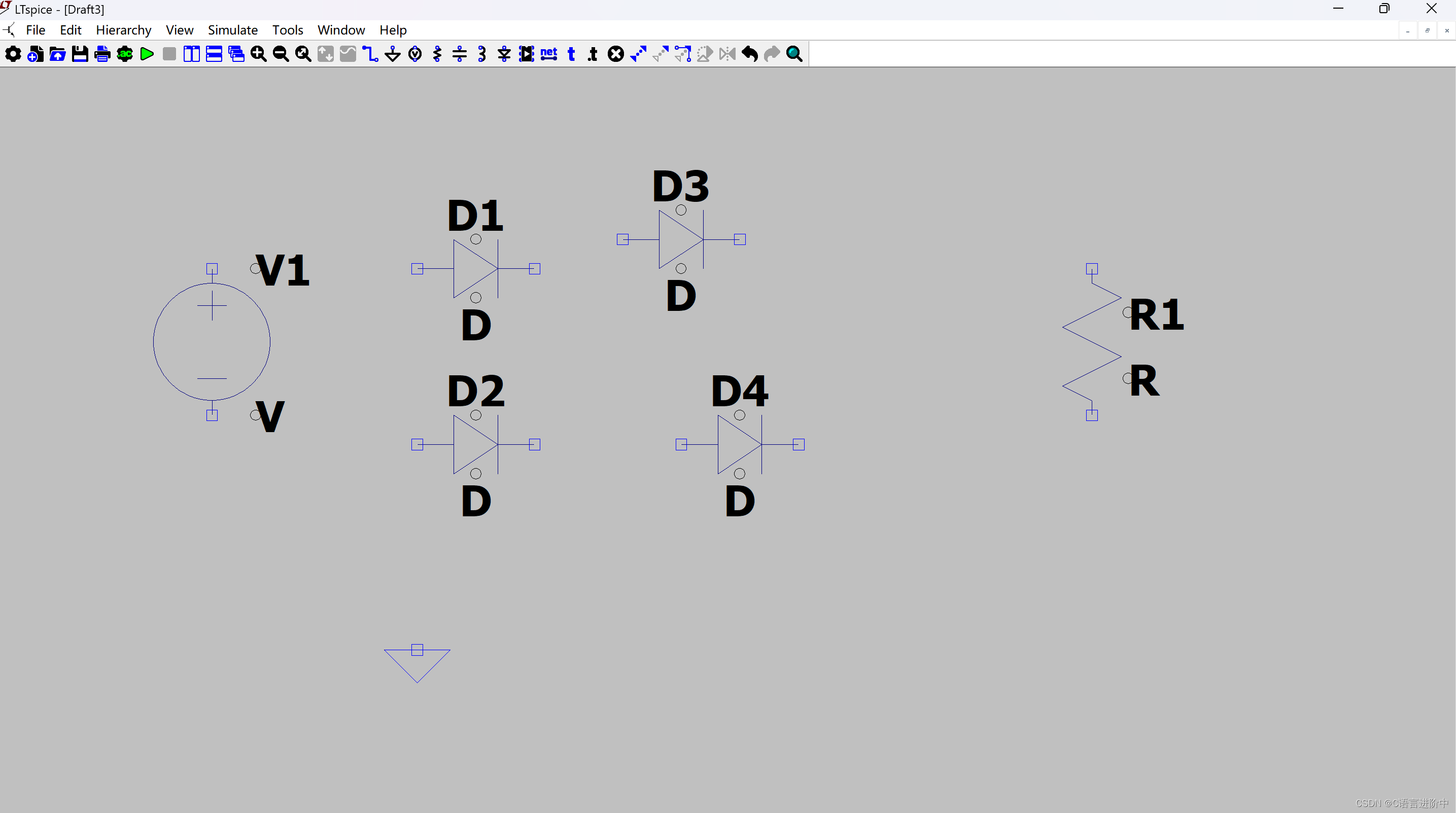

（1）选择电路元件

（2）连接电路

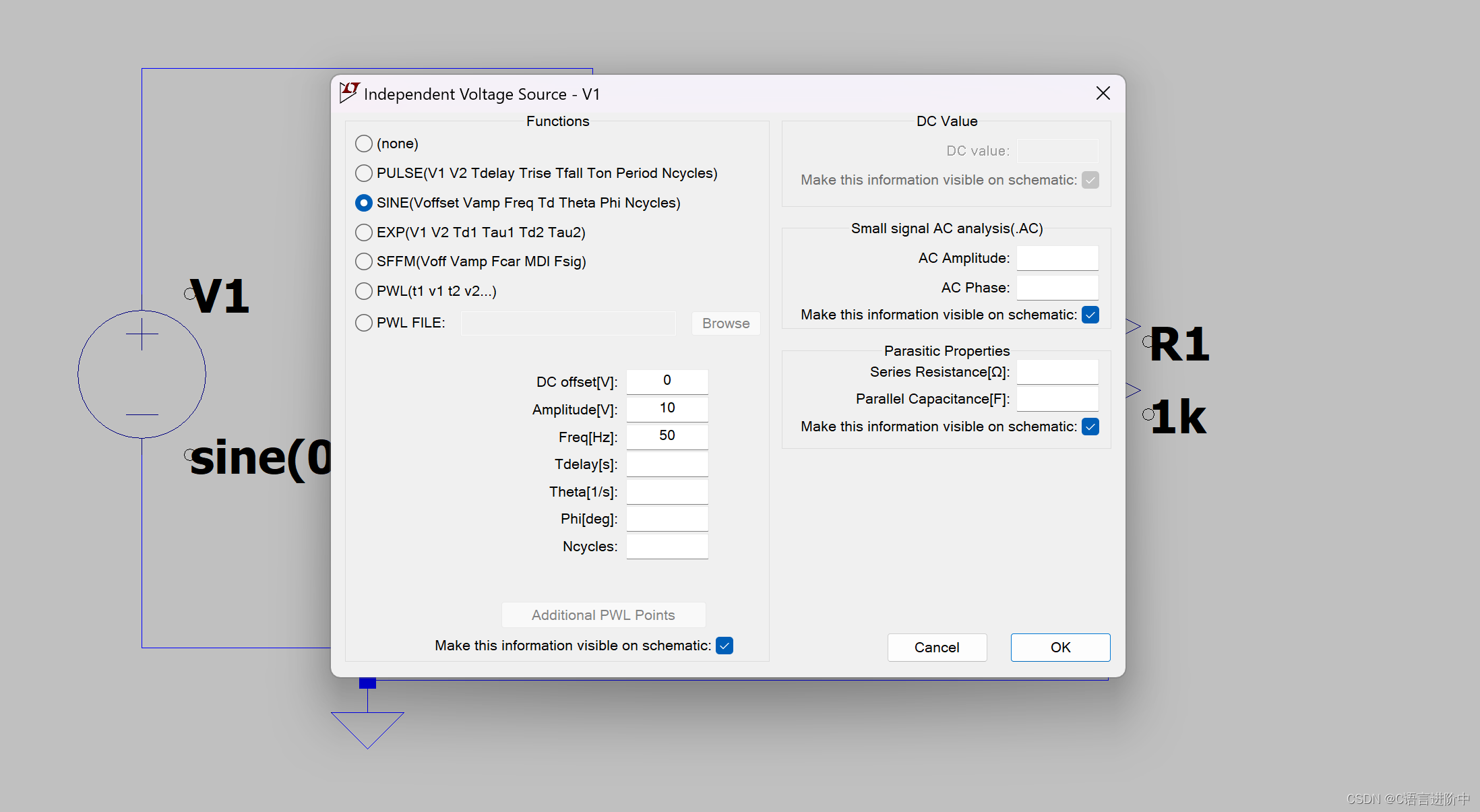

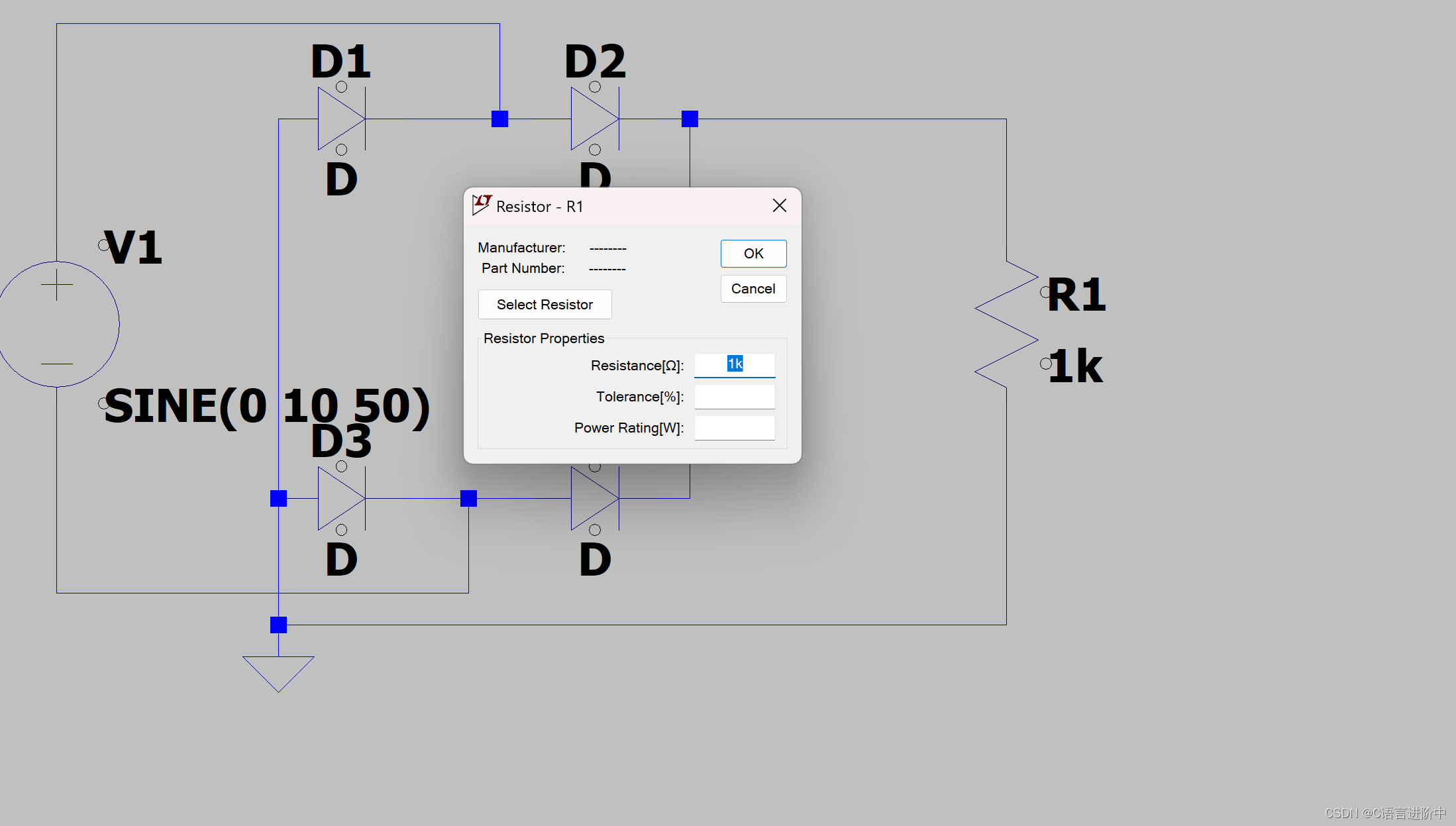

（3）设定电源，电阻的参数

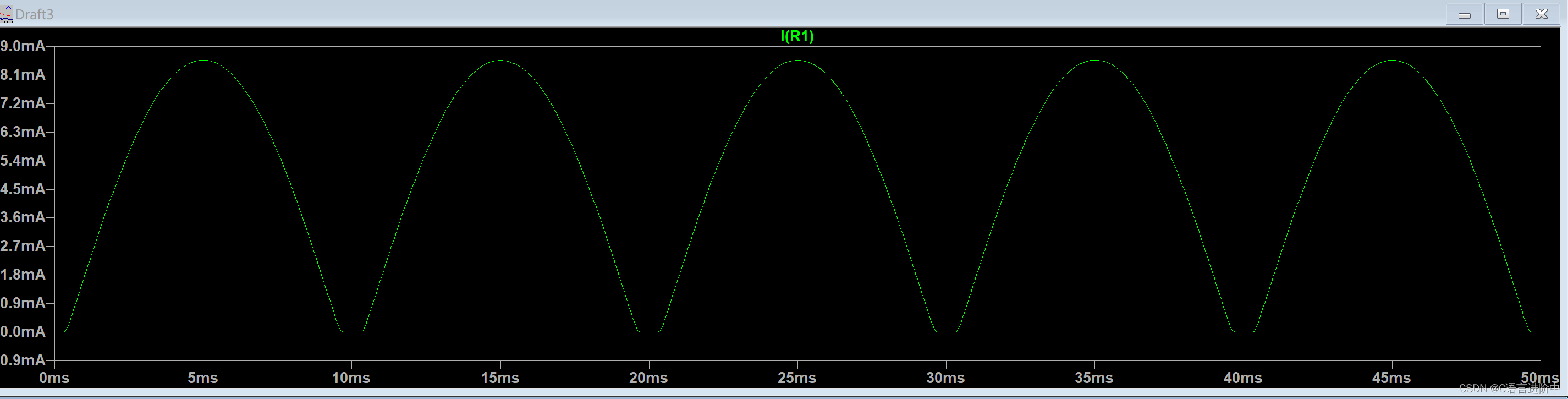

（3）点击左上方run按钮，设定好仿真时间，进行仿真电阻上的电流

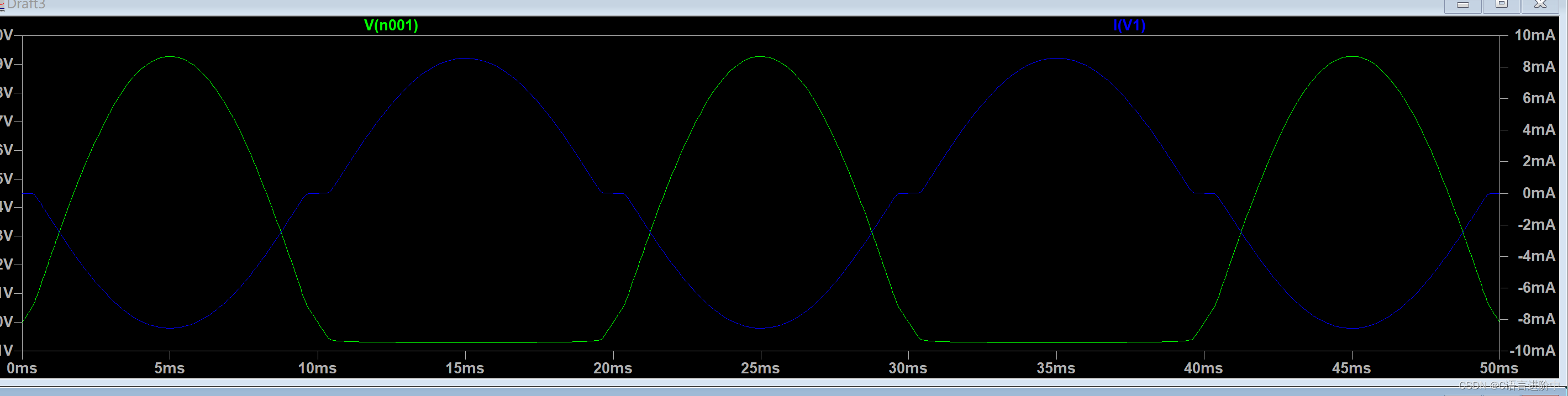

蓝色为输入电压，绿色为输入电流
