端子压线钳的使用方法

        在一次备赛过程中，运用了端子压线钳，发现自己不是很会用，然后搜索之后发现教学内容很少，学了一个小时才基本上完全掌握要领，所以尝试着写一下使用方法。

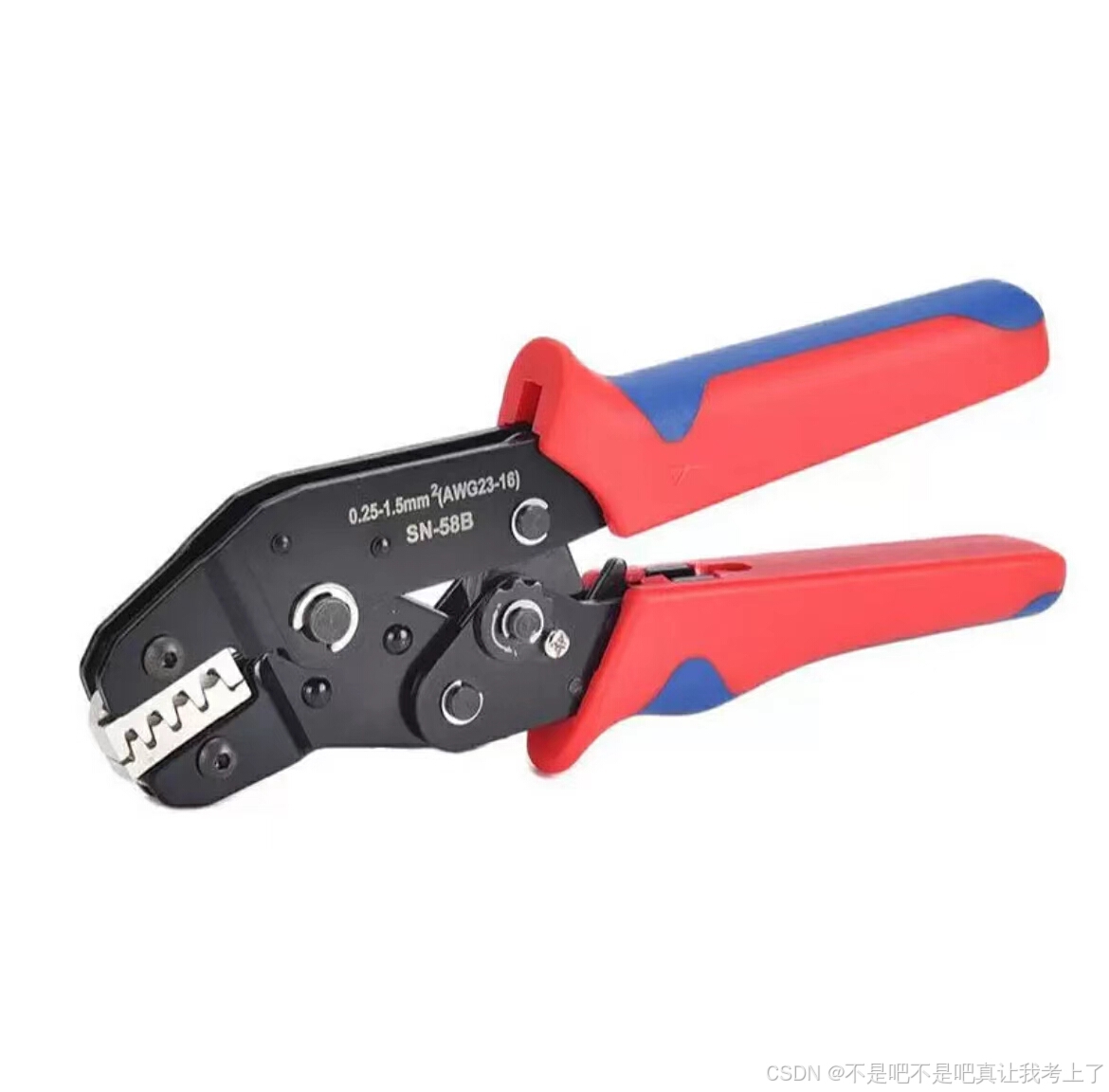

        我这里所说的端子压线钳一般是这种（如下图1）

图1

        第一步，我们应该先确定我们需要多大的端子。

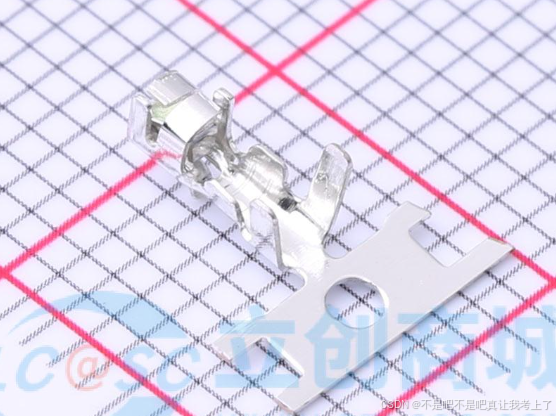

图2：嘉立创商城中的端子

        端子的常见大小有2.54mm、2mm、1.25mm等，那这么多类型，怎么确定我所需要的端子大小呢？ ——去看我们的需求。

        首先明确目的，用端子是要让其与电线连接，接入 XH2.54胶壳插头 ，使这个端子线充当  XH2.54 直针插座  的作用。（这里的XH2.54当然也可以是XH2或者XH1.25，这里用XH2.54举例子）

        所以，我们所需要的是2.54mm的端子。

        端子通常在一串线上，向后掰断。（如下图3）

图3

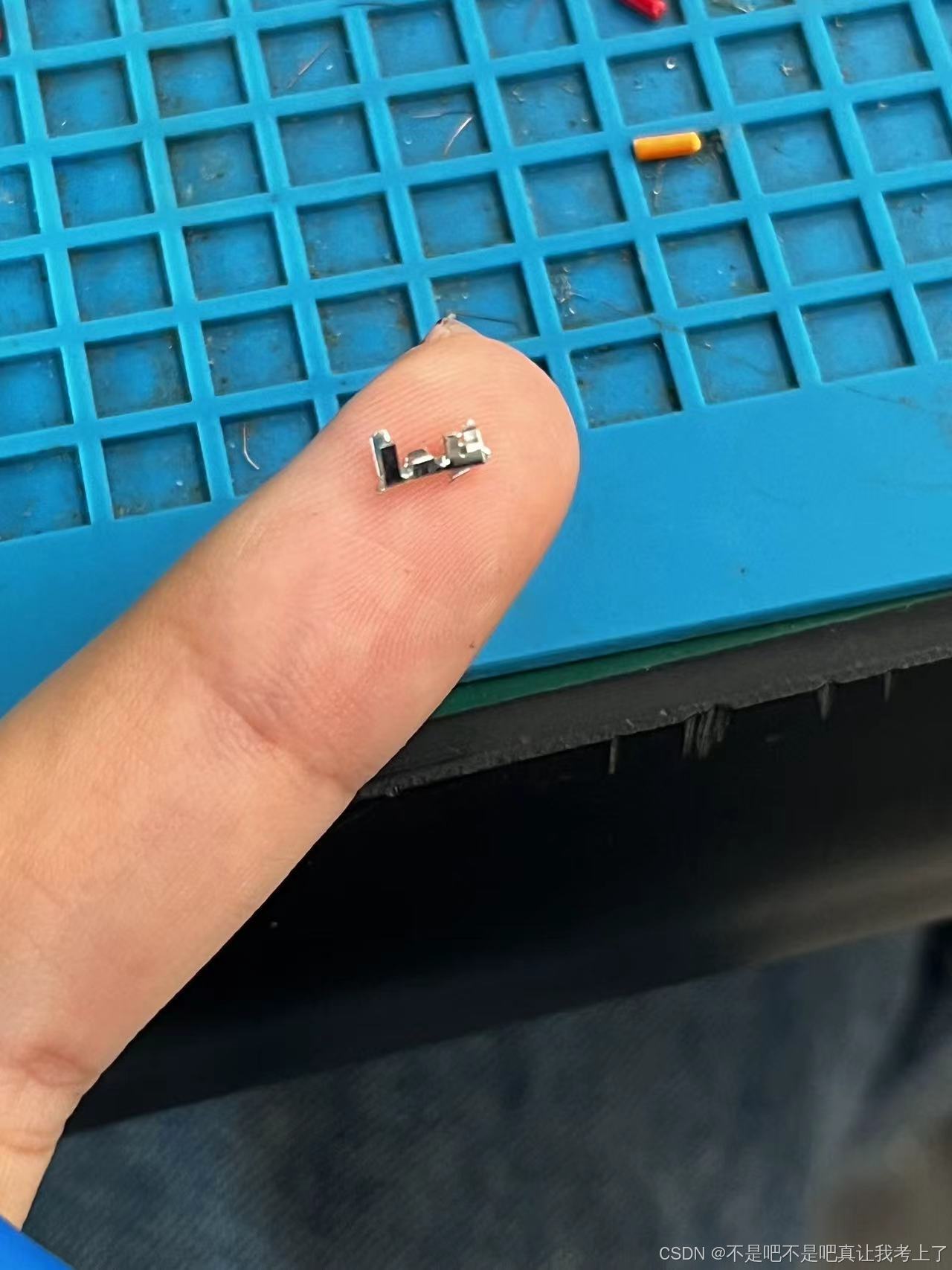

图4：端子掰下来长这样

        第二步，观察端子压线钳。

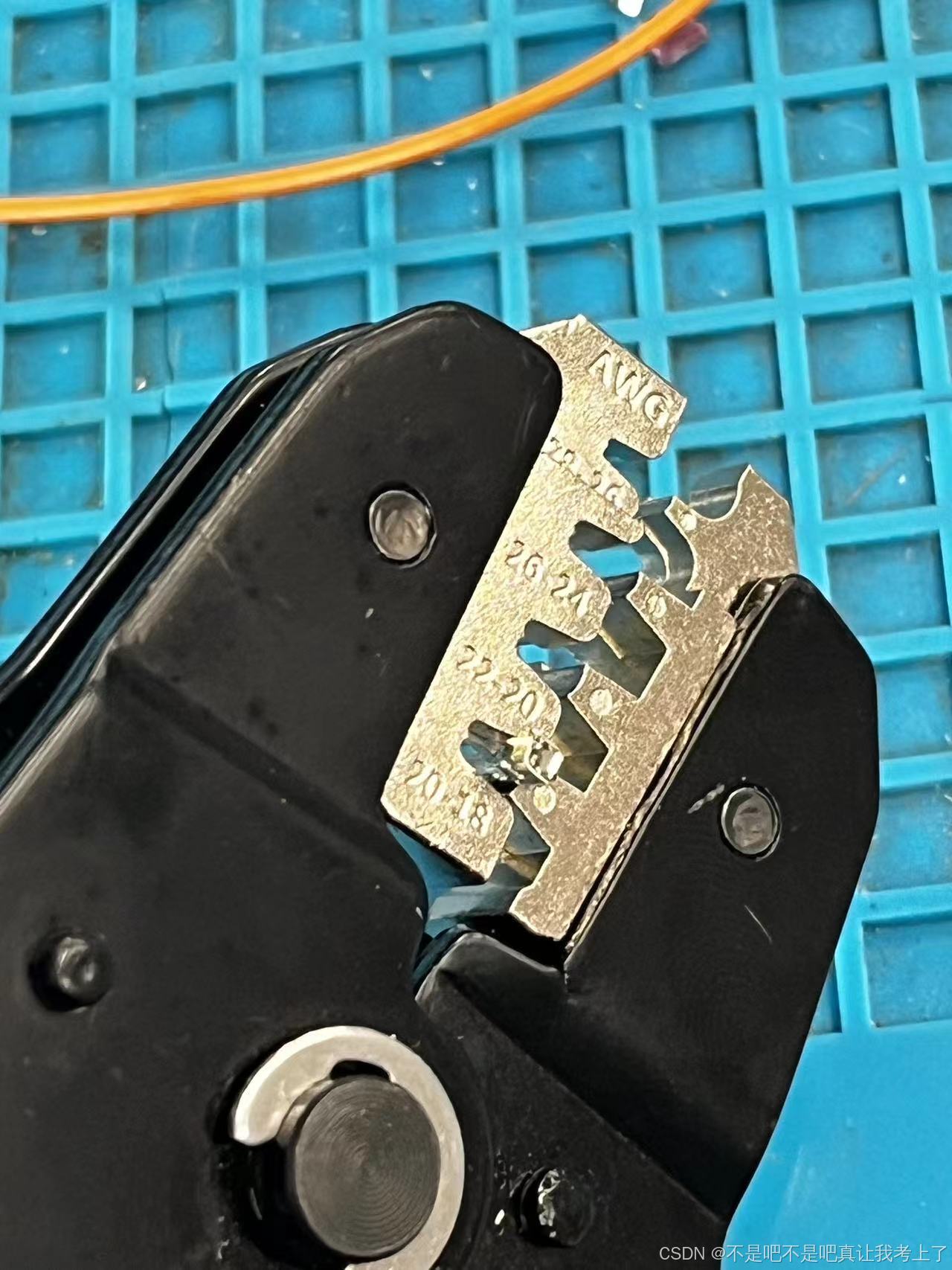

        当我们仔细查看端子压线钳时，我们会看到一些数字。（如下图4）

图4

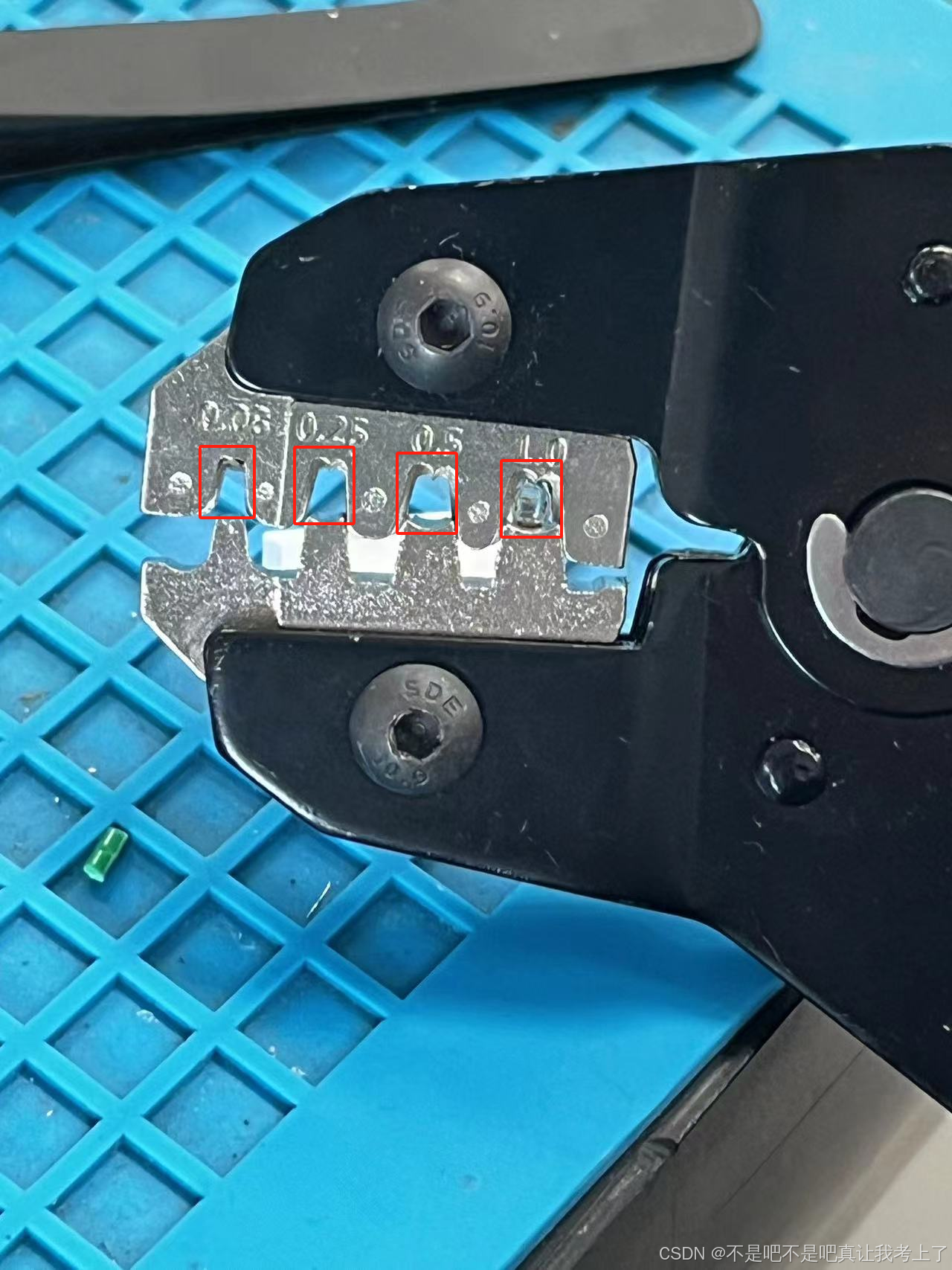

        根据我们的端子大小去判断我们应该把端子放在哪个小口。



图5：2.54mm端子放在最后面，别的尺寸可以自己试试

        这里要注意，端子放的时候只要前端尖尖（图6：红色区域）放在压线钳内。

图6

        第三步，放线。

图7

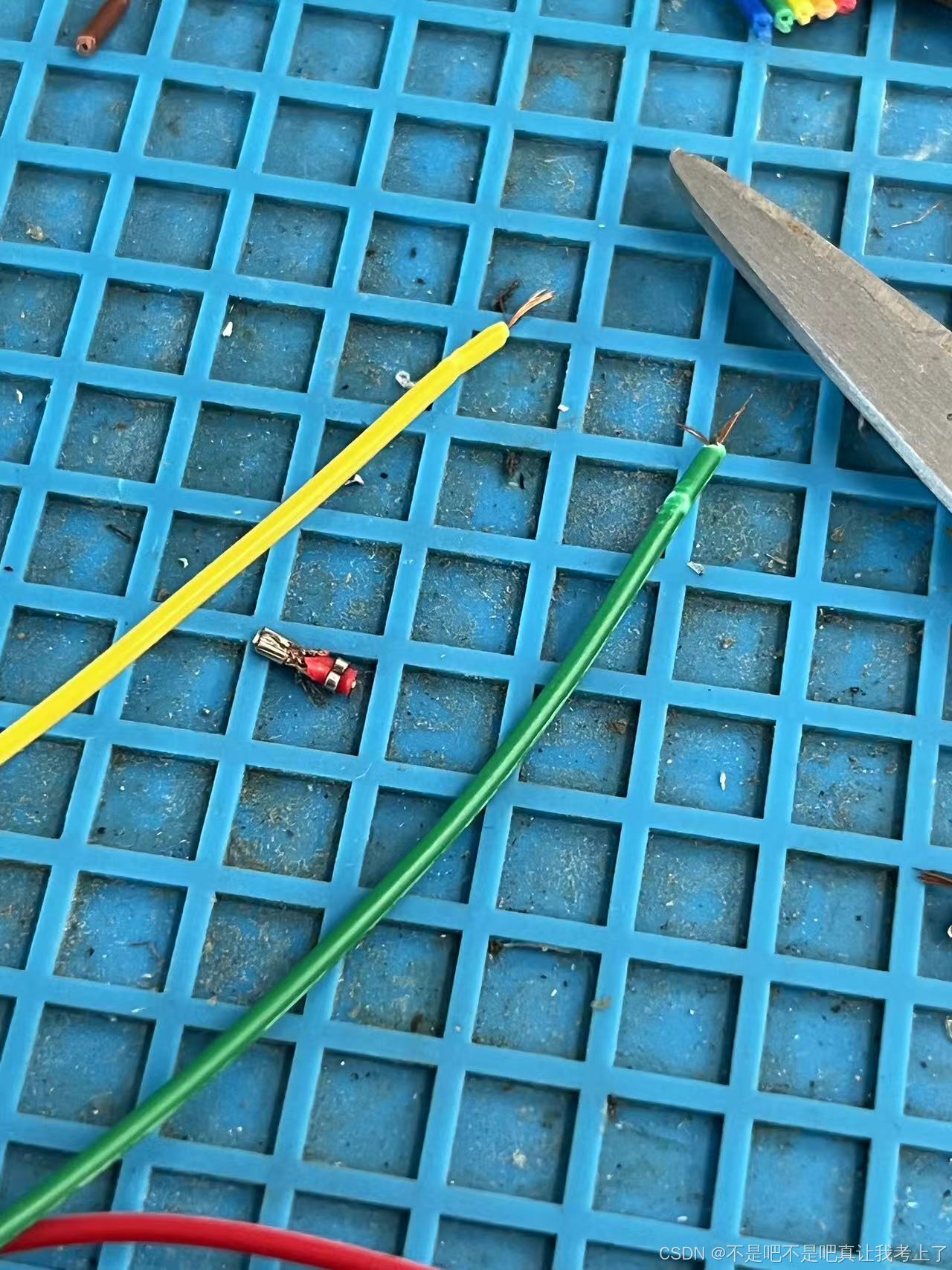

        将电线用剥线钳剥开表面，露出电线。

图8

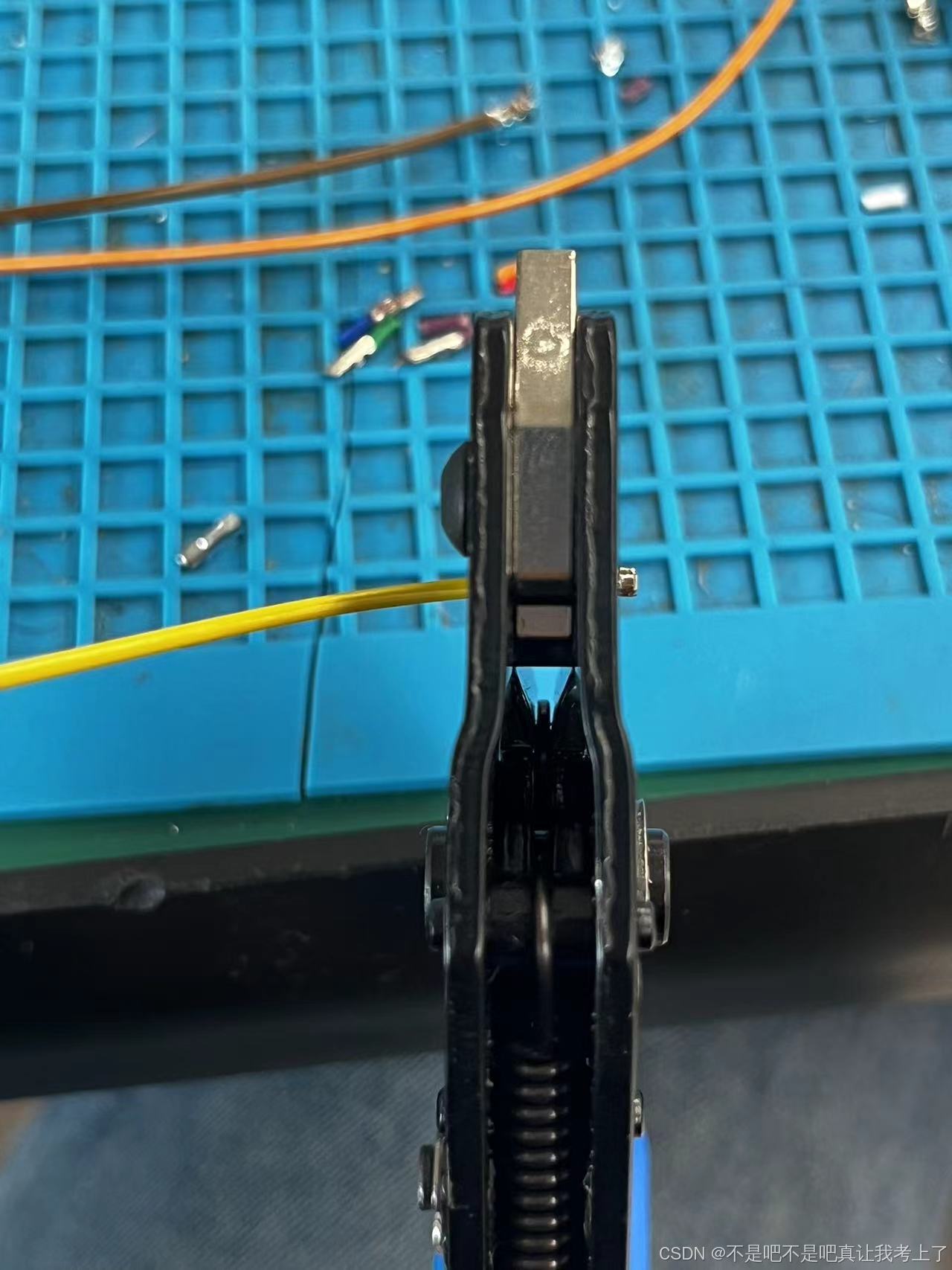

        对准小孔，插入电线，用力按压端子压线钳。

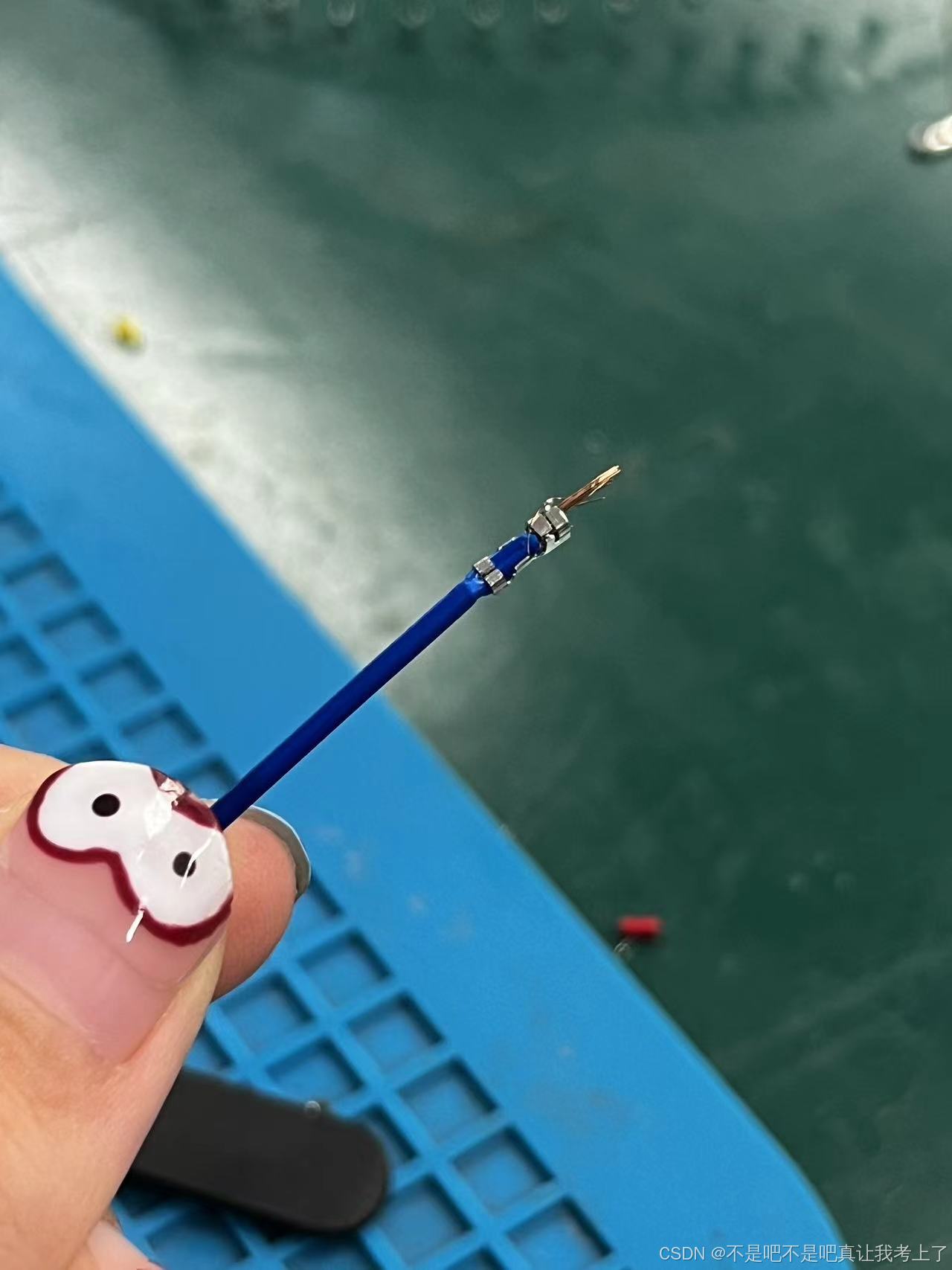

图9：完成！

        然后直接插入 XH2.54胶壳插头即可。
